USB限流IC，限流开关保护芯片

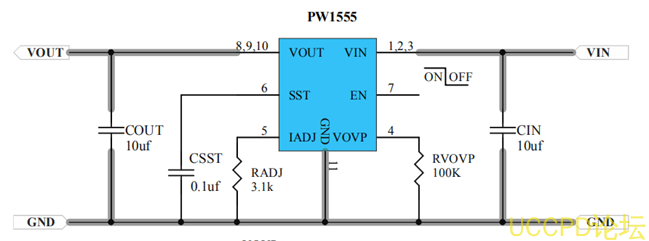

                                             1,Low：Vout：3.6V，输入范围超过 5V 关闭 护， LOW 就是接地；
                                             2,High：Vout：5V， 输入超过 6.8V 关闭保护； High 就是接输入；

                                             3,Open：Vout：12V，输入超过 14V 关闭保护； Open 就是悬空。
                                                 ILIM (A)= 11 / RADJ (KΩ)。RADJ=3.1K，ILIM=3.5A

                                                  MAX小电流限制为1A。不建议电流限制超过4.8A

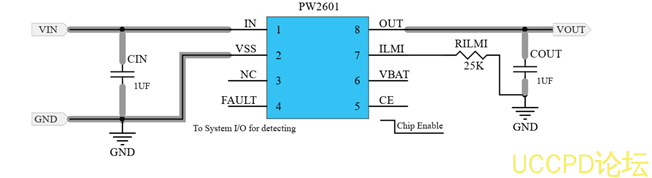

  PW2601  简单概述：
24V  耐压，  6.8V  输入过压保护，恒定电路输出  5V  ，可调限流  1.5A  控制  IC  。

PW2601  是一款充电器前端集成电路，旨在为锂离子电池提供保护，使其免受充电电路故障的影响。该设备监视输入电压，电池电压和充电电流，以确保所有三个参数均在正常范围内运行。当任何输入电压，输出电流超过阈值时，该器件将关闭内部 MOSFET以断开 IN至 OUT的连接，以保护负载。过热保护（ OTP）功能监视芯片温度以保护器件。 PW2601还可以通过连续监视电池电压来保护系统电池免于过充电。该器件的工作原理类似于线性稳压器，可在输入电压高达输入过压阈值的情况下保持 5.1V输出。

PW2601  采用 DFN-2x2-8L封装。标准产品是无铅和无卤素的。

PW2606简约电路，6.1V过压关闭保护，外围仅2个电容。过流1A和2A
PW2606B，PW2606是前端过电压和过电流保护设备。它实现了2.5V至40V的宽输入电压范围。过压阈值可以在外部编程或设置为内部默认设置。集成电源路径nFET开关的低电阻可确保为电池充电系统应用提供更好的性能。它可以提供高达1A，2A的电流以满足电池供电系统的要求。它集成了具有滞回功能的过热保护关闭和自动恢复电路，以防止发生过电流事件。
特征
输入电压可达：40V
MAX大负载电流：
1A(PW2606B)，2A（PW2606）
低功率路径电阻）
固定内部OVP阈值：5 6.1V（典型值）
内部软启动，防止涌入
热关机保护和自动
OVP响应时间：50ns
内部15毫秒启动或OVP恢复延迟
输出短路保护
符合RoHS标准且不含卤素
紧凑包装：SOT23-6L

应用领域

⚫ 智能设备

⚫ 电池供电系统

可穿戴设备

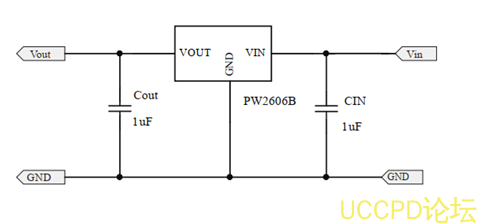

典型应用电路

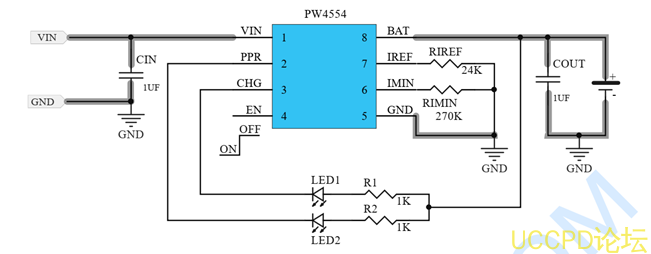

输入可达  24V  ，带过压保护的单节锂电池充电管理  IC

PW4554是一款性价比高、完全集成的高输入电压单电池锂离子电池充电器。

             充电器采用锂离子电池所需的 CC/CV充电模式。充电器接受输入 电压高达 24V，但当输入电压超过 OVP阈值（通常为 6.8V）时， ,以防止过度功耗。 24V额定值消除了过电压保护电路在低输入电压充电器中需要。充电电流和充满电荷（ FOC）电流可通过外部电阻器进行编程。当电池电压低于 2.55V时，充电器通常使用编程充电电流的 20%。当充电电流降低到可编程在 CV充电阶段，由 CHG引脚提供 FOC指示，该引脚是开路漏极输出。内置热折叠功能可保护充电器免受任何热量的影响失效。两个指示引脚（ PPR和 CHG）允许与微处理器或 LED的简单接口。没有连接适配器，充电器从电池吸取的漏电流小于 1μA。

            PW4554采用绿色 DFN-2×2-8L包装，额定温度在 -40℃至 +85℃之间温度范围。

特点 

l  单电池锂离子电池或聚合物电池的完整充电器

l  集成通电元件和电流传感器

l  无需外部阻断二极管

l  组件数量和成本低

l  可编程充电器电流

l  可编程充满充电器电流

l  用于热保护的充电器电流热折叠

l  2.55V涓流充电阈值

l  6.8V输入过压保护

l  电源输入的 MAX大电压为 24V

l  电源存在和充电指示

l  无输入电源时，电池泄漏电流小于 1μA

l  充电终止时电源电流小于 200uA

l  绿色 DFN-2x2-8L包装
