  • 价格面议
详情

1,  干电池升压 IC                         升压输出 3V,3,3V,5V等 3V-5V可调

2,  单节锂电池升压 IC                     升压输出 4.2V-15V可调

3,  单节锂电池充电 IC                     输入 4.5V-20V,充电电流 3MA-3000mA

4,  单节锂电池保护 IC                     保护板

5,  双节锂电池升压 IC                     升压输出 6V-20V

6,  双节锂电池充电 IC                     输入 4.5V-20V,充电电流 2000mA

7,  双节锂电池降压 IC                     降压输出 1V-6V可调

8,  双节锂电池保护 IC                     保护板

9,  三节锂电池升压 IC                     升压 13-30V

10,三节锂电池充电 IC                    输入 4.5V-20V,充电电流 2000Ma

11,三节锂电池降压 IC                      降压输出 1.2V-9V

12,三节锂电池保护 IC                    保护板


1,干电池升压IC:

PW5100  是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。

产品特点

        最大效率可达: 95%
最高工作频率: 1.2MHz
宽输入电压范围: 0.7V~ 5.0V
输入静态电流: 10uA

        输出电压固定可选: 3.0V, 3.3V, 5.0V
输出电压精度: ±2.5%
低纹波 ,低噪声: ±10mV@Io=50mA

        输入开关电流:   1.5A
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804


2,单节的锂电池保护电路:

u  即锂电池保护板,有的锂电池厂家出厂就自带了保护板了(大部分是默认没带保护板),有的锂电池没,就需要锂电池保护IC了。常用锂电池保护IC如:


u  DW01B, 特点:外置MOS(8205A6或者8205A8),由于是外置MOS,过充电电流和过放电电流可通过  很  多  个 MOS 并联来提高,这是最常见的,采用SOT23-6封装。


u  PW3130,特点:内置MOS,电路简单, 过充电电流和过放电电流是3A,适合功率不大电子产品,采用SOT23-5封装。


u  PW3133A,特点:内置MOS,电路简单,在PW3130的基础上再简洁了芯片体积,采用SOT23-3封装。

DW01B 和 PW3130,PW3133A 的电路图如下:


PW3130 和 PW3133A 是相当于内置了 DW01B 和一个 3.5A 过流的开关 MOS 。



3,单节锂电池充电电路:

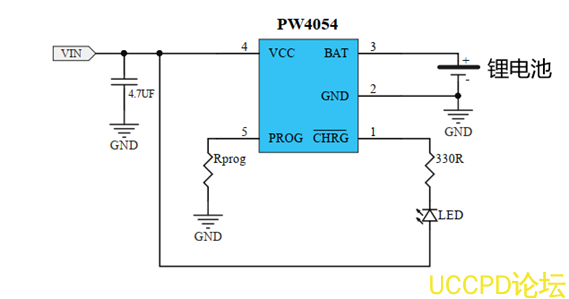

3-1,PW4054,特点:500MA充电电流,5V USB输入最常用的锂电池充电IC,采用SOT23-5封装;

3-2,PW4056,特点:1A充电电流, 5V USB输入也是属于常用的锂电池充电IC,采用SOP8封装;

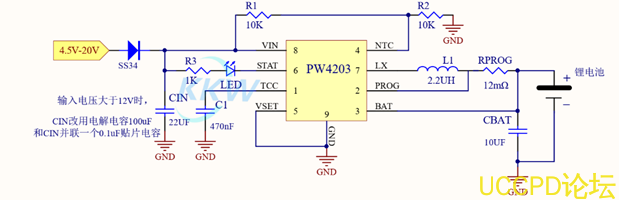

3-3,PW4203,特点:5V,9V,12V,15V,20V兼容高低压输入的锂电池充电IC,采用SOP8封装。

3-4,PW4065,特点:500MA充电电流,5V USB输入反接保护,电池反接保护,采用SOT23-5封装; PIN对PIN  PW4054

3-4,PW4052,特点:2500MA充电电流,5V USB输入也是属于常用的锂电池充电IC,采用SOP8封装;



4,锂电池输出电路

4-1 ,锂电池自身供电电压是3V-4.2V之间,锂电池直接供电,电路就是直接接供电。

4-2,锂电池升压输出电路:

l PW5100,锂电池升压5V输出,输出电流在600MA,外围最简单;

l PW5300,锂电池升压4.5V~10V,输出功率6W(6W/电压=电流)

l PW5328B,锂电池升压4.5V ~20V。(注:型号众多,不能一一列举)

l PW2224,锂电池升降压3.3V(可调输出),输出电流2A。升降压电路的;

l PW5600,锂电池升压5V,9V,12V,输出电路,3A,2A,1.5A的

l PW5400,锂电池升压5V2A(可调输出)的输出电路。

4-3,锂电池降压输出电路:

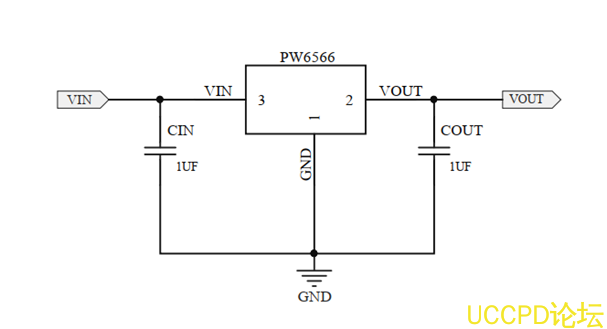

l  PW6566,LDO,输出3V,2.8V,2.5V,1.8V,1.5V,1.2V,电流最大250MA。

l  PW2058,DC-DC降压,电流最大0.8A

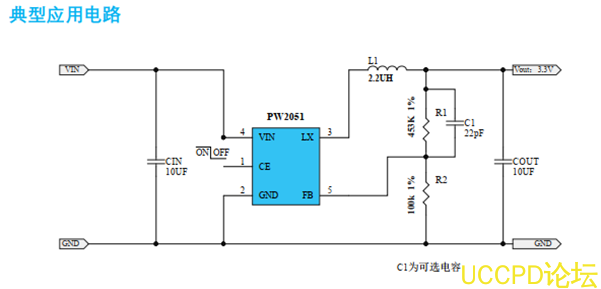

l  PW2051,DC-DC降压,电流最大1A

l  PW2052,DC-DC降压,电流最大2A

l  PW2053,DC-DC降压,电流最大3A (注:型号众多,需要其他功能,请联系我们)


4-4 单节锂电池保护电路 + 锂电池充电电路 + 锂电池输出电路原理图:


5 两节锂电池保护电路

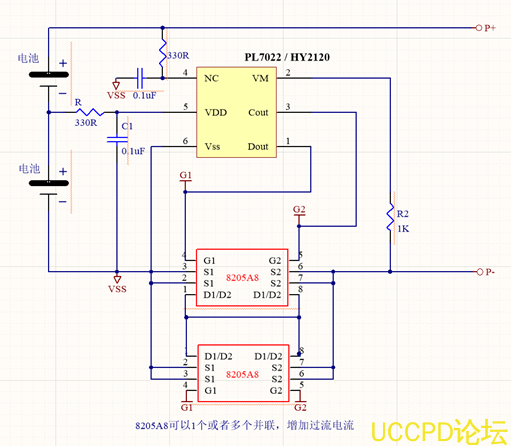

5-1 , HY2120,两节锂电池保护电路,

5-2 , PL7022,两节锂电池保护电路。

6 两节锂电池充电电路

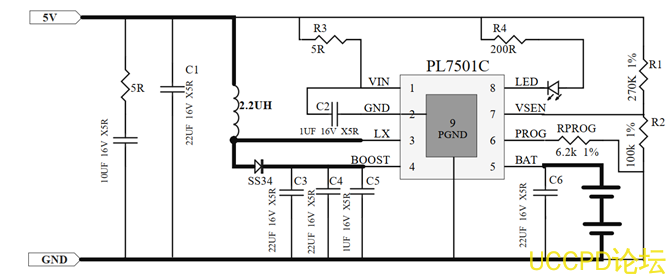

6-1, PL7501C,输入 5V,升压给两节锂电池充电, 1A最大;

6-2, PW4203,输入 9V-20V,降压给两节锂电池充电, 2A最大。


7 两节锂电池输出电路

7-1, PW2312,两节锂电池降压稳压到 1.2V,3.3V,5V,6V等,最大 1A

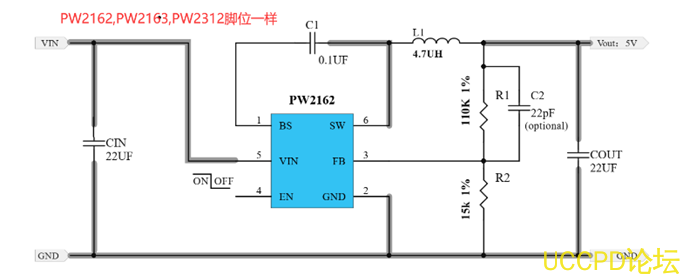

7-2, PW2162,两节锂电池降压稳压到 1.2V,3.3V,5V,6V等,最大 2A

7-3, PW2163,两节锂电池降压稳压到 1.2V,3.3V,5V,6V等,最大 3A

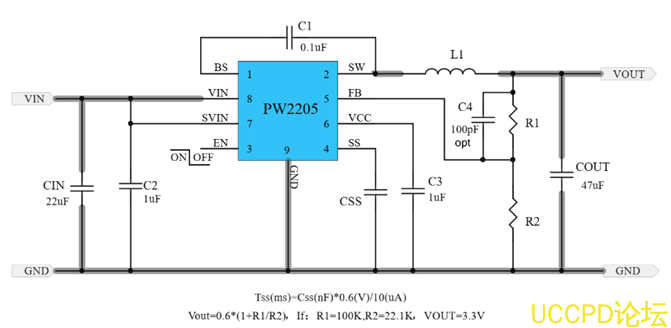

7-4, PW2205,两节锂电池降压稳压到 1.2V,3.3V,5V,6V等,最大 5A

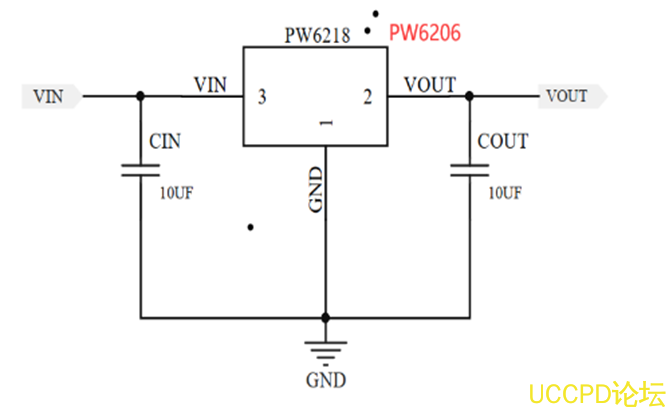

7-5, PW6218,两节锂电池降压 3V, 3.3V, 5V的 LDO芯片,输入最大 18V

7-6, PW6206,两节锂电池降压 3V, 3.3V, 5V的 LDO芯片,输入最大 40V

7-7, PW5328B,两节锂电池升压到 9V,12V,15V等,输出功率 8W左右

7-8, PW5600,两节锂电池升压到 9V,12V,15V,输出电流 2-3A



8 ,三节锂电池保护电路

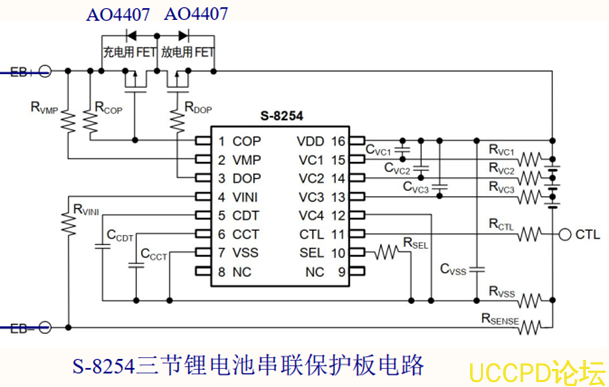

8-1 , S-8254

8-2 , CW1233



9 ,三节锂电池充电电路

9-1, PW4053,输入 5V,升压给三节锂电池充电,最大 1.2A;

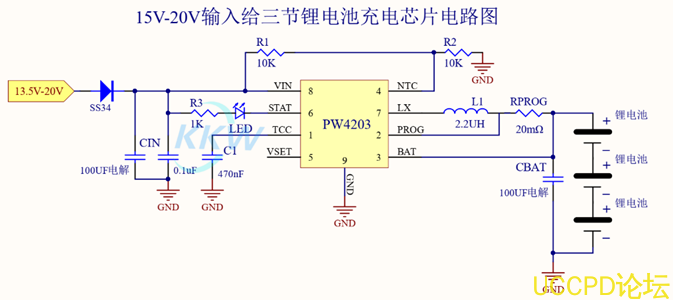

9-2, PW4203,输入 15V-20V,降压给三节锂电池充电,最大 2A。


10 ,三节锂电池输出电路

10-1, PW6206, LDO芯片,输入最大到 40V,输出 3V,3.3V,5V

10-2, PW6218, LDO芯片,输入最大到 18V,输出 3V,3.3V,5V

10-3, PW2162,两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等,最大 2A

10-4, PW2163,两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等,最大 3A

10-5, PW2205,两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等,最大 5A

10-6, PW5600,两节锂电池升压到 15V,输出电流 2-3A
