过压保护芯片
详情
过压保护：
例如 PW2601，输入电压范围 4.0V-24V，在 4V-24V中，有输出的输入工作电压范围是： 4V-6.5V。相当于输入电压的耐压最大到 24V。
输入过压保护阈值：
例如 PW2601的输入过压保护阈值是 6.8V，就是当输入电压超过 6.8V后，芯片保护，关闭输出，输出电压
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

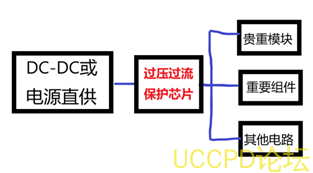

过压保护芯片常适用于如 :蓝牙耳机，芯片模块保护， USB口防高压保护。
|
封装 过压过流保护芯片 |
工作电压 （ VIN ） |
输出电压 （ VOUT ） |
可调输出限流 （ Iout ） |
输入过压关闭阈值 OVP |
短路保护 |
封装 |
典型应用 |
|
PW2601 |
4,0V-24 |
5.1V |
0.1A -1.5A （可调） |
6.8V |
有 |
DFN8 |
过压可调限流保护 |
|
PW1555 |
3.3V-30v |
3.6-12V |
1A -4.8A （可调） |
5V ， 7V,13V |
有 |
DFN10 |
可选三种过压保护 |
|
PW2602 |
4,0V-24 |
5.1V |
0.1A -2A （可调） |
6.8V |
有 |
DFN8 |
过压可调限流保护 |
|
PW2606 |
3.0V-40V |
|
≧ 2A |
6.1V |
有 |
SOT23-6 |
OVP 过压保护 |
|
PW2606B |
3.0V-40V |
|
≧ 1A |
6.1V |
有 |
SOT23-6 |
OVP 过压保护电路芯片 |
|
USB 限流产品 |
|
|
|
|
|
|
|
|
PW1502 |
2.5V-6V |
2.5V-5.5V |
0.4A -2A （可调） |
无 |
有 |
SOT23-5 |
USB 口限流 1A ， 1.5A |
|
PW1503 |
2.5V-7V |
2.5V-5.5V |
0.4A -3A （可调） |
无 |
有 |
SOT23-5 |
USB 口限流 2A ， 3A |

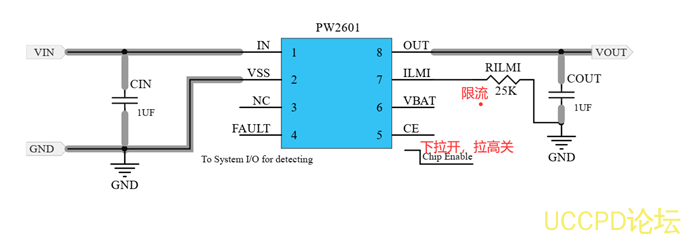

PW2601是高度集成的电路，旨在为锂离子电池提供保护，使其免受充电电路和输入源故障的影响。 IC持续监视输入电压和电池电压。该器件的工作原理类似于线性稳压器，在输入电压高达输入过压阈值（ VOVP = 6.8V）的情况下保持 5.1V输出。如果输入电压超过 VOVP，则 IC将关闭 MOSFET，并断开系统与输入电源的连接。此外，如果电池电压升至 4.35V以上，则 IC会关闭 MOSFET，从系统中切断电源，直到电池电压降至安全水平为止。该 IC还监控其芯片温度，如果温度超过 150°C，则将 MOSFET关闭。
PW4056锂电池充电 IC可以改成 SOT23-5封装的 PW4054锂电池充电 IC。

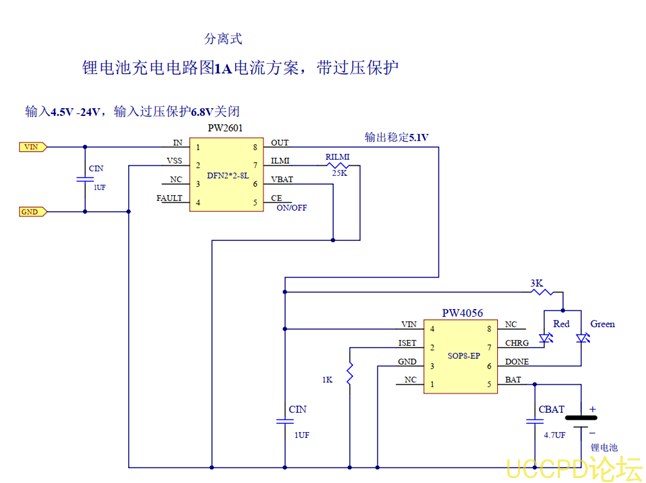

PW2601+PW4056的集合芯片，内置过压保护的锂电池充电 IC-PW4554。

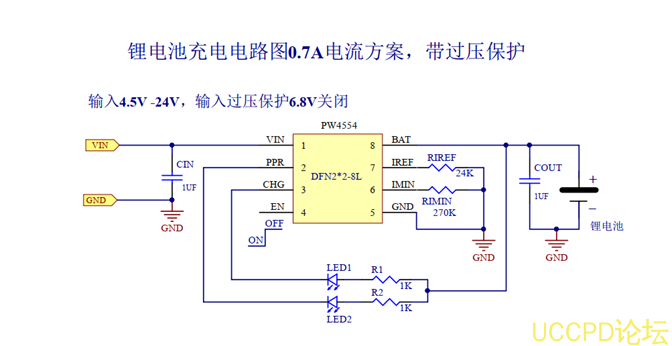

PW4554是一款性价比高、完全集成的高输入电压单电池锂离子电池充电器。 充电器采用锂离子电池所需的 CC/CV充电模式。充电器接受输入 电压高达 24V，但当输入电压超过 OVP阈值（通常为 6.8V）时， ,以防止过度功耗。 24V额定值消除了过电压保护电路在低输入电压充电器中需要。充电电流和充满电荷（ FOC）电流可通过外部电阻器进行编程。当电池电压低于 2.55V时，充电器通常使用编程充电电流的 20%。当充电电流降低到可编程在 CV充电阶段，由 CHG引脚提供 FOC指示，该引脚是开路漏极输出。内置热折叠功能可保护充电器免受任何热量的影响失效。两个指示引脚（ PPR和 CHG）允许与微处理器或 LED的简单接口。没有连接适配器，充电器从电池吸取的漏电流小于 1μA。 PW4554采用绿色 DFN-2×2-8L包装，额定温度在 -40℃至 +85℃之间温度范围。

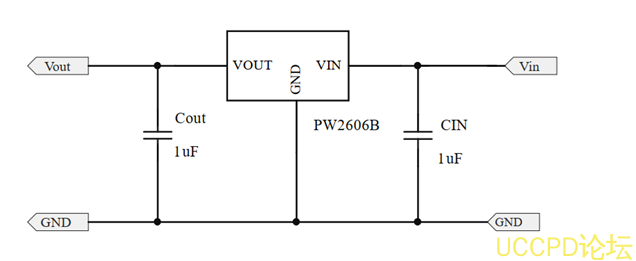

PW2606B， PW2606是前端过电压和过电流保护设备。它实现了 2.5V至 40V的宽输入电压范围。过压阈值可以在外部编程或设置为内部默认设置。集成电源路径 n FET开关的低电阻可确保为电池充电系统应用提供更好的性能。它可以提供高达 1A， 2A的电流以满足电池供电系统的要求。它集成了具有滞回功能的过热保护关闭和自动恢复电路，以防止发生过电流事件。
特征
绝对最大输入电压：40V，可编程过压阈值：4V至20V，内部软启动，防止涌入最大负载电流，1A(PW2606B)，2A（PW2606）低功率路径电阻：350mΩ（典型值）
固定内部OVP，热关机保护和自动
阈值：5.85 / 6.1 / 6.8 / 10.5 / 14.0V（典型值）
OVP响应时间：50ns
内部15毫秒启动或OVP恢复延迟
