5V降压1.2V电路板设计解说PW2051

PW2051 的 PCB 布局设计建议 - 基础篇

开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
1
原理图走线
主要器件放置

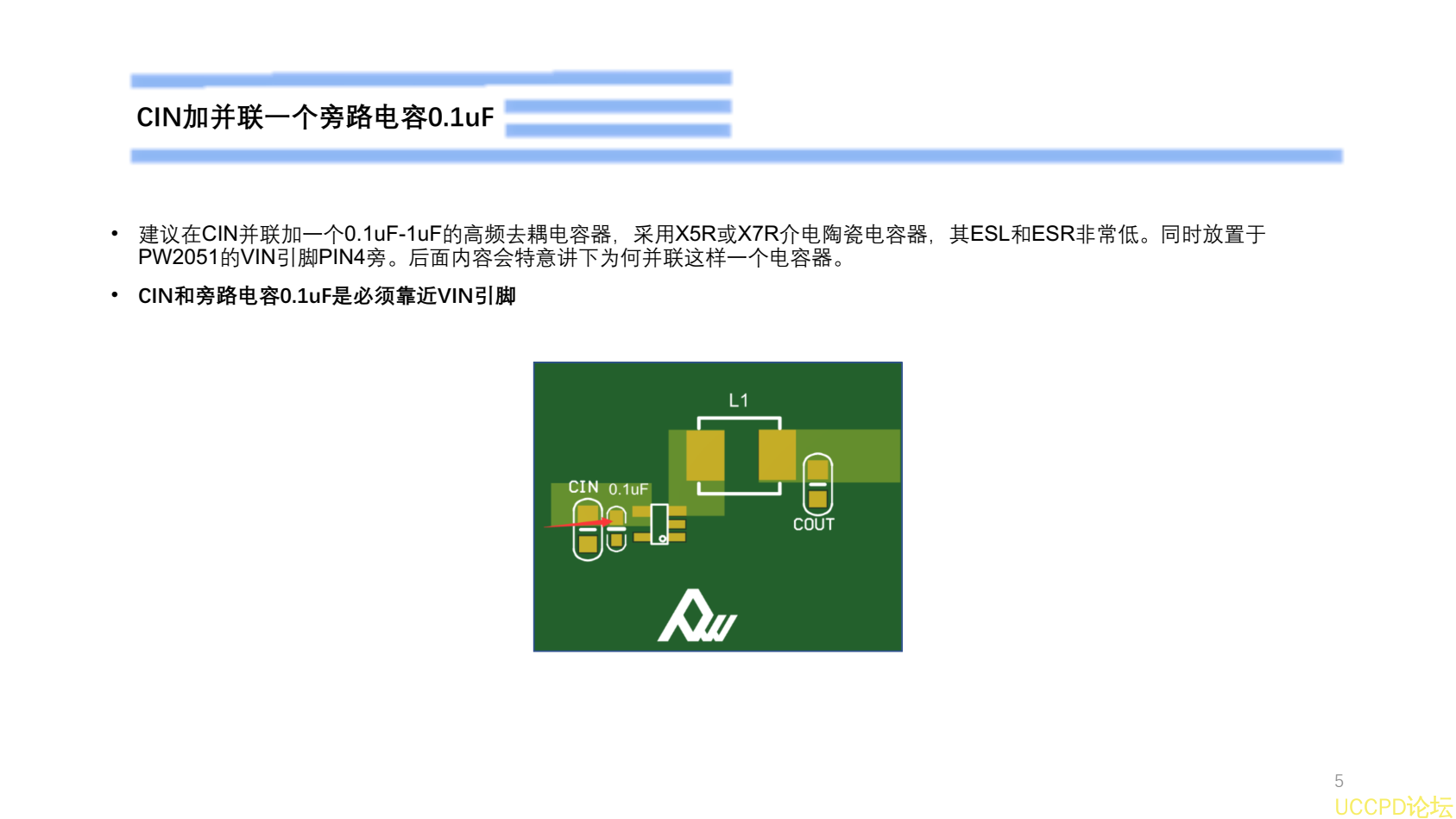

CIN加并联一个旁路电容0.1uF

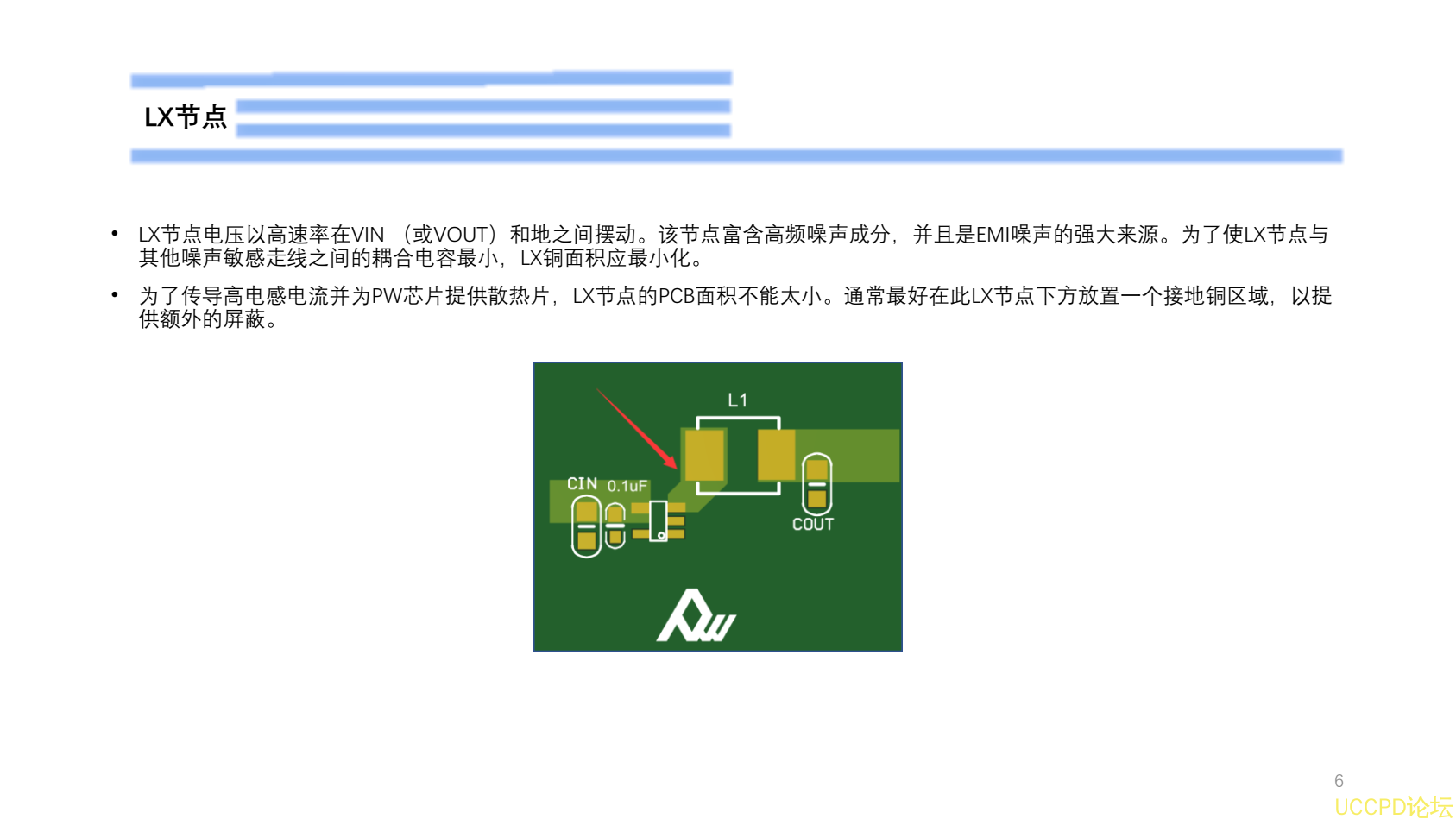

LX节点

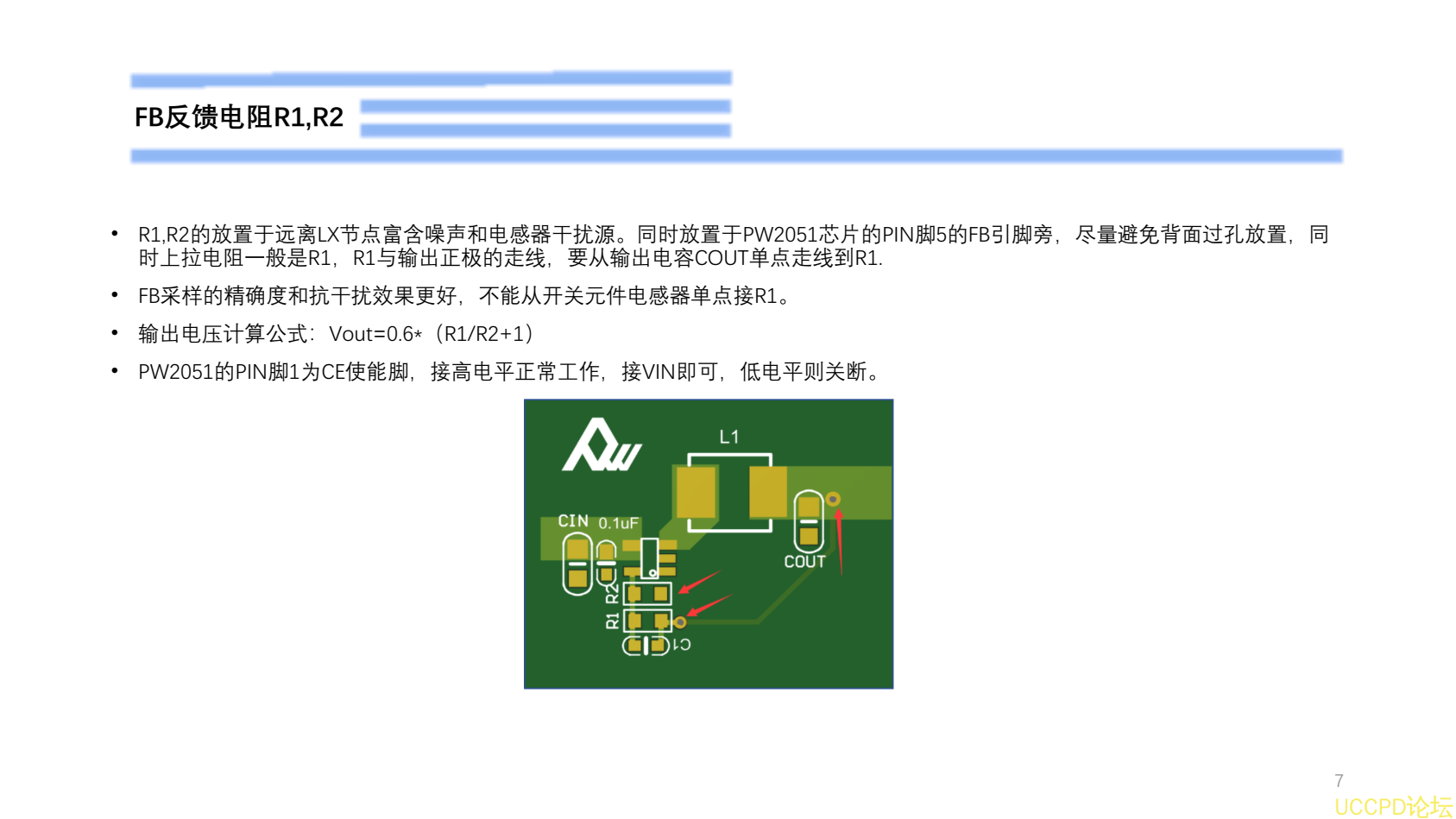

FB反馈电阻R1,R2

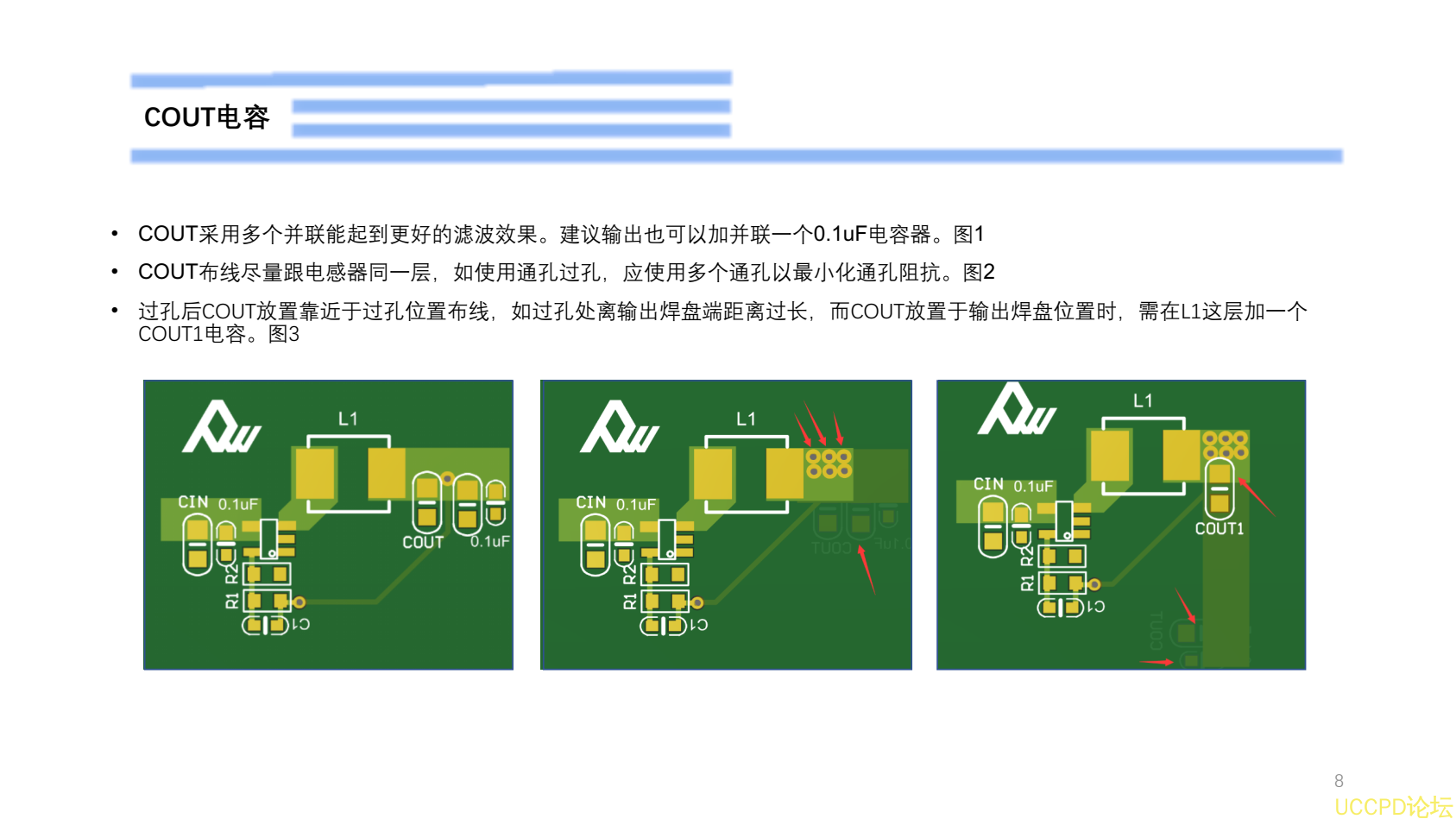

COUT电容

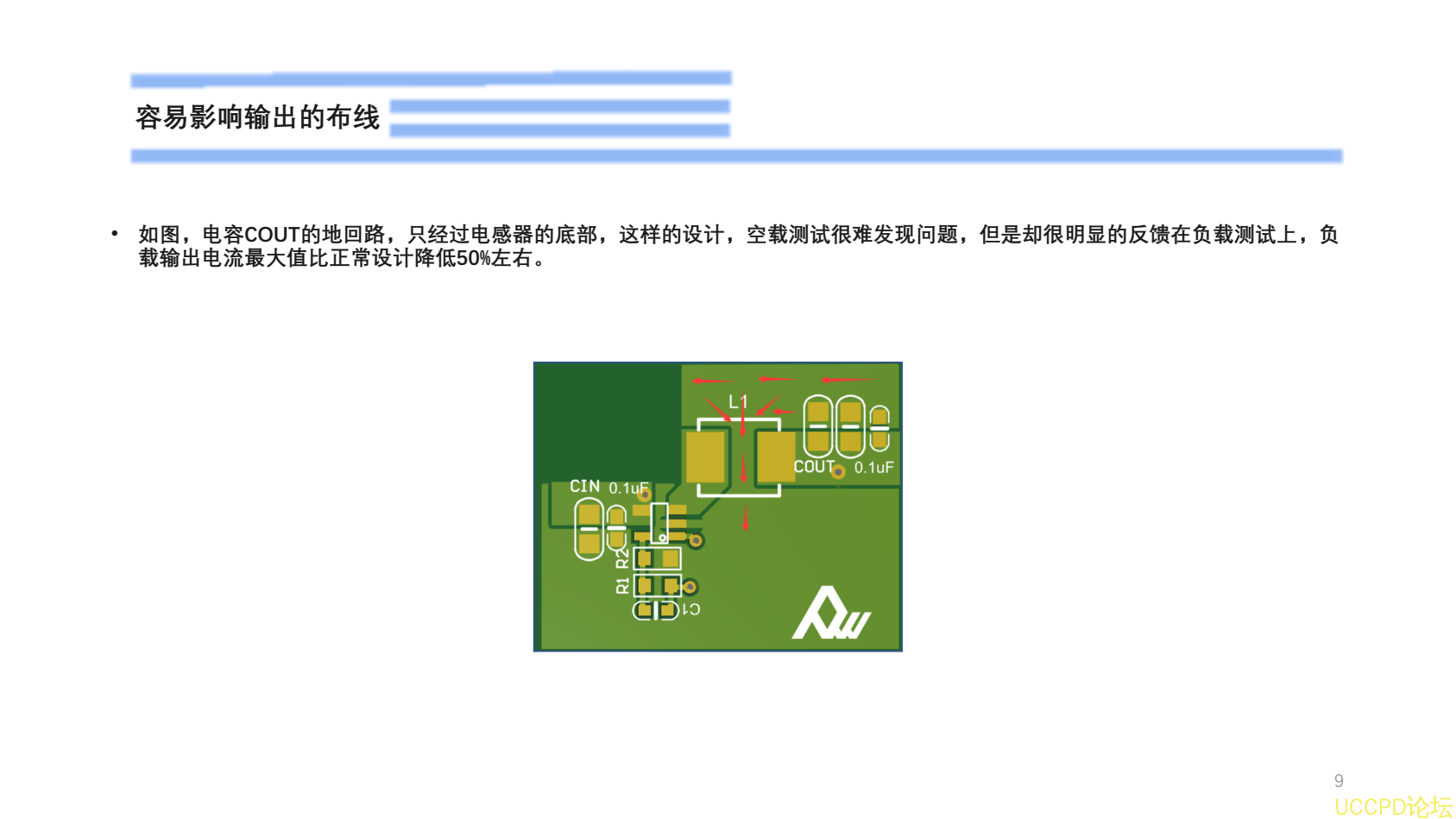

容易影响输出的布线

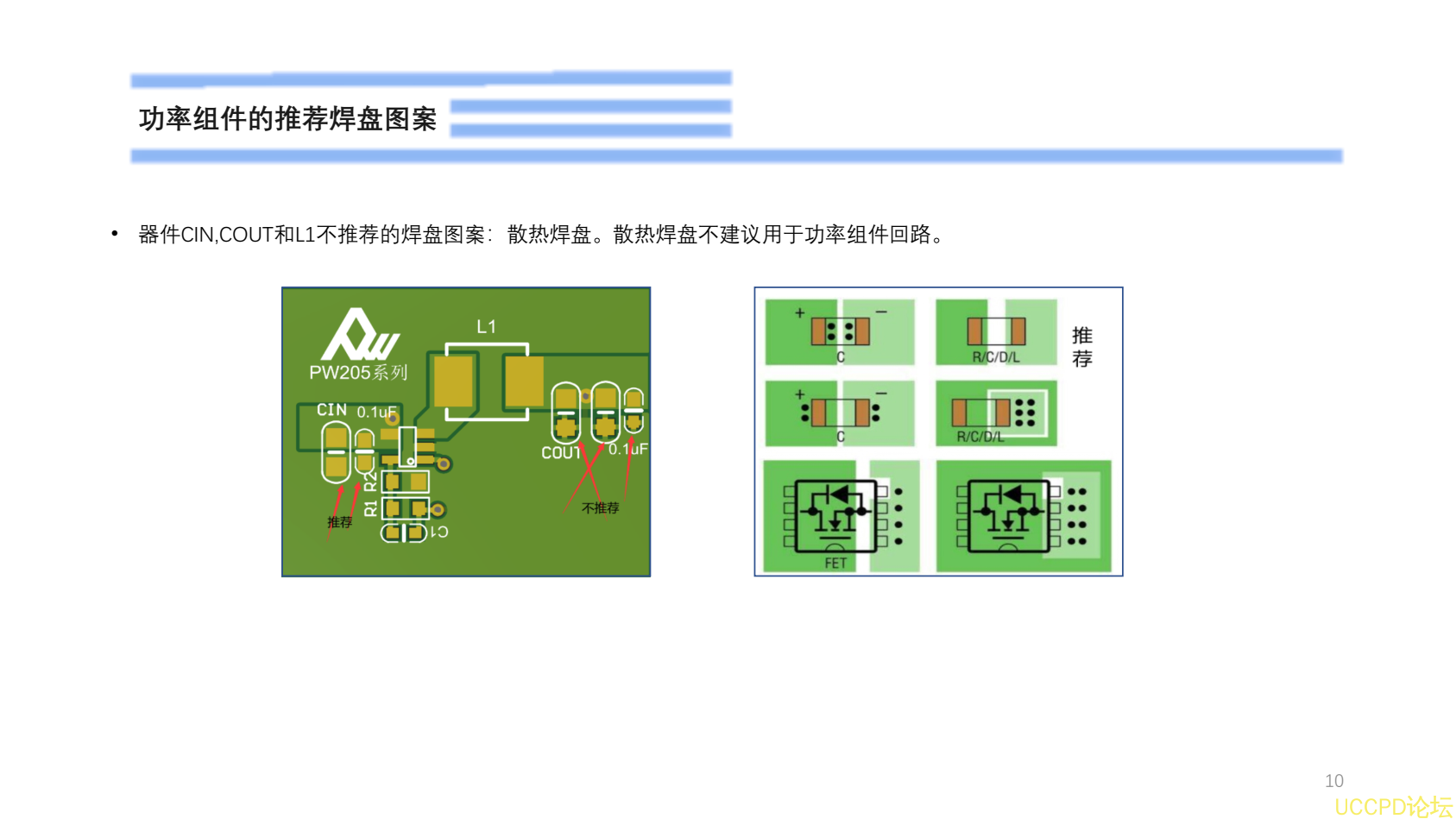

功率组件的推荐焊盘图案

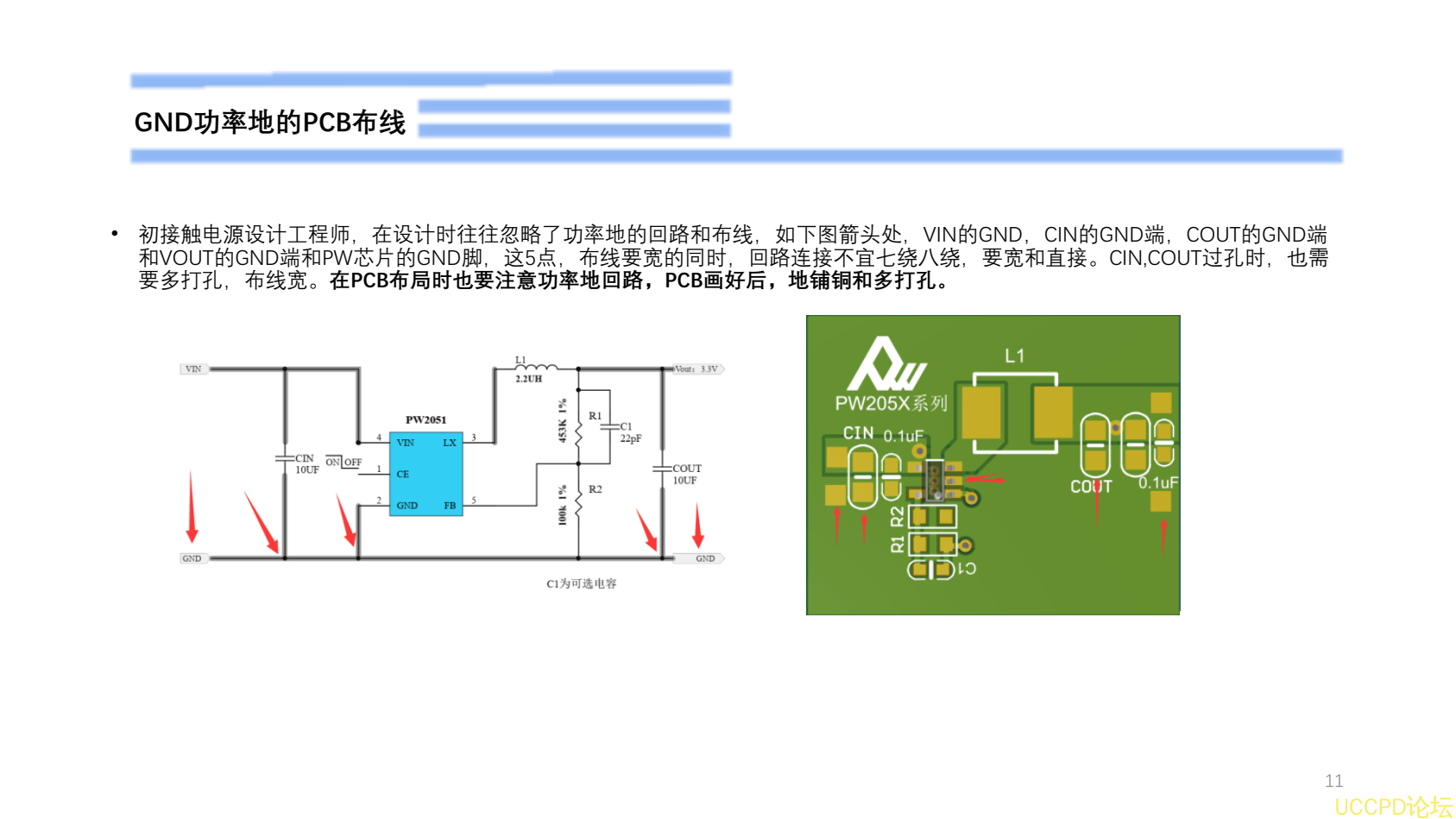

GND功率地的PCB布线

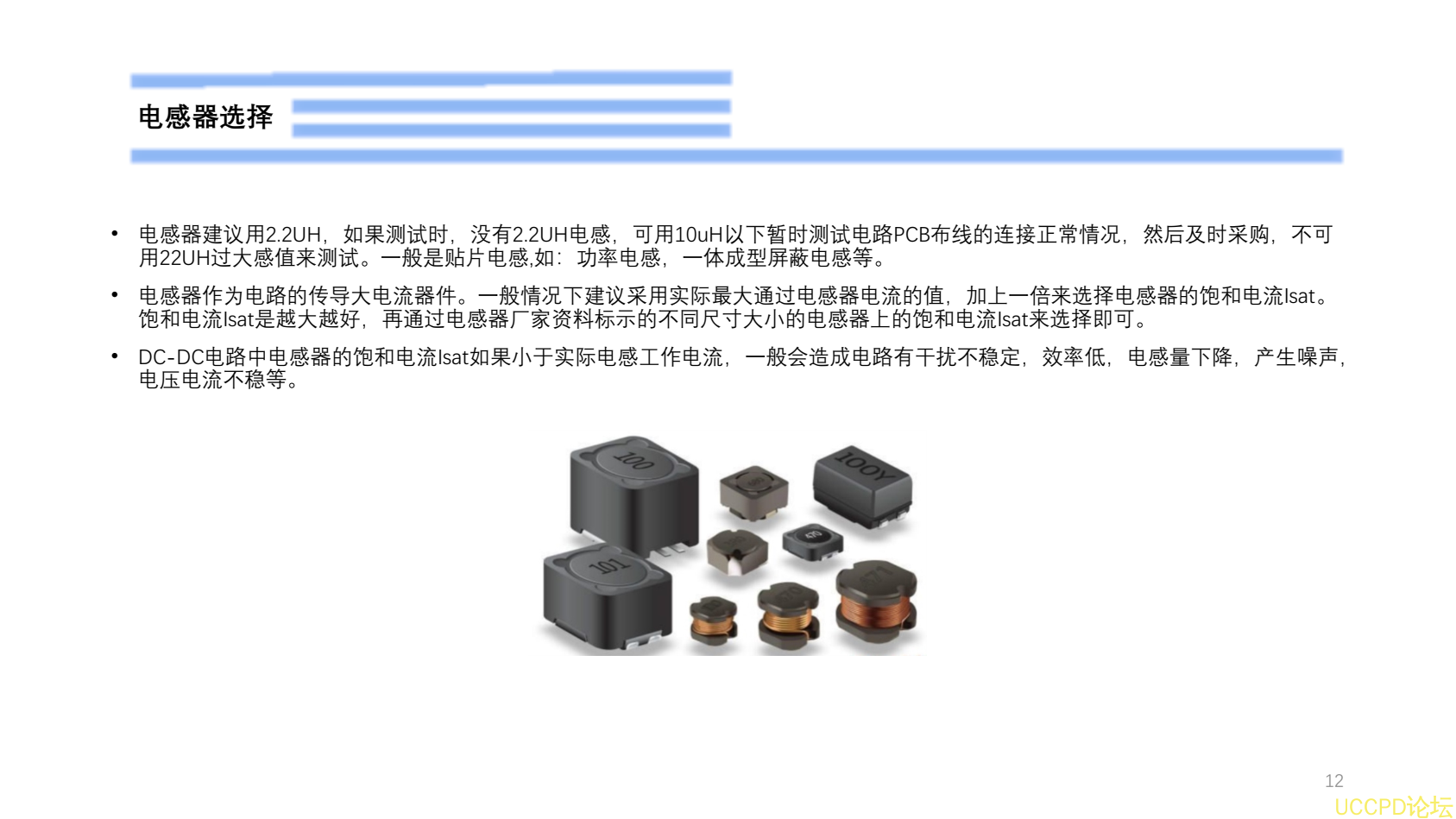

电感器选择

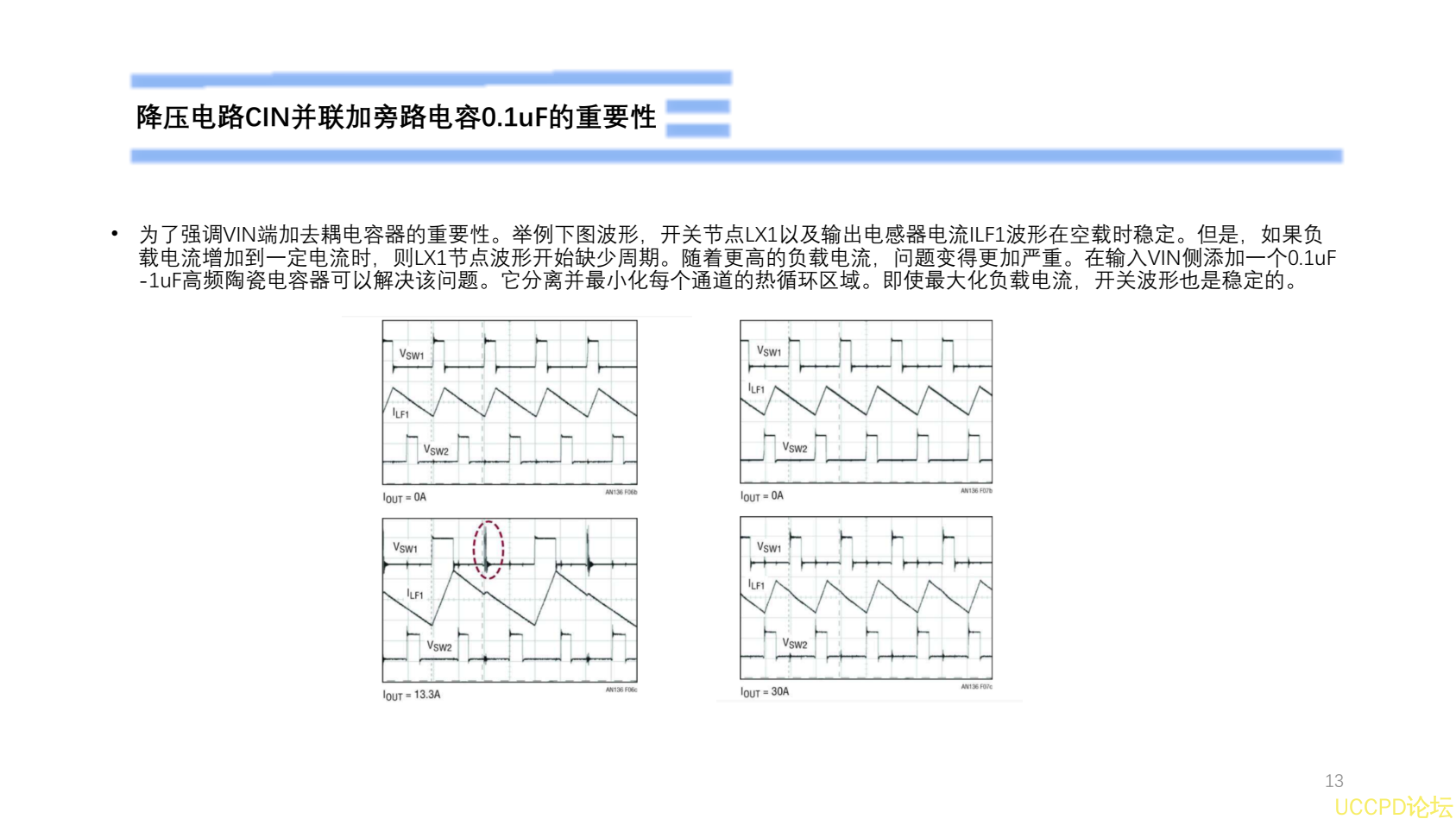

降压电路CIN并联加旁路电容0.1uF的重要性

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

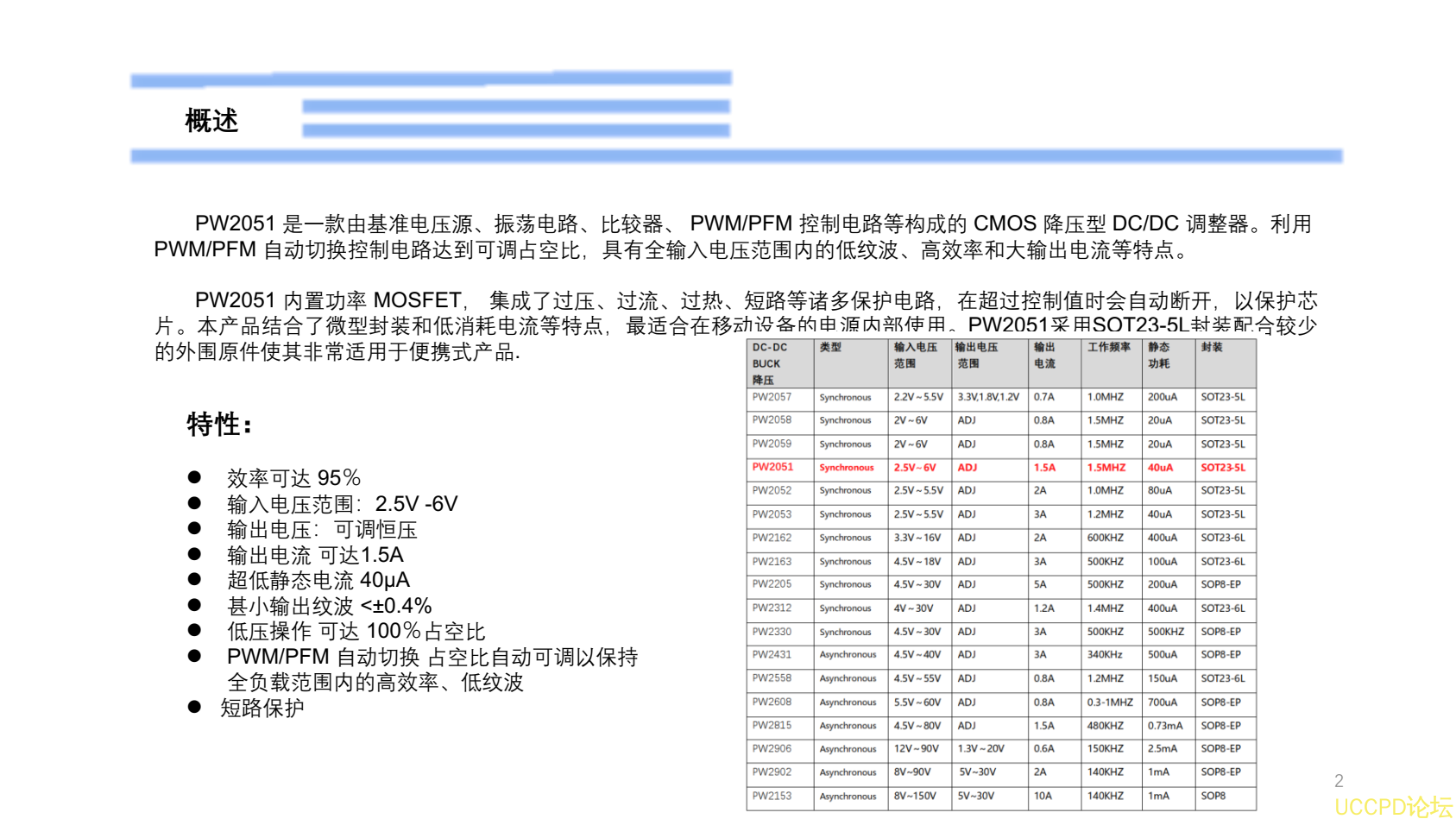

概述

PW2051 是一款由基准电压源、 振荡电路、 比较器、 PWM/PFM 控制电路等构成的 CMOS 降压型 DC/DC 调整器。 利用
PWM/PFM 自动切换控制电路达到可调占空比，具有全输入电压范围内的低纹波、高效率和大输出电流等特点。
PW2051 内置功率 MOSFET ， 集成了过压、 过流、 过热、 短路等诸多保护电路， 在超过控制值时会自动断开， 以保护芯
片。 本产品结合了微型封装和低消耗电流等特点， 最适合在移动设备的电源内部使用。 PW2051 采用 SOT23-5L 封装配合较少
的外围原件使其非常适用于便携式产品 .
特性：
 效率可达 95 ％
 输入电压范围： 2.5V -6V
 输出电压：可调恒压
 输出电流 可达 1.5A
 超低静态电流 40μA
 甚小输出纹波 <±0.4%
 低压操作 可达 100 ％占空比
 PWM/PFM 自动切换 占空比自动可调以保持
全负载范围内的高效率、低纹波
 短路保护

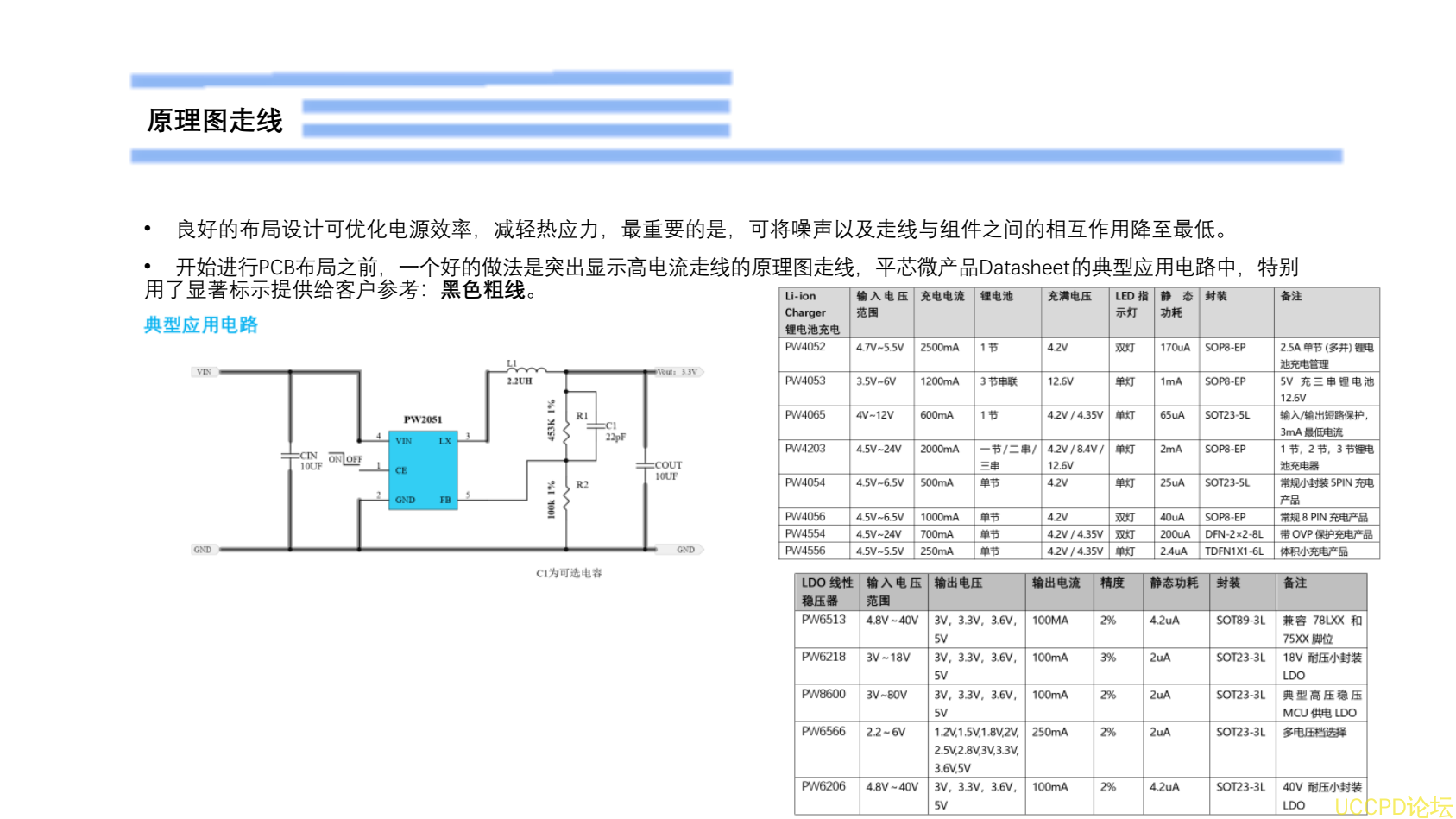

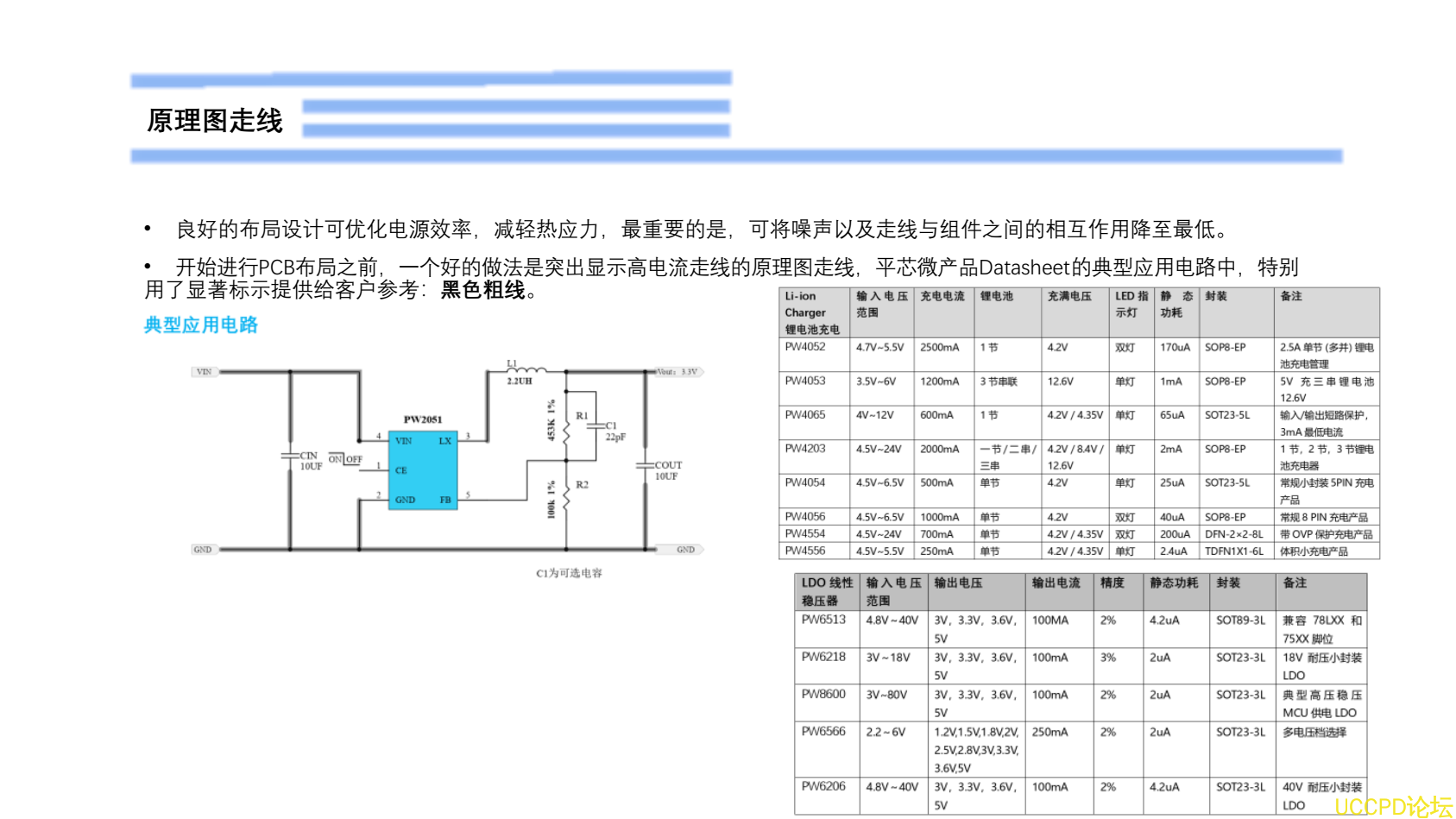

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线 。

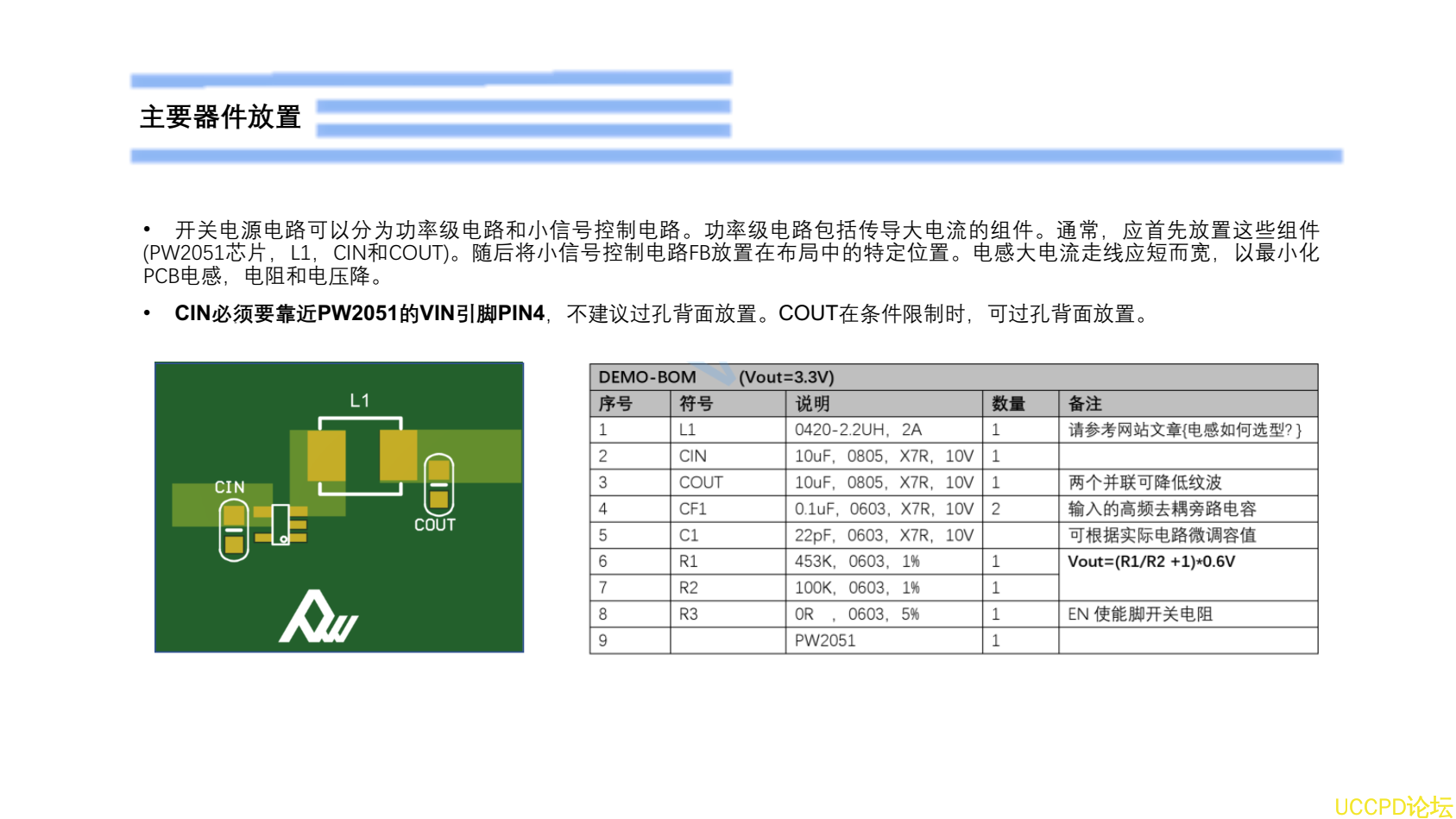

主要器件放置

• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2051芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化 PCB电感，电阻和电压降。
• CIN 必须要靠近 PW2051 的 VIN 引脚 PIN4 ，不建议过孔背面放置。 COUT 在条件限制时，可过孔背面放置。
