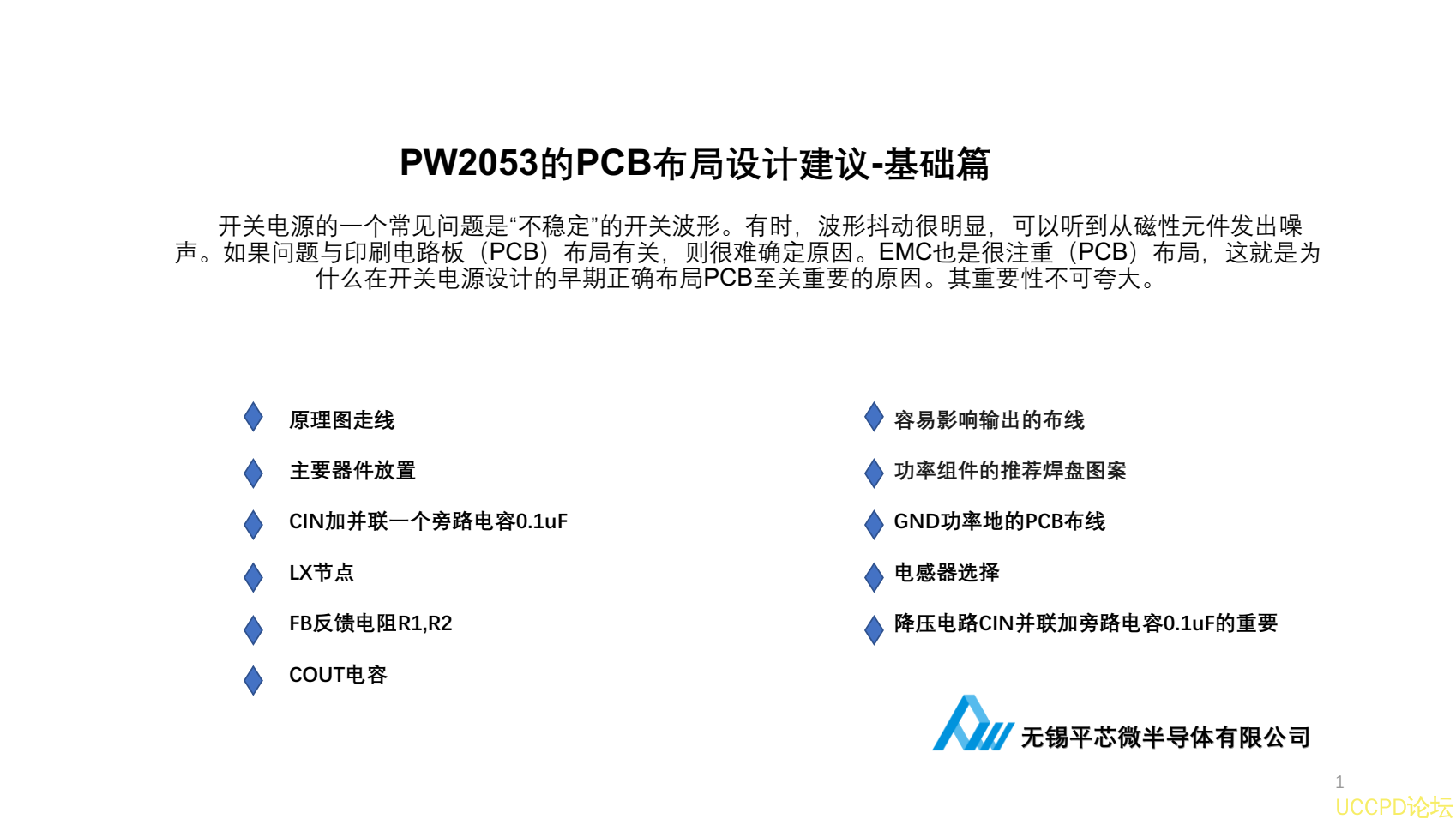

PW2053 的 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置

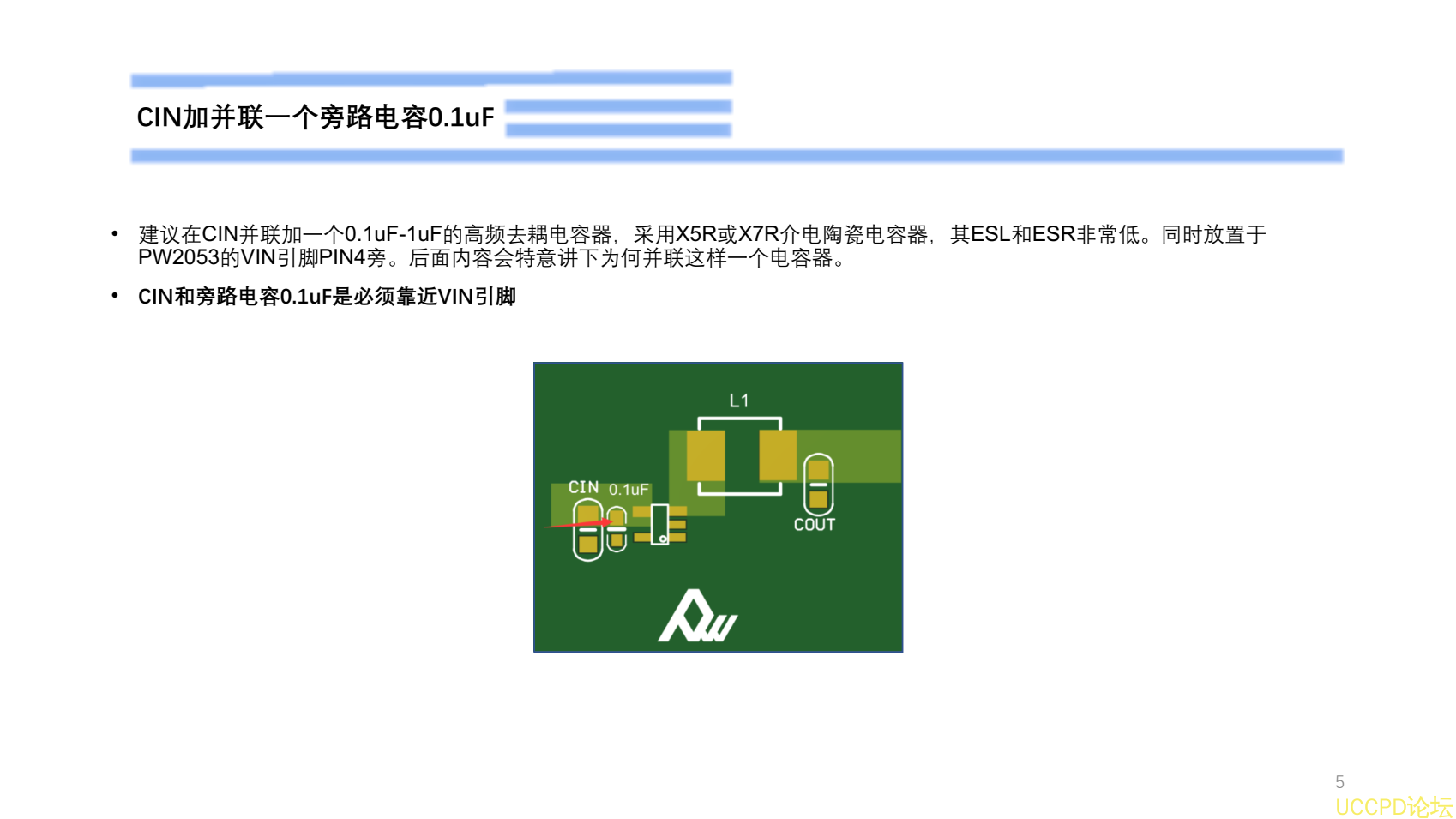

CIN加并联一个旁路电容0.1uF

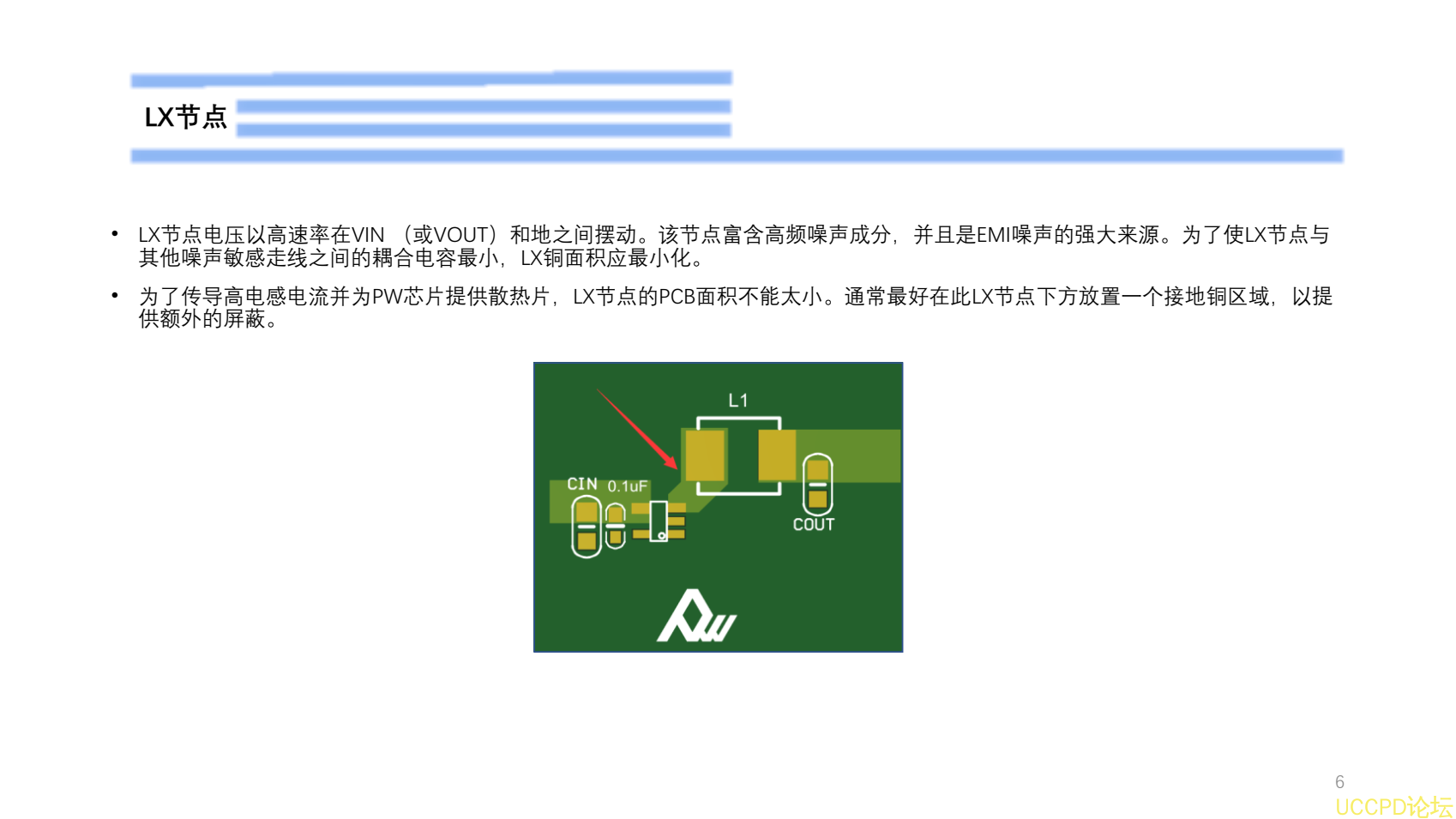

LX节点

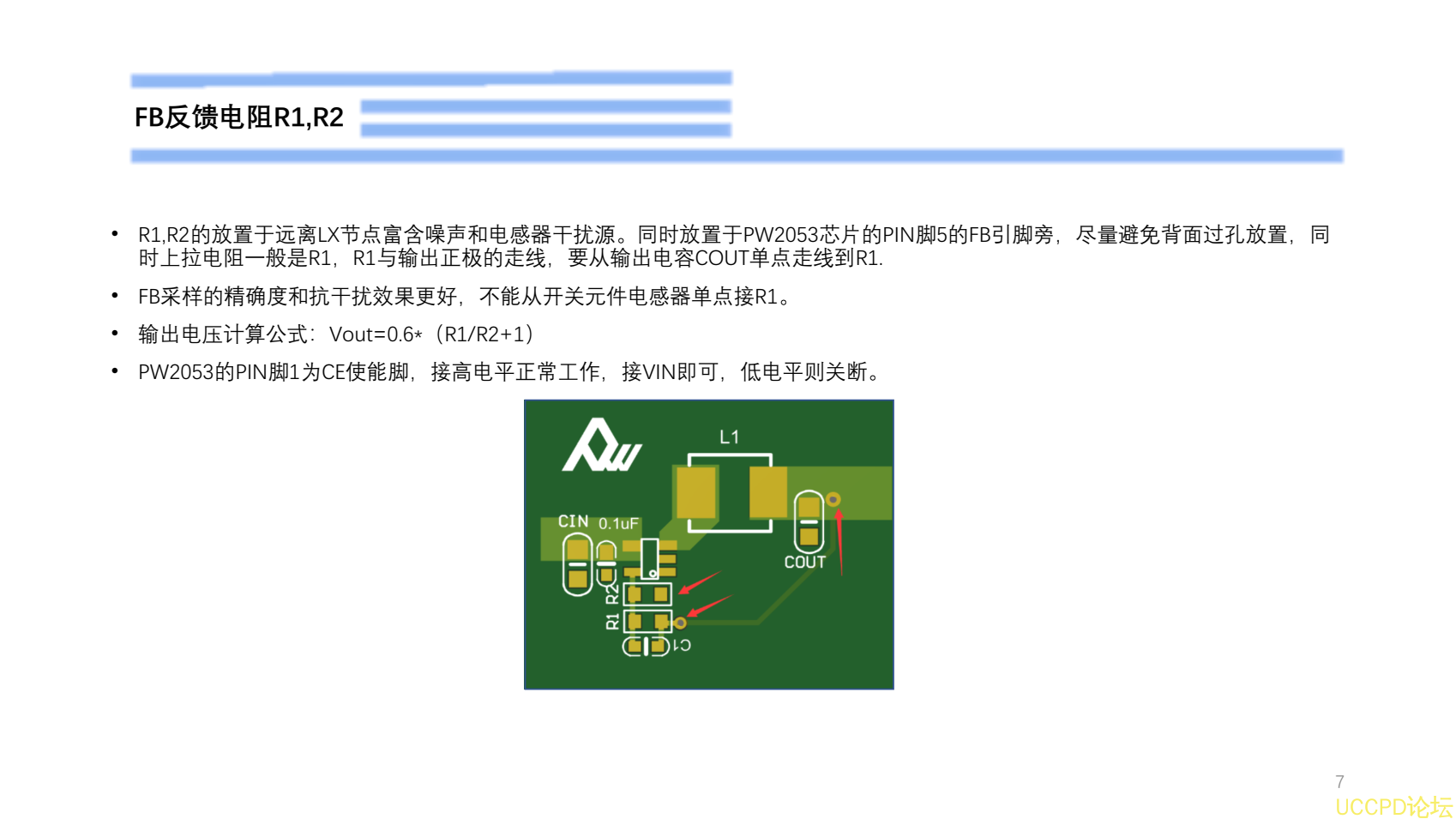

FB反馈电阻R1,R2

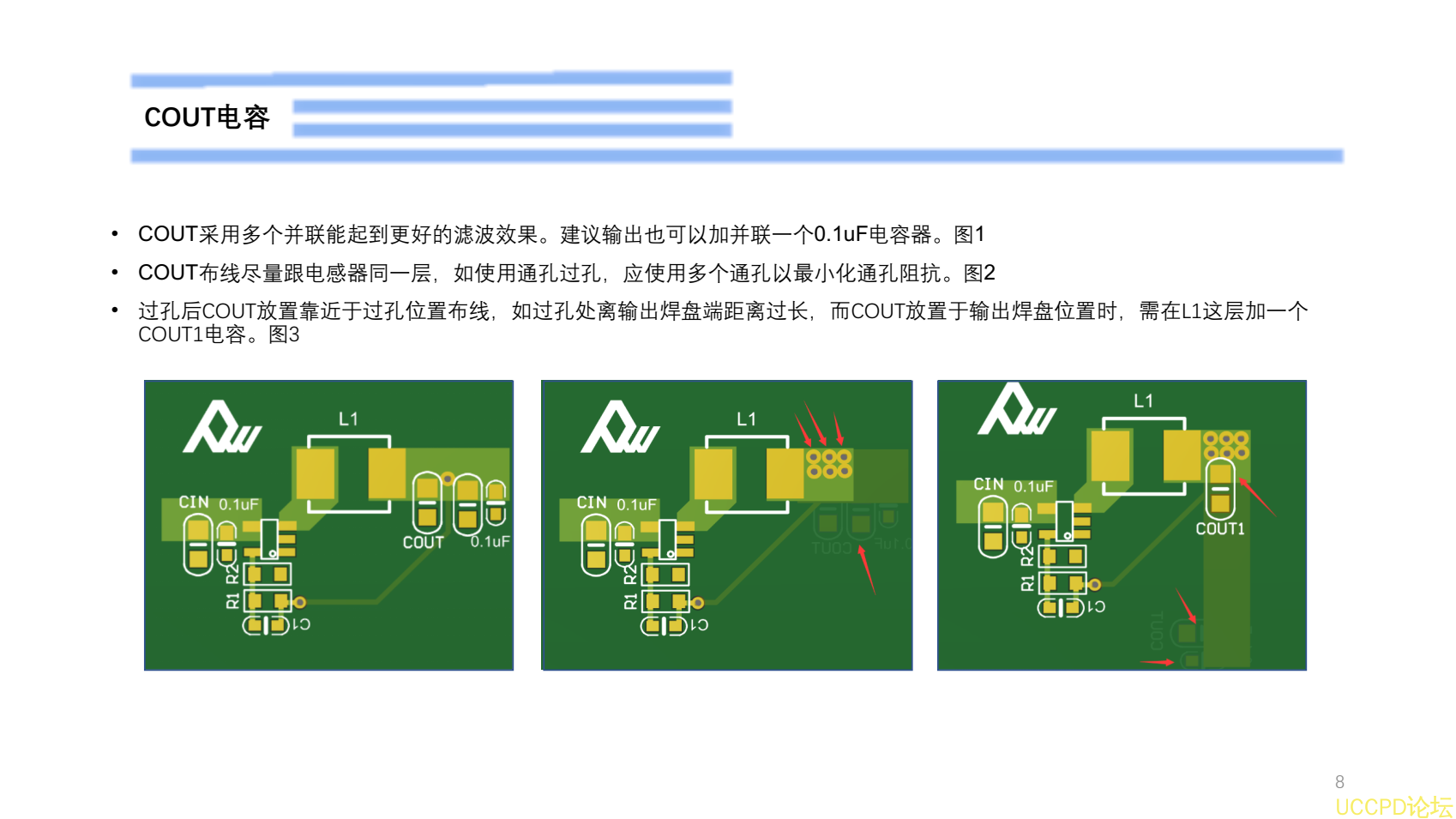

COUT电容

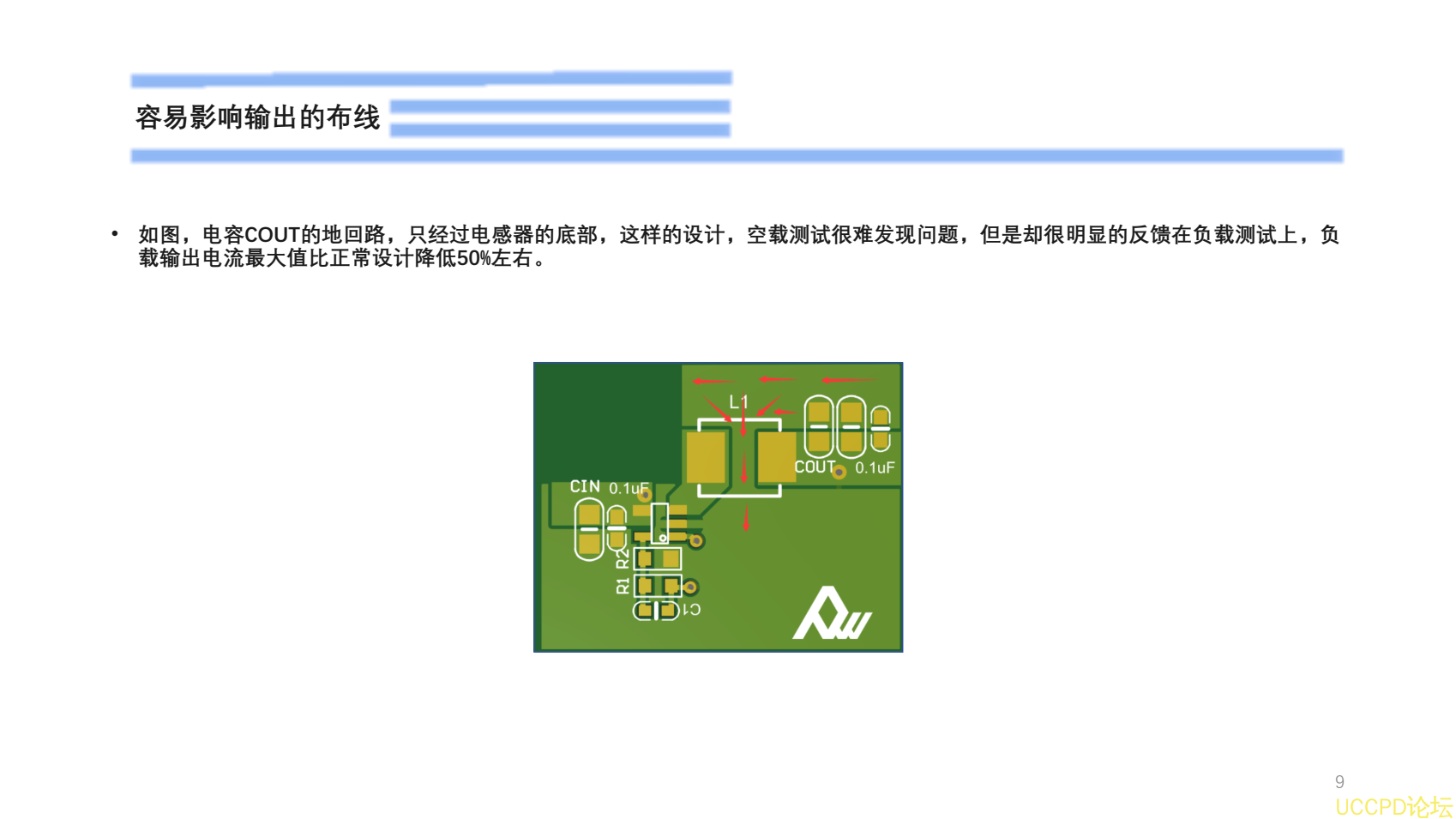

容易影响输出的布线

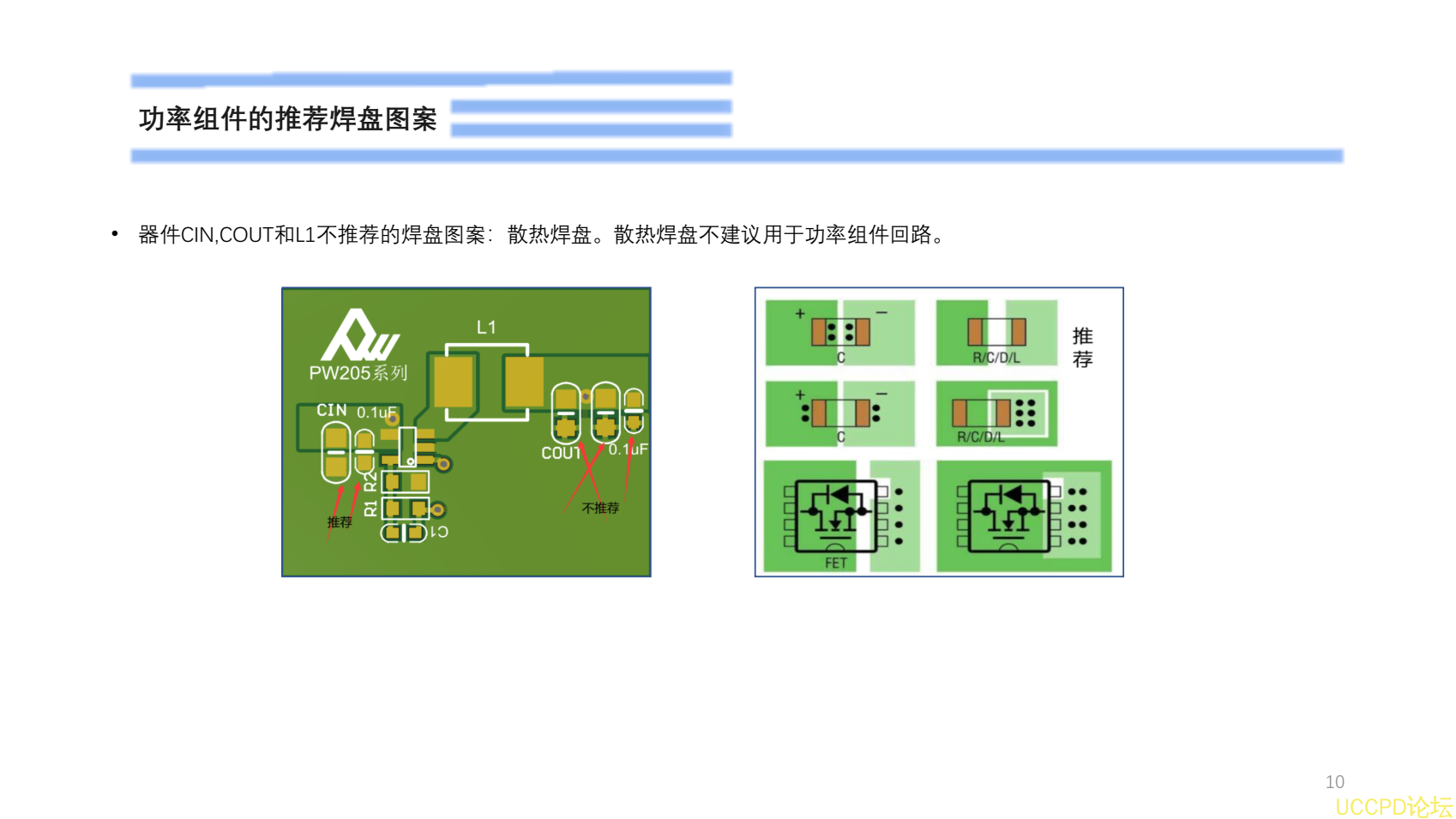

功率组件的推荐焊盘图案

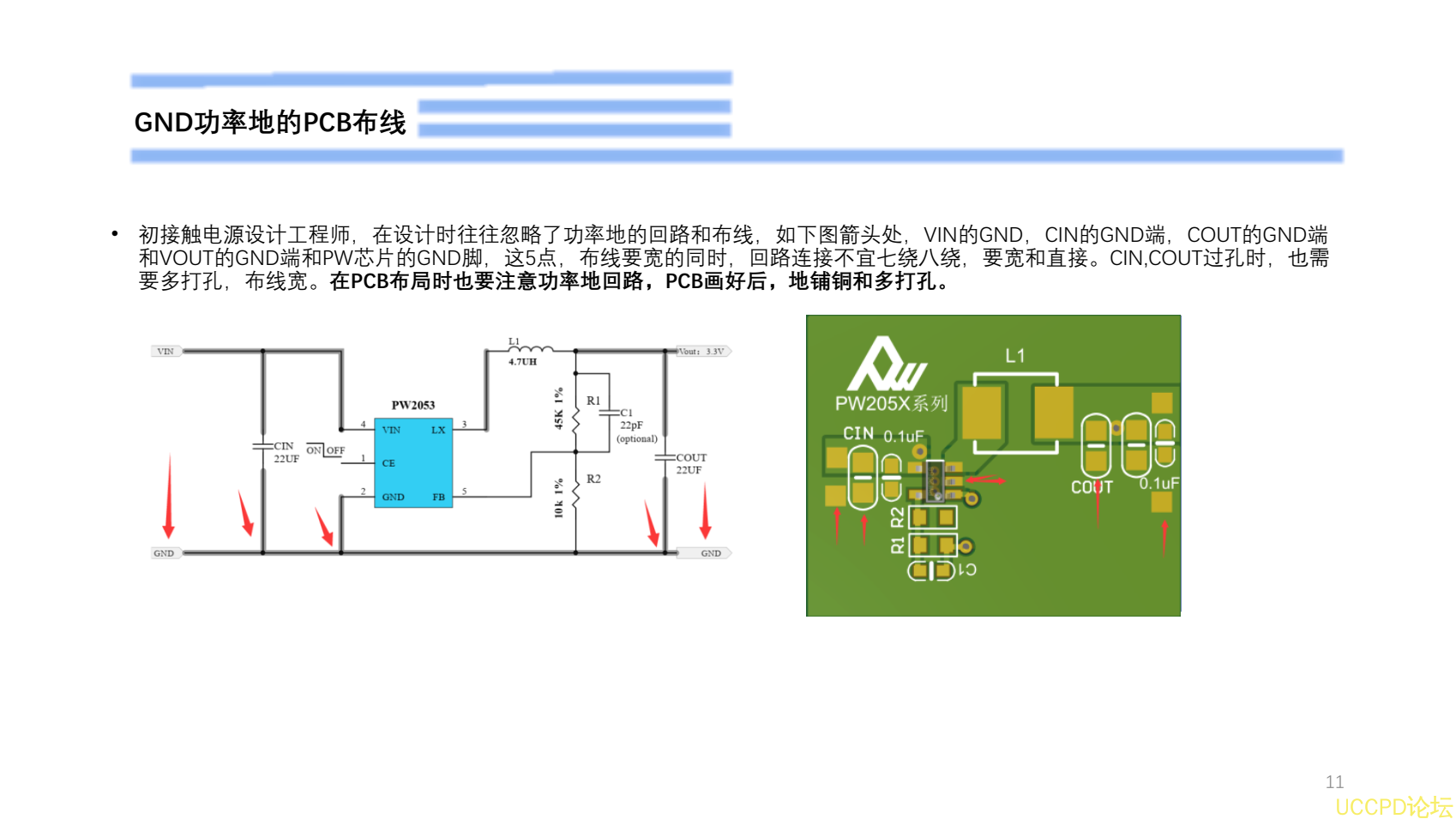

GND功率地的PCB布线
电感器选择

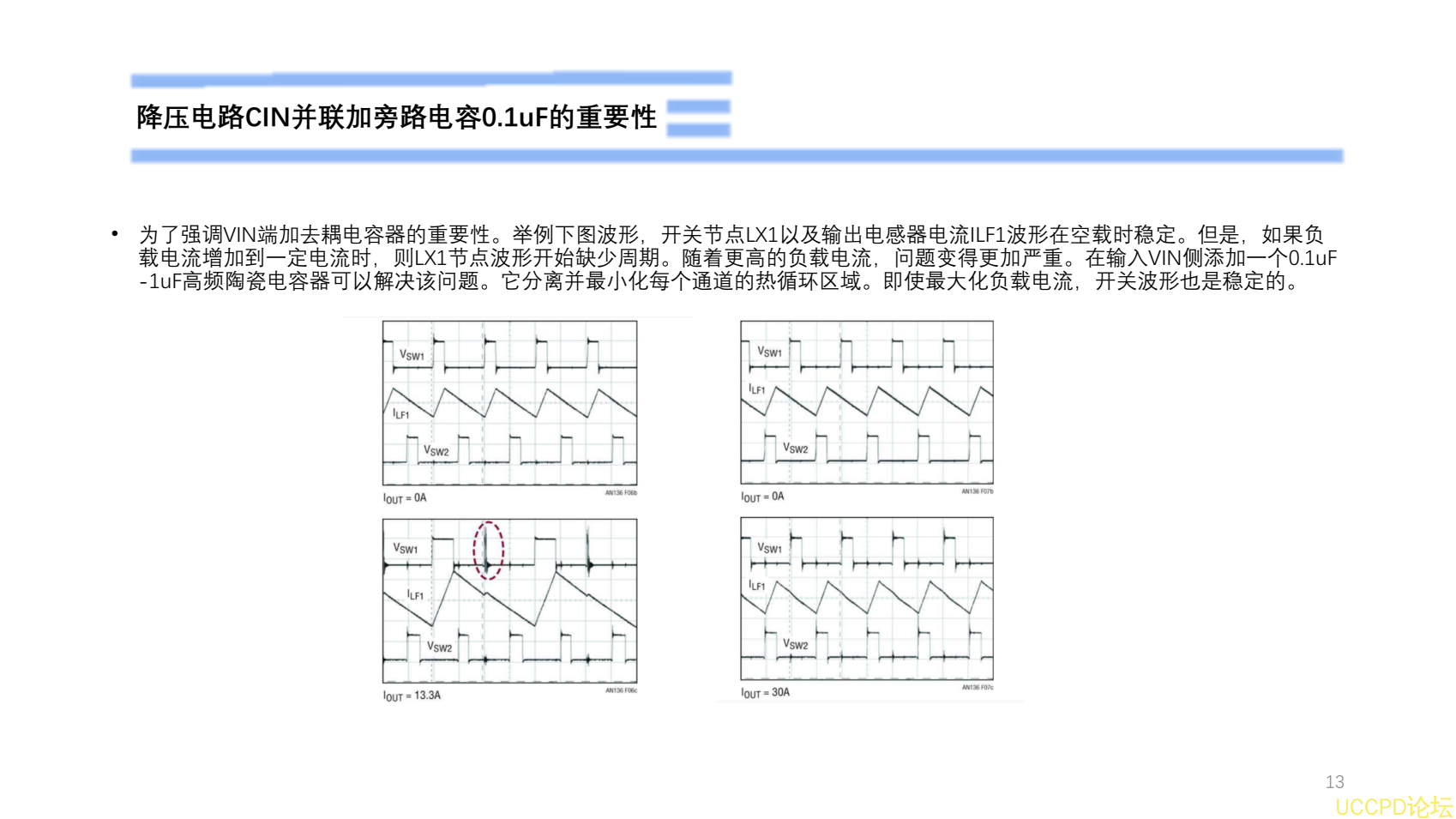

降压电路CIN并联加旁路电容0.1uF的重要

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

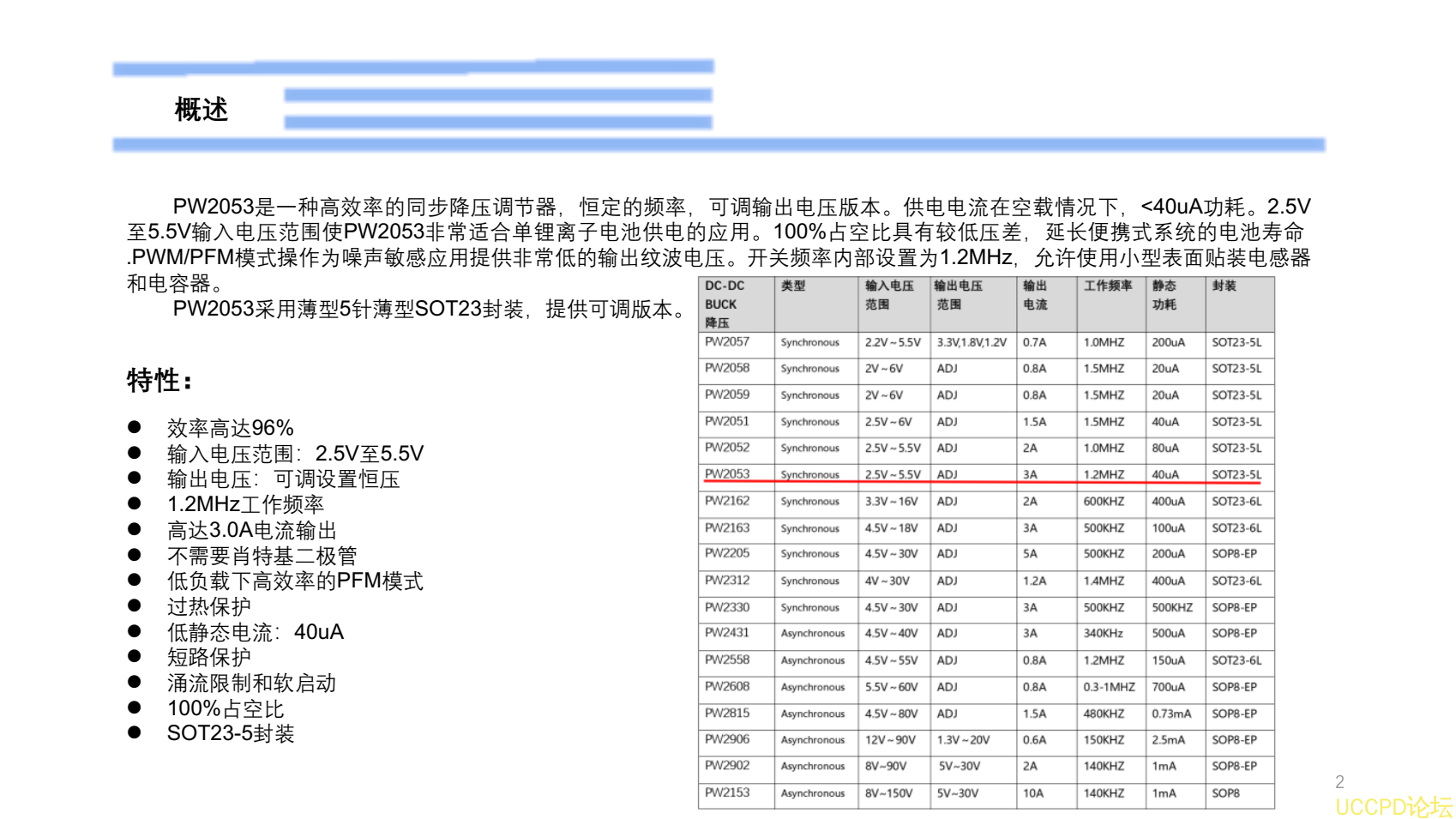

概述
PW2053 是一种高效率的同步降压调节器， 恒定的频率， 可调输出电压版本。 供电电流在空载情况下， <40uA 功耗。 2.5V
至 5.5V 输入电压范围使 PW2053 非常适合单锂离子电池供电的应用。 100% 占空比具有较低压差， 延长便携式系统的电池寿命
.PWM/PFM 模式操作为噪声敏感应用提供非常低的输出纹波电压。 开关频率内部设置为 1.2MHz ， 允许使用小型表面贴装电感器
和电容器。
PW2053 采用薄型 5 针薄型 SOT23 封装，提供可调版本。
特性：
 效率高达 96%
 输入电压范围： 2.5V 至 5.5V
 输出电压：可调设置恒压
 1.2MHz 工作频率
 高达 3.0A 电流输出
 不需要肖特基二极管
 低负载下高效率的 PFM 模式
 过热保护
 低静态电流： 40uA
 短路保护
 涌流限制和软启动
 100% 占空比
 SOT23-5 封装

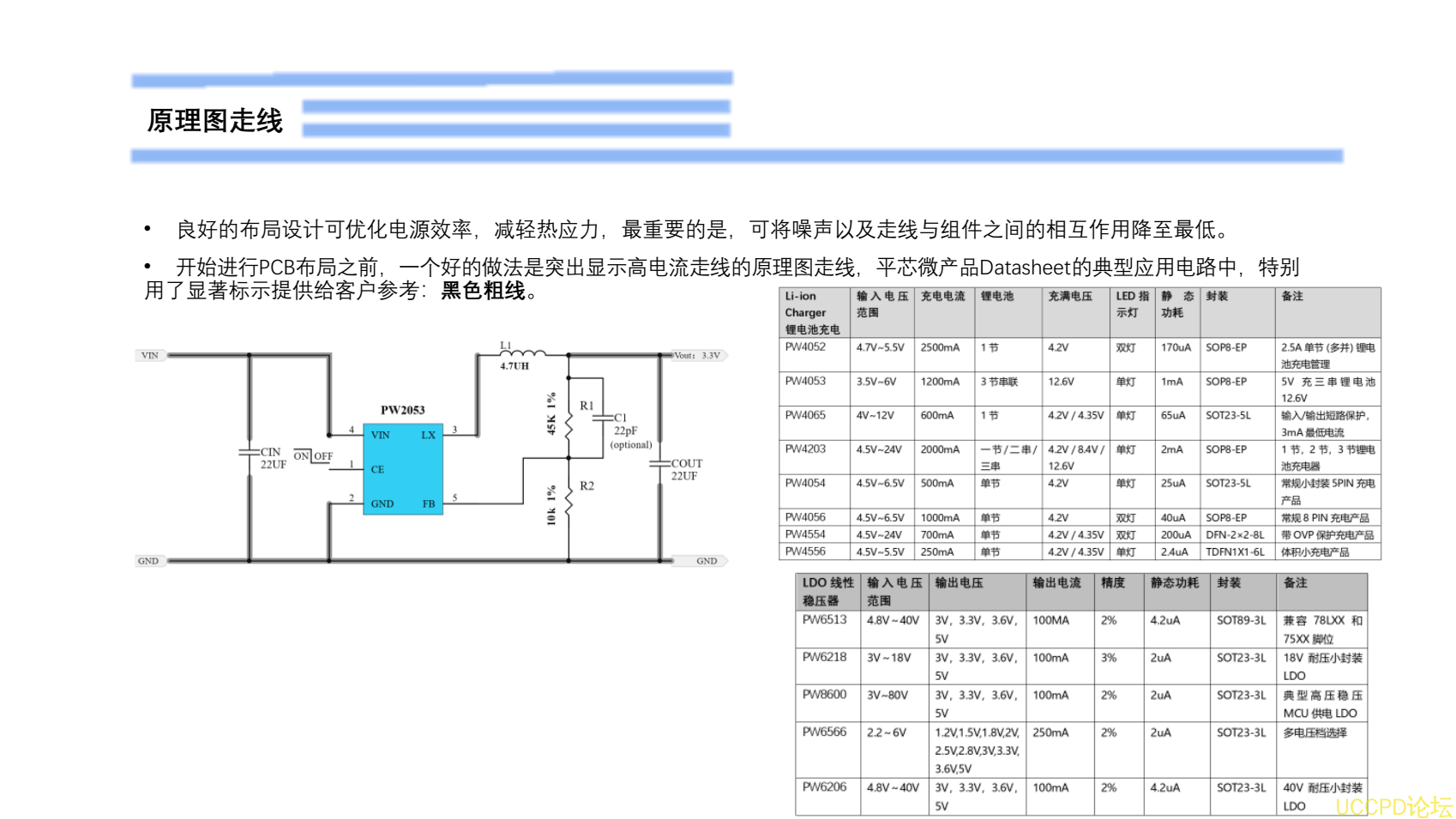

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线 。

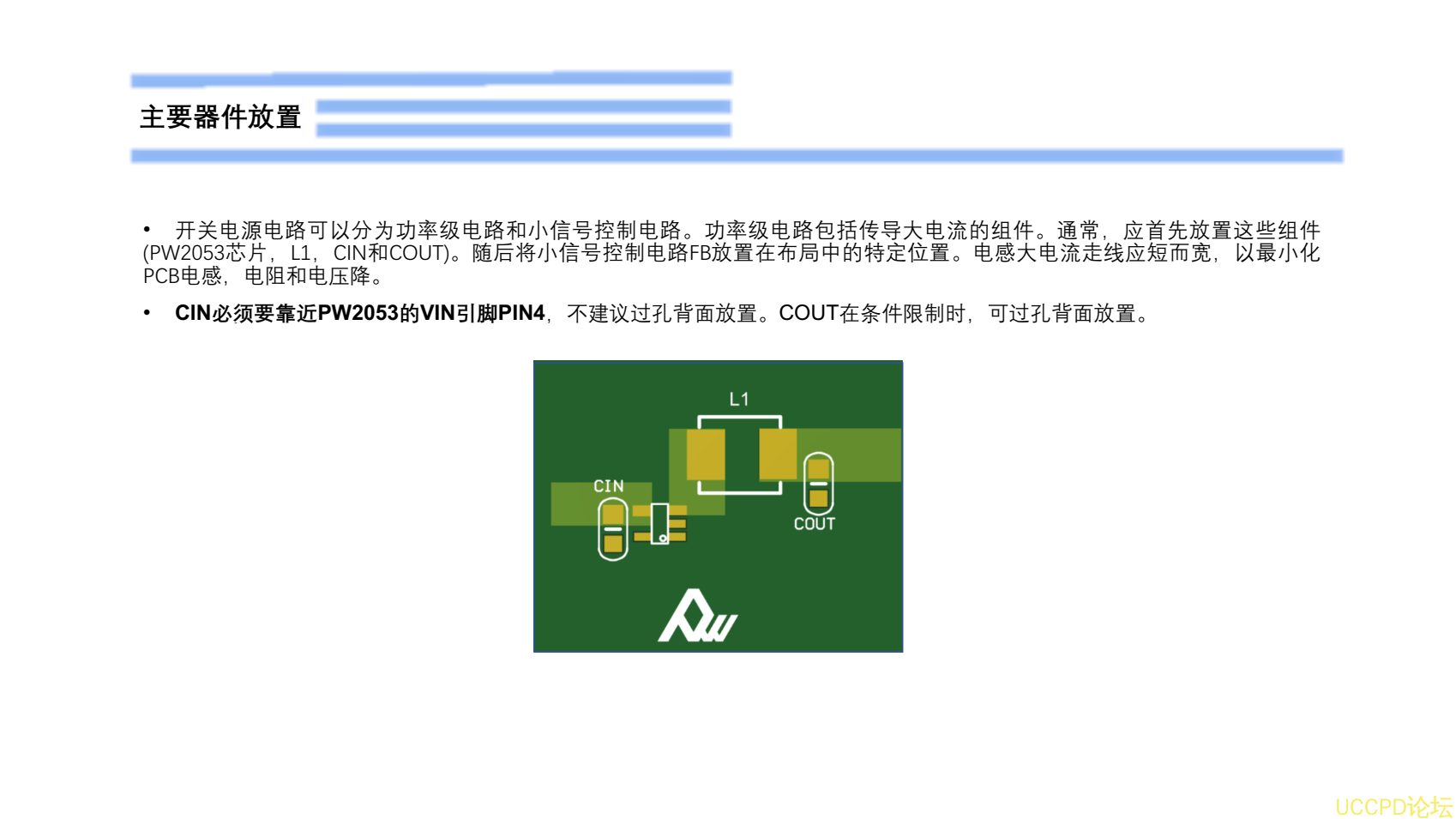

主要器件放置
• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2053芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。
• CIN 必须要靠近 PW2053 的 VIN 引脚 PIN4 ，不建议过孔背面放置。 COUT 在条件限制时，可过孔背面放置。
