12V转3V，12V转1.8V是DC-DC电源.PW2162

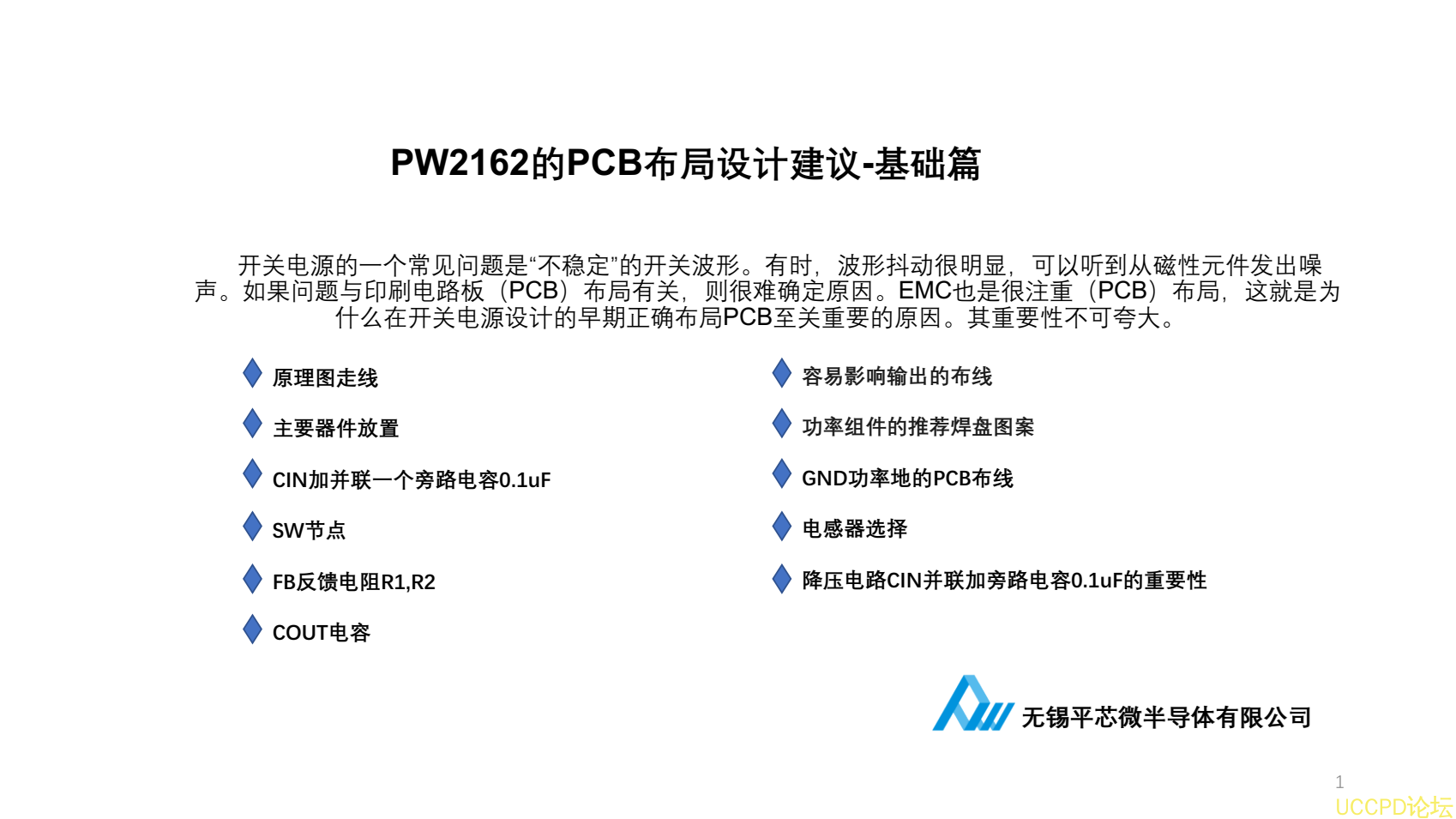

PW2162 的 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置

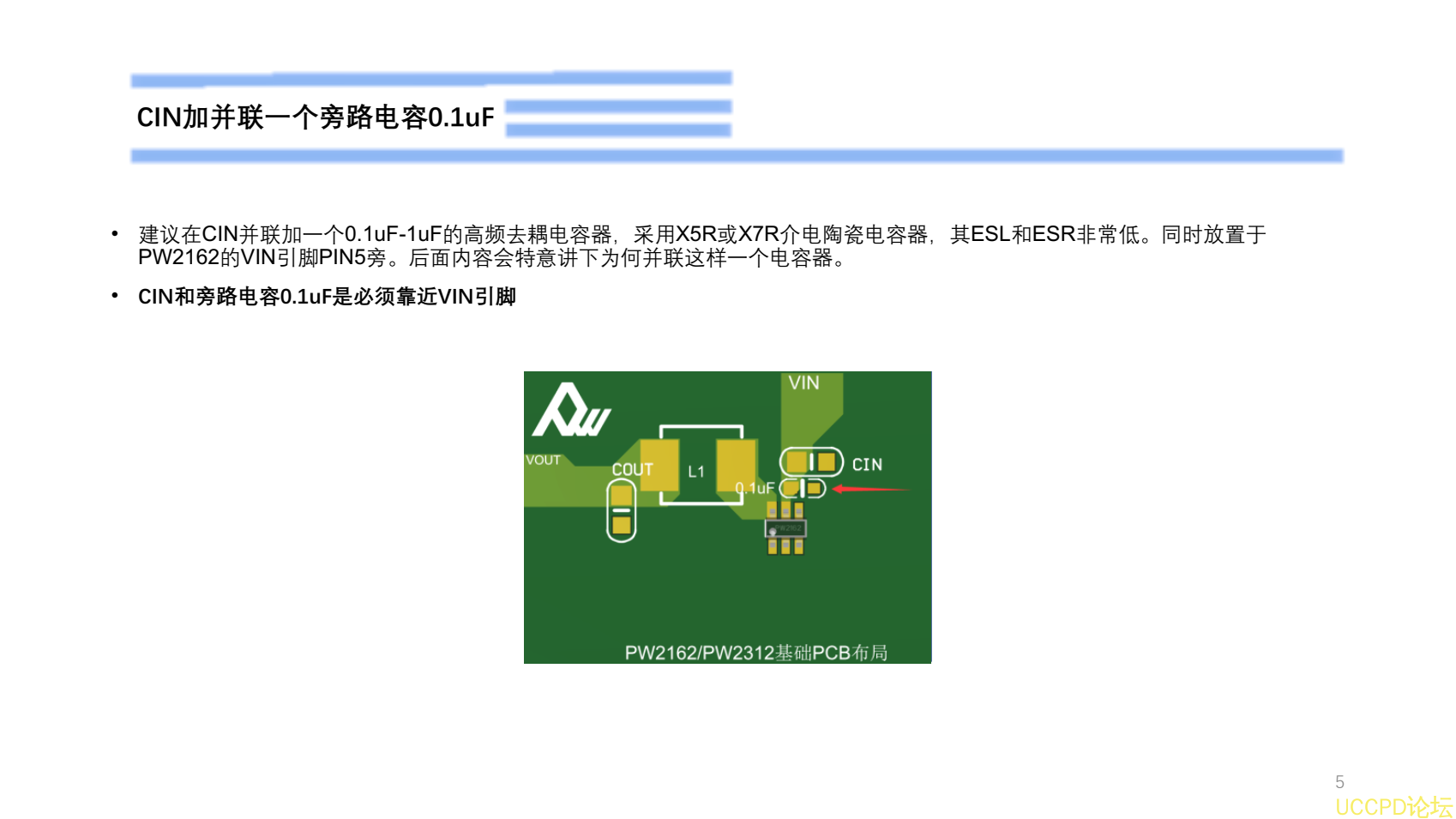

CIN加并联一个旁路电容0.1uF

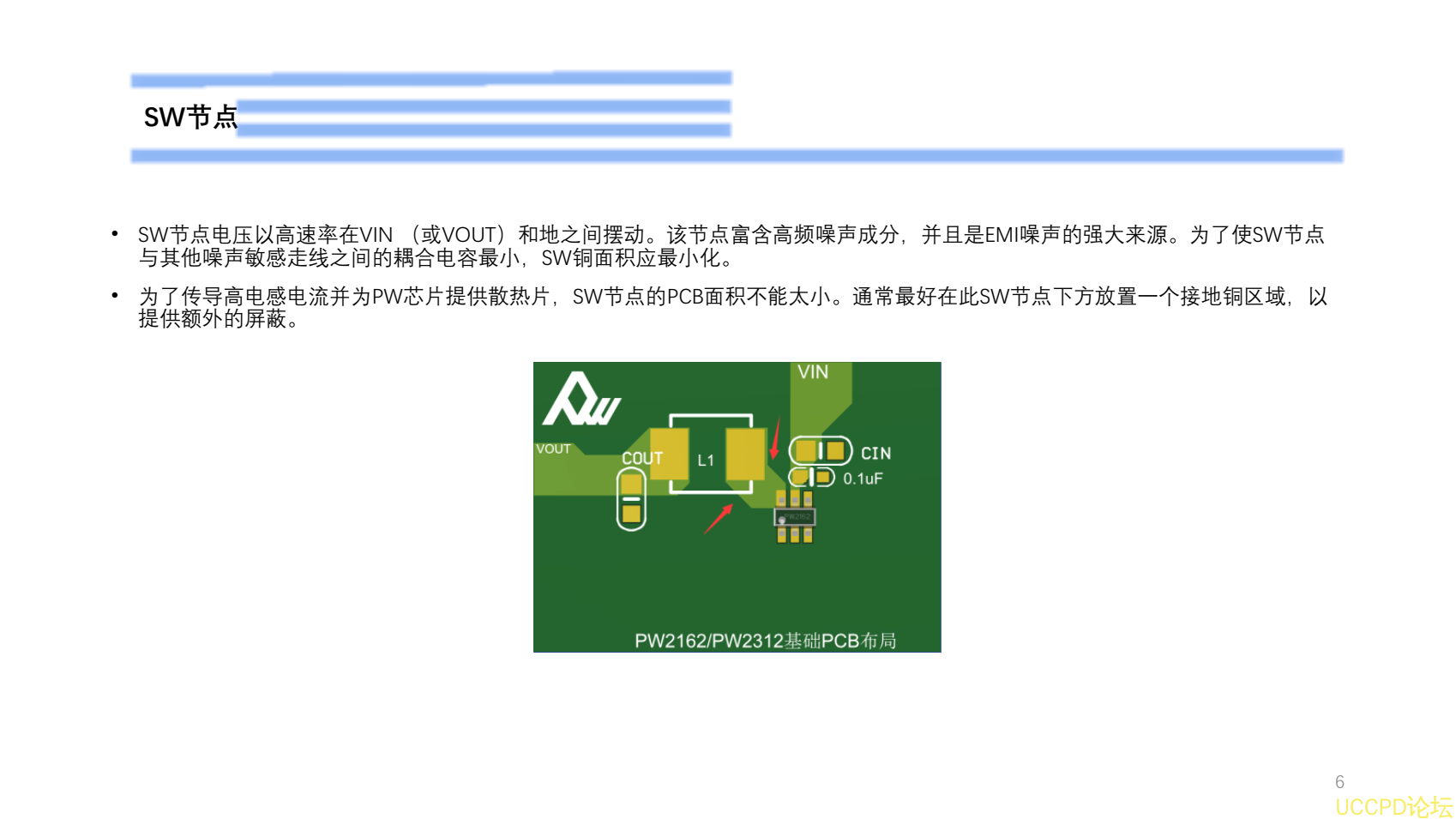

SW节点

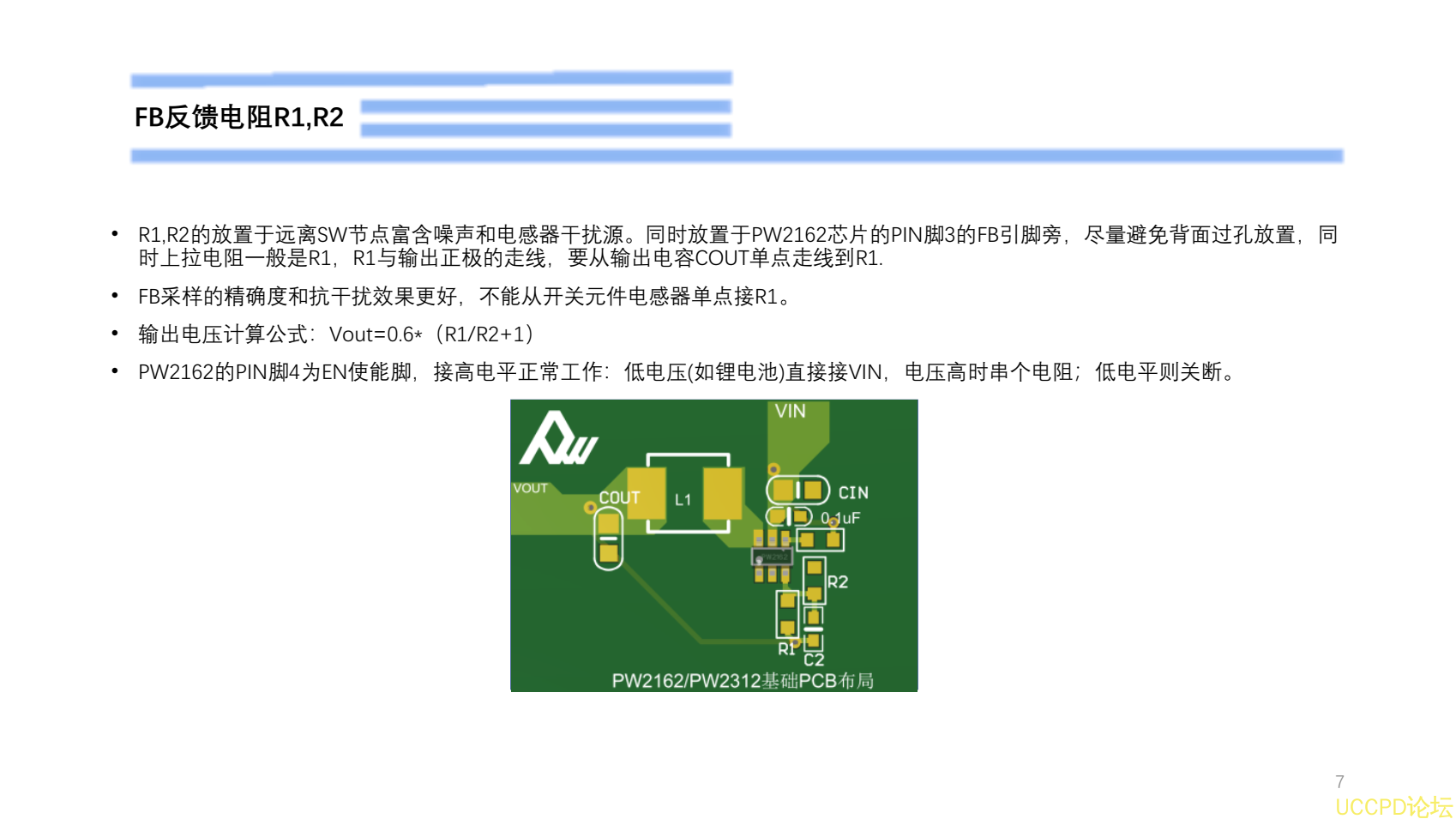

FB反馈电阻R1,R2

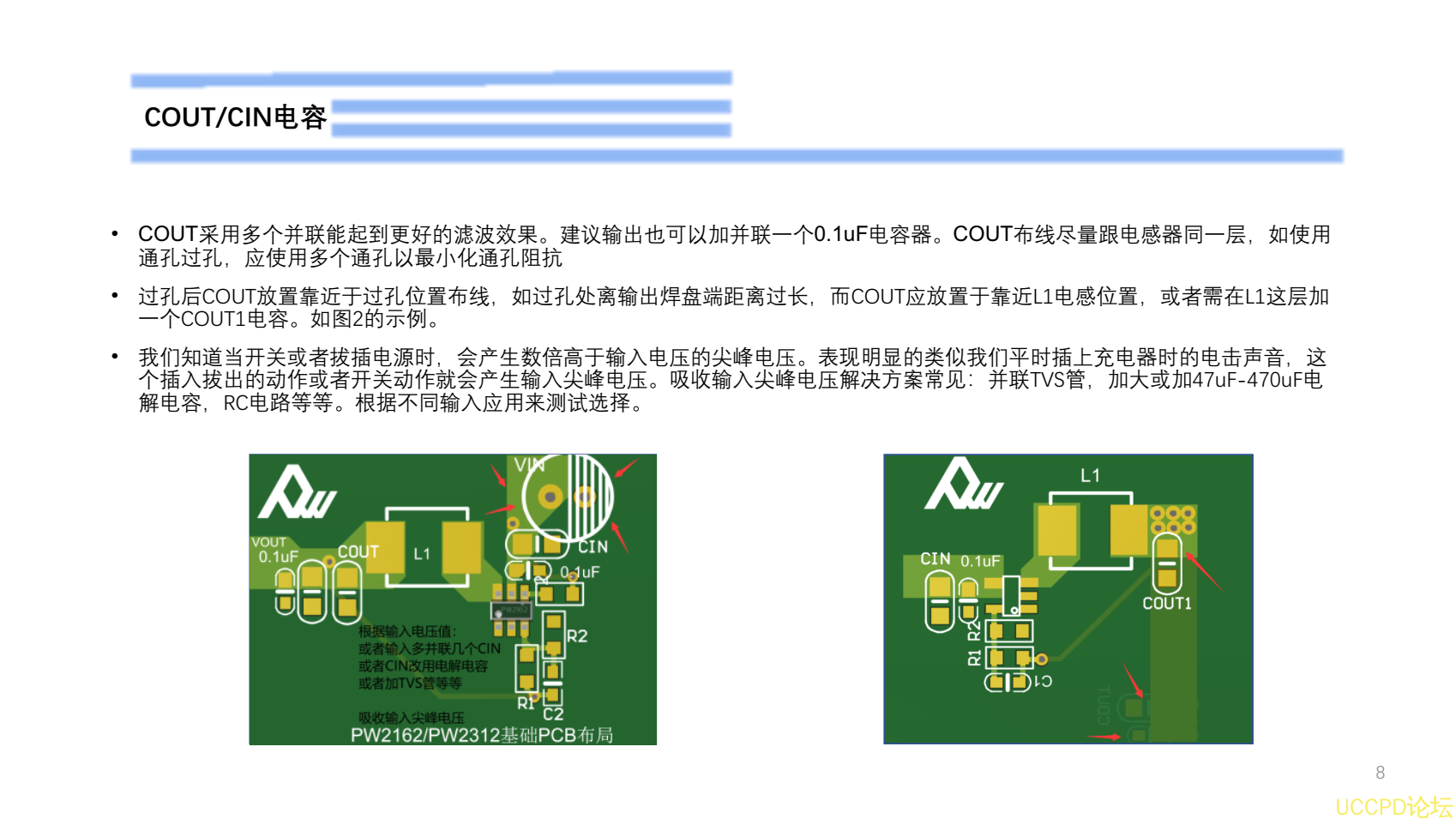

COUT电容

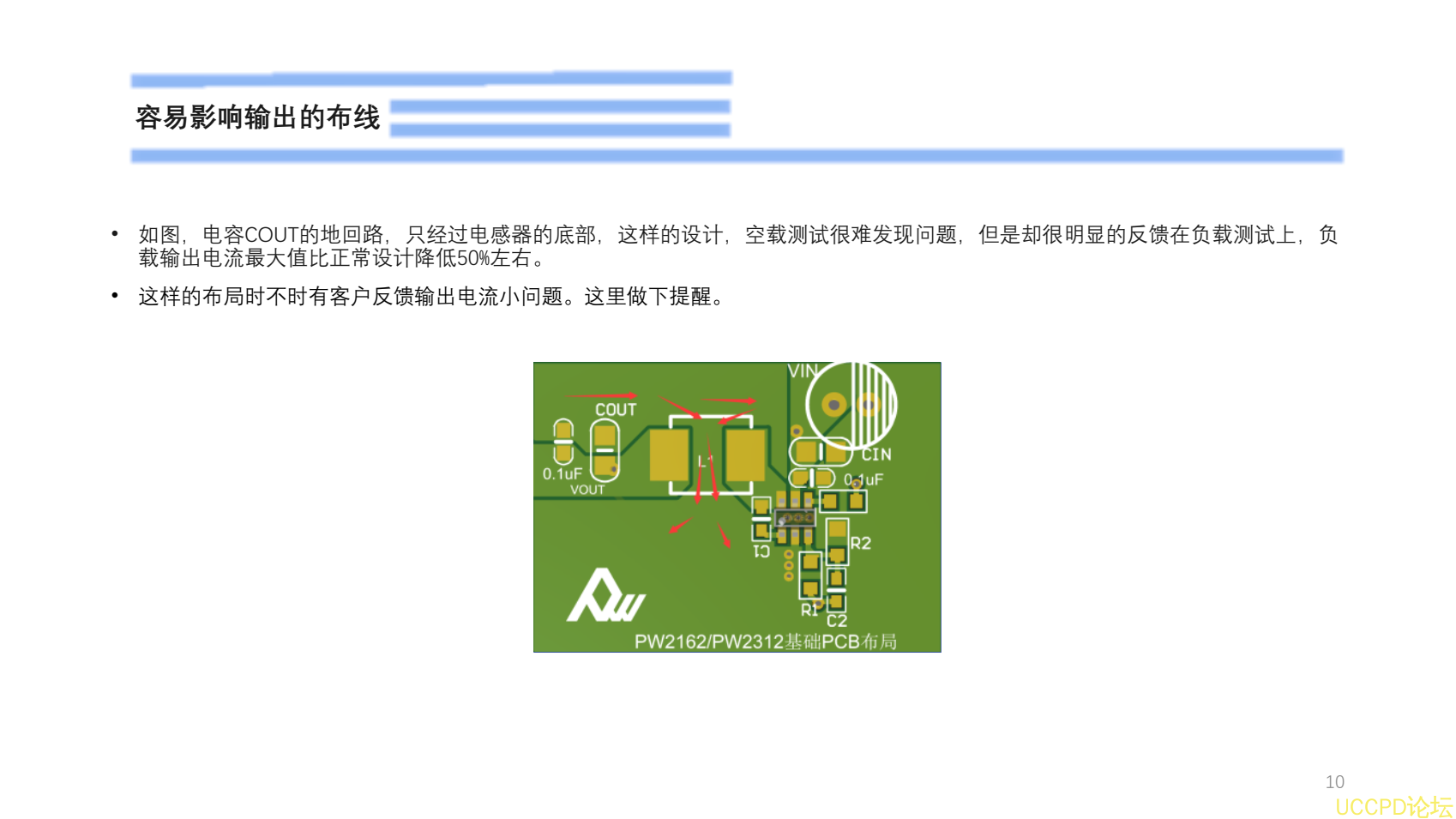

容易影响输出的布线

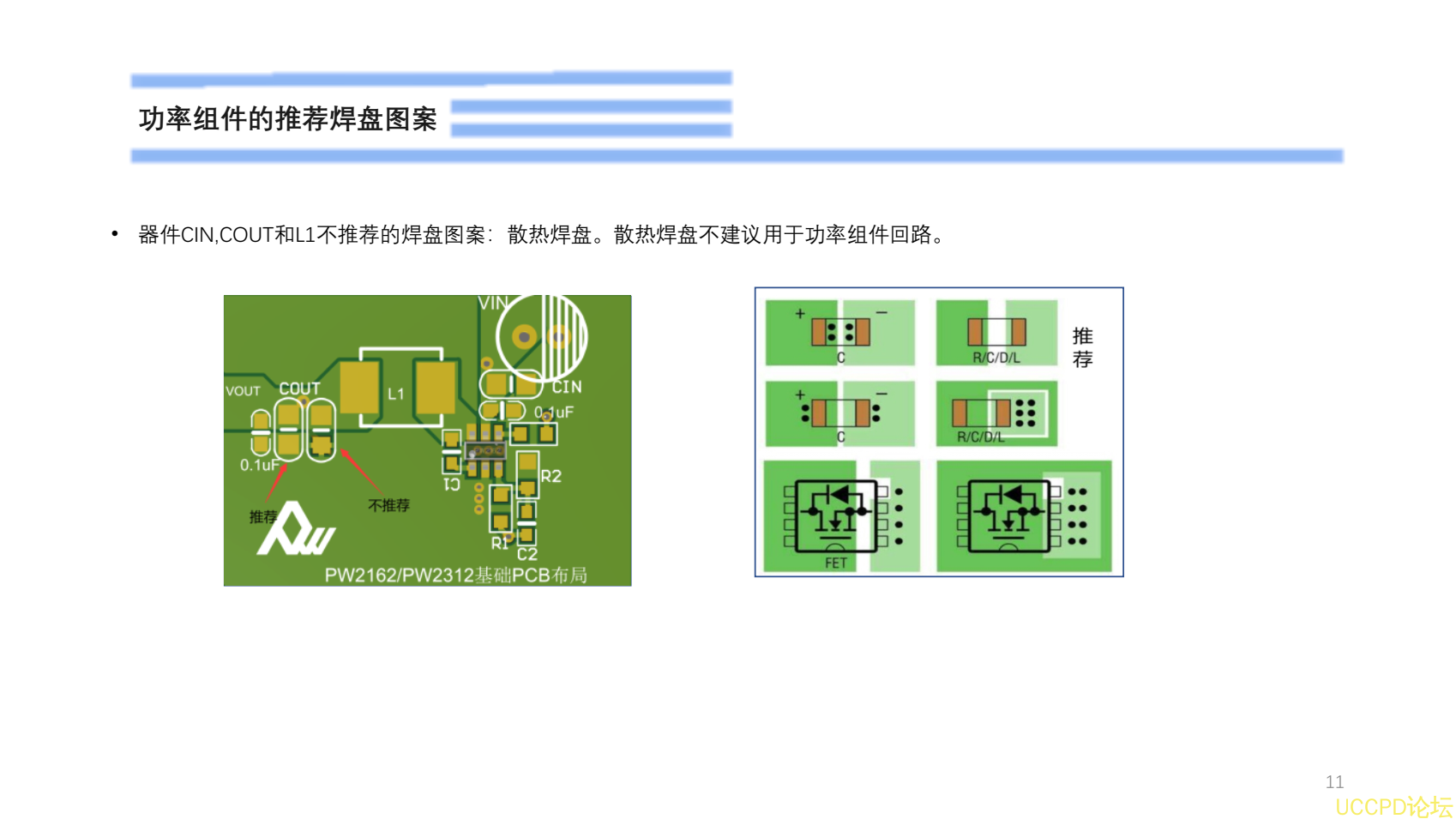

功率组件的推荐焊盘图案

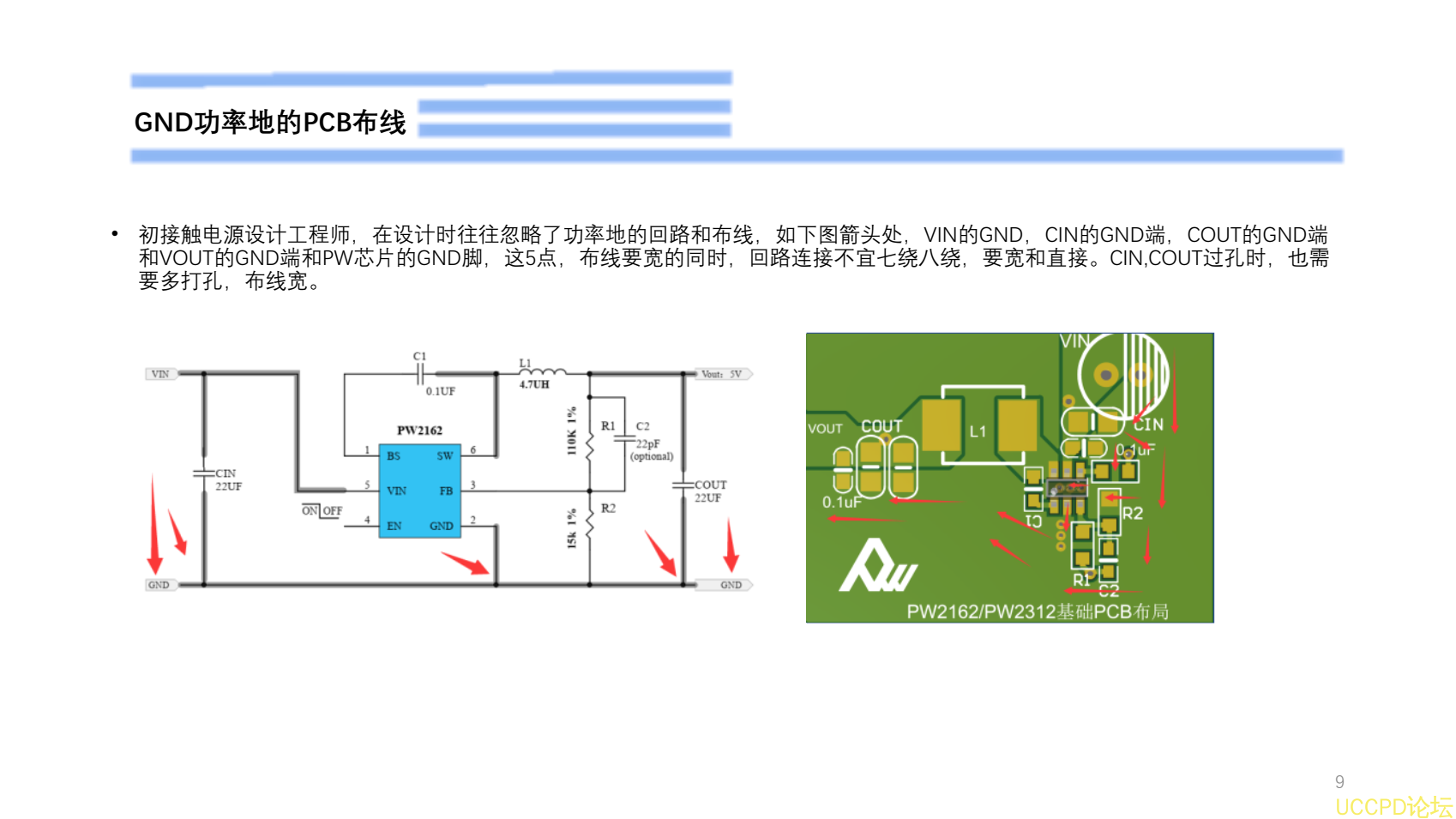

GND功率地的PCB布线
电感器选择
降压电路CIN并联加旁路电容0.1uF的重要性

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

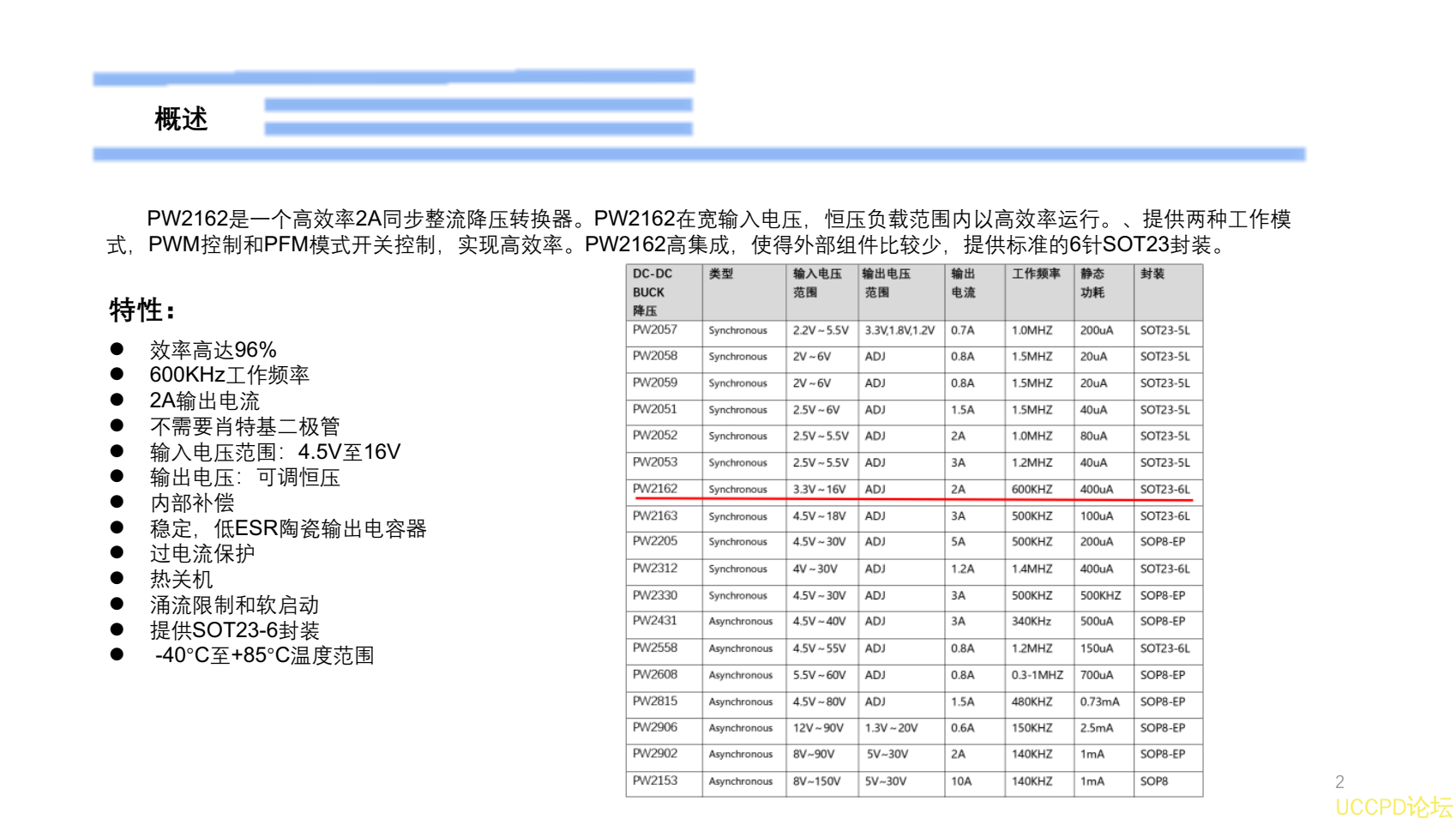

概述
PW2162 是一个高效率 2A 同步整流降压转换器。 PW2162 在宽输入电压，恒压负载范围内以高效率运行。 、 提供两种工作模
式， PWM 控制和 PFM 模式开关控制，实现高效率。 PW2162 高集成，使得外部组件比较少， 提供标准的 6 针 SOT23 封装。
特性：
 效率高达 96%
 600KHz 工作频率
 2A 输出电流
 不需要肖特基二极管
 输入电压范围： 4.5V 至 16V
 输出电压：可调恒压
 内部补偿
 稳定，低 ESR 陶瓷输出电容器
 过电流保护
 热关机
 涌流限制和软启动
 提供 SOT23-6 封装
 -40 ° C 至 +85 ° C 温度范围

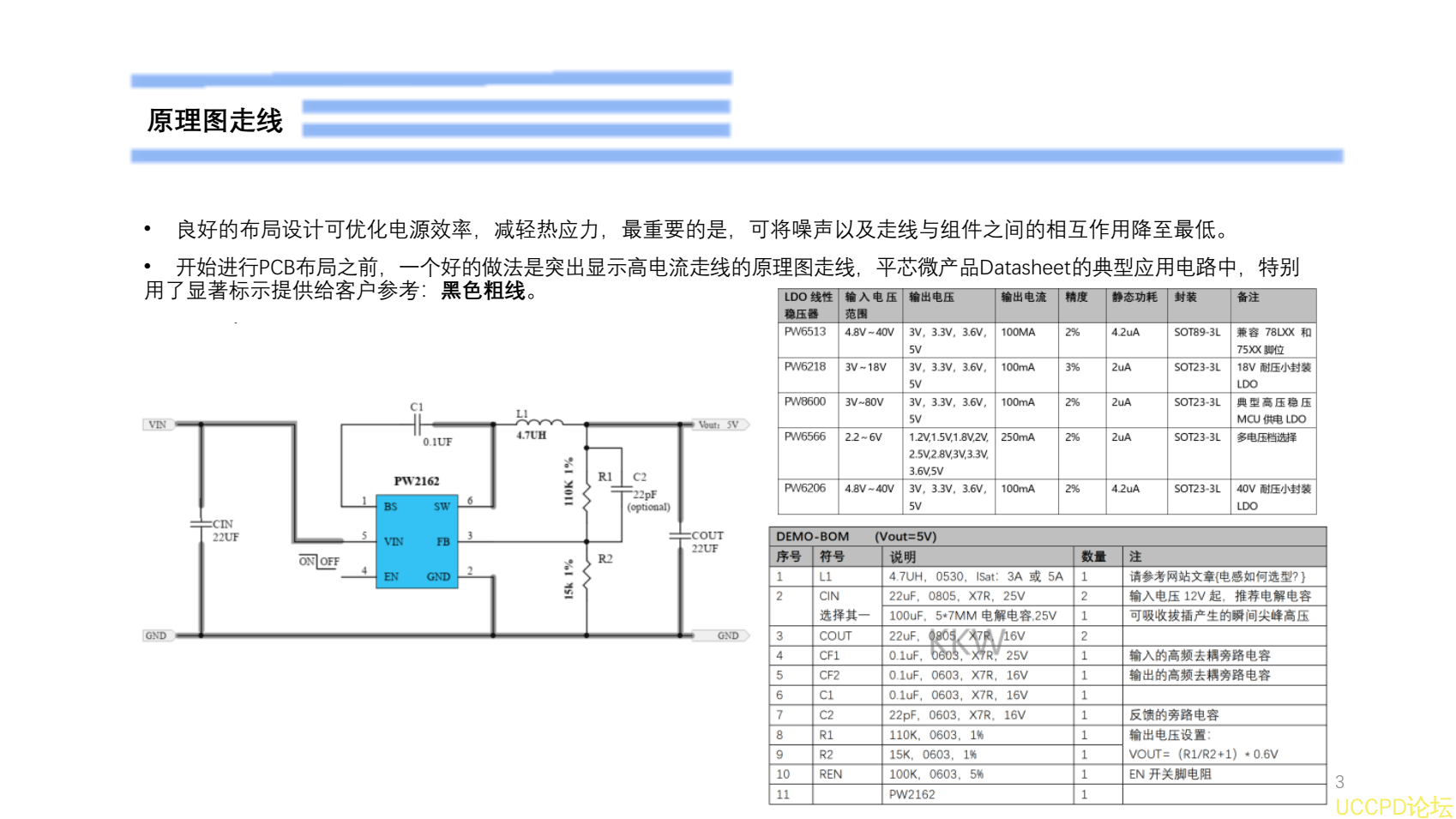

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线 。

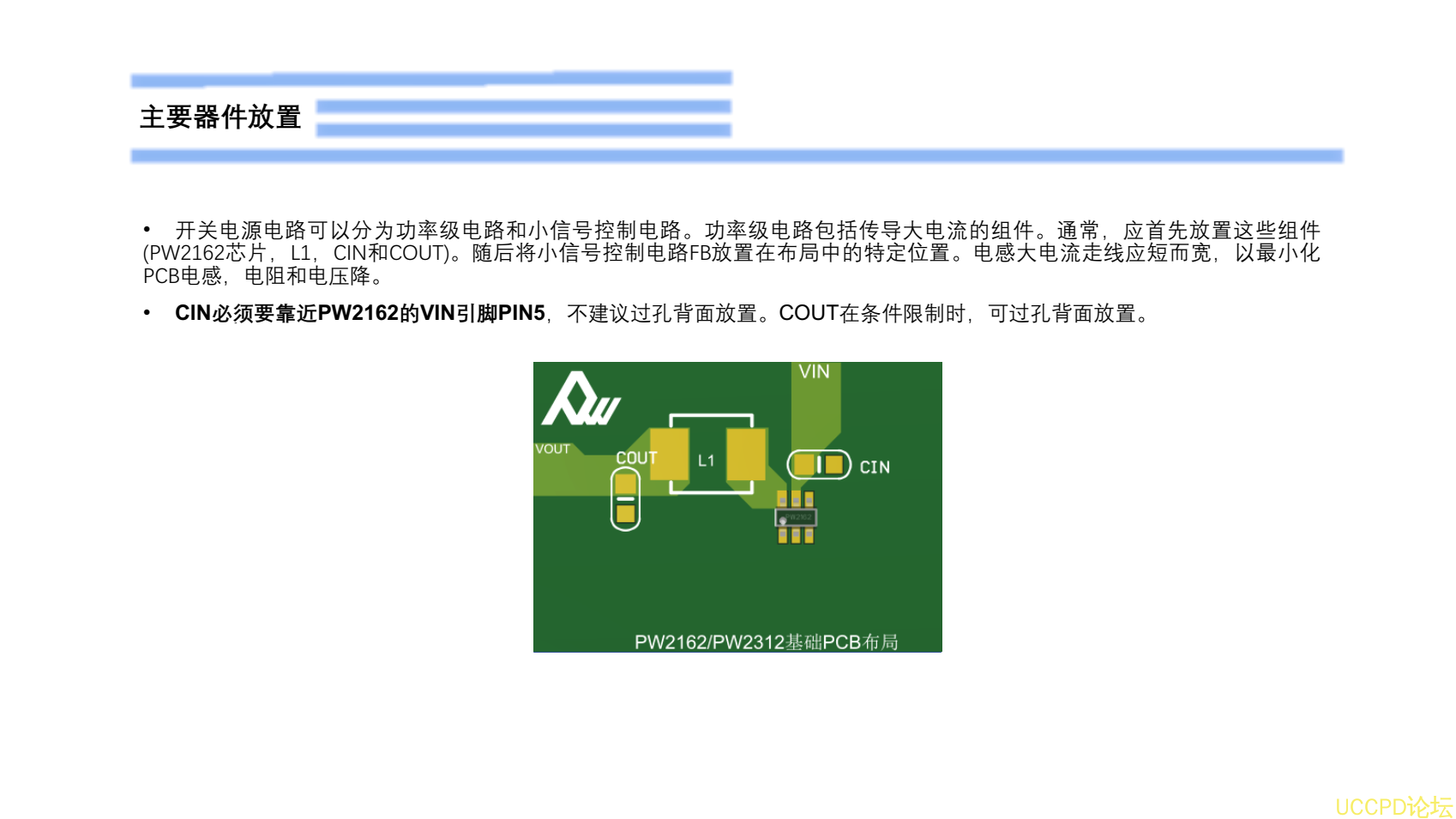

主要器件放置
• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2162芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。
• CIN必须要靠近 PW2162的 VIN引脚 PIN5 ，不建议过孔背面放置。 COUT 在条件限制时，可过孔背面放置。
