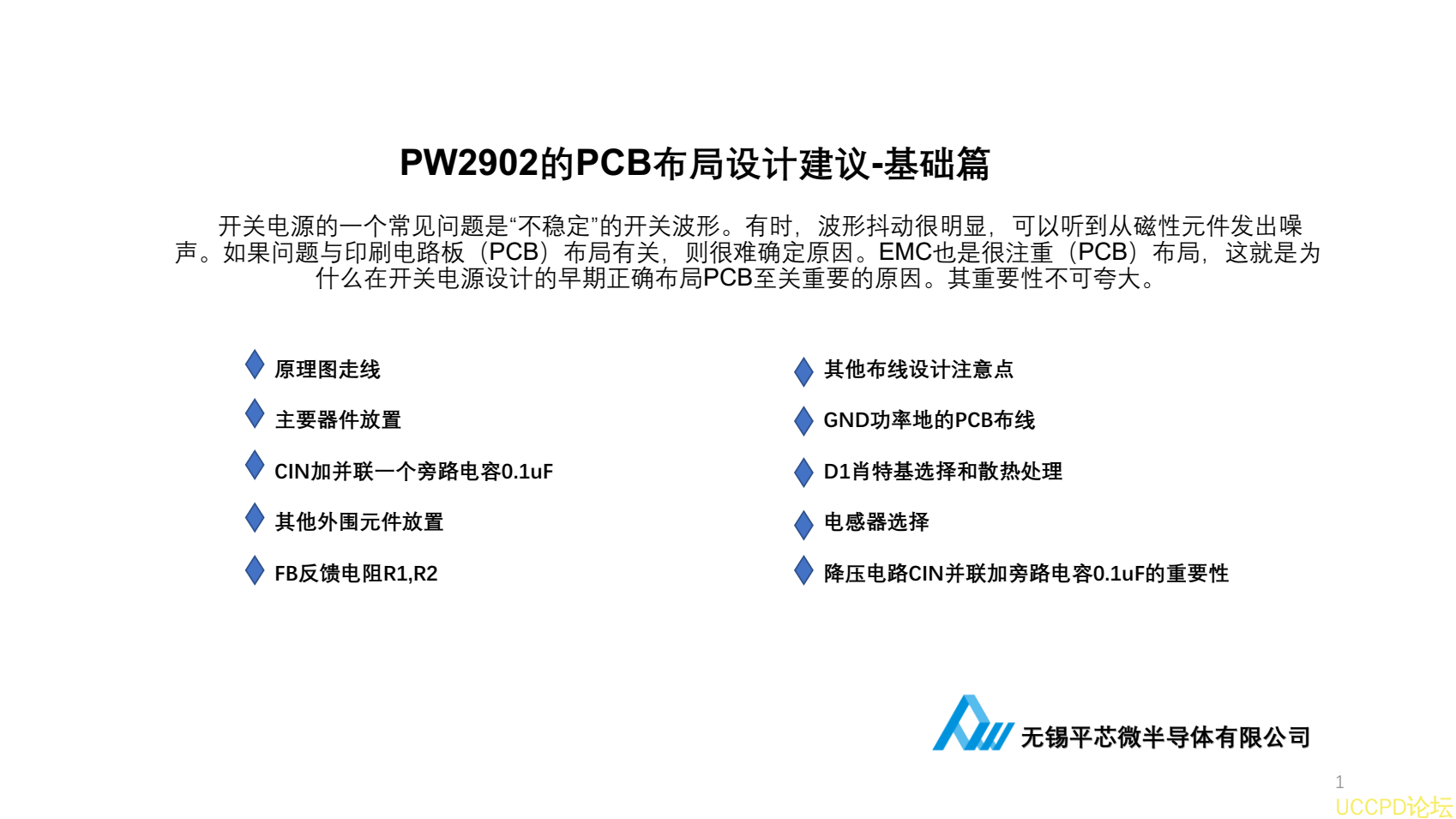

PW2902 的 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
其他外围元件放置

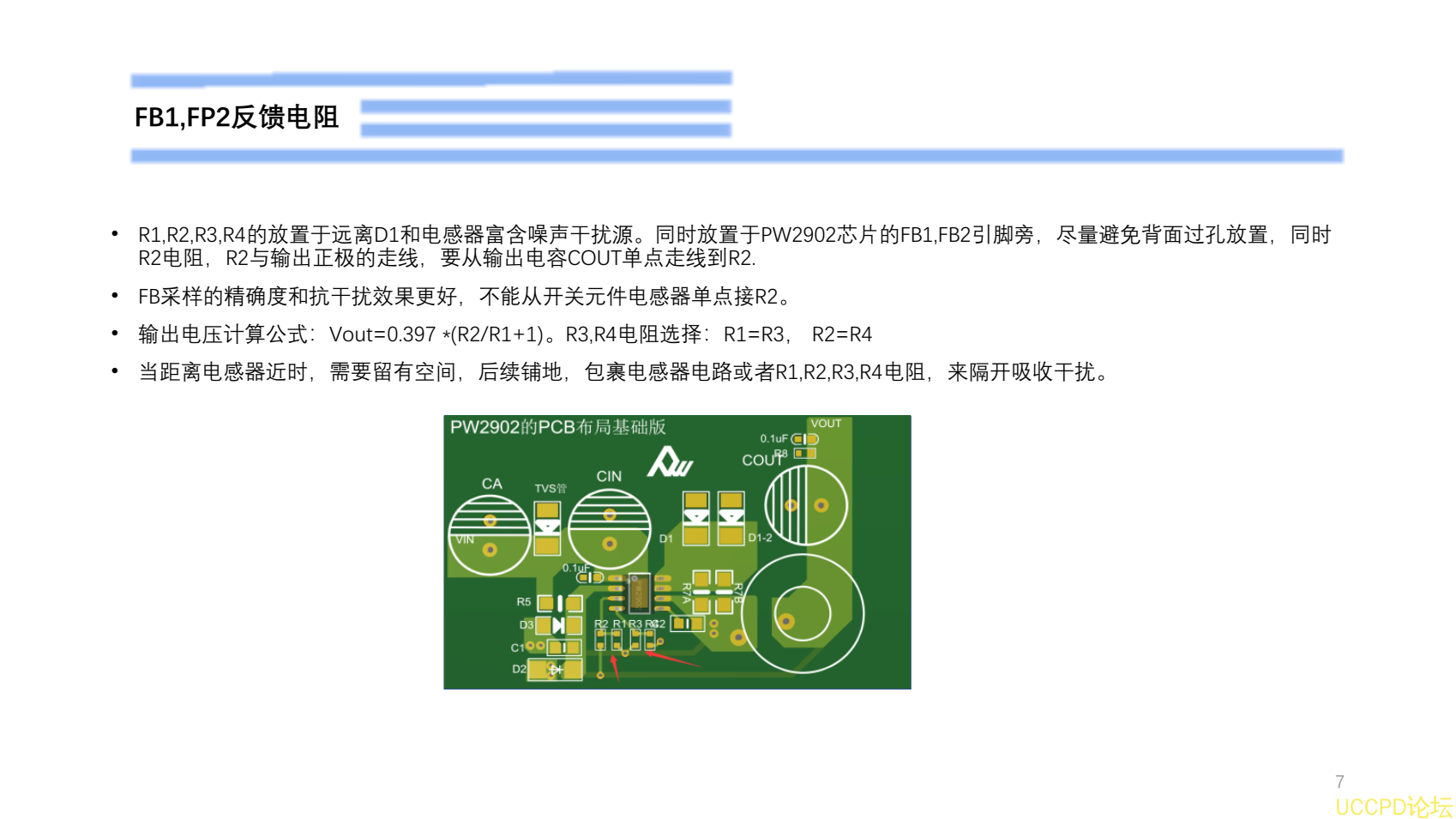

FB反馈电阻R1,R2

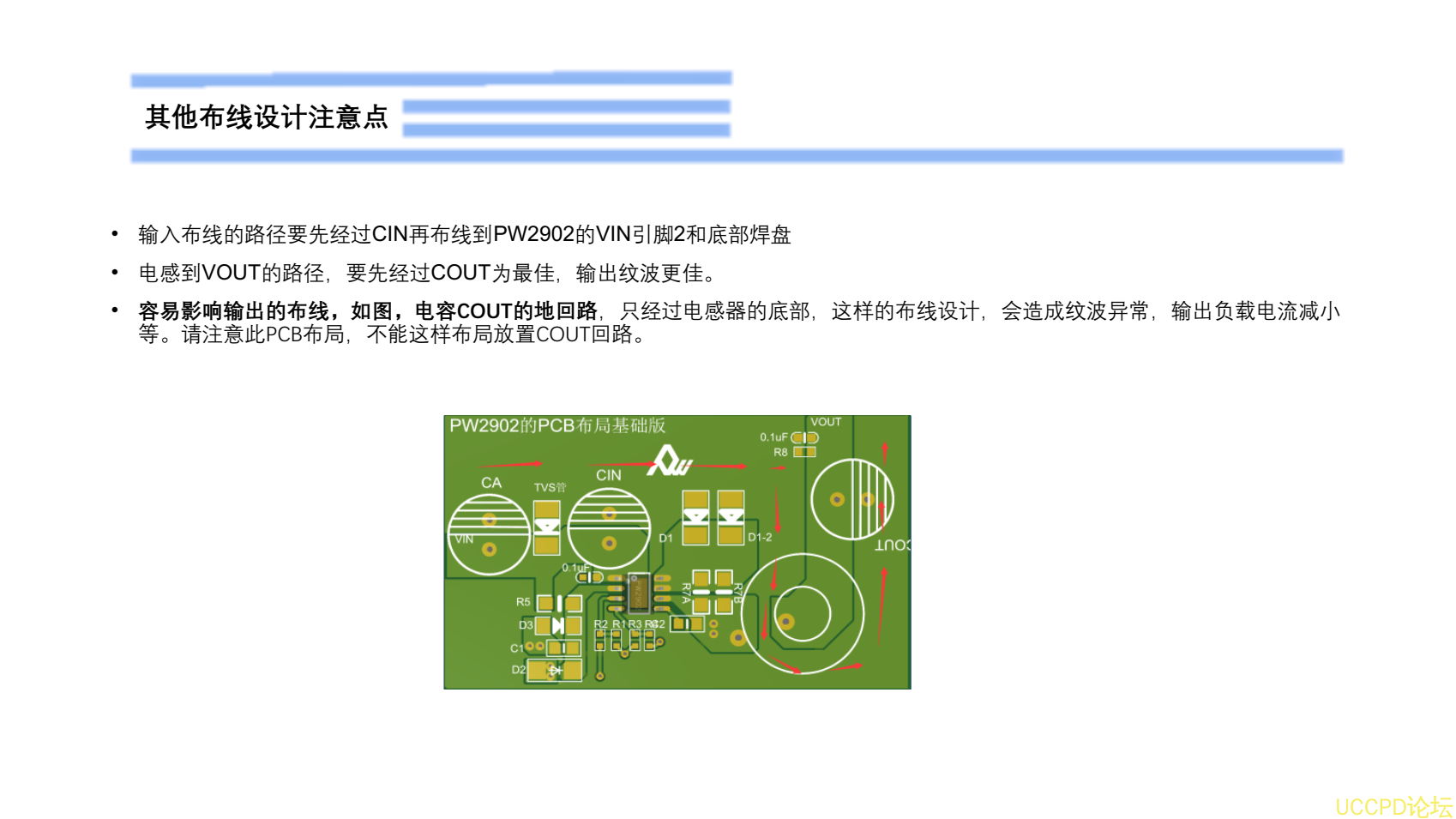

其他布线设计注意点

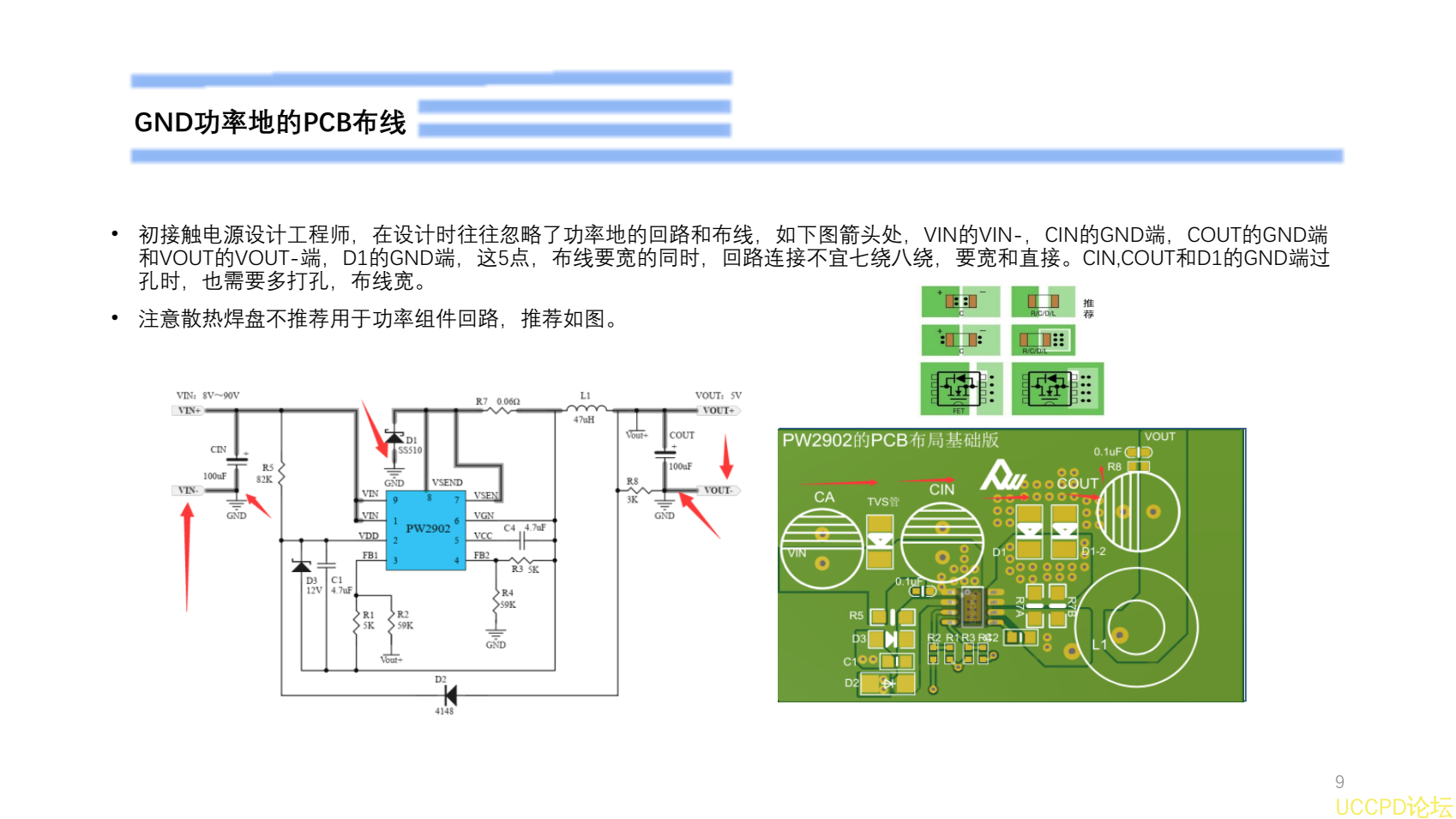

GND功率地的PCB布线

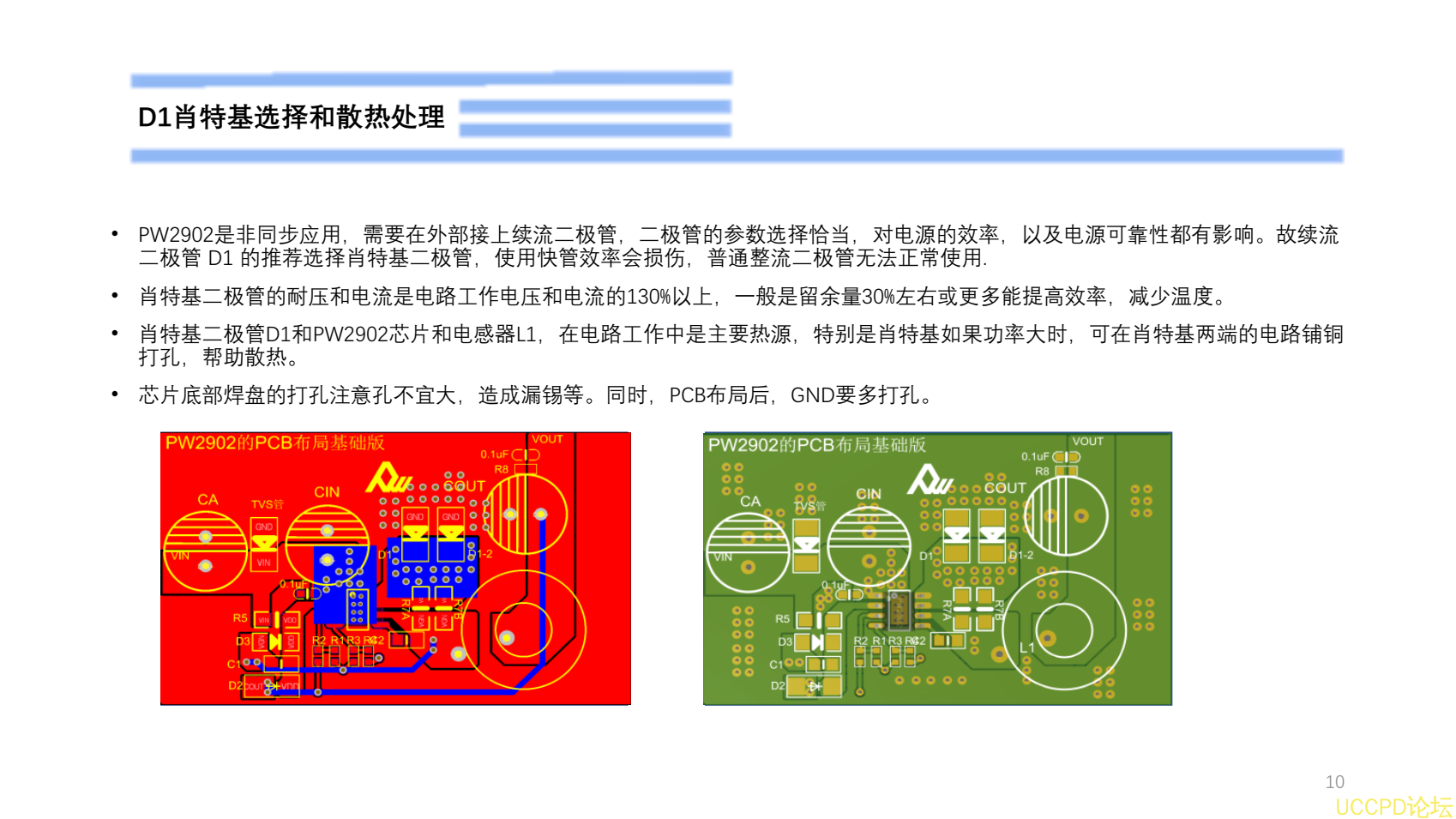

D1肖特基选择和散热处理

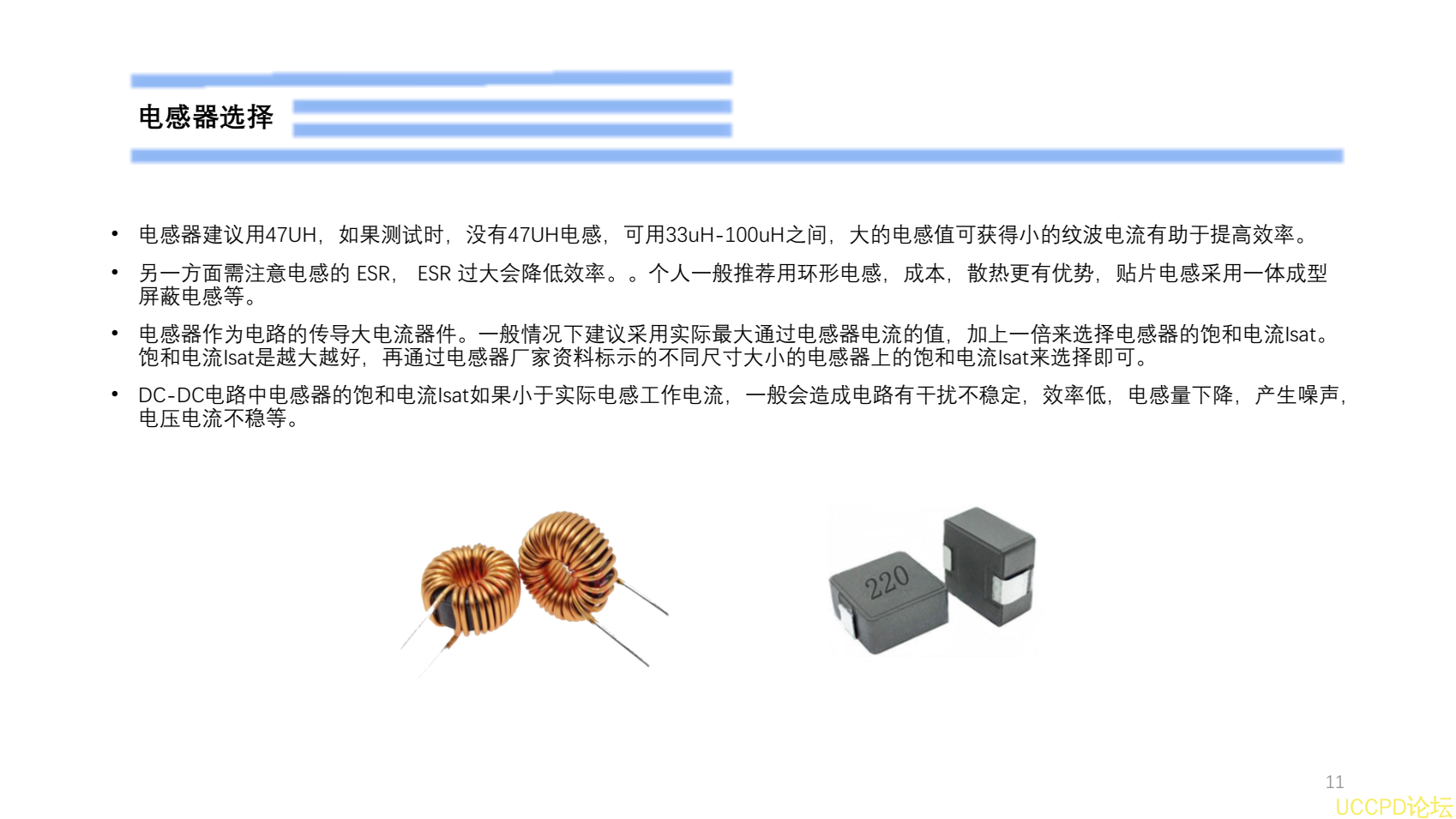

电感器选择
降压电路CIN并联加旁路电容0.1uF的重要性

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

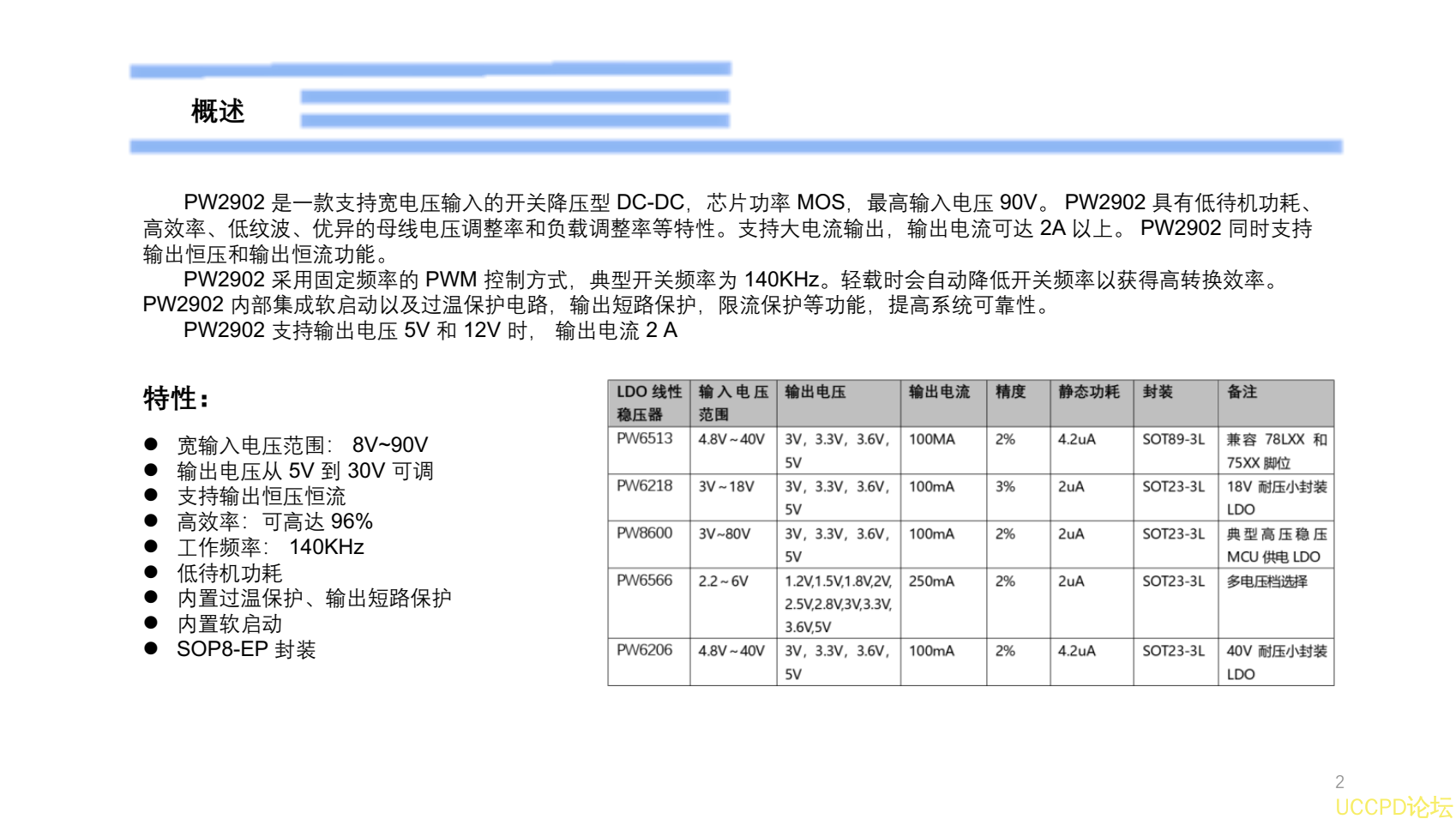

概述
PW2902 是一款支持宽电压输入的开关降压型 DC-DC ，芯片功率 MOS ，最高输入电压 90V 。 PW2902 具有低待机功耗、
高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可达 2A 以上。 PW2902 同时支持
输出恒压和输出恒流功能。
PW2902 采用固定频率的 PWM 控制方式，典型开关频率为 140KHz 。轻载时会自动降低开关频率以获得高转换效率。
PW2902 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。
PW2902 支持输出电压 5V 和 12V 时， 输出电流 2 A
特性：
l 宽输入电压范围： 8V~90V
l 输出电压从 5V 到 30V 可调
l 支持输出恒压恒流
l 高效率：可高达 96%
l 工作频率： 140KHz
l 低待机功耗
l 内置过温保护、输出短路保护
l 内置软启动
l SOP8-EP 封装

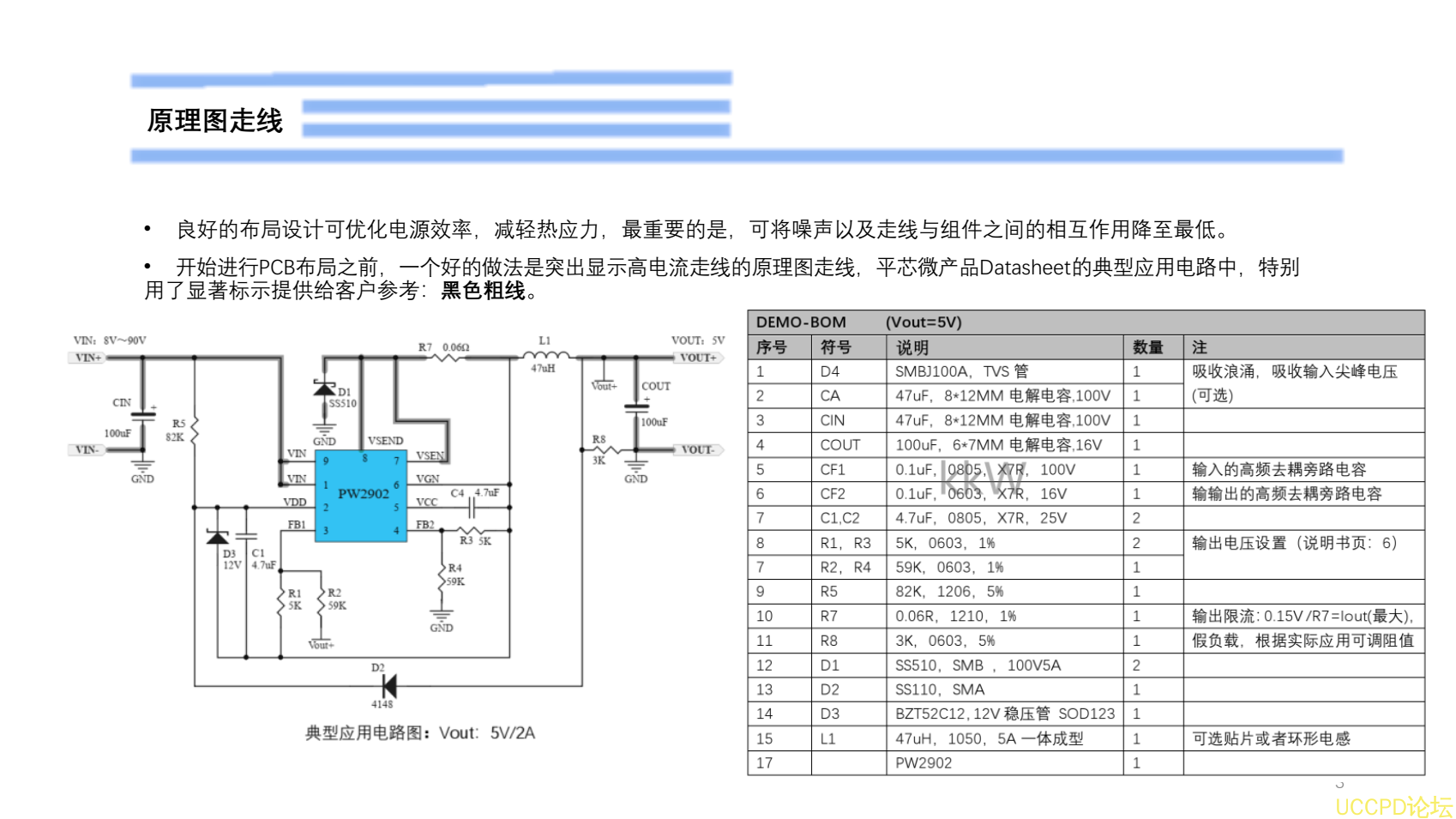

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线 。

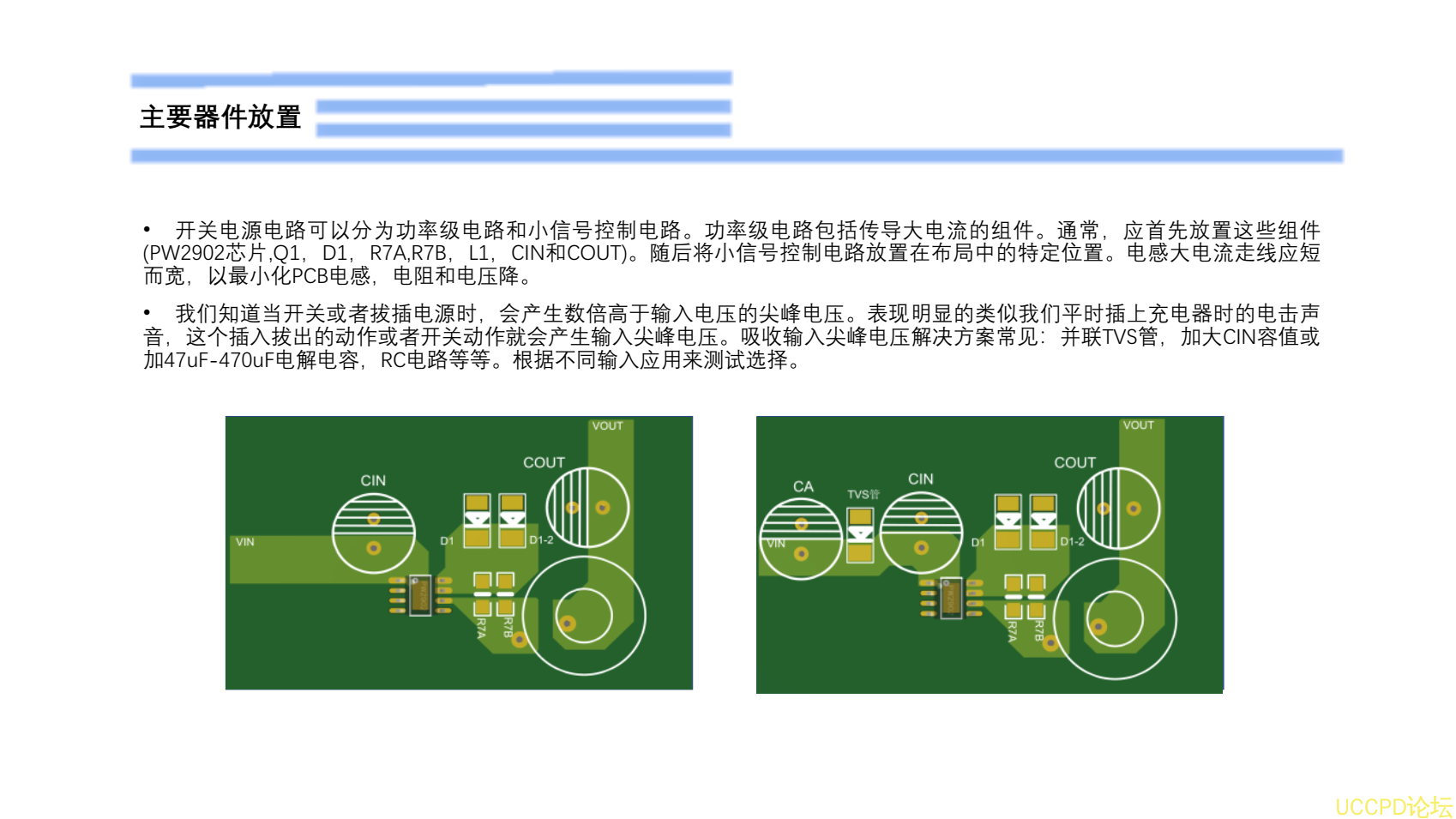

主要器件放置
• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2902芯片,Q1， D1， R7A,R7B， L1， CIN和COUT)。 随后将小信号控制电路放置在布局中的特定位置。 电感大电流走线应短
而宽，以最小化PCB电感，电阻和电压降。
• 我们知道当开关或者拔插电源时， 会产生数倍高于输入电压的尖峰电压。 表现明显的类似我们平时插上充电器时的电击声
音， 这个插入拔出的动作或者开关动作就会产生输入尖峰电压。 吸收输入尖峰电压解决方案常见： 并联TVS管， 加大CIN容值或
加47uF-470uF电解电容， RC电路等等。根据不同输入应用来测试选择。

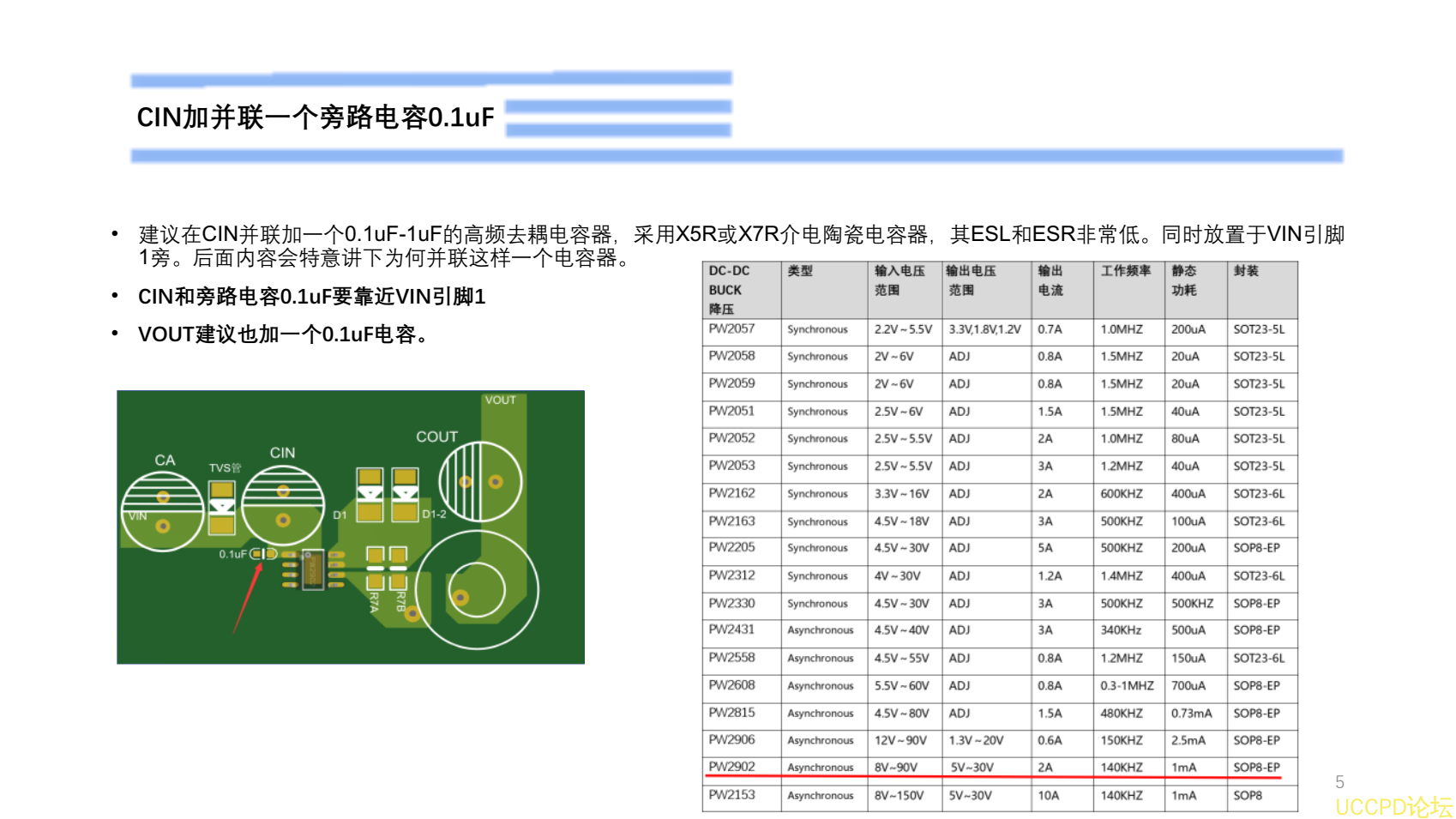

CIN加并联一个旁路电容0.1uF
• 建议在CIN 并联加一个0.1uF-1uF 的高频去耦电容器，采用X5R 或X7R 介电陶瓷电容器，其ESL 和ESR 非常低。同时放置于VIN 引脚
1 旁。后面内容会特意讲下为何并联这样一个电容器。
• CIN和旁路电容0.1uF要靠近VIN引脚1
• VOUT建议也加一个0.1uF电容。
