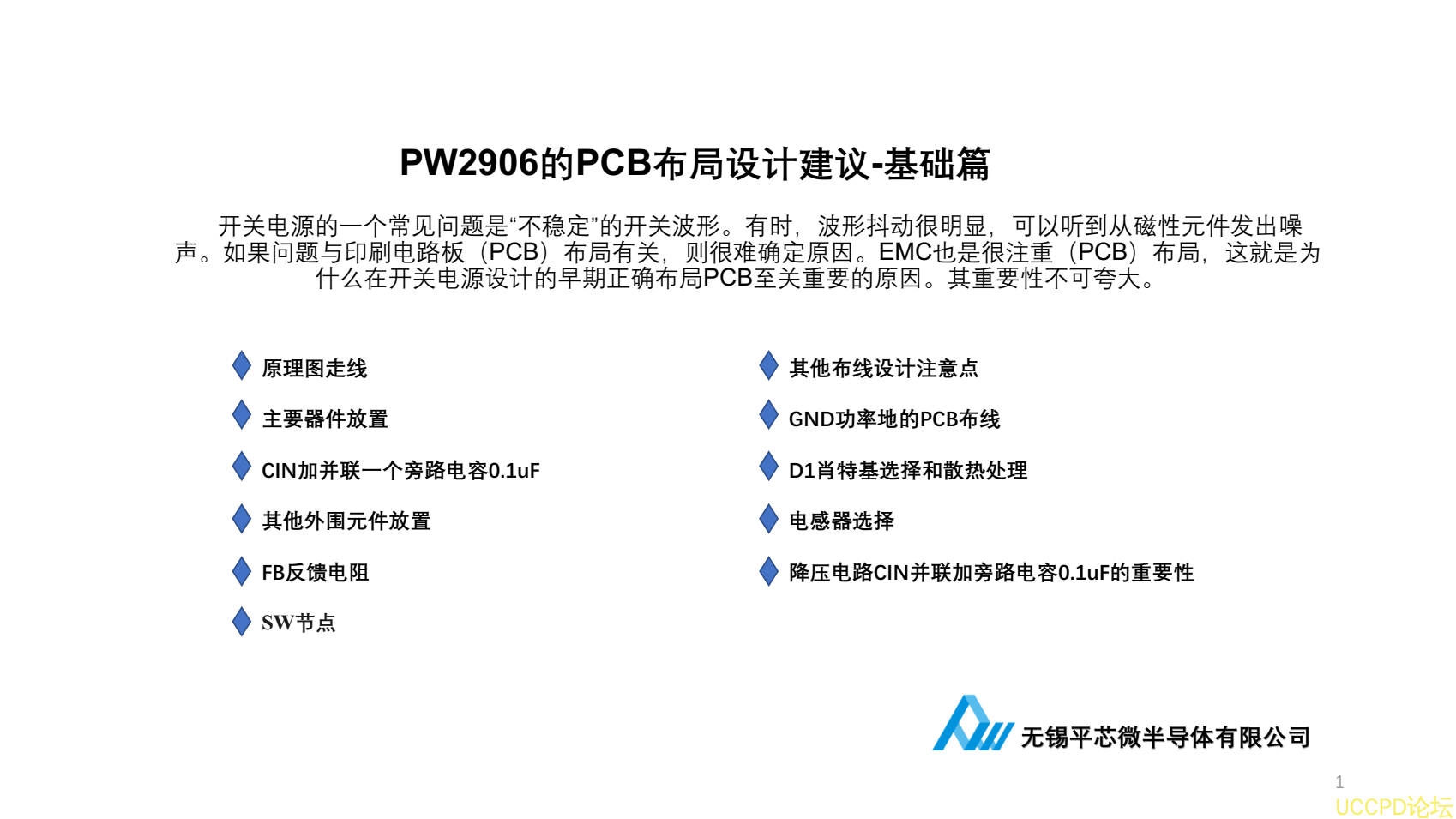

开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置

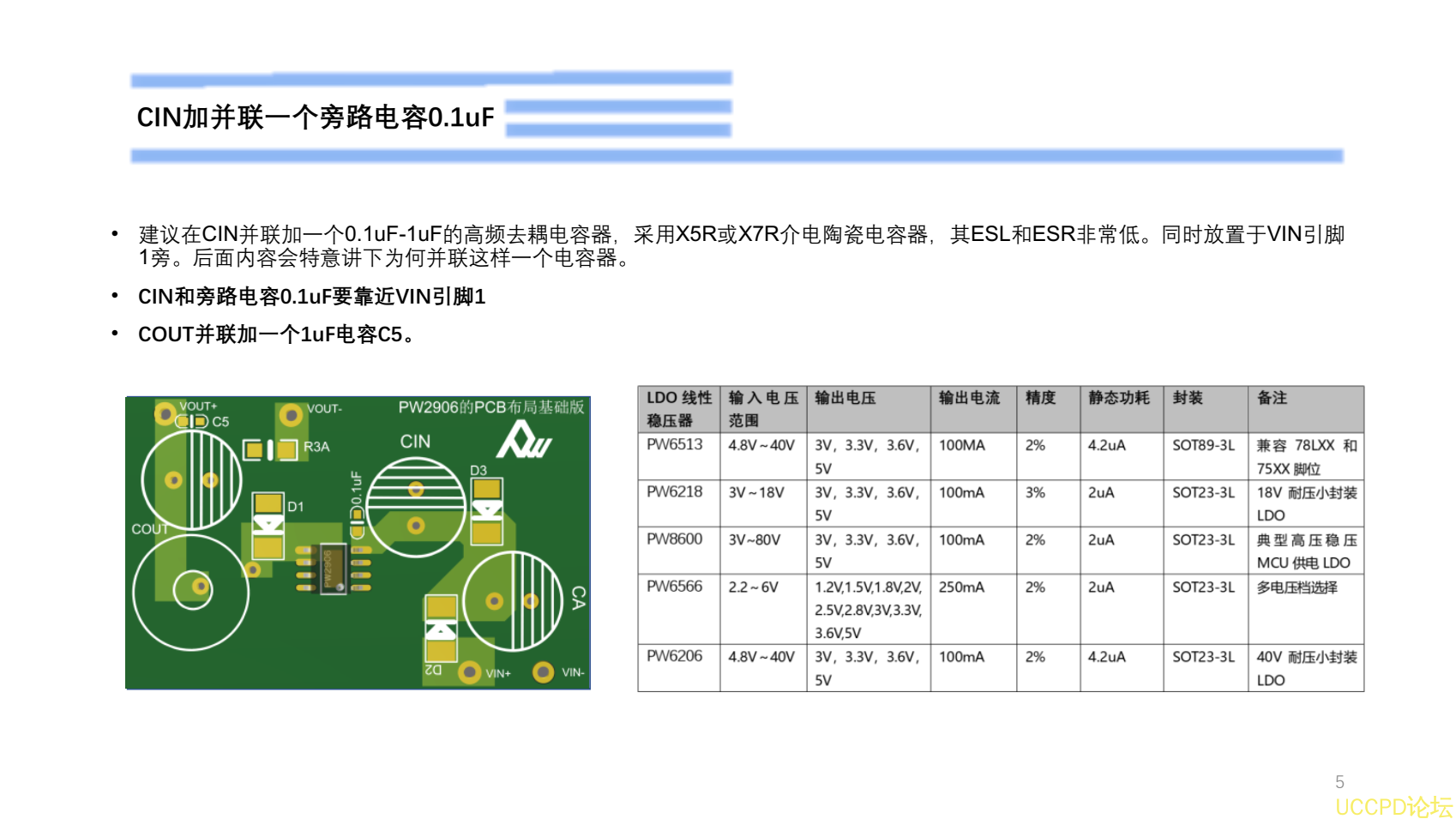

CIN加并联一个旁路电容0.1uF

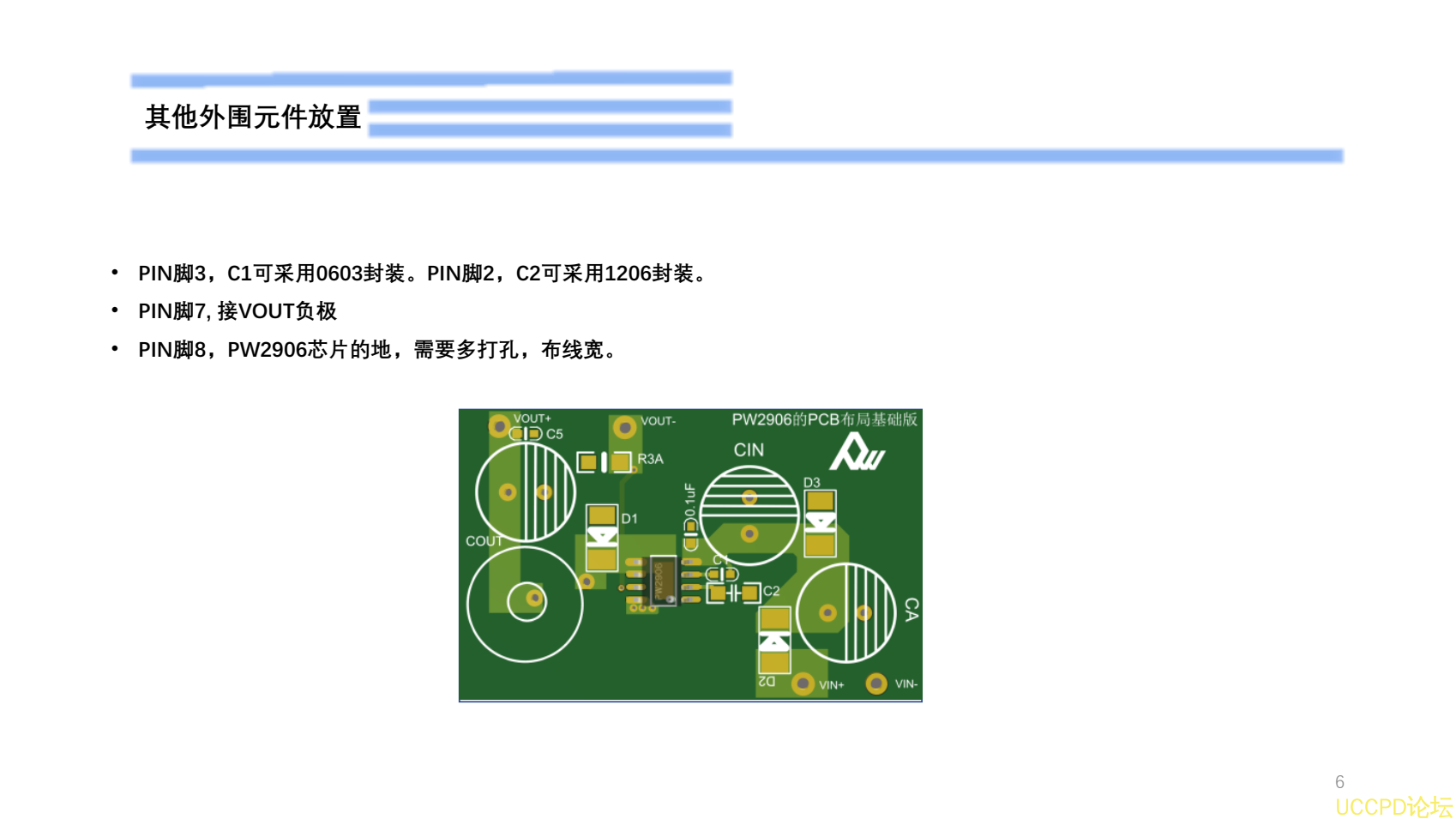

其他外围元件放置

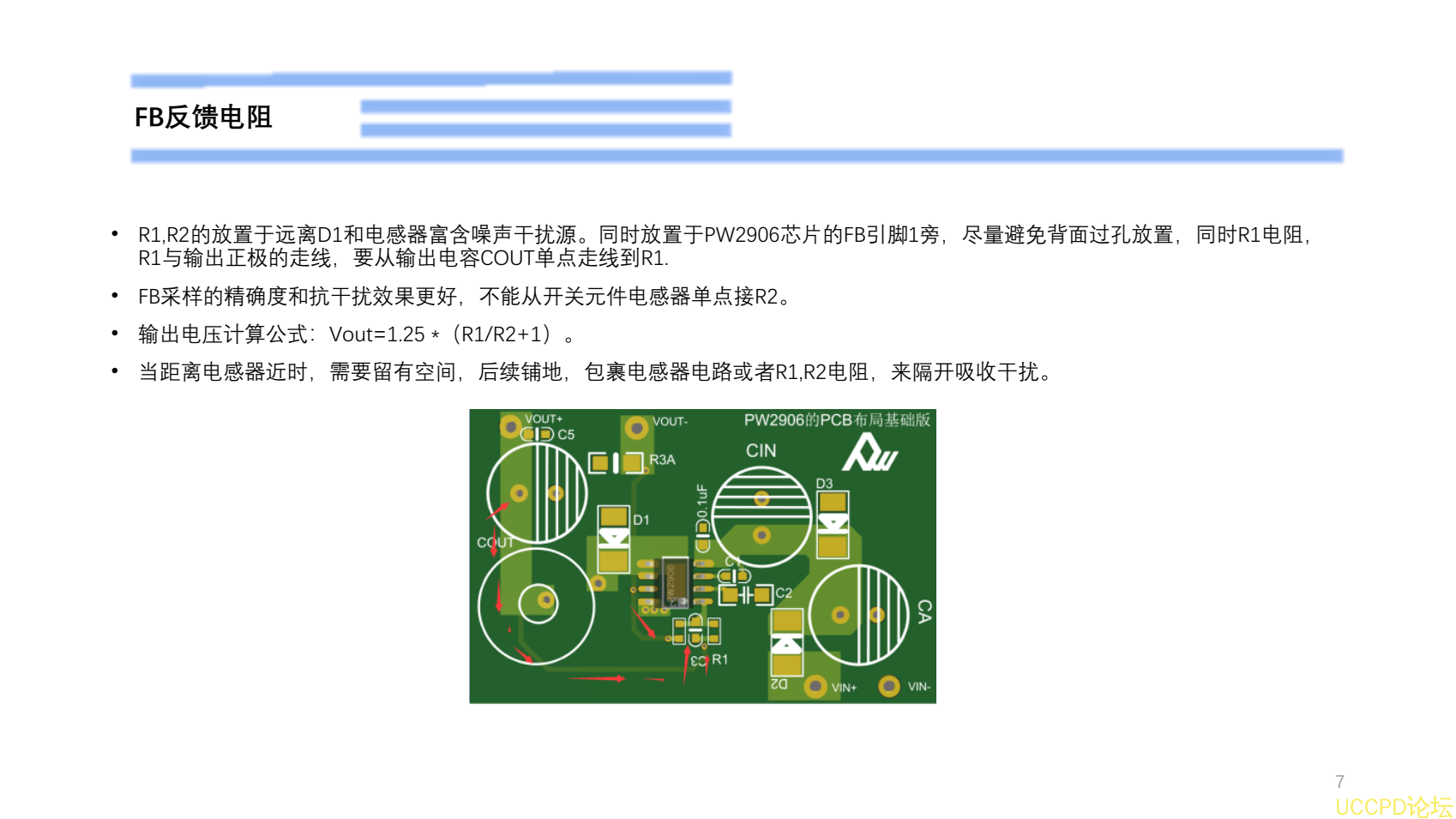

FB反馈电阻

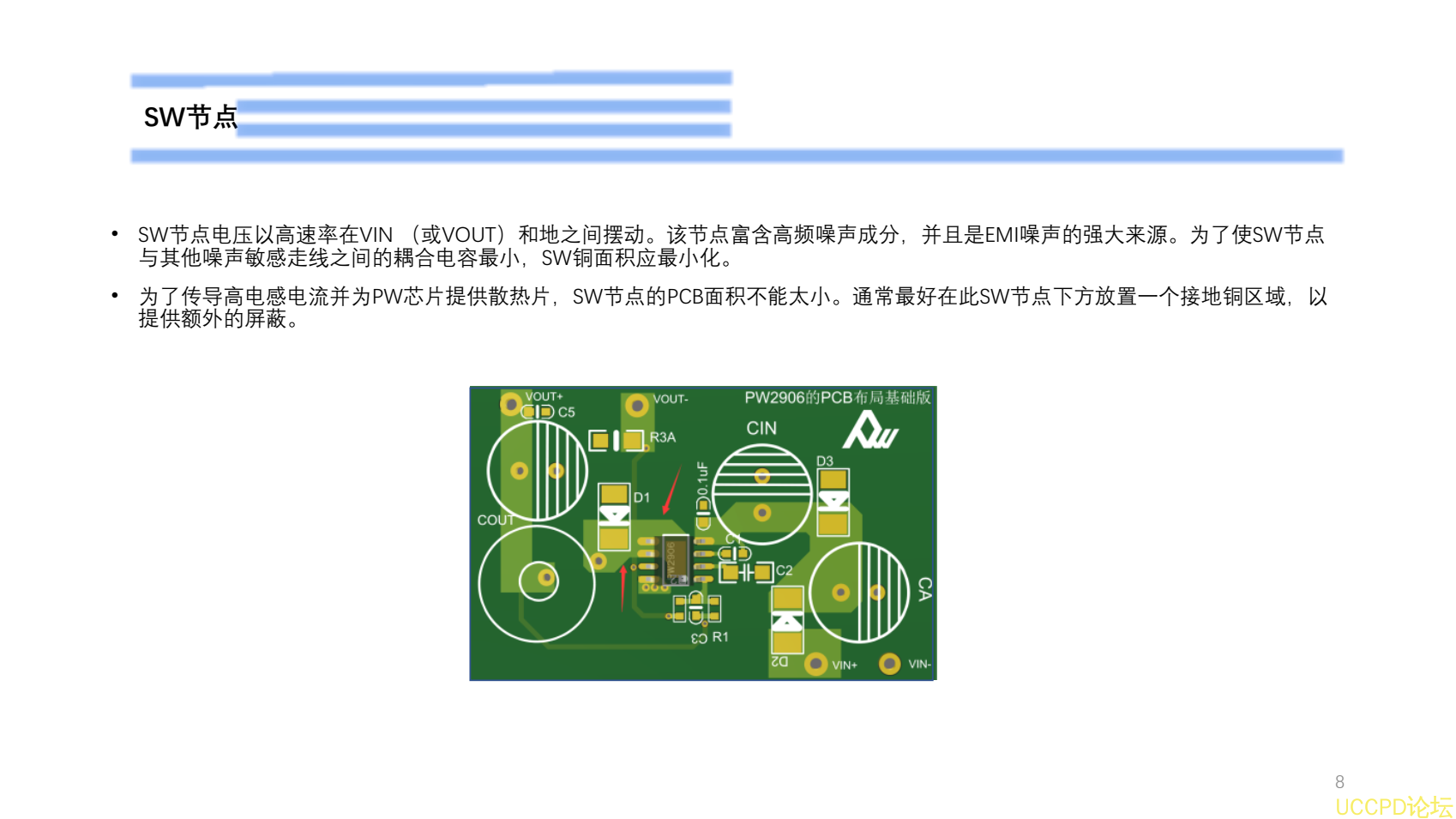

SW节点

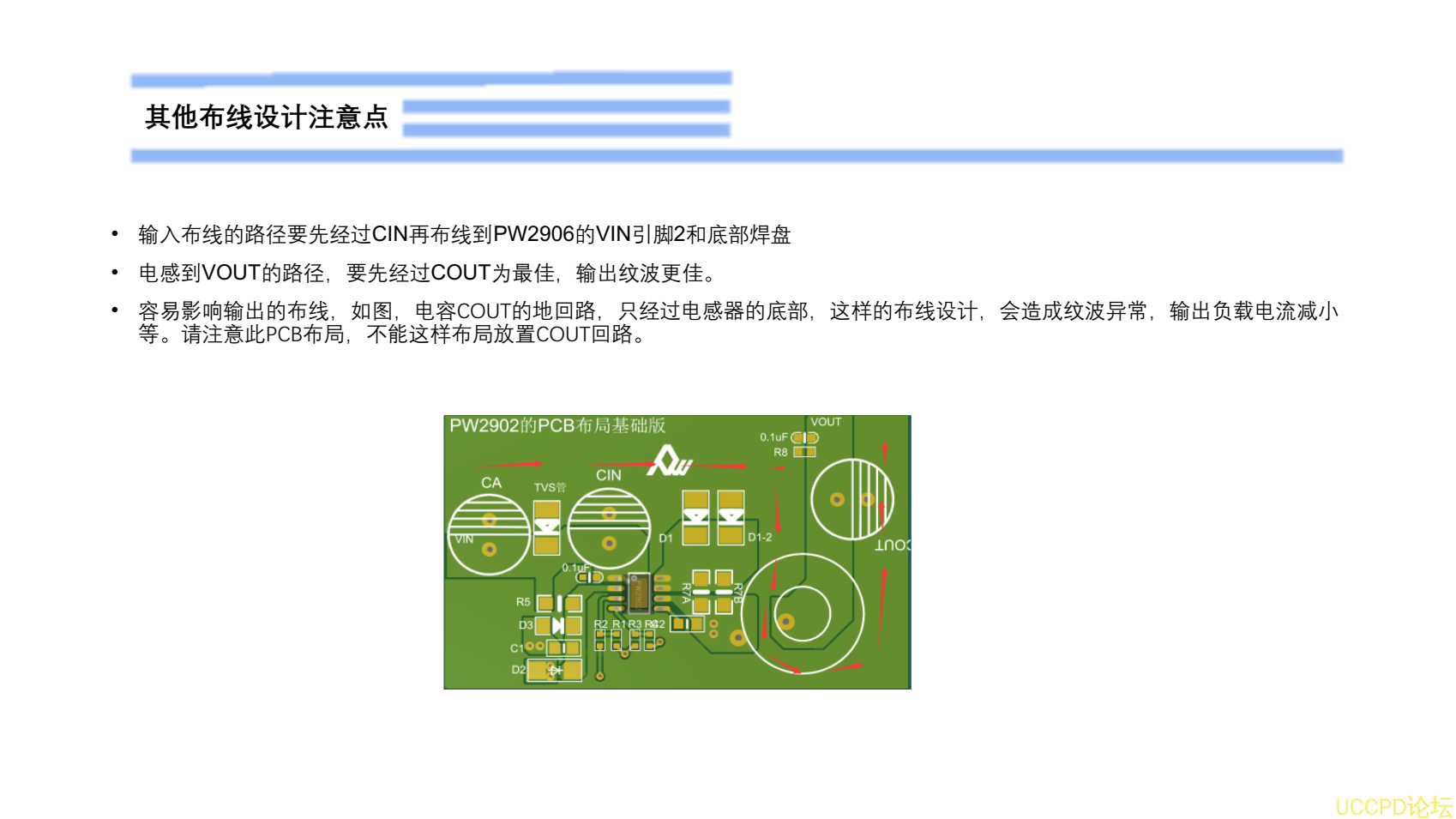

其他布线设计注意点

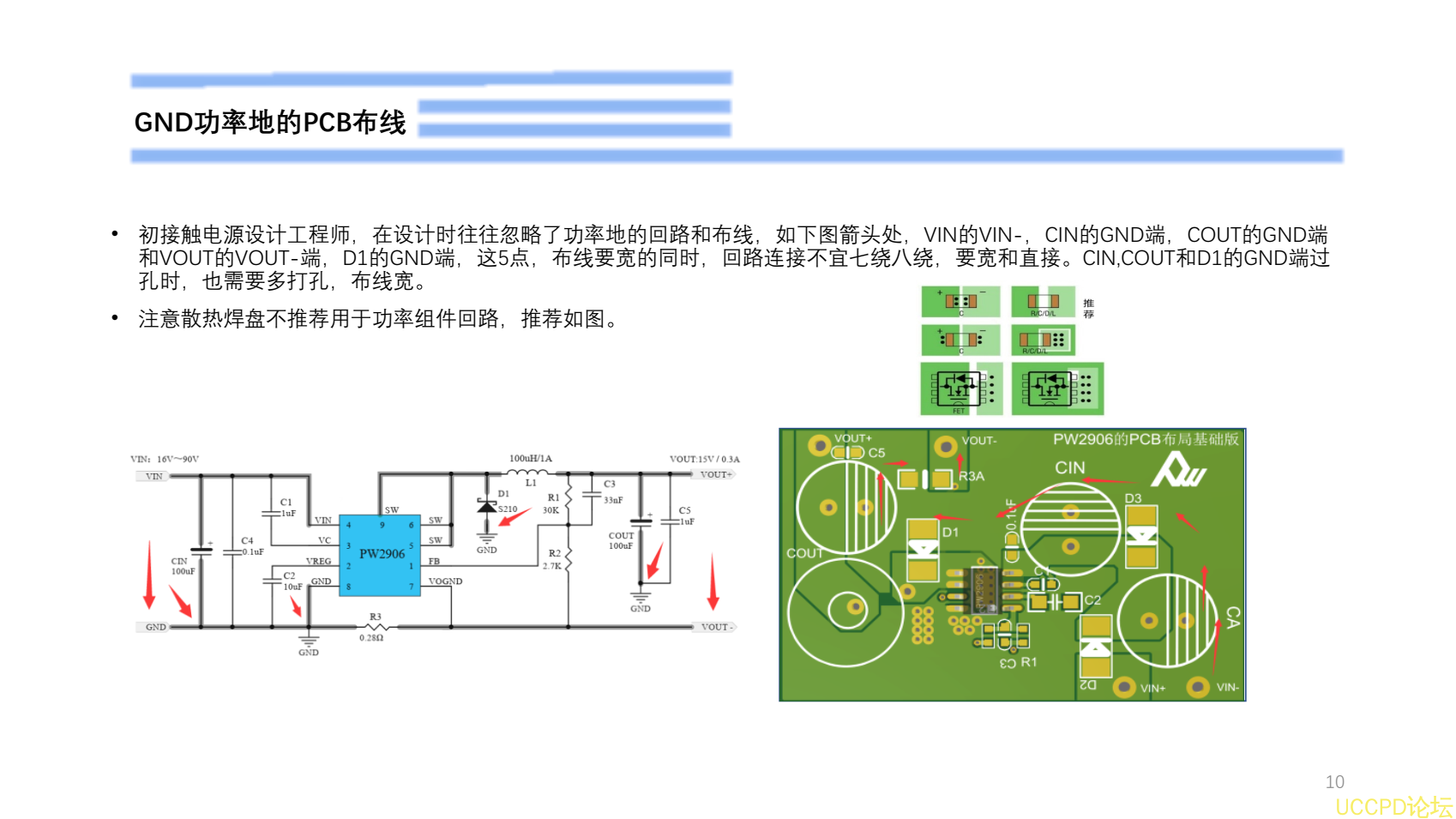

GND功率地的PCB布线

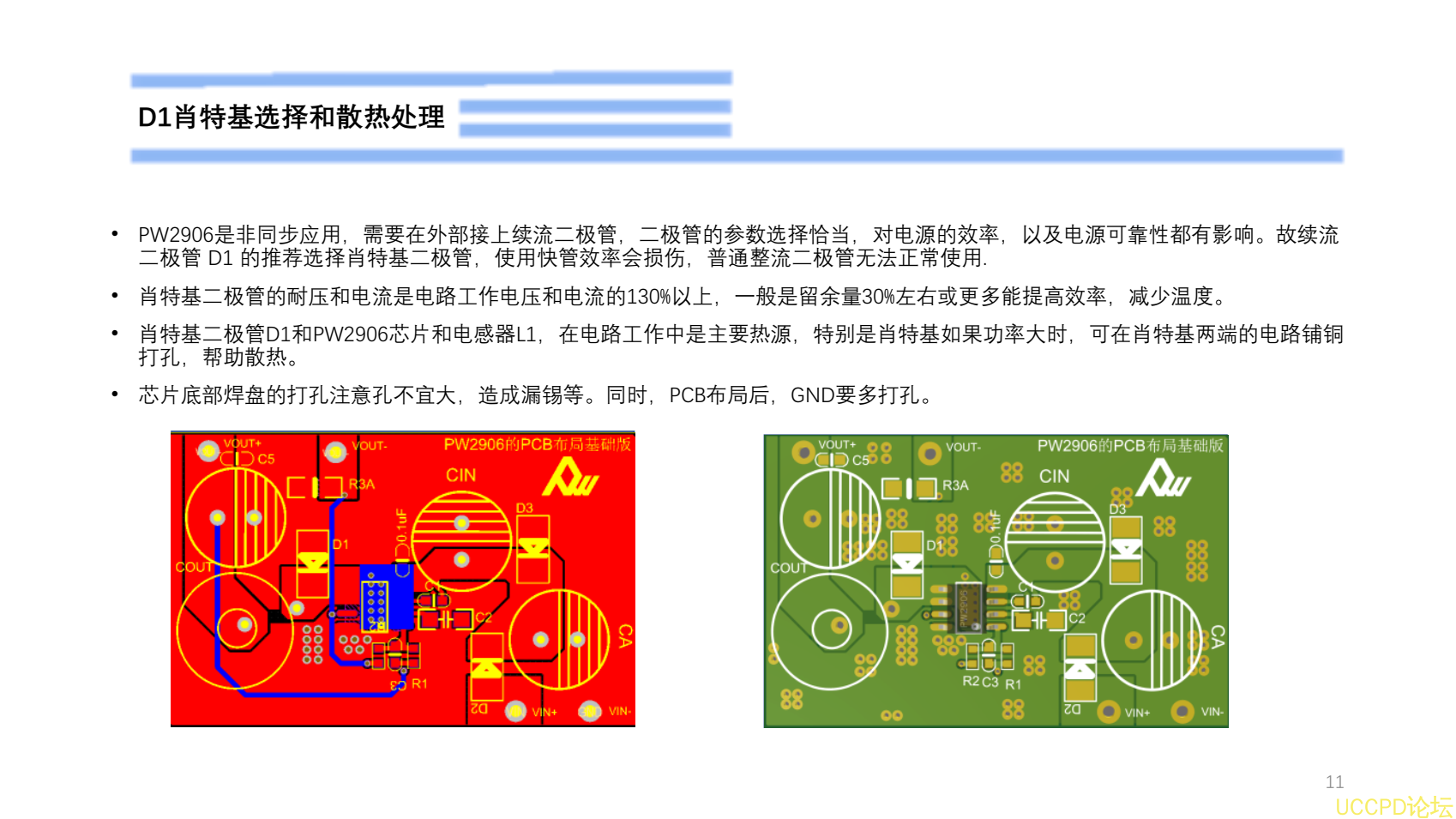

D1肖特基选择和散热处理

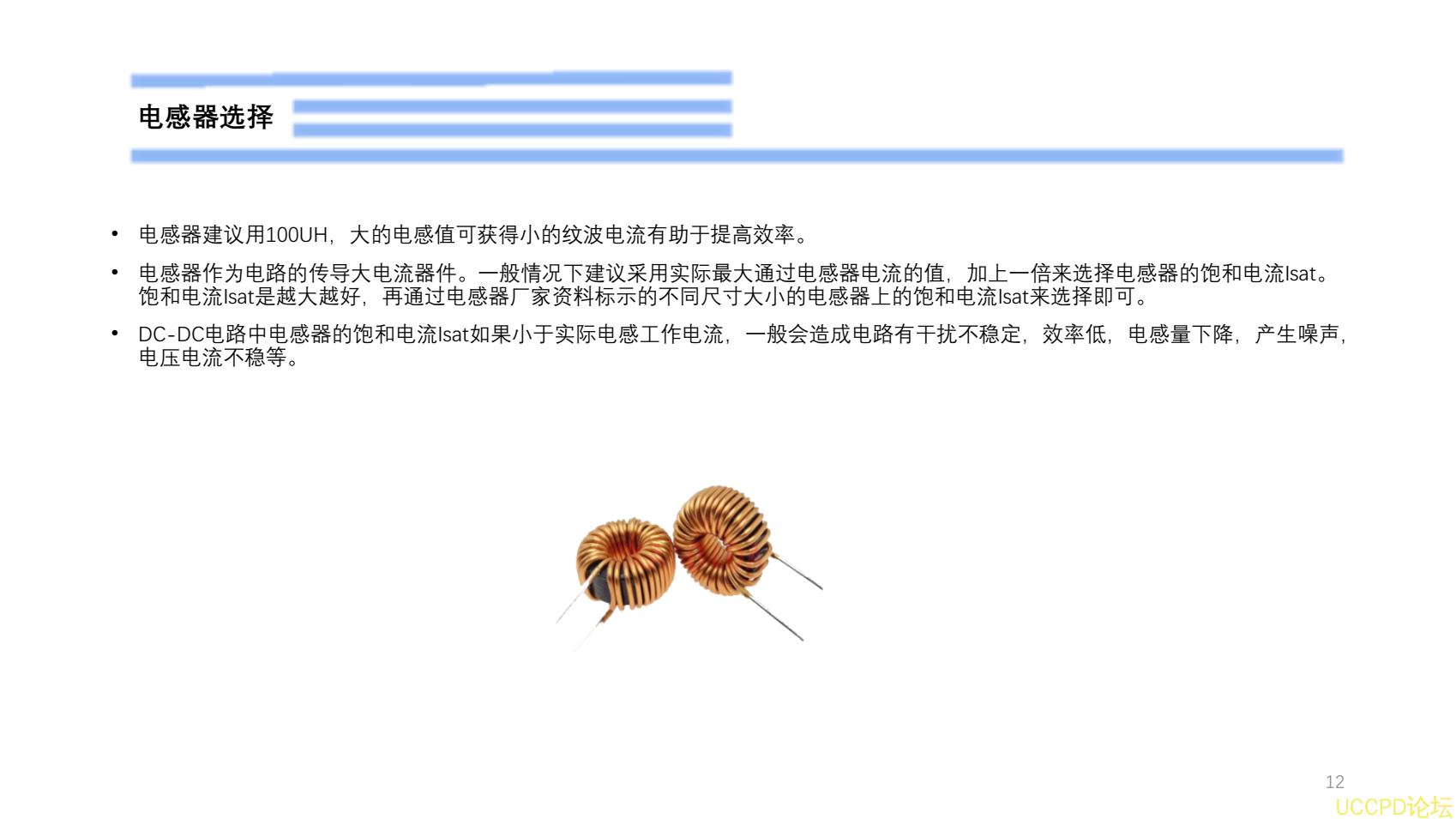

电感器选择
降压电路CIN并联加旁路电容0.1uF的重要性
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

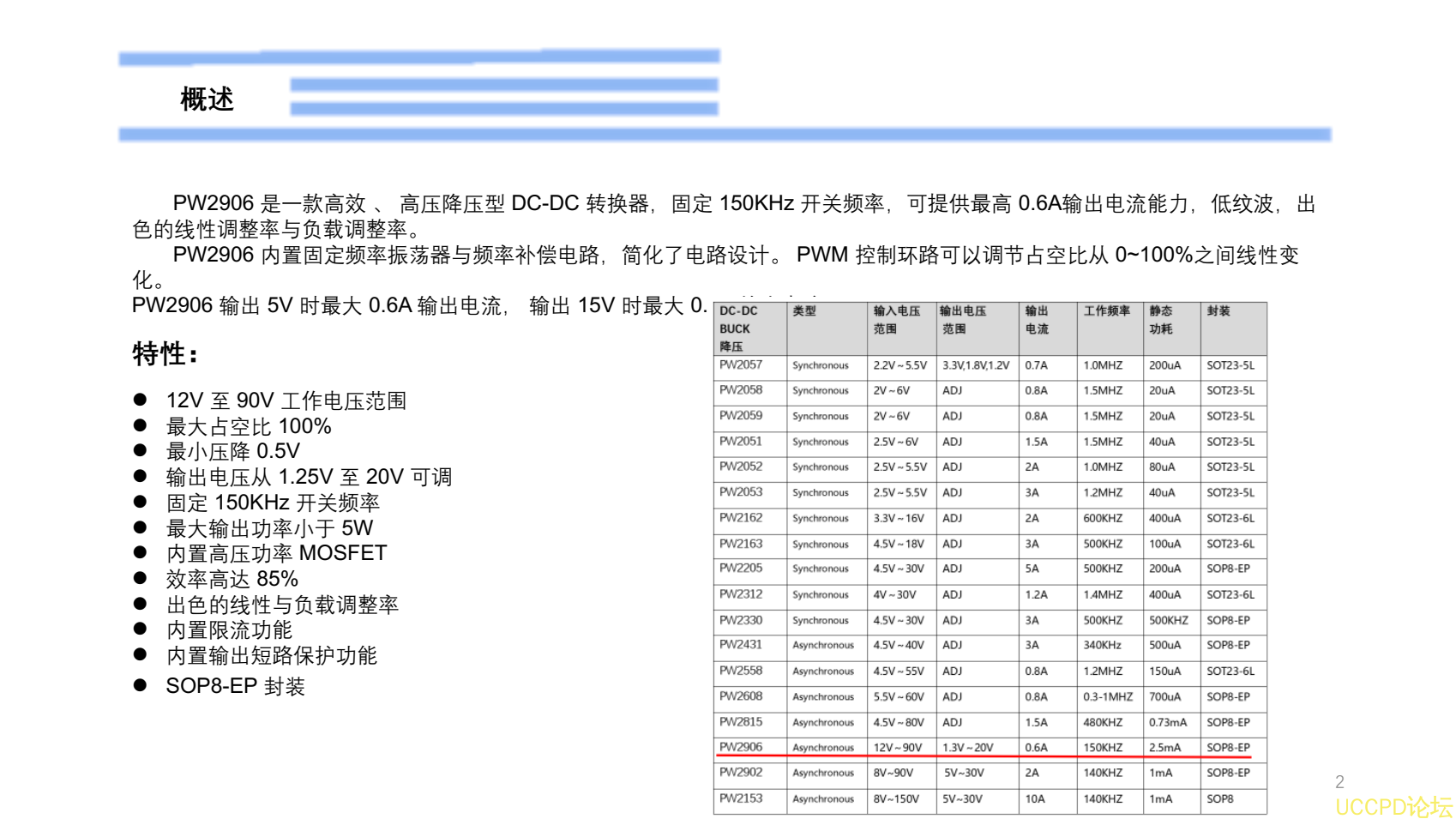

概述
PW2906
是一款高效 、 高压降压型
DC-DC
转换器，固定
150KHz
开关频率，可提供最高
0.6A
输出电流能力，低纹波，出
色的线性调整率与负载调整率。
PW2906
内置固定频率振荡器与频率补偿电路，简化了电路设计。
PWM
控制环路可以调节占空比从
0~100%
之间线性变
化。
PW2906
输出
5V
时最大
0.6A
输出电流， 输出
15V
时最大
0.
特性：
l
12V
至
90V
工作电压范围
l
最大占空比
100%
l
最小压降
0.5V
l
输出电压从
1.25V
至
20V
可调
l
固定
150KHz
开关频率
l
最大输出功率小于
5W
l
内置高压功率
MOSFET
l
效率高达
85%
l
出色的线性与负载调整率
l
内置限流功能
l
内置输出短路保护功能
l
SOP8-EP
封装

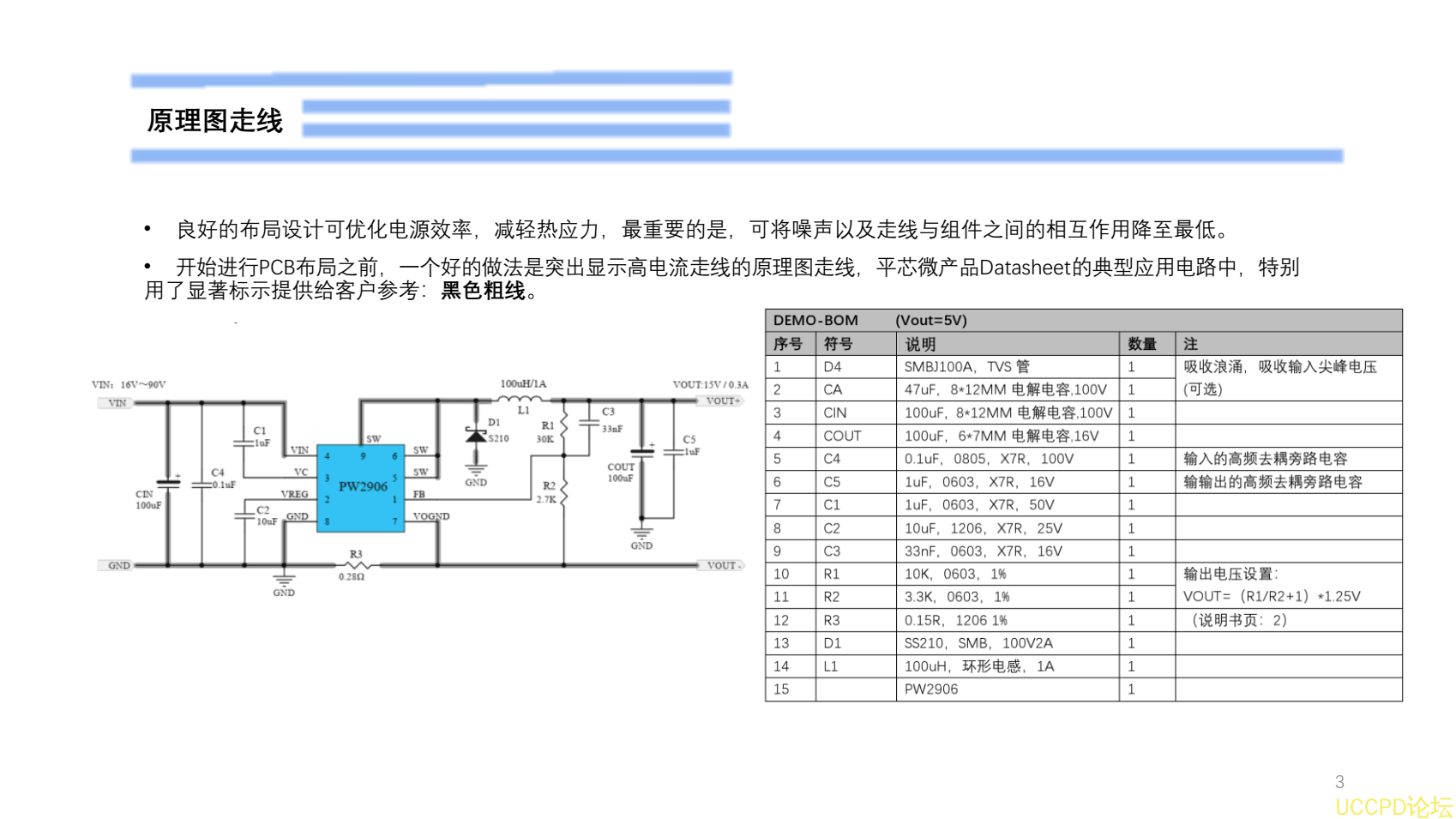

原理图走线
•
良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
•
开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线
。

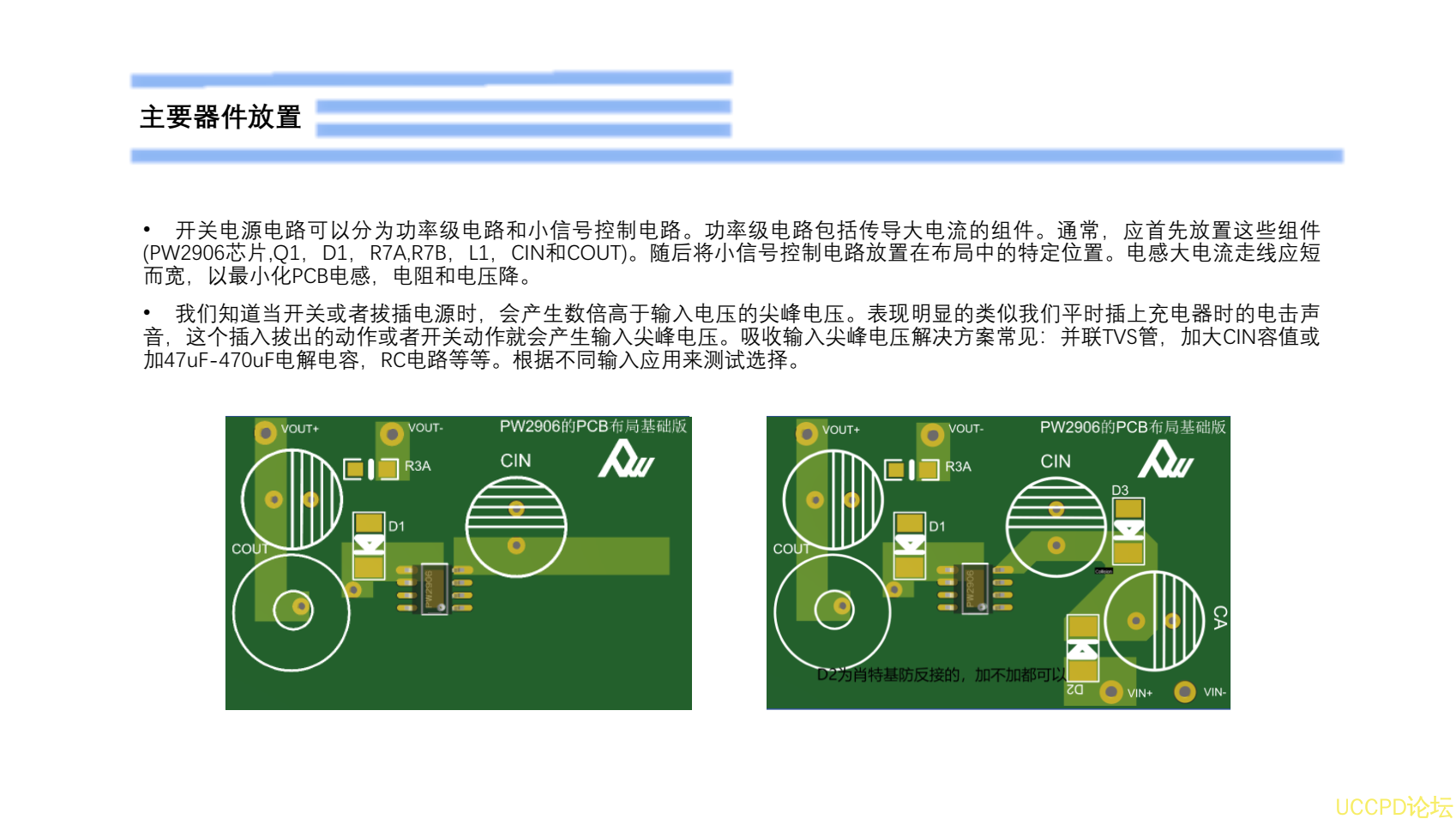

主要器件放置
•
开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2906芯片,Q1， D1， R7A,R7B， L1， CIN和COUT)。 随后将小信号控制电路放置在布局中的特定位置。 电感大电流走线应短
而宽，以最小化PCB电感，电阻和电压降。
•
我们知道当开关或者拔插电源时， 会产生数倍高于输入电压的尖峰电压。 表现明显的类似我们平时插上充电器时的电击声
音， 这个插入拔出的动作或者开关动作就会产生输入尖峰电压。 吸收输入尖峰电压解决方案常见： 并联TVS管， 加大CIN容值或
加47uF-470uF电解电容， RC电路等等。根据不同输入应用来测试选择。
