PW5200A的PCB布局设计建议-基础篇

PW5200A 的 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
并联一个旁路电容0.1uF

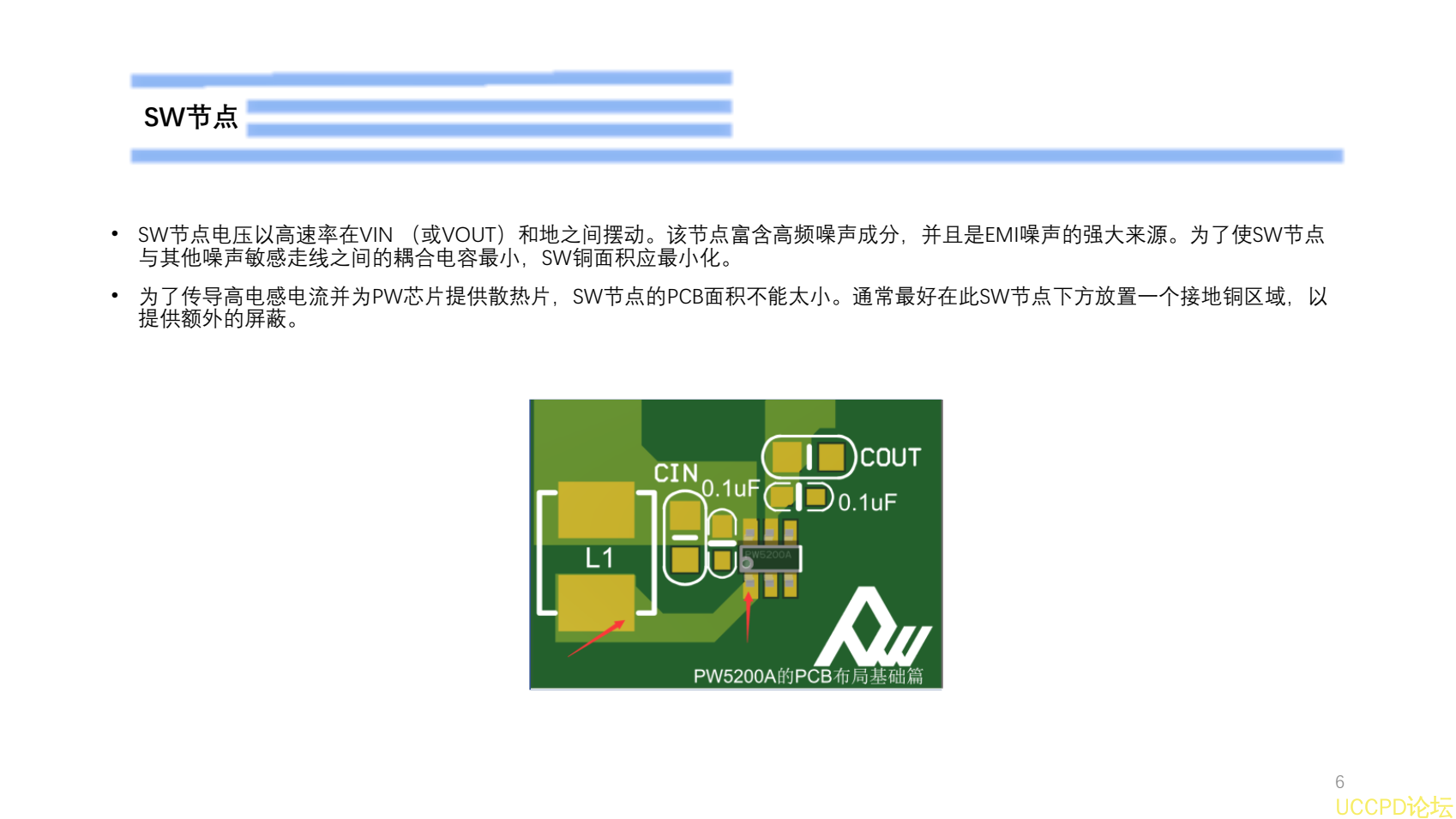

SW节点

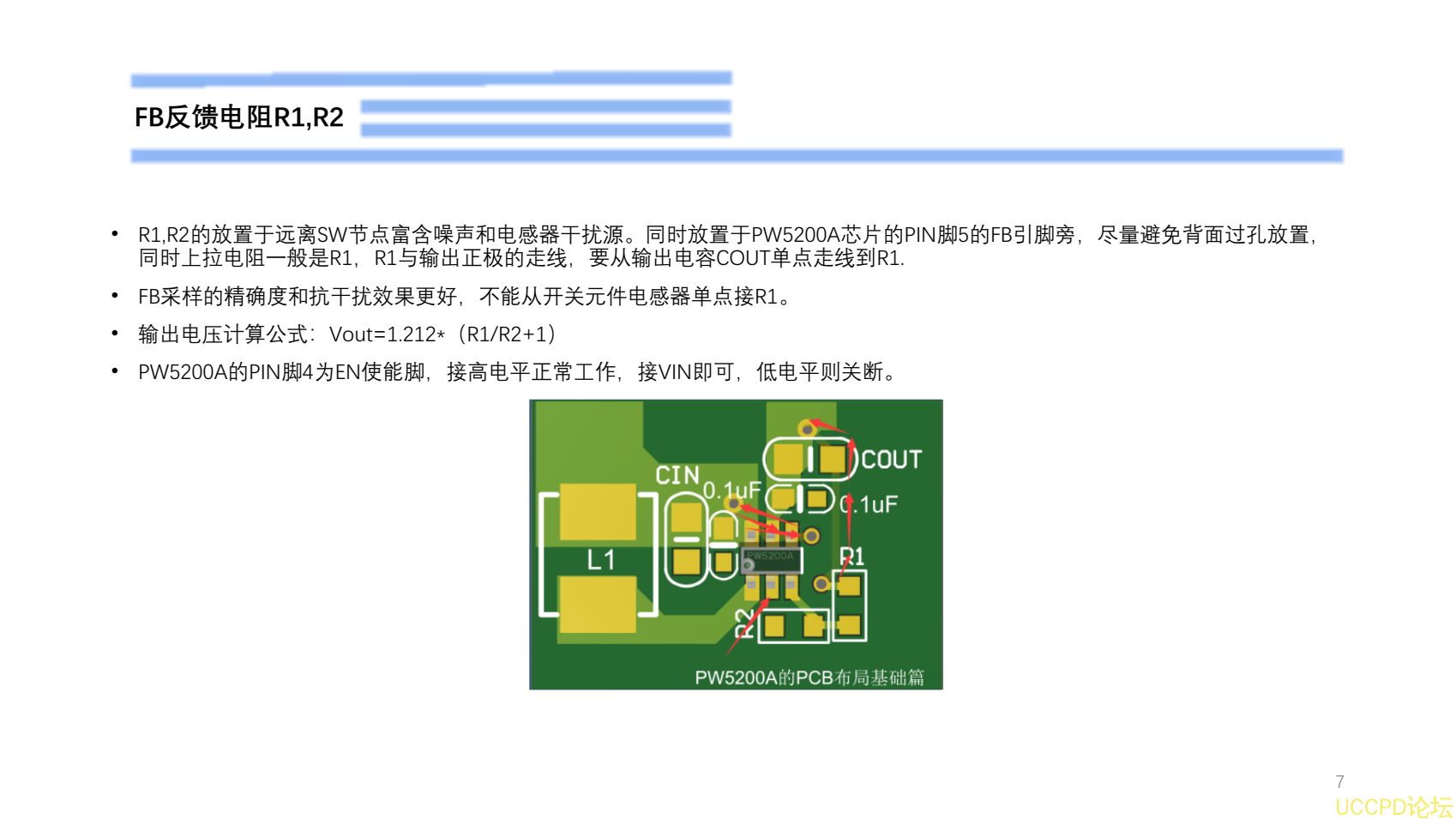

FB反馈电阻R1,R2

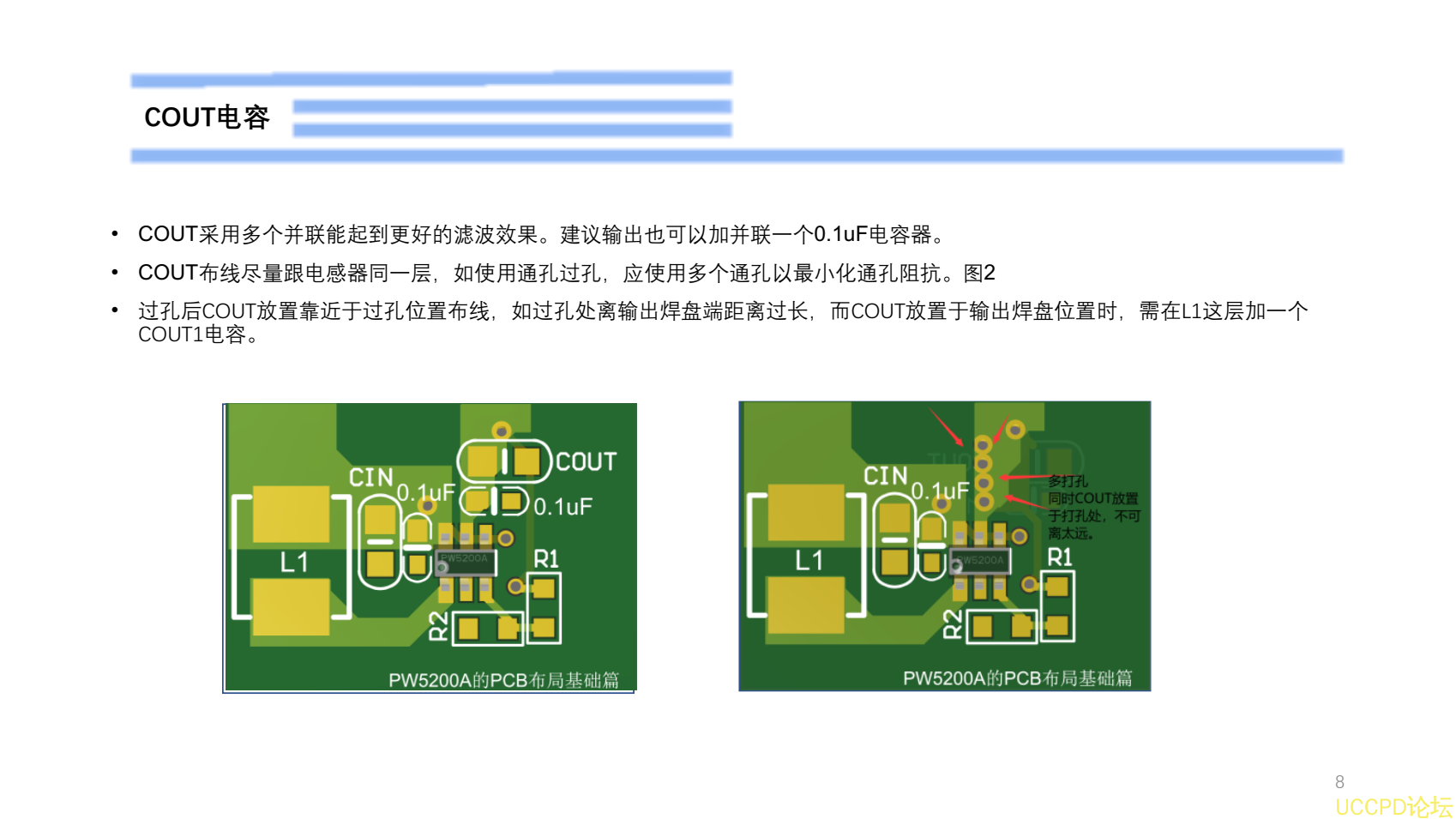

COUT电容

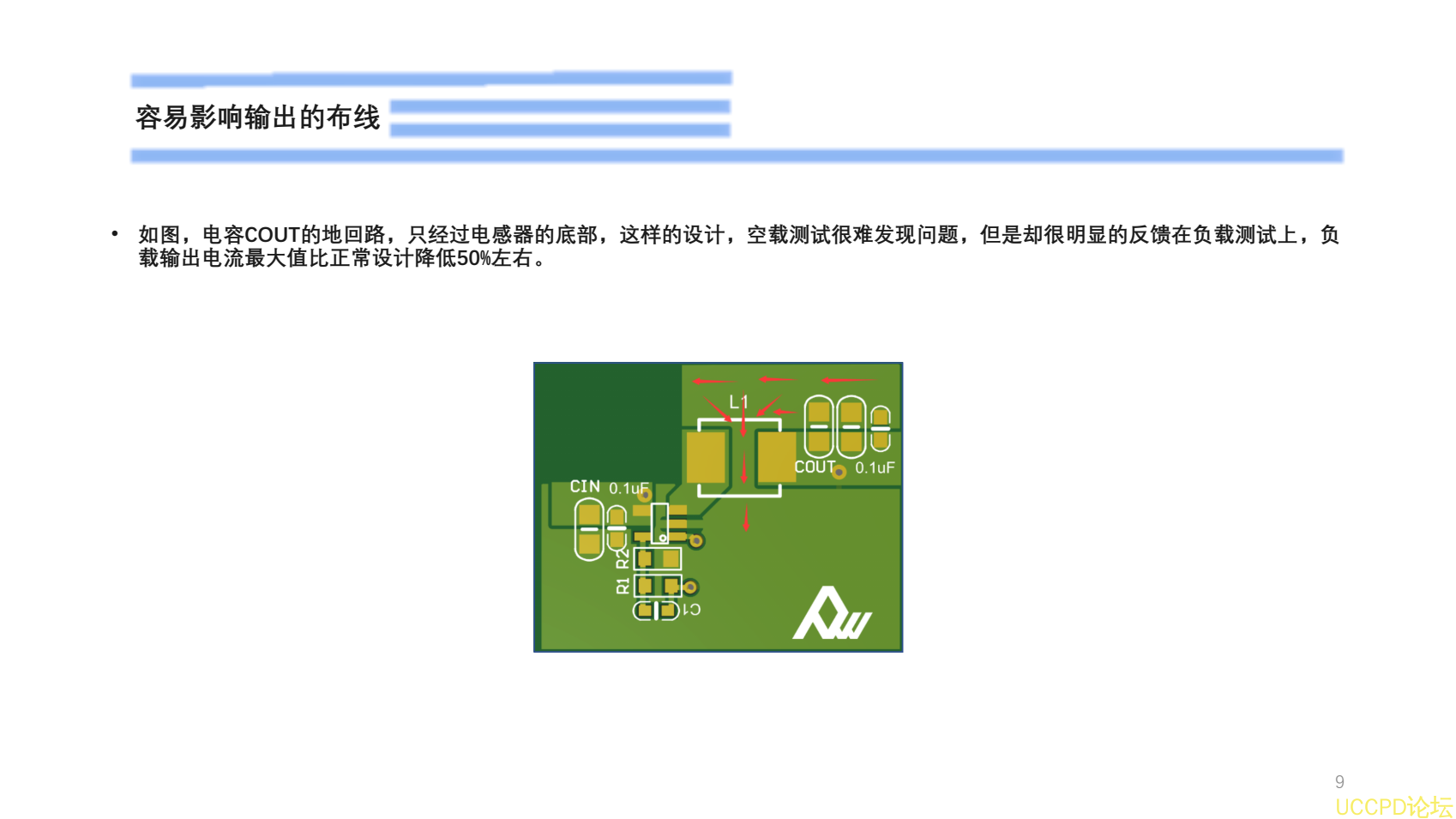

容易影响输出的布线

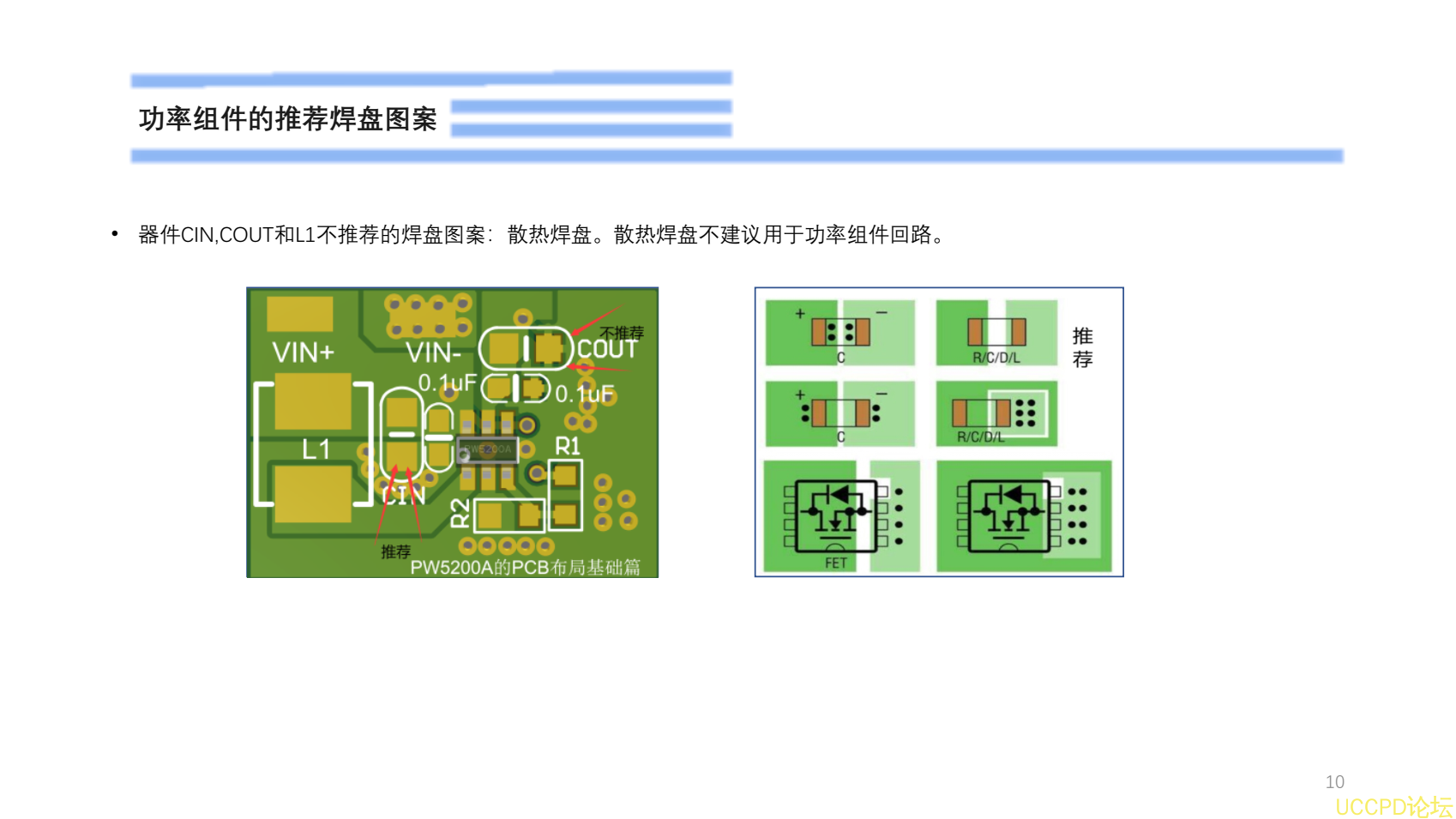

功率组件的推荐焊盘图案

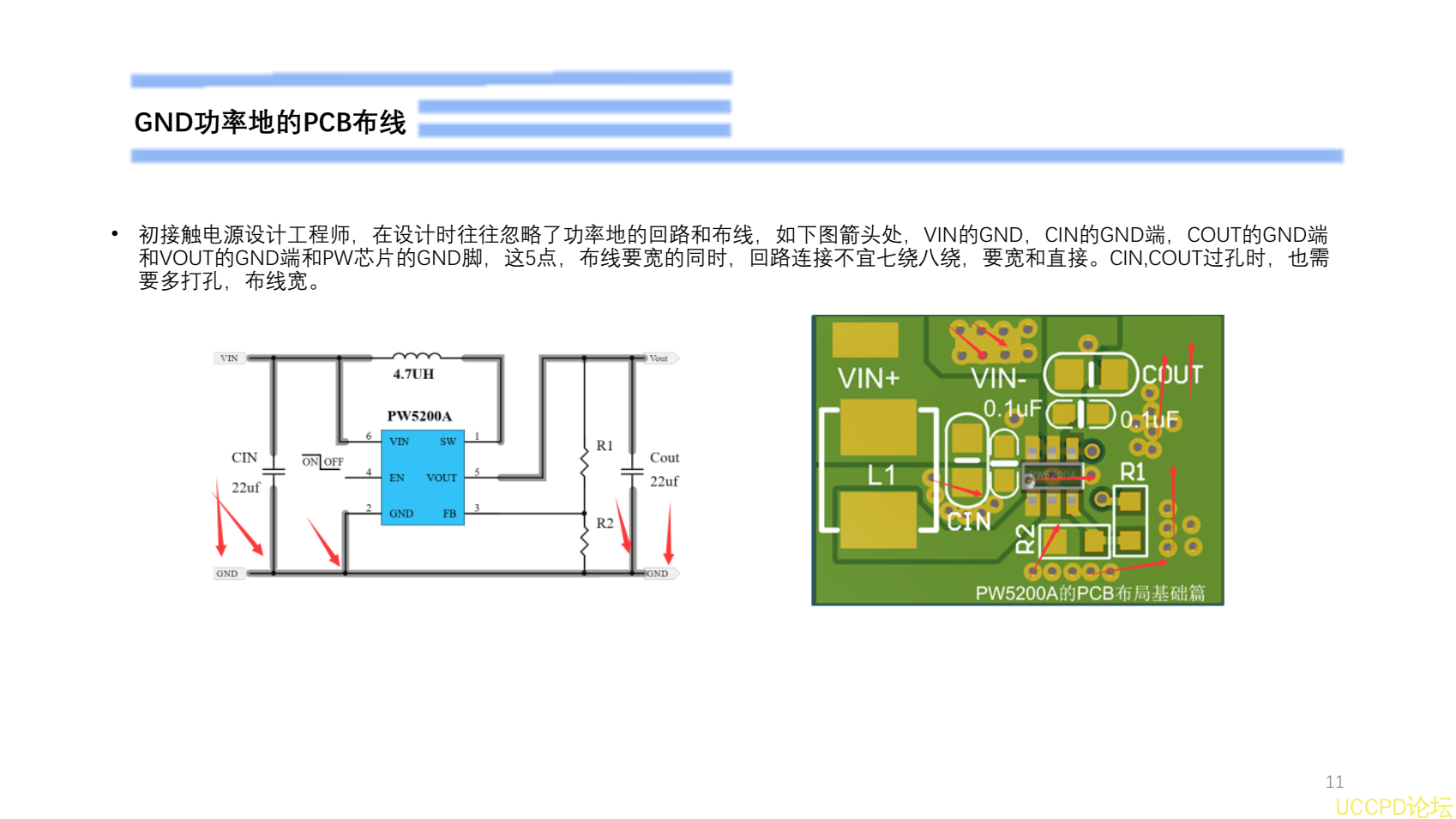

GND功率地的PCB布线
电感器选择

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

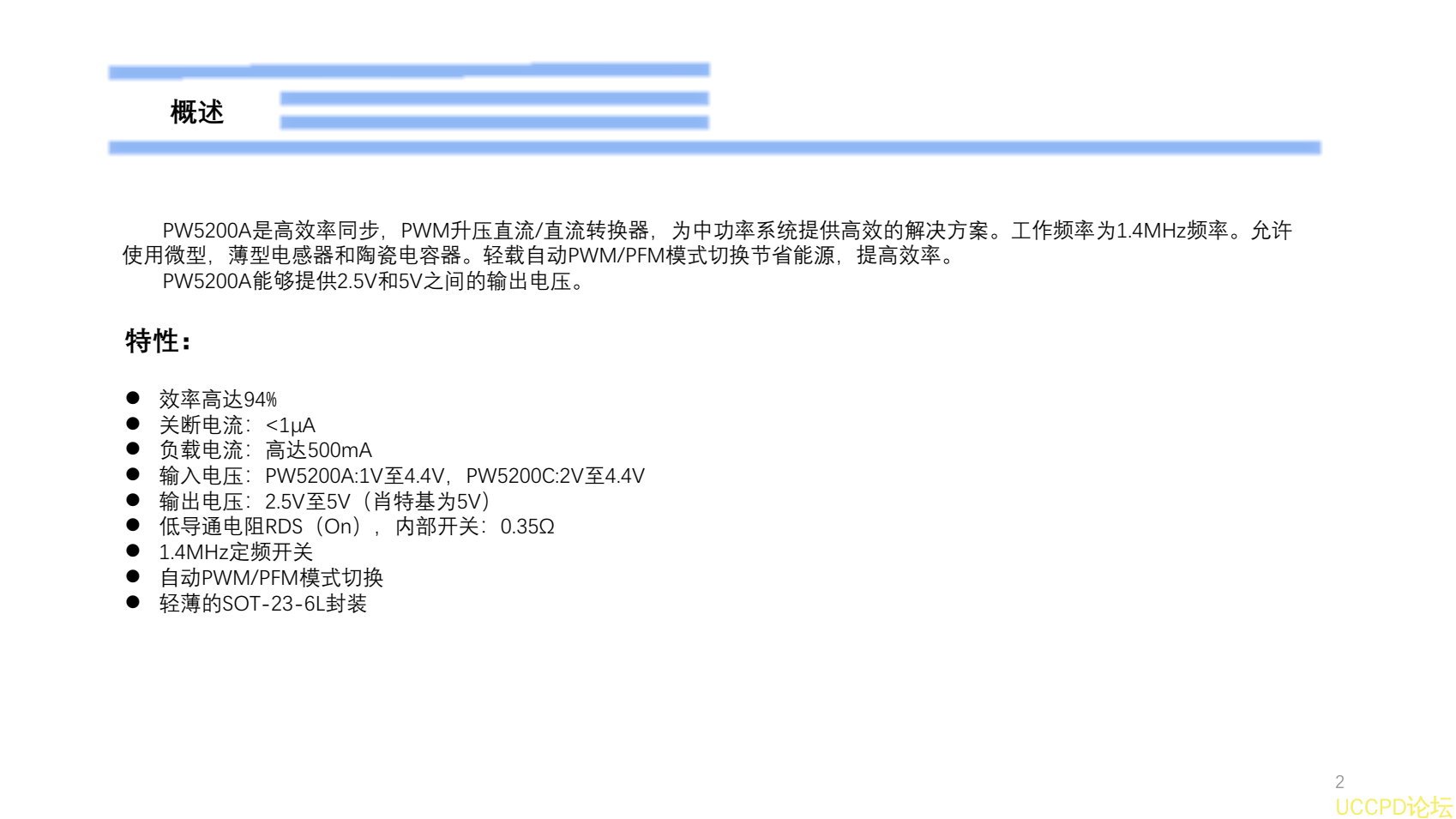

概述
PW5200A是高效率同步， PWM升压直流/直流转换器，为中功率系统提供高效的解决方案。工作频率为1.4MHz频率。允许
使用微型，薄型电感器和陶瓷电容器。轻载自动PWM/PFM模式切换节省能源，提高效率。
PW5200A能够提供2.5V和5V之间的输出电压。
特性：
l 效率高达94%
l 关断电流： <1μA
l 负载电流：高达500mA
l 输入电压： PW5200A:1V至4.4V， PW5200C:2V至4.4V
l 输出电压： 2.5V至5V（肖特基为5V）
l 低导通电阻RDS（On），内部开关： 0.35Ω
l 1.4MHz定频开关
l 自动PWM/PFM模式切换
l 轻薄的SOT-23-6L封装

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。

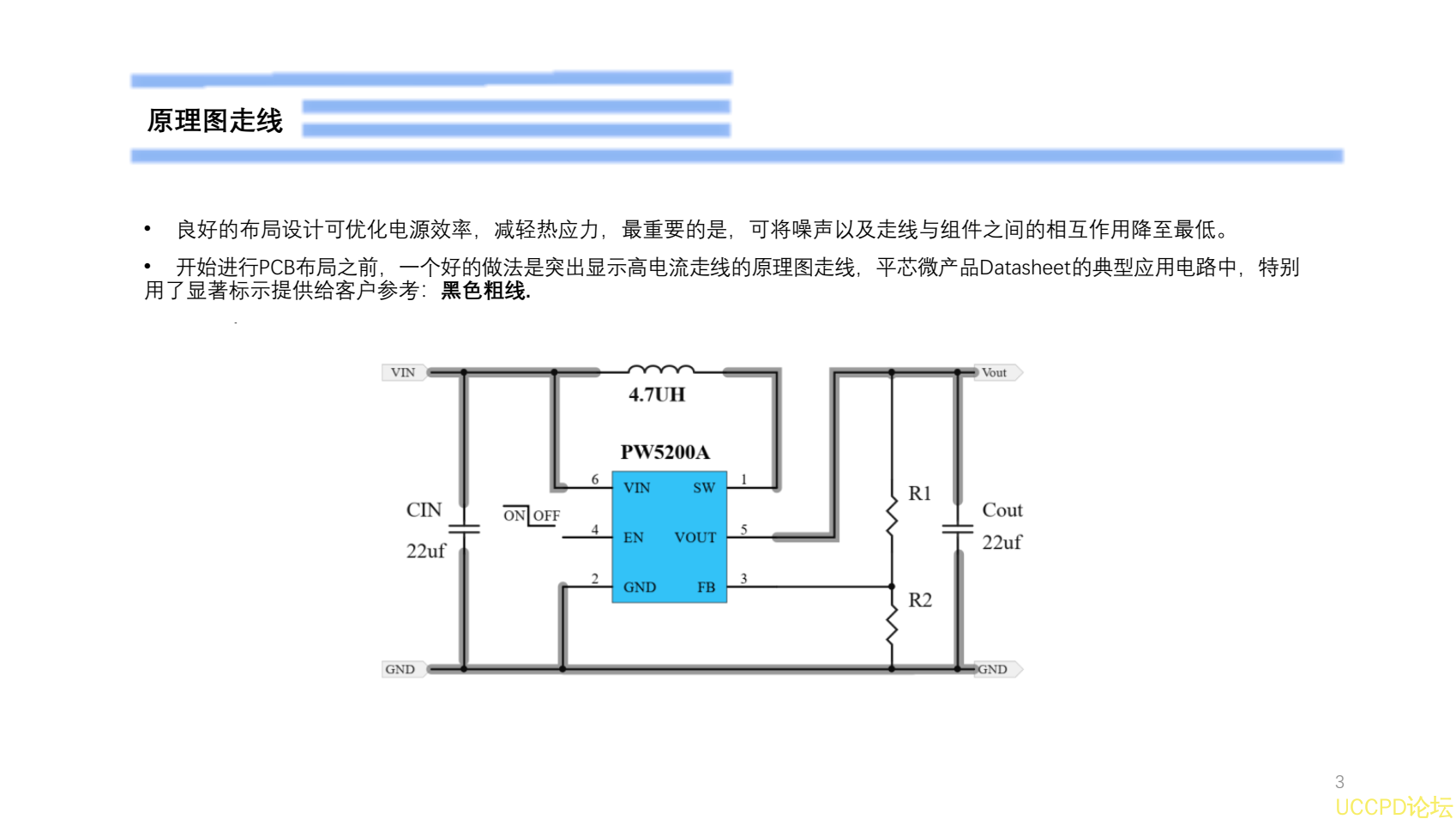

• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线.

主要器件放置

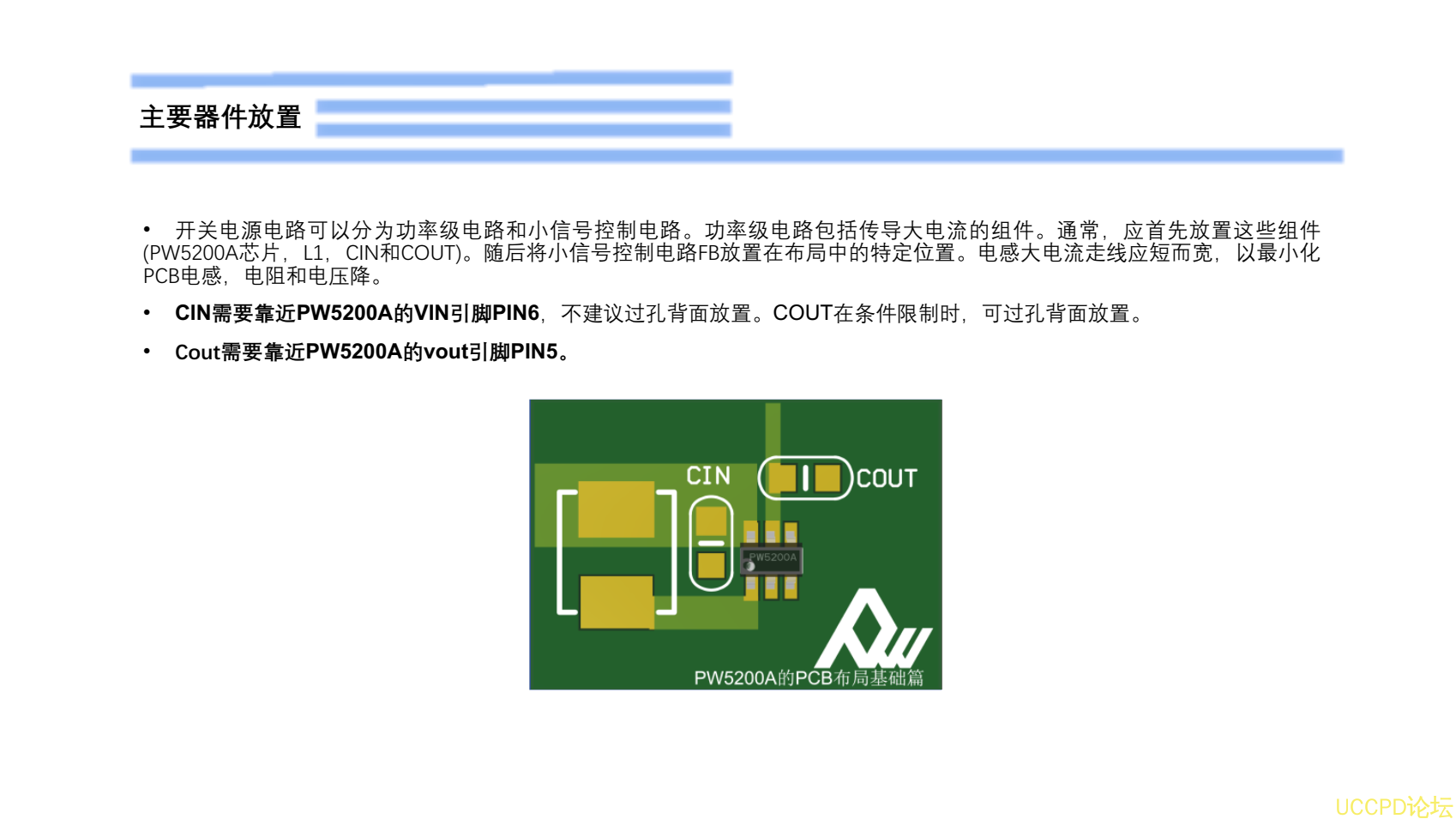

• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW5200A芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。
• CIN需要靠近 PW5200A的 VIN引脚 PIN6 ，不建议过孔背面放置。 COUT 在条件限制时，可过孔背面放置。
• Cout需要靠近 PW5200A的 vout引脚 PIN5。

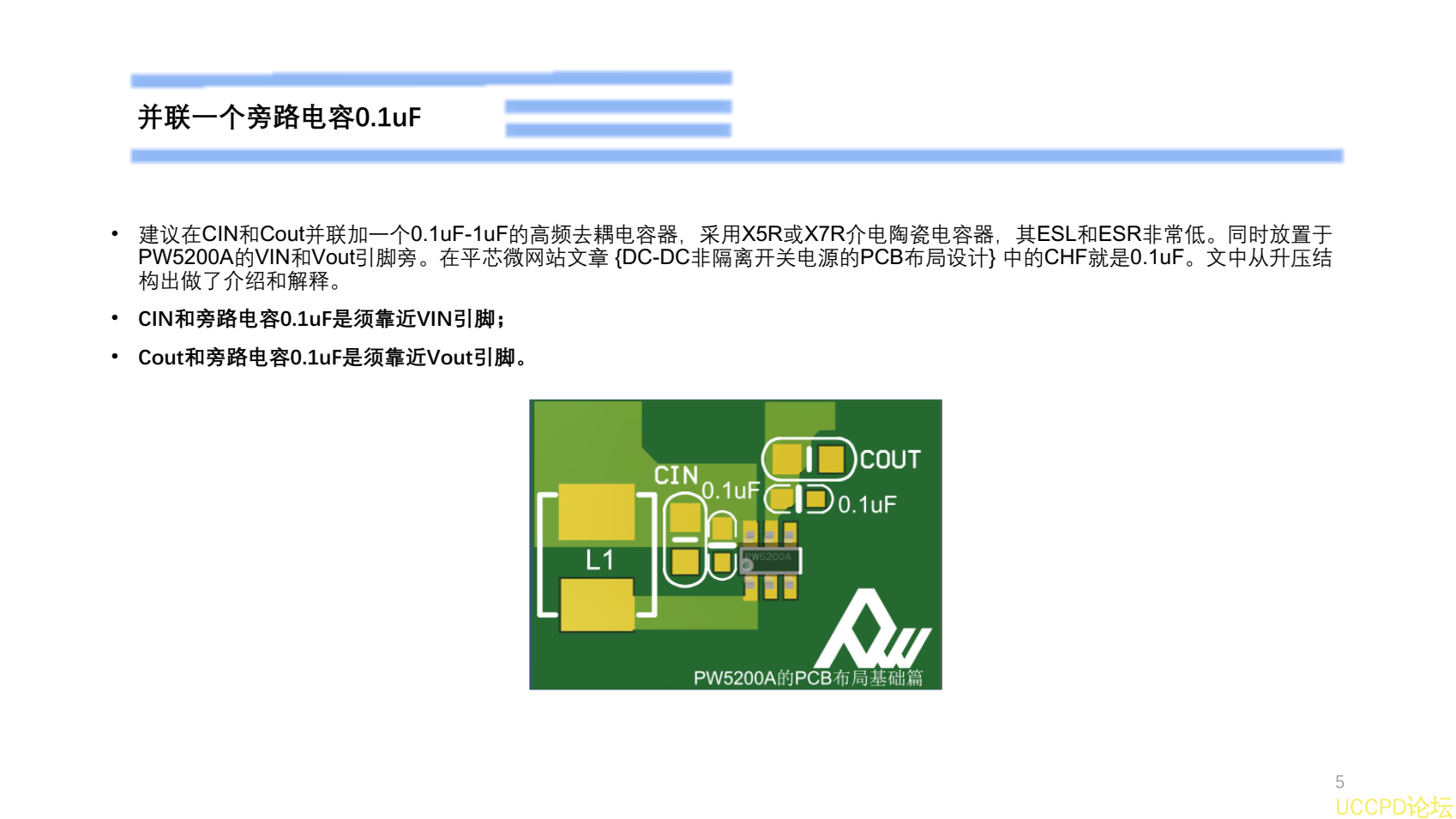

并联一个旁路电容0.1uF
• 建议在CIN 和Cout 并联加一个0.1uF-1uF 的高频去耦电容器，采用X5R 或X7R 介电陶瓷电容器，其ESL 和ESR 非常低。同时放置于
PW5200A 的VIN 和Vout 引脚旁。在平芯微网站文章 {DC-DC 非隔离开关电源的PCB 布局设计} 中的CHF 就是0.1uF 。文中从升压结
构出做了介绍和解释。
• CIN和旁路电容0.1uF是须靠近VIN引脚；
• Cout和旁路电容0.1uF是须靠近Vout引脚。
