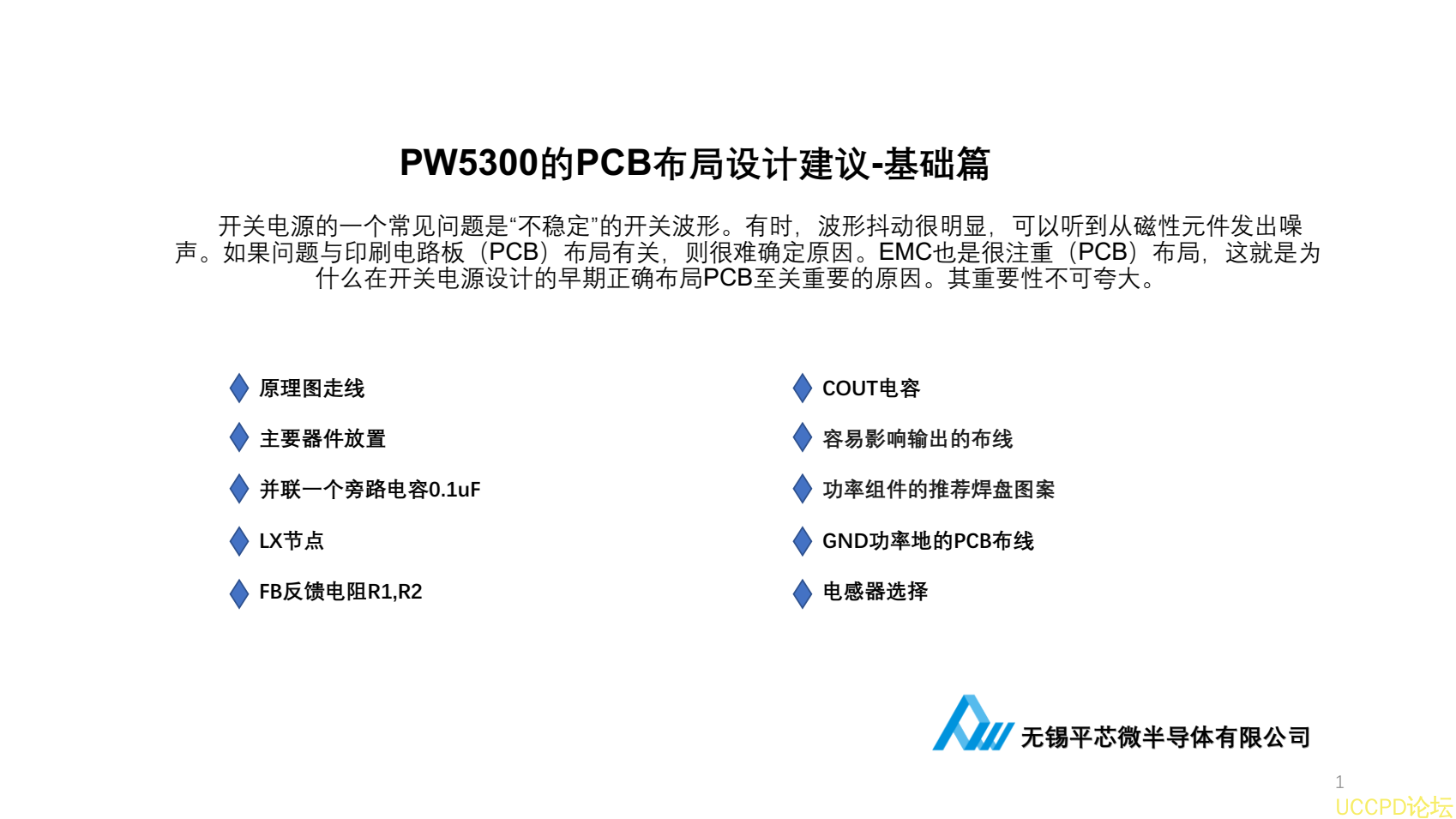

PW5300PCB布局设计建议-基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
PCB)布局有关,则很难确定原因。 EMC也是很注重(PCB)布局,这就是为
什么在开关电源设计的早期正确布局
PCB至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置

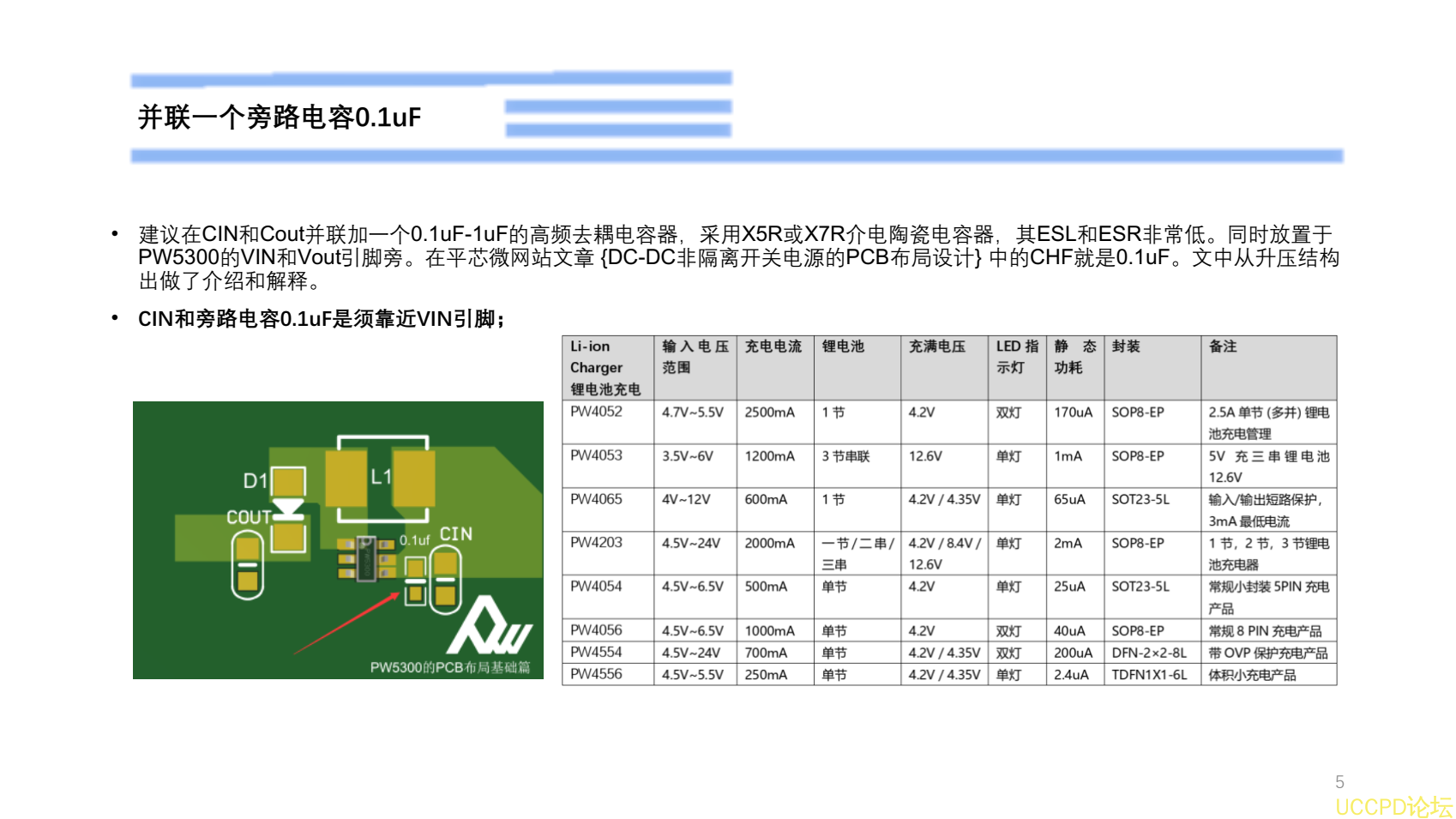

并联一个旁路电容0.1uF

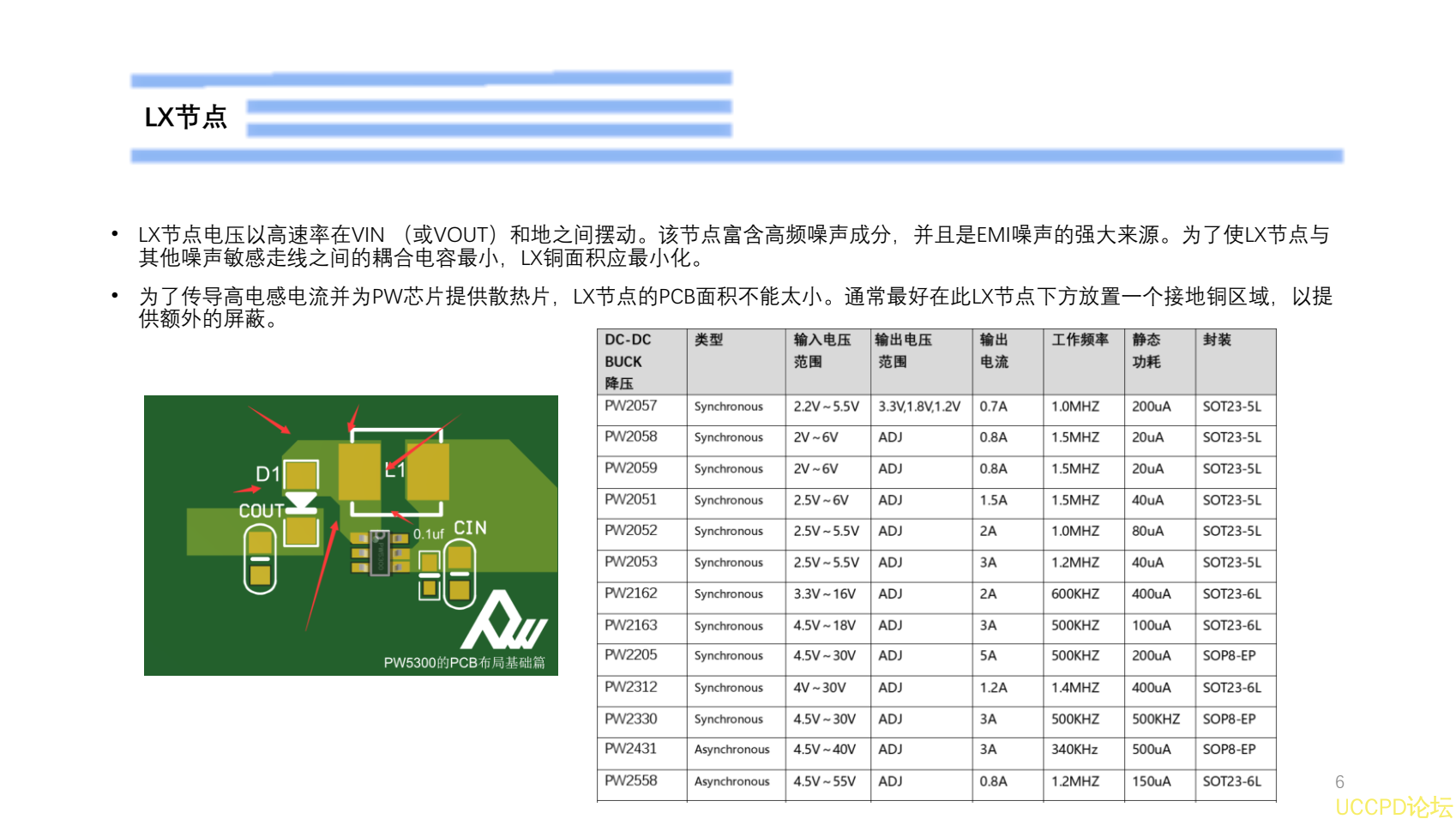

LX节点

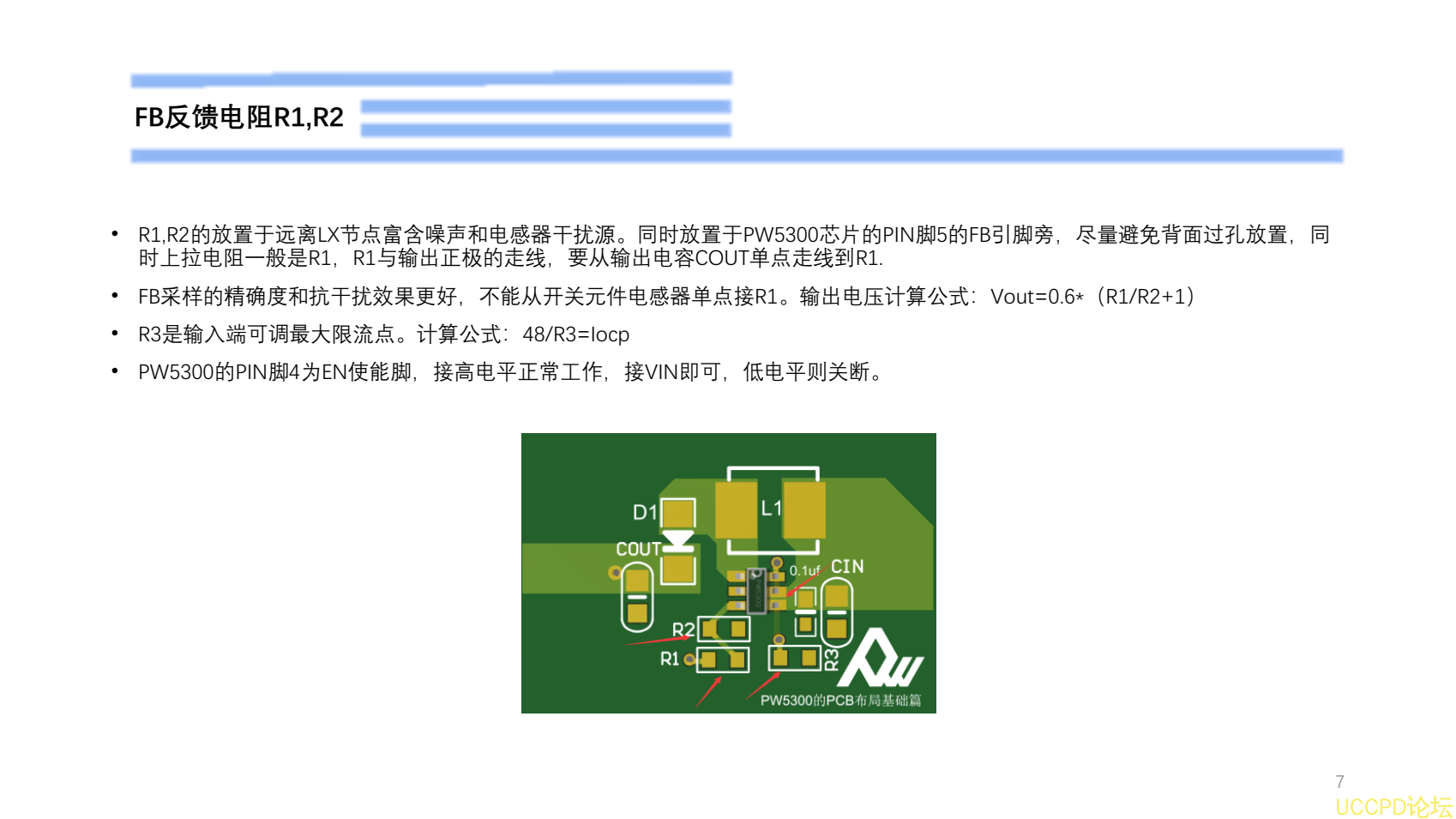

FB反馈电阻R1,R2

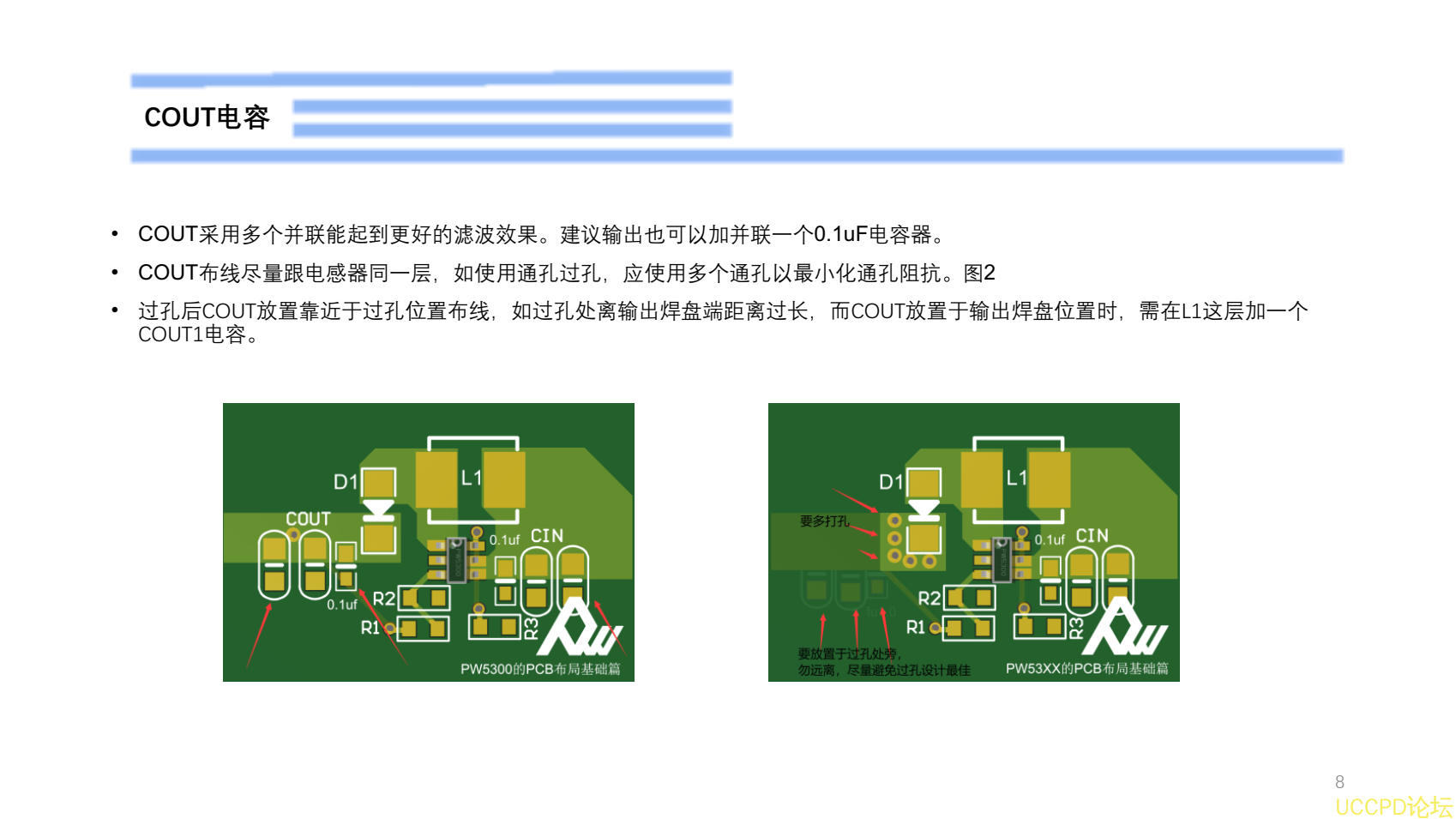

COUT电容

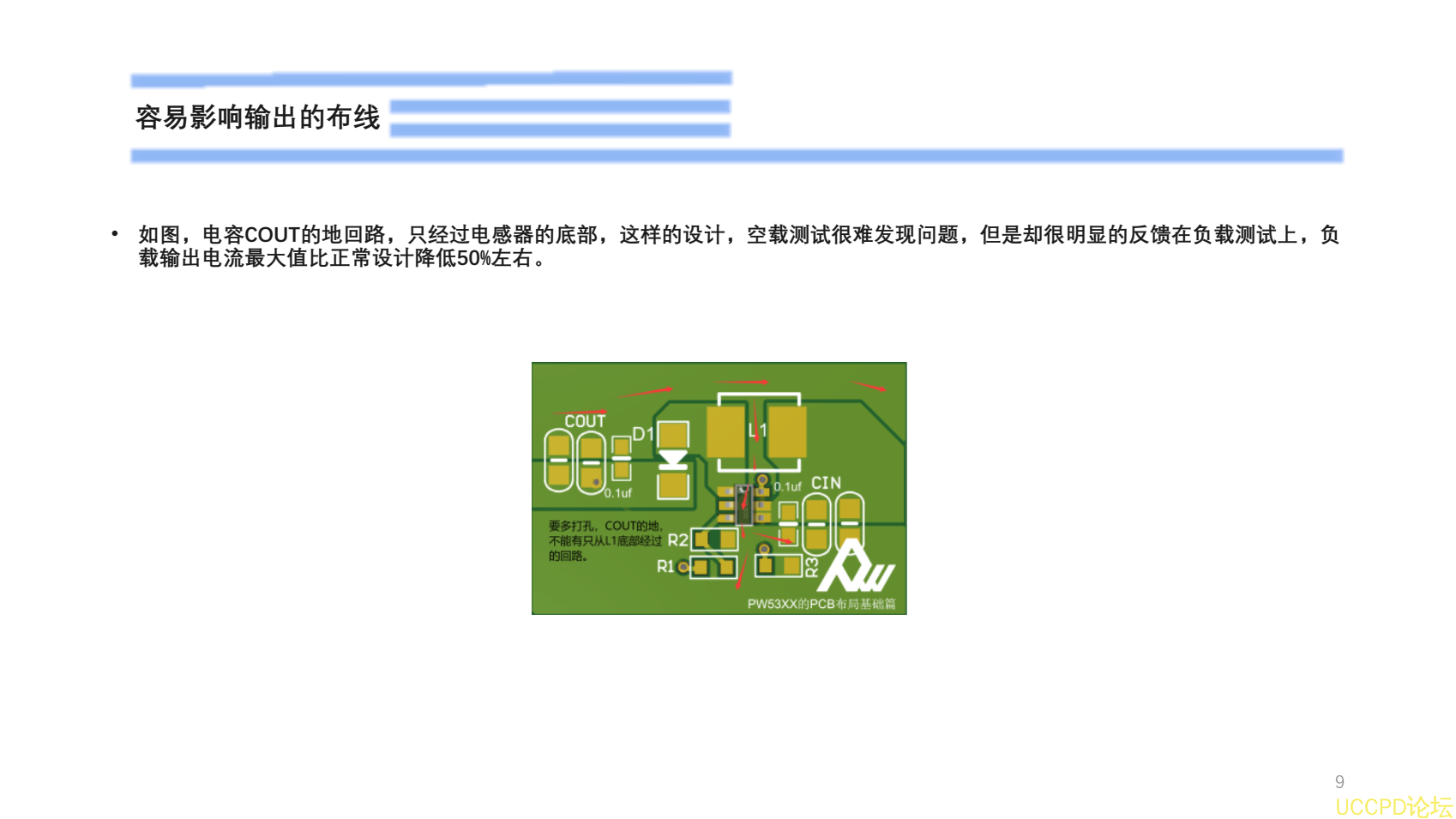

容易影响输出的布线

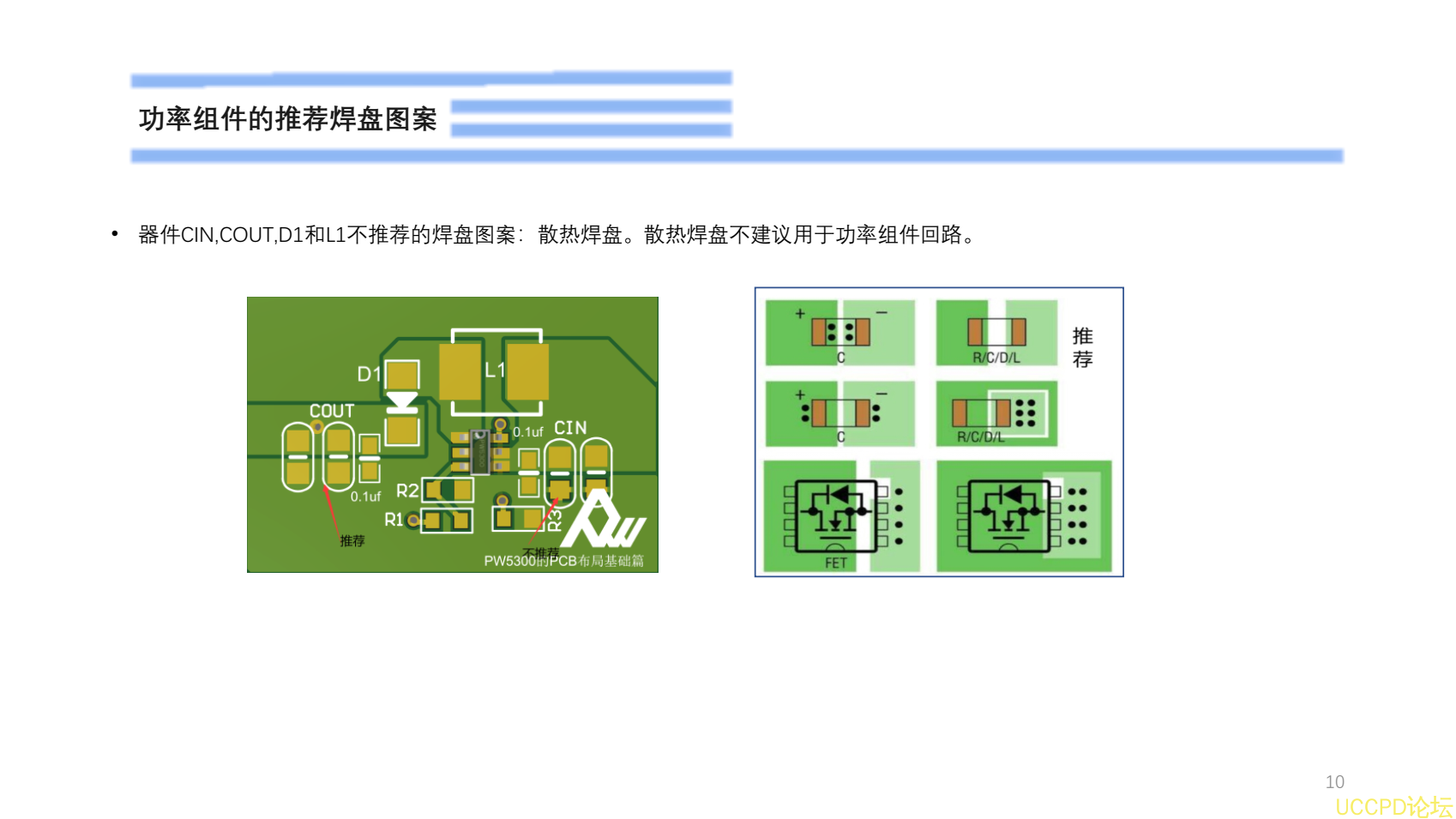

功率组件的推荐焊盘图案

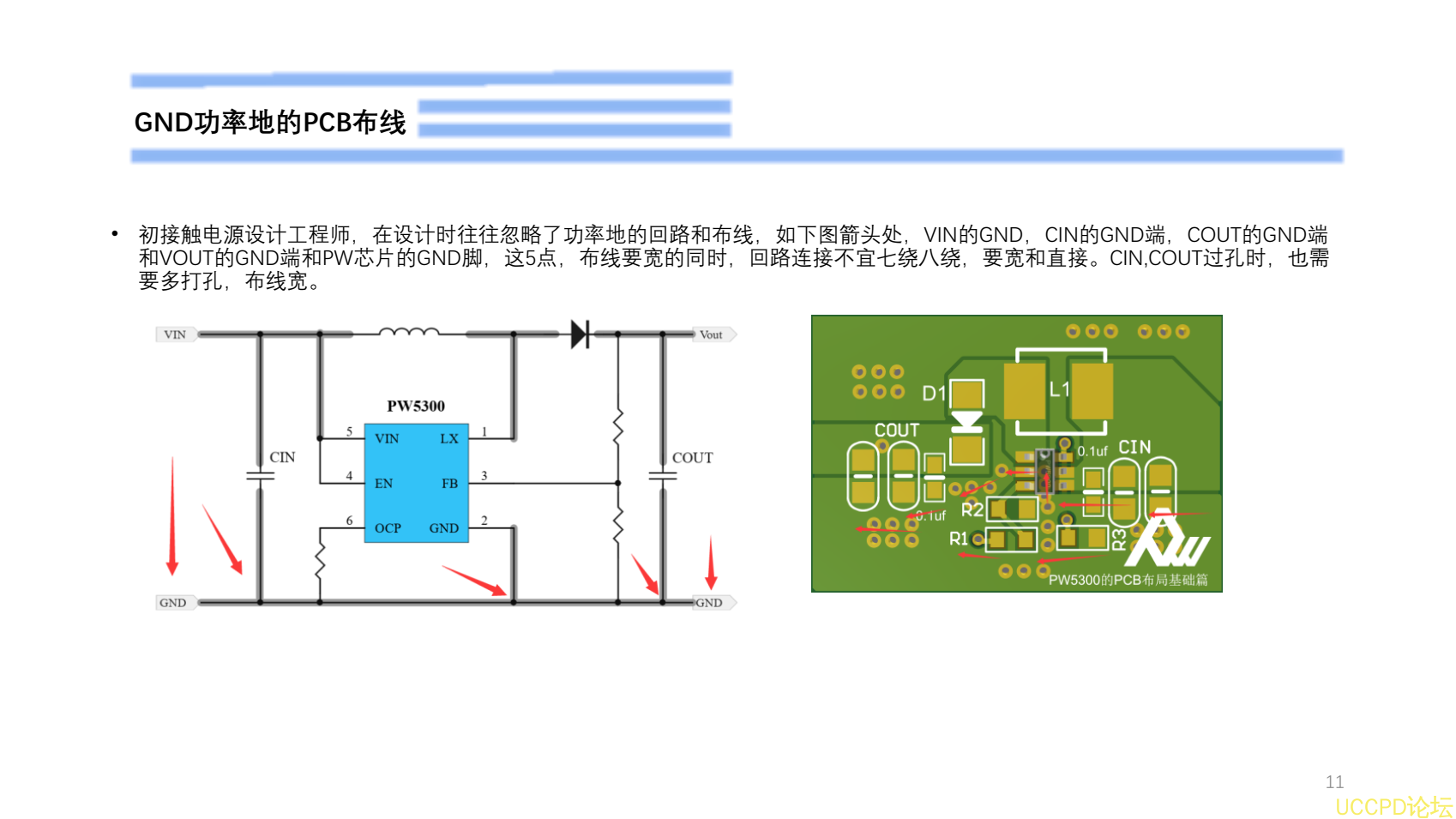

GND功率地的PCB布线

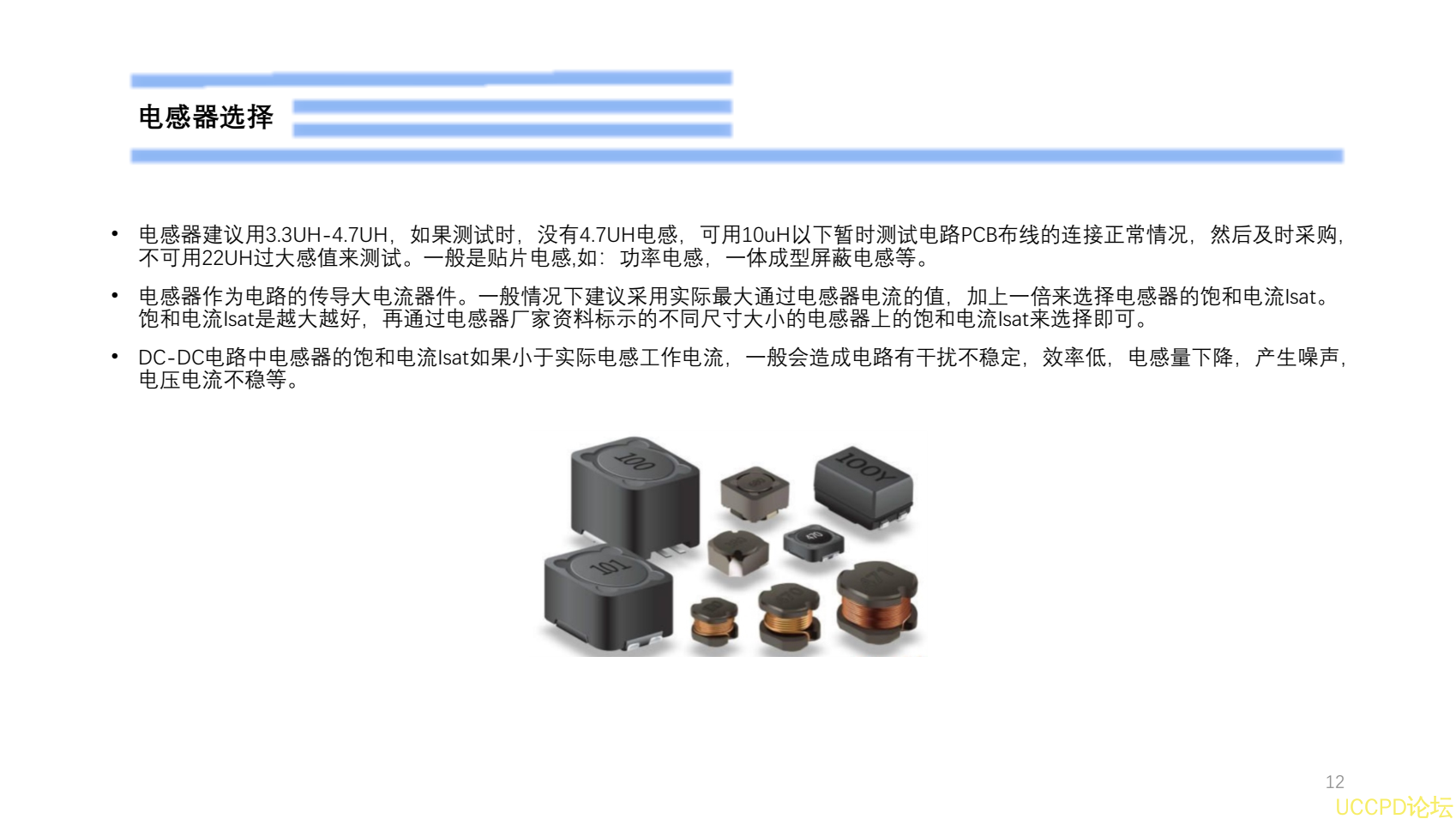

电感器选择

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

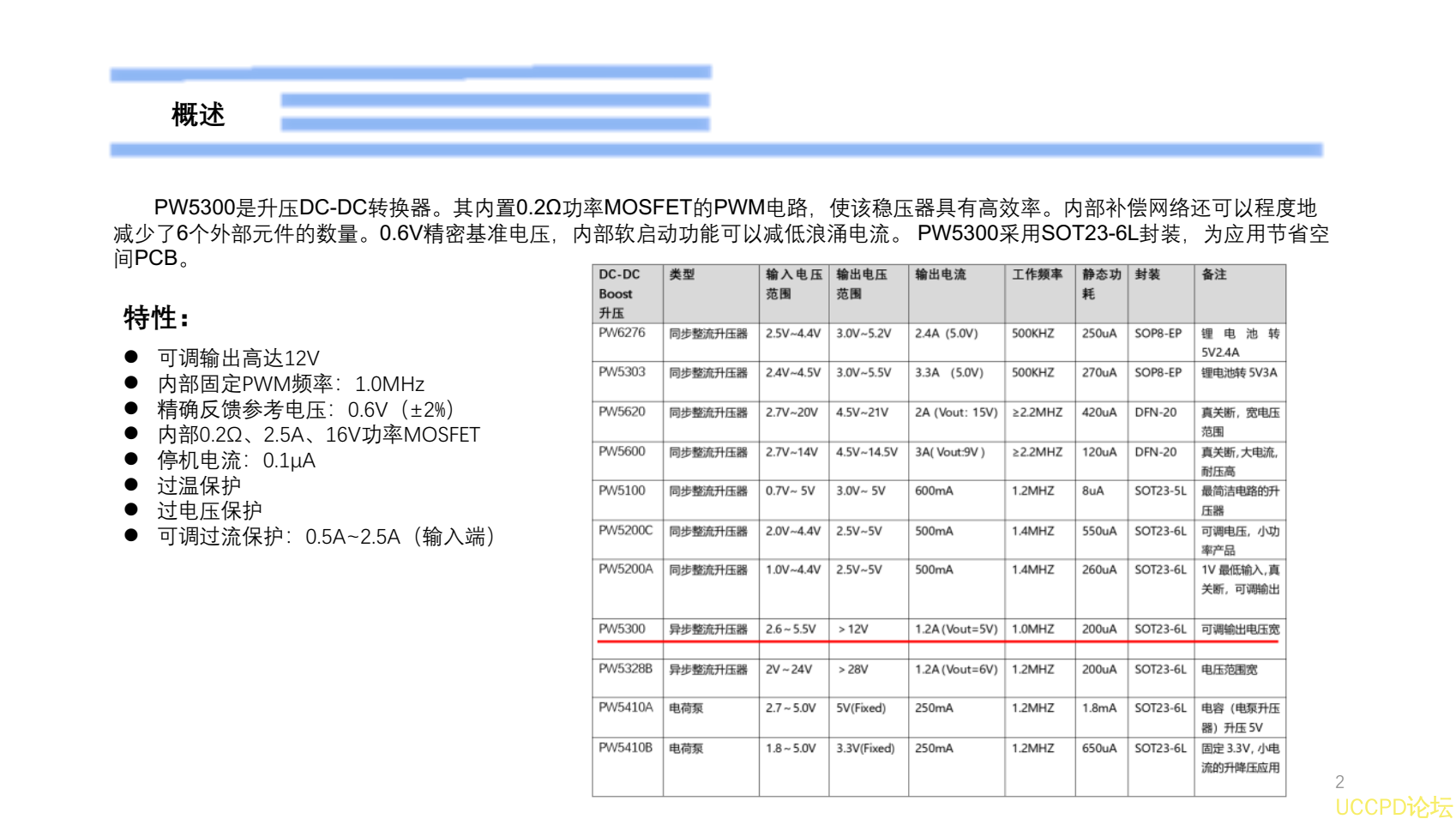

概述
PW5300是升压DC-DC转换器。其内置0.2Ω功率MOSFETPWM电路,使该稳压器具有高效率。内部补偿网络还可以程度地
减少了
6个外部元件的数量。 0.6V精密基准电压,内部软启动功能可以减低浪涌电流。 PW5300采用SOT23-6L封装,为应用节省空
PCB
特性:
l 可调输出高达12V
l 内部固定PWM频率: 1.0MHz
l 精确反馈参考电压: 0.6V(±2%)
l 内部0.2Ω、 2.5A、 16V功率MOSFET
l 停机电流: 0.1μA
l 过温保护
l 过电压保护
l 可调过流保护: 0.5A~2.5A(输入端)

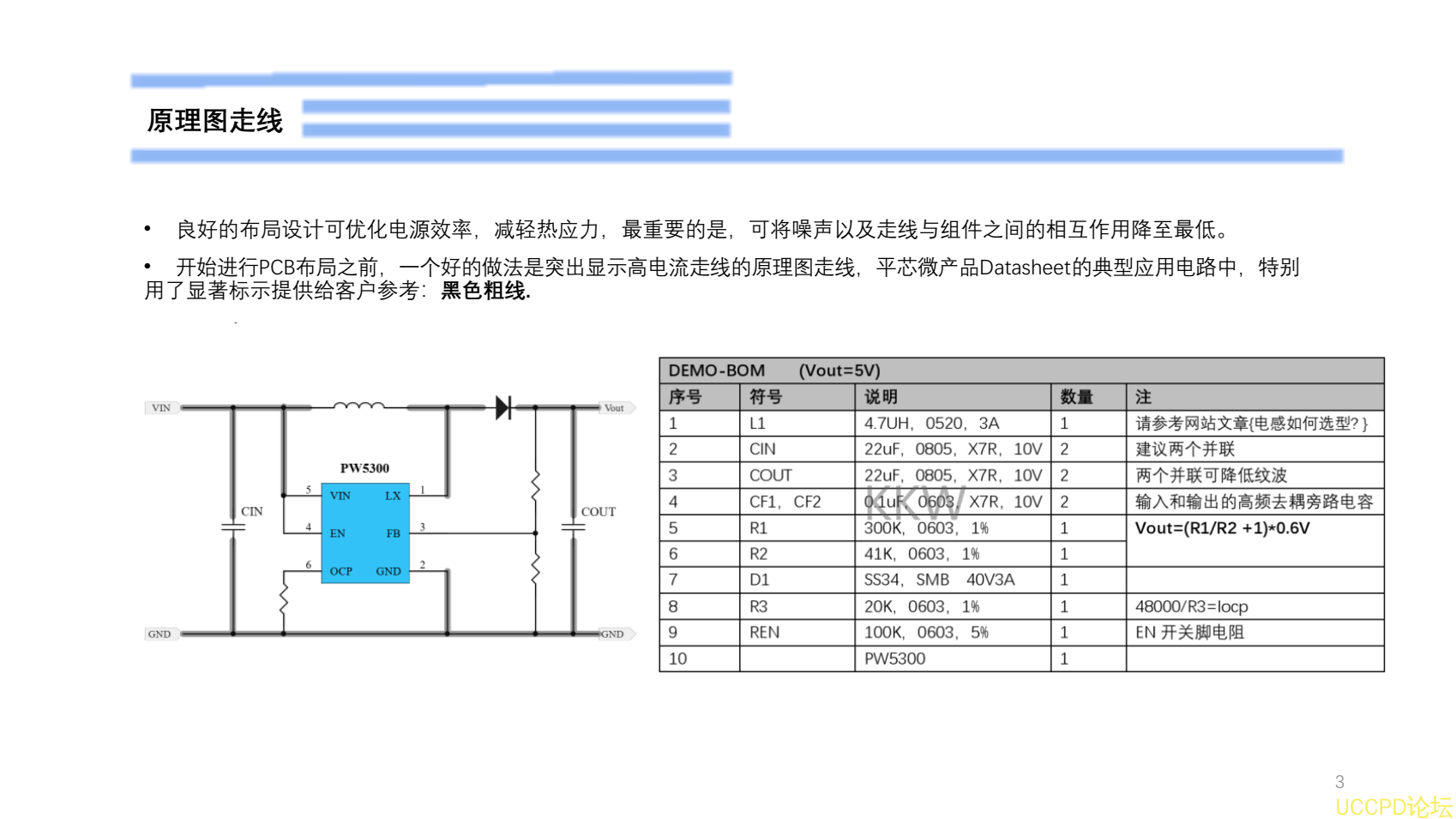

原理图走线
良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线.

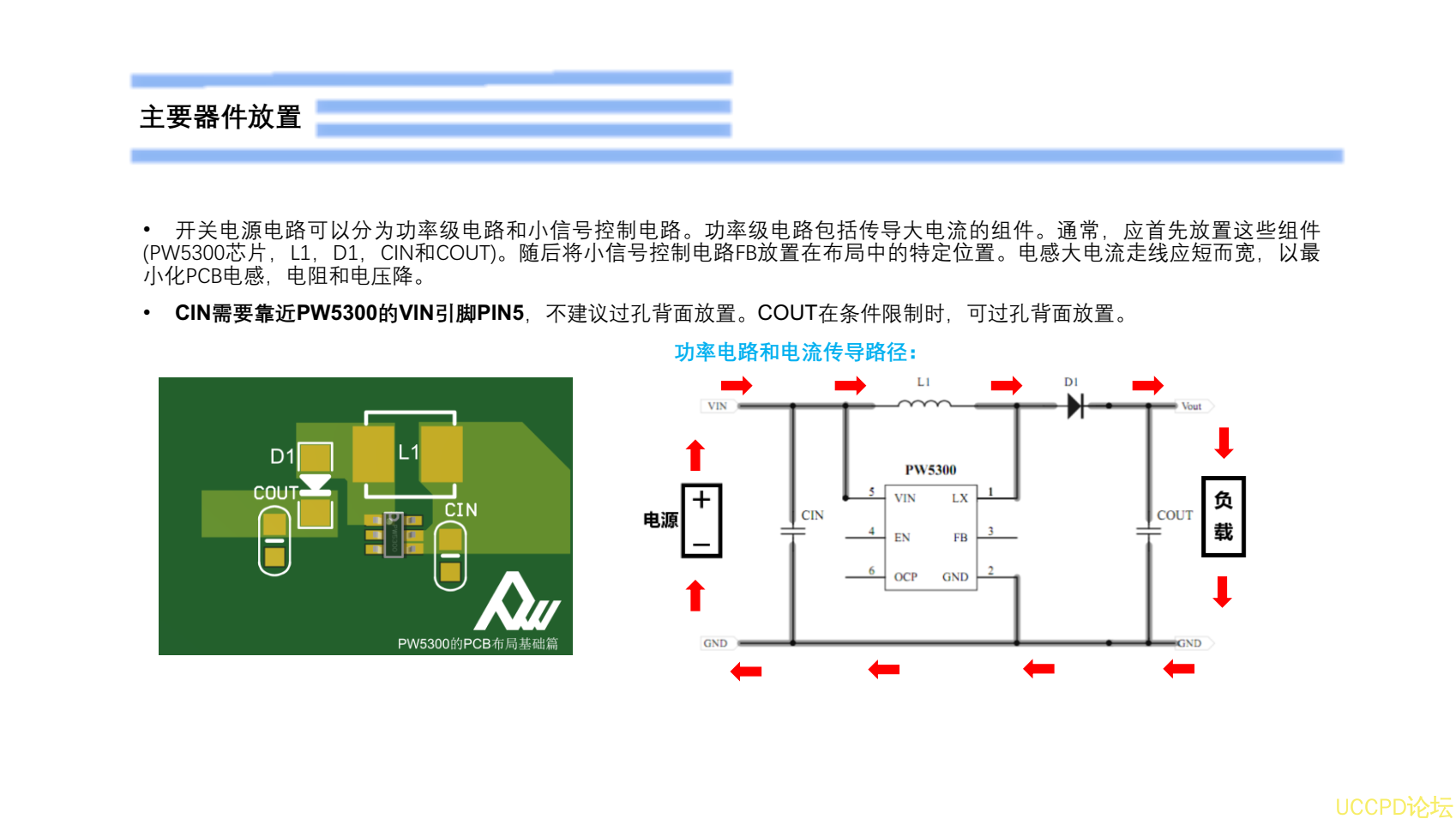

主要器件放置
开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW5300芯片, L1, D1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最
小化PCB电感,电阻和电压降。
CIN需要靠近PW5300VIN引脚PIN5,不建议过孔背面放置。 COUT在条件限制时,可过孔背面放置。
