48V 降压 12V 电源芯片，48V 降压 15V 电源芯片电路图
48V 电源，48V 电瓶车电压如 48V-60V 等，需要降压到 12V 的温度电压，或者 48V 降压
到 15V 的稳定电压，输出电流的大小也取决了不同的电源管理芯片。
48V 降压 12V 和 48V 降压 15V 的方案只推荐一个，就是 DC-DC 降压电路。
LDO 线性电路，一般是没有 12V 和 15V 的输出电压的，比较少。再加上 LDO 电流不大，
适合的应用更是少了。
48V 电源，48V 电瓶车电压如 48V-60V 等，需要降压到 12V 的温度电压，或者 48V 降压
到 15V 的稳定电压，输出电流的大小也取决了不同的电源管理芯片。
48V 降压 12V 和 48V 降压 15V 的方案只推荐一个，就是 DC-DC 降压电路。
LDO 线性电路，一般是没有 12V 和 15V 的输出电压的，比较少。再加上 LDO 电流不大，
适合的应用更是少了。
|
LDO 产品 PW6566 |
输入电压 1.8V～5.5V 4V～18V 4.5V～40V 4.5V～80V |
输出电压 | 输出电流 |
静态功耗 2uA 3uA 4.2uA 2 uA |
封装 SOT23-3 Sot23-3 Sot23/89 Sot23-3 |
| 1.2V～5V 多 250mA | |||||
|
PW6218 PW6206 PW8600 |
3V,3.3V,5V 3V,3.3V,5V 3V,3.3V,5V |
100MA 150MA 150MA |

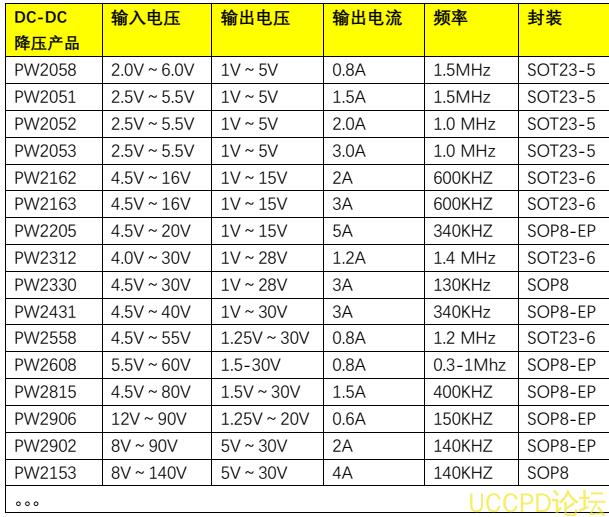

DC-DC 降压电路的选型表：
我们知道当开关或者拔插电源时，会产生数倍高于输入电压的尖峰电压。表现明显的类似我
们平时插上充电器时的电击声音，这个插入拔出的动作或者开关动作就会产生输入尖峰电
压。吸收输入尖峰电压解决方案常见：并联 TVS 管，加大 CIN 容值或加 47uF-470uF 电解
电容，RC 电路等等。根据不同输入应用来测试选择。
同时我们也需要把芯片的输入耐压也要高于 48V 的 20%左右，如 60V 耐压等。
合适的就如 PW2608 芯片了。还要 PW2906，PW2815，PW2902，PW2153 等等。

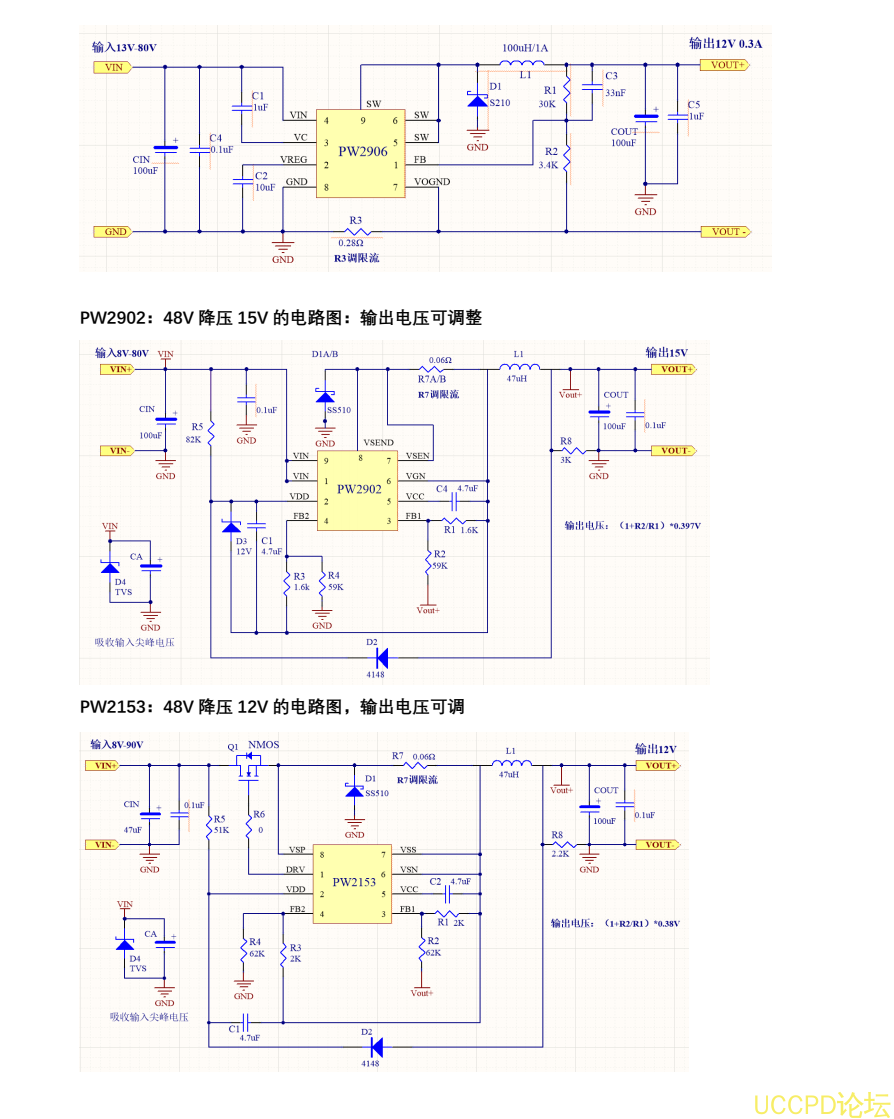

降压电路的典型电路图：
PW2906:48V 降压 12V 的电路图：输出电压可调
