5V升压12.6V

产品概述

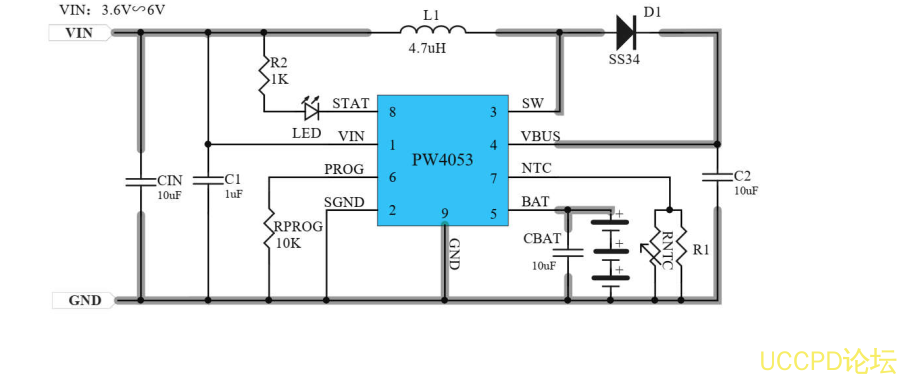

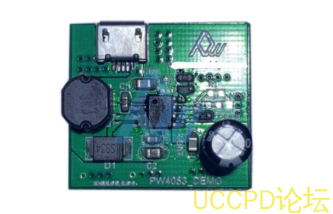

PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。PW4053
集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺
寸，降低 BOM 成本。 PW4053 的升压开关充电转换器的工作频率为 500KHz，转换效率为 90%。
PW4053 输入电压为 5V，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，可
匹配所有适配器。
PW4053 提供 SOP8-EP 封装形式， 工作温度额定范围为-40℃至 85℃。
产品特点
⚫ USB 5V 输入异步开关升压充电
⚫  工作电压 3.5～ 6V，芯片耐压 18V，内部
集成高压晶体管
⚫  最大 1.2A 充电电流，外部电阻可调
⚫  NTC 功能
⚫  升压充电效率 90%
⚫  自动调节输入电流，匹配所有适配器
⚫  支持 LED 充电状态指示
⚫  内置功率 MOS
⚫  500KH 开关频率
⚫  输出过压，短路保护
⚫  输入欠压，过压保护
⚫  IC 过温保护
⚫  ESD 4KV
应用范围
⚫锂电电池包
⚫对讲机
⚫玩具
⚫蓝牙音箱
⚫POS 机

⚫电子烟

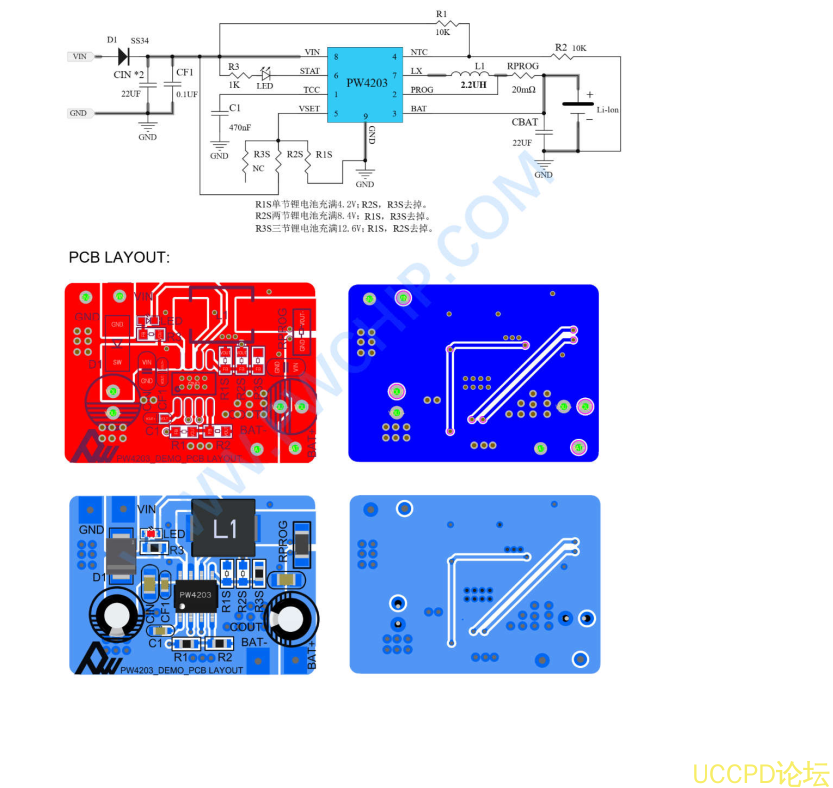

PW4203 是一款 4.5-22V 输入，2A 同步降压多节锂离子电池充电器，适用于便携式应
用程序。选择引脚方便多电池充电。800 kHz 同步降压调节器集成了 22V 额定值的超
低导通电阻 FET，以实现高效率和简单的电路设计。PW4203 提供 8 针 SOP 封装，提
供非常紧凑的系统解决方案和导热性好。
特征
 宽输入电压范围：4.5V 至 22V
 高效率集成同步降压带固定 800kHz 开
关的调节器频率
 可选择多电池充电
 涓流/恒流/恒压充电模式
 可编程（最大 2A）恒定充电当前
 可编程充电定时器
 输入电压 UVLO 和电池 OVP
 过热保护
 输出短路保护
 自动停机防止倒车能量流
 充电状态指示
 正常同步降压运行当电池取出时
