9V,12V输入充3.7V单节锂电池电路和芯片

输入电压范围是 4.7V-8V 的。外围跟 PW4054 一样。

但是当我们的产品要求输入电压是更高的 9V，12V 时，就陷入思考了，由于线性电源 IC 的
本身特性，效率低，导致目前都是适用于电流小的应用，特别是输入和输出电源的电压差更
大时，也就效率越低了，即使有充电电流也不大，可能不到 2，300MA。所以这种支持 9V,12V
输入，充单节锂电池的产品很少很少。即使有充电电流也很小

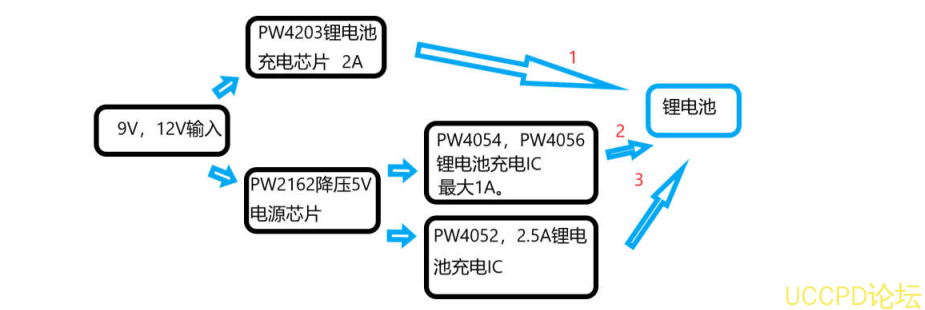

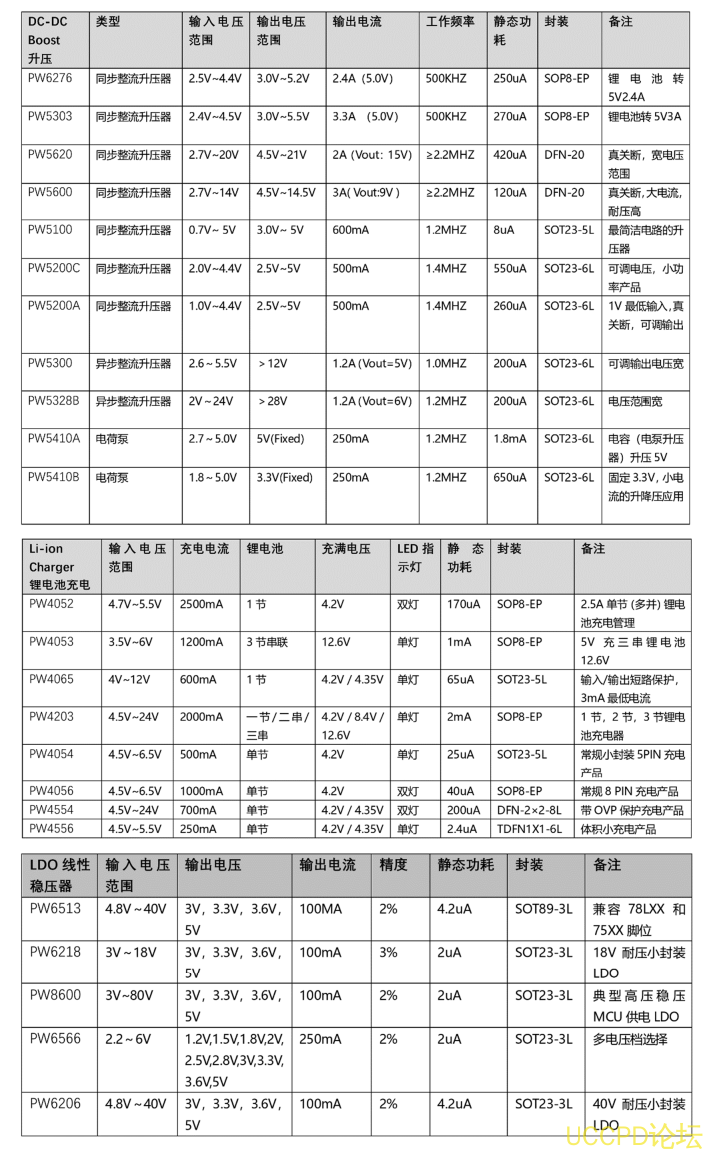

目前仍然有两种方案可以使用于 9V,12V 给单节锂电池充电的电路系统中。

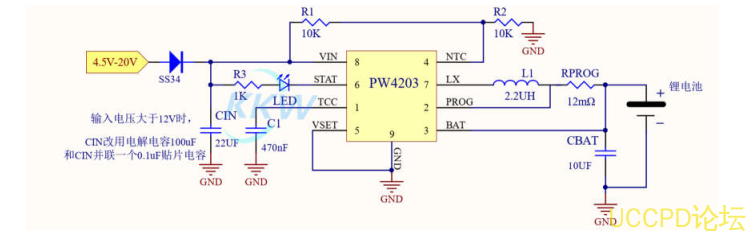

1，PW4203 是一款 4.5-22V 输入，2A 同步降压多节锂离子电池充电器 ，适用于便携式
应用程序。选择引脚方便多电池充电。800 kHz 同步降压调节器集成了 22V 额定值的
超低导通电阻 FET，以实现高效率和简单的电路设计。PW4203 提供 8 针 SOP 封装，
提供非常紧凑的系统解决方案和导热性好。
特征
宽输入电压范围：4.5V 至 22V
高效率集成同步降压带固定 800kHz 开关的调节器频率
可选择多电池充电
涓流/恒流/恒压充电模式
可编程（最大 2A）恒定充电当前
可编程充电定时器

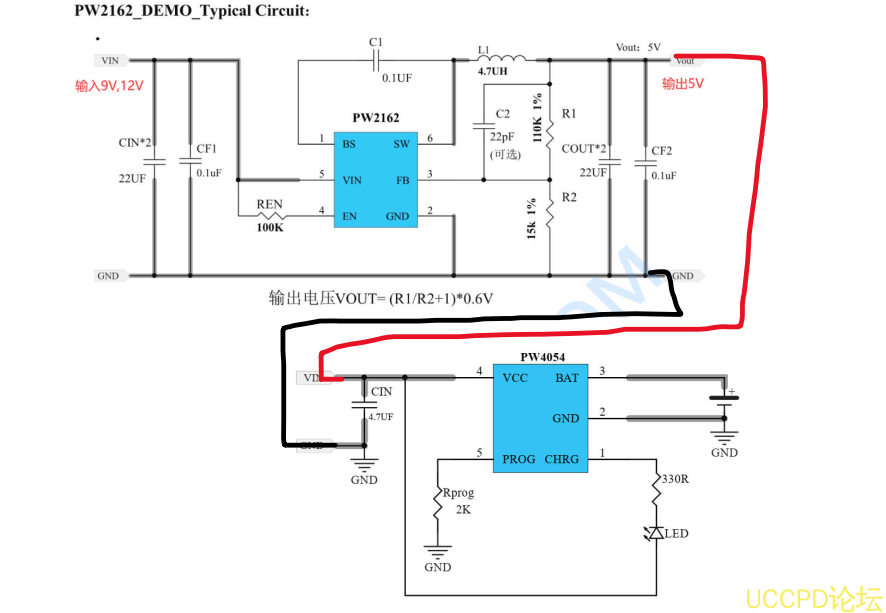

2，使用 DC-DC 降压电路+锂电池充电电路方案：
9V,12V 输入，使用 DC-DC 电源芯片 PW2162 降压到 5V，5V 再加上 PW4054 等锂电
池充电芯片。
PW2162 是一个完全集成，高效率 2A 同步整流降压转换器。PW2162 在宽输出电
流负载范围内以高效率运行。此设备提供两种工作模式，PWM 控制和 PFM 模式开关
控制，实现高效率在更宽的负载范围内。PW2162 要求现有的最小数量标准外部组
件，并在符合 ROHS 标准的 6 针 SOT23 封装中提供。
特征
 效率高达 96%
 600KHz 频率操作
 2A 输出电流
 不需要肖特基二极管
 4.5V 至 16V 输入电压范围

如果是一直要 5V 输入才能充电，9V,12V 输入不能充电这种的，可用 PW2601 或
者 PW2606 了

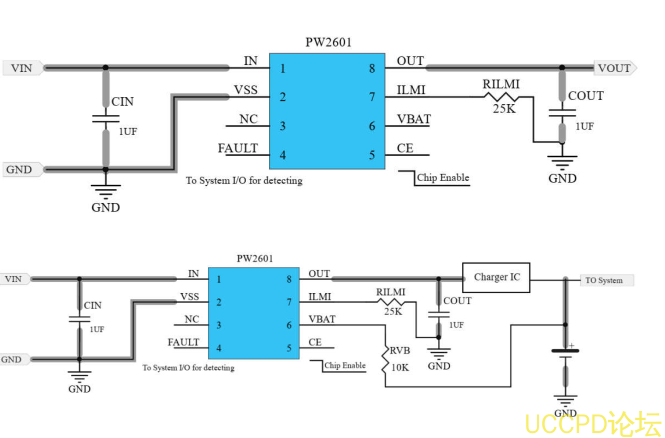

PW2601 是一款充电器前端集成电路，旨在为锂离子电池提供保护，使其免受充
电电路故障的影响。该设备监视输入电压，电池电压和充电电流，以确保所有三个参
数均在正常范围内运行。当任何输入电压，输出电流超过阈值时，该器件将关闭内部
MOSFET 以断开 IN 至 OUT 的连接，以保护负载。过热保护（OTP）功能监视芯片温度
以保护器件。 PW2601 还可以通过连续监视电池电压来保护系统电池免于过充电。该
器件的工作原理类似于线性稳压器，可在输入电压高达输入过压阈值的情况下保持
5.1V 输出。

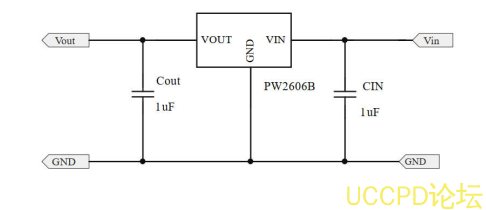

PW2606B，PW2606 是前端过电压和过电流保护设备。它实现了 2.5V 至 40V 的宽输入
电压范围。过压阈值可以在外部编程或设置为内部默认设置。集成电源路径 nFET 开关
的低电阻可确保为电池充电系统应用提供更好的性能。它可以提供高达 1A，2A 的电
流以满足电池供电系统的要求。它集成了具有滞回功能的过热保护关闭和自动恢复电
路，以防止发生过电流事件。
