78L05高耐压版本40V规格书

78L05 单片集成电路稳压器的一种型号。此类元件应用十分广泛，全系列的稳压器中
都有滤波电路，从而有效地降低了噪声和外界的干扰，每种稳压器均能达到 100mA 的电流
输出，内部设有过流、过热自动保护功能。
特点
1. 三端稳压器
2. 最大输出电流 100mA
3. 独立工作无须外加部件
4. 内部有热过载保护装置
5. 内部有电流短路保护功能
三、应用
1. 直流电源
2. 充电器
3. 适配器
4. DVD
5. 电视机

6. 录音机

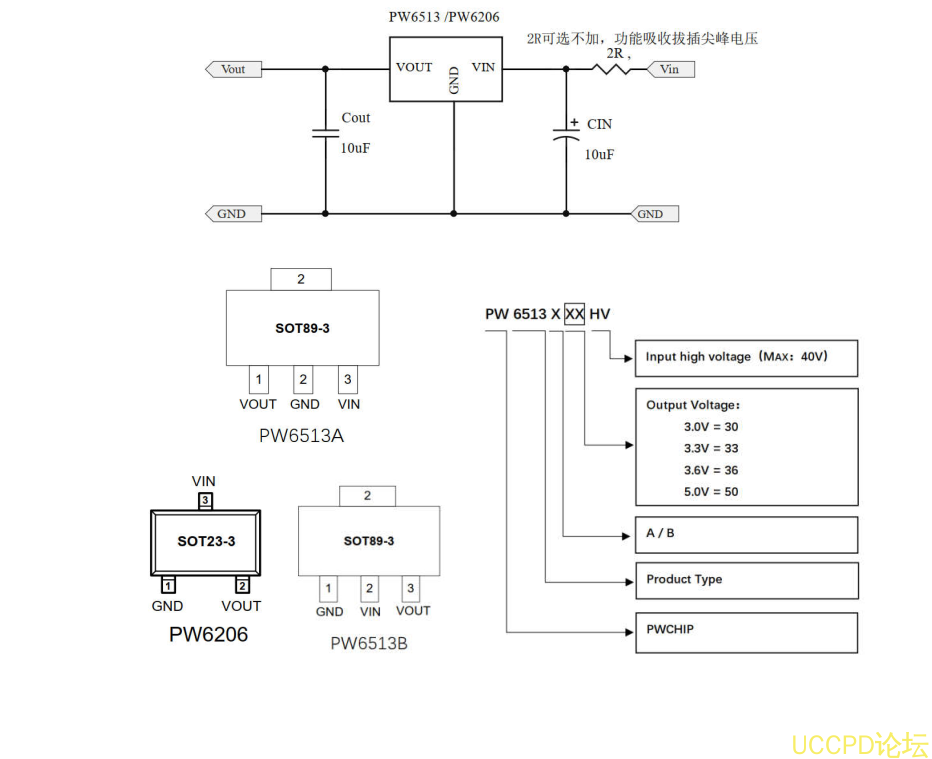

PW6206，PW6513 系列是一款高精度，高输入电压，低静态电流，高速，低压降线性
稳压器具有高纹波抑制。在 VOUT=5V&VIN=7V 时，输入电压高达 40V，负载电流高达 300mA，
采用 BCD 工艺制造。PW6206 提供过电流限制、软启动和过热保护，以确保设备在良好的
条件下工作
PW6206 是 SOT23-3L 封装，PW6513 是 SOT89-3 封装。
特点
 输入电压：4.75V~40V
 输出电压：1.8V~5.7V
 输出精度：<±2%
 输出电流：150mA（典型值）
 最高 300mA@VIN=7V，VOUT=5V，PW6206B50HV 封装
 电源抑制比：60dB@100Hz
 跌落电压：600mV@IOUT=100mA
 静态电流：4.2μA@VIN=12V（典型值）
 ESD HBM:8KV
 推荐电容器：10uF
