SLM6500电磁干扰认证设计PCB

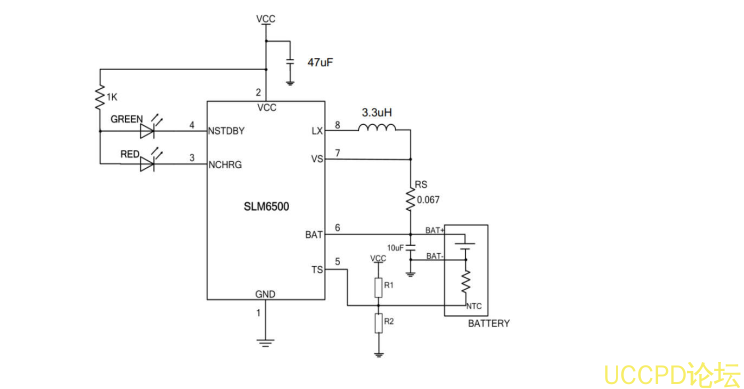

SLM6500 是一款面向 5V 交充适配器的 2A 离子电池充电器。它是采用 1.5MHz 固定频率的
步降压型转换器，利用芯片内部的功率晶体管电池进行涓流、恒流和恒压充电。充电电流可
用外部电阻编程设定，持续充电电流可达 2A 不需要另加防倒灌二极管。具有高达 90% 以上

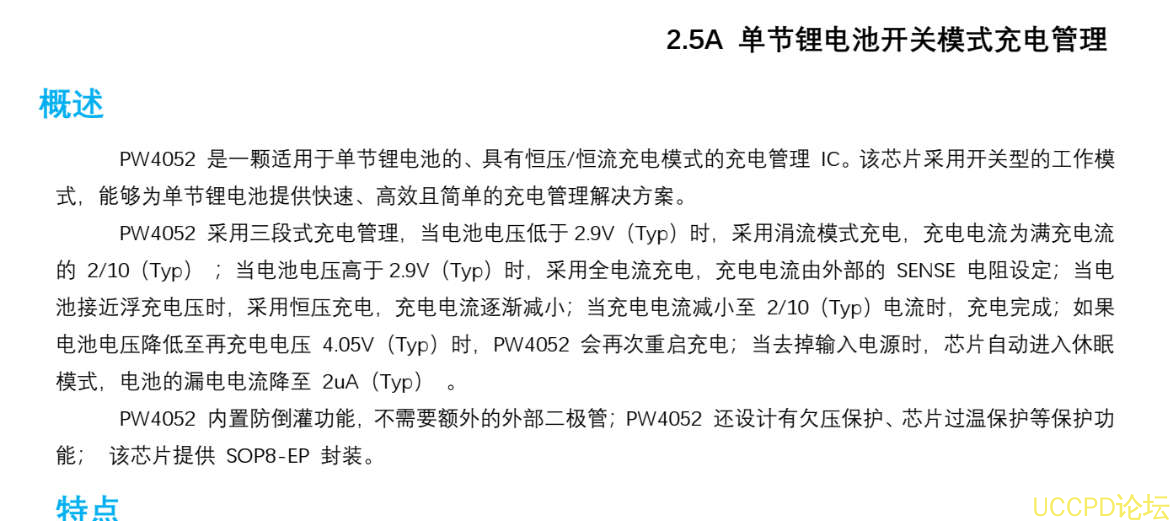

充电效率，且自身发热量极小。同款脚位的 PW4052 在电磁干扰 EMI 措施上，会简单点，增

加了 RC 吸收电路即可完成。

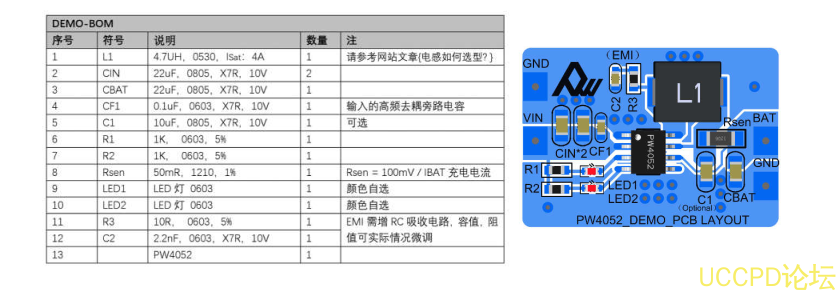

SLM6500 充电板子所需的物料表，可直接导用 PW4052 的 DEMO 物料表。在电感这方面由
于大部分是靠工程师经验来决定的。可以按照，如表格中， PW4052 最大充电电流 2.5A 一样
的话，电感推荐功率电感 CD75-4.7uH ，或者一体成型电感 0530-4.7UH 等。
在 PCB 设计中，需要注意：
1 ， Cin ≥ 10uF 不可省略， 尽量靠近 Vin 引脚。 Cbat 尽量靠近 Bat 引脚。
2 ， 芯片底部焊盘为功率地，需要焊接
3 ，输入电容 CIN 是用来吸收转换器所有的输入开关纹波电流， 不可以省掉。 它必须具有
足够的纹波电流等级，在不好情况下的纹波电流有效值近似于输出充电电流的一半。 实际
电容的值大小不是关键。

电磁干扰 EMI 措施：
1，SW 面积尽量小点，还有加 RC 对 GND
2，R 的阻值是 10R，C 的容值是 2.2nF
3，SW 作为电磁干扰源，在保证足够电流通过的 PCB 布局面积外，需要尽量减小一些。
例如 PW4052 单节 2.5A 充电管理芯片的电路图中的 R3 和 C2。
如果需要做锂电池的 2A 充电和输出 USB 口 5V2A 放电的话，可以这样拼接即可。
