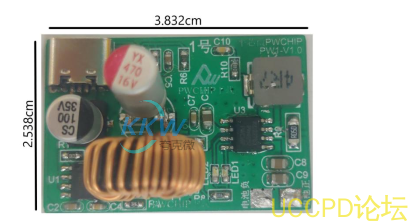

兼容 USB PD 快充输入单节锂电池 2A 充电板的电路板 1号

  这是一款名为“兼容  USB PD  快充输入单节锂电池  2A  充电板”的电路板，可用于便捷的充电设备等场合。 它适用于  3.7V  的锂电池组，可以支持多并或单串连接方式，并且在充满电时电压为  4.2V 。
  该电路板的输入电压范围为  5V-9V ， 充电时会亮灯， 充满后会转灯， 如果没有接入电池则会闪灯。 最大充电电流为  2A 。

  电路板集成了三种芯片， 分别是  PW4052  锂电池充电管理芯片、  PW2303  同步降压芯片和 PW6603 PD  快充协议 芯片。

1 、  PW4052  锂电池充电管理芯片可以提供  2.5A  的充电电流，采用高效率的开关式充电电路，适用于单节锂电池充电。
2 、  PW2303  同步降压芯片可以将输入电压从  9V-5V  转换为  5V  输出， 最大输出电流可达  3A 。它的特点是降压压差很低，效率很高。
3 、  PW6603 PD  快充协议芯片是一个  SINK  端的芯片， 用于协议通讯， 让  PD  充电器按照指定的电压输出。

深圳市夸克微科技  IC代理  郑R：13528458039

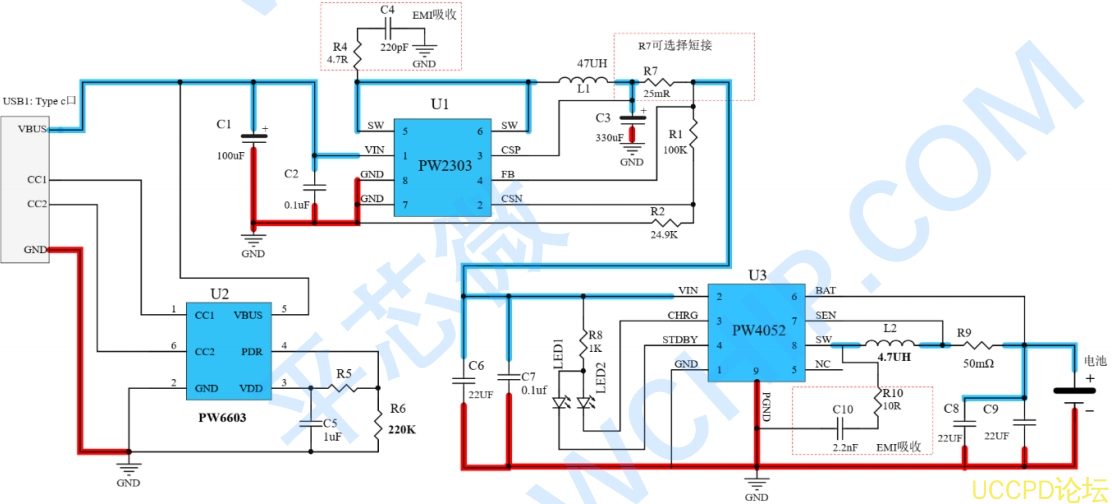

附原理图

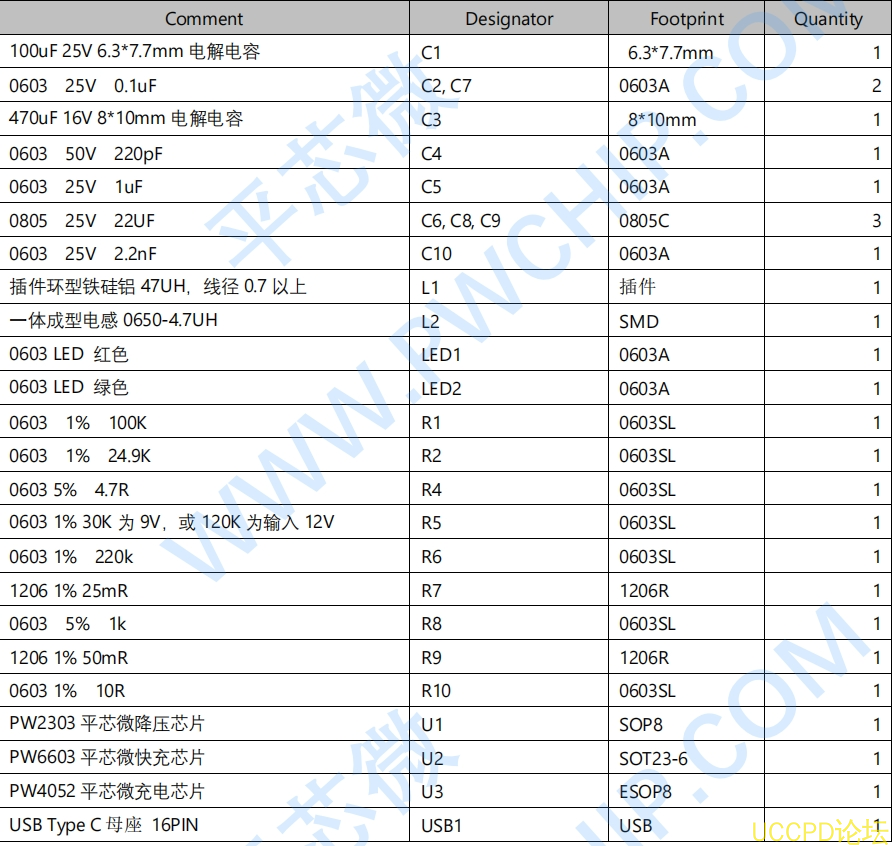

附 BOM
