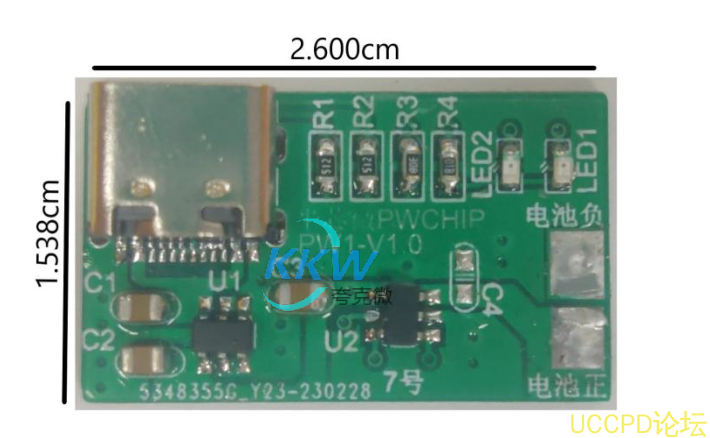

USB 输入带有保护功能的充电管理电路板 7号

这是一个 USB 输入带有保护功能的充电管理电路板，适用于便捷充电设备等。它可以用于
单节锂电池组的充电， 充满电压为 4.2V ， 输入电压为 5V 。 最大输出充电电流为 0.5A 。
该电路板使用了两种芯片： PW4054 和 PW2606B 。 PW4054 是一个锂电池充电管理芯片，可
以支持 0.5A 的充电电流， 并且适用于 1 节锂电池充电。 PW2606B 是一个 USB 输入过压保护
芯片， 能够在输入电压高于 6.1V 时关闭充电电路， 并且具有 40V 输入电压耐压和 1A 过流保
护功能。
PW2606B 的保护功能主要有三个方面： 1. 防止插入高电压的保护， 2. 防止 USB 热插拔时的电
压尖峰保护， 3. 防止由于快速充电器损坏导致异常高电压的保护。
通过这些保护措施， 该电路板能够更加安全地充电， 同时保护锂电池和设备免受过压和过流
的伤害。

深圳市夸克微科技  IC代理  郑R：13528458039

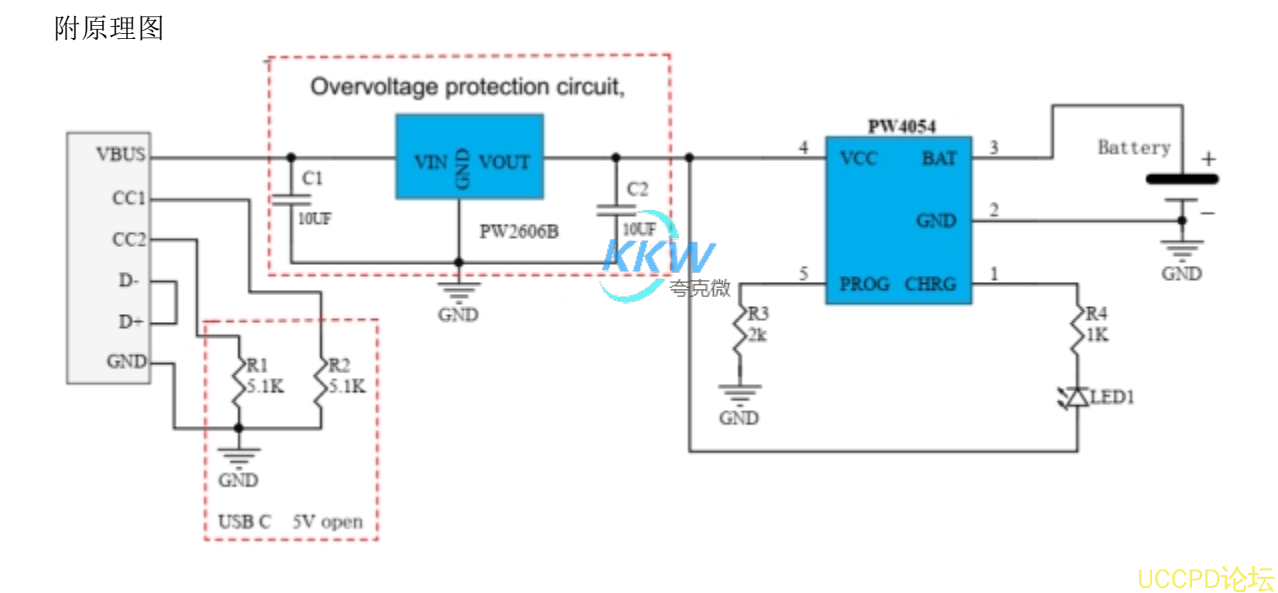

附原理图

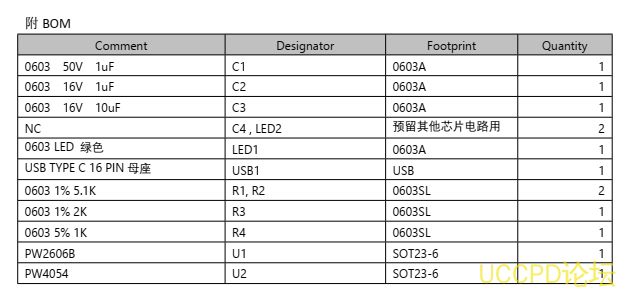

附 BOM
