USB 输入带 6.1V 过压关闭， 40V 耐压保护， 单节锂电池 1A 充电管理板 8号

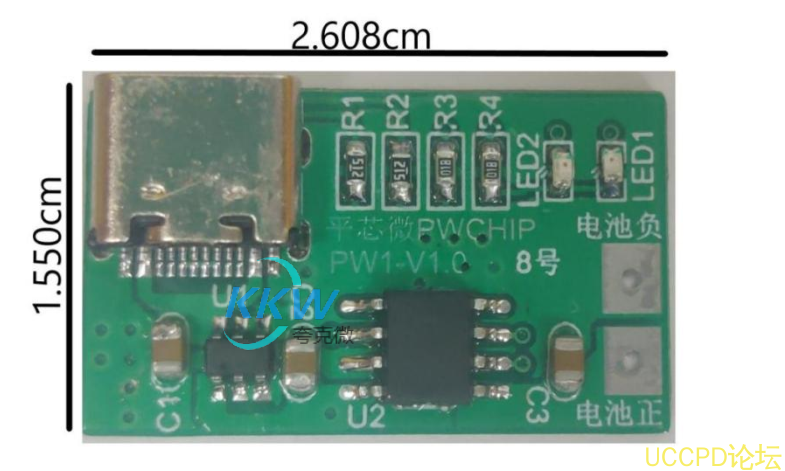

这是一款名为“ USB 输入带 6.1V 过压关闭， 40V 耐压保护， 单节锂电池 1A 充电管理板”的
电路板，适用于便捷充电设备等场合。 它可以用来管理 3.7V 锂电池组，支持单串或多并连
接方式， 电池充满后电压为 4.2V 。 该电路板需要 5V 的输入电压， 当充电时会亮灯， 充满后
会转换为另一种灯光。

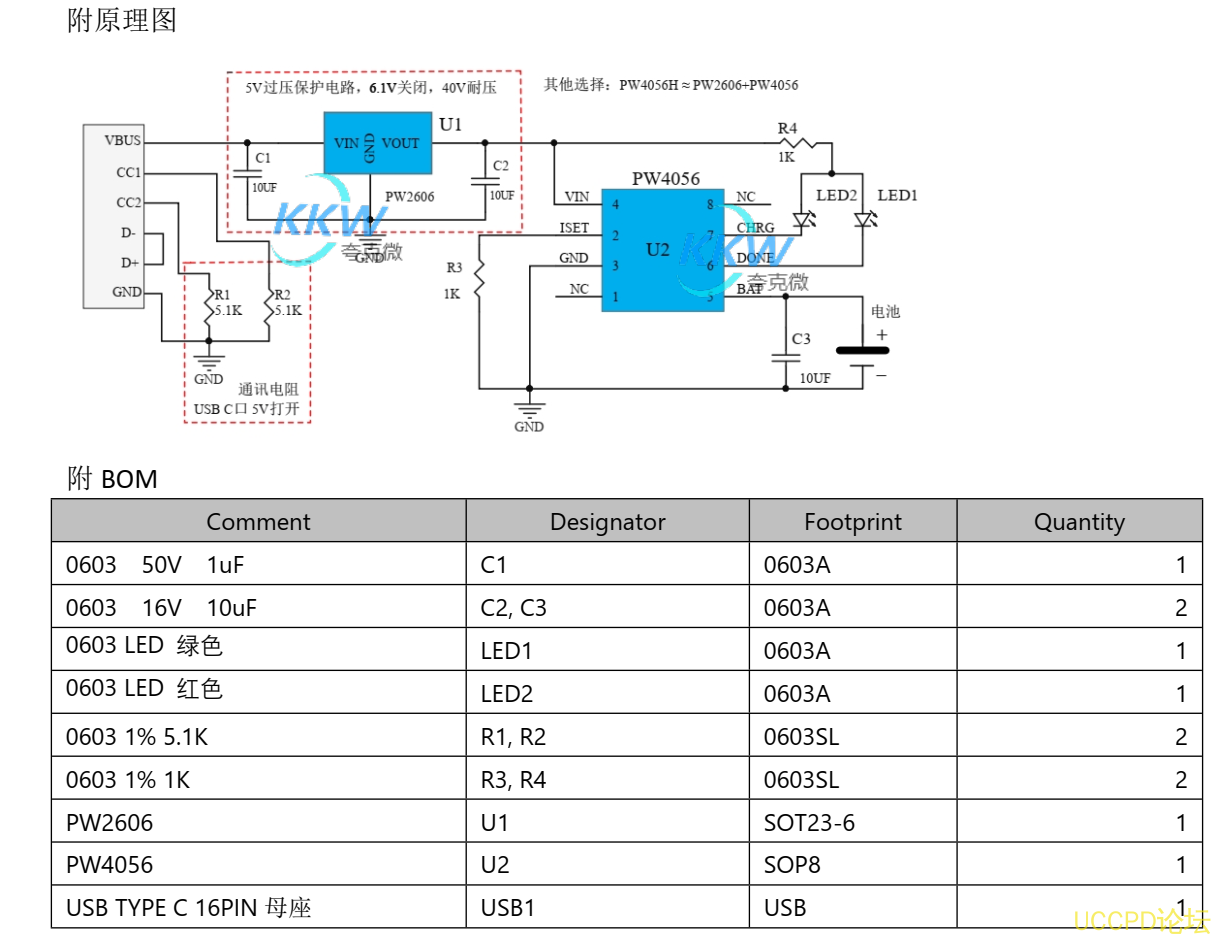

它使用了两个芯片， 分别是 PW4056 和 PW2606 。 PW4056 是一款锂电池充电管理芯片，可
以支持 1A 的充电电流，并适用于单串锂电池充电。 PW2606 是一款 USB 输入过压保护芯片，
可以在输入电压超过 6.1V 时自动关闭， 同时支持 40V 的输入保护和 2A 的过流保护。 它的作
用有三个： 1 ） 防止因为误插高压而受到损害； 2 ） 保护 USB 热插拔时的尖峰电流； 3 ）在快
充充电器损坏异常高压时提供保护。
