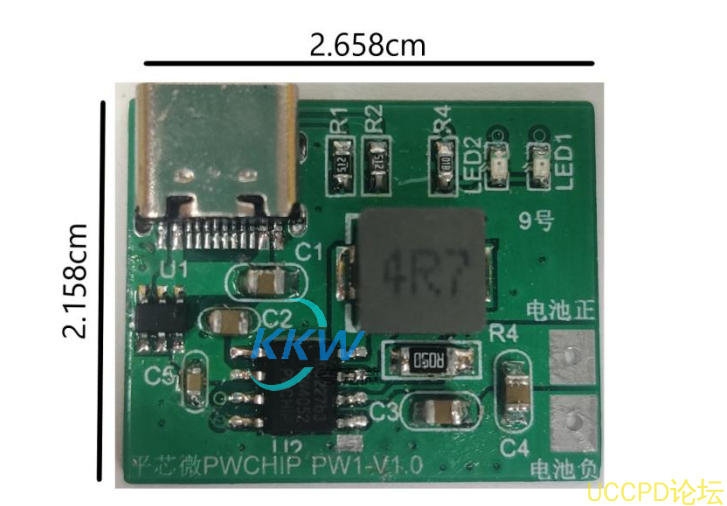

USB 输入电路板 3.7V 的锂电池组，充电电流最大2A 的电路板 9号

这是一款  USB  输入电路板， 可以用于便捷充电设备等。 它适用于  3.7V  的锂电池组， 可以支
持多个并联或单个串联的电池， 充满电后电压为  4.2V 。
该电路板可以接受  5V  的输入电压， 并且能够提供最大  2A  的充电电流。当电池正在充电时，
指示灯会亮起，当电池充满时，指示灯会变成红色。

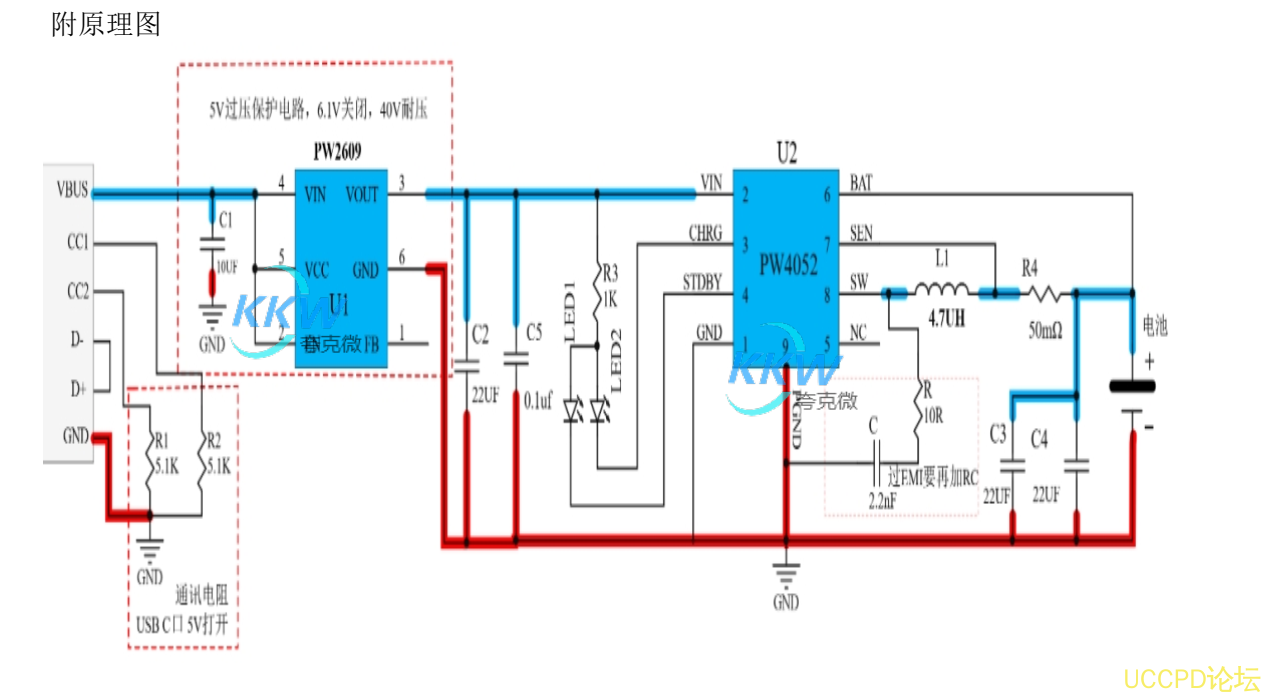

这个电路板使用了两个芯片， 分别是  PW4052  和  PW2609 。  PW4052  是锂电池充电管理芯片，
可以支持最高  2.5A  的充电电流，适用于单个串联的锂电池。  PW2609  是过压保护芯片，可
以防止输入电压过高损坏电路板。它可以检测到输入电压是否高于设定值， 如果高于  6.1V ，
则自动关闭输入。此外， 它还可以防止由于  USB  热插拔或快速充电器的高电压尖峰损坏电
路板，保护电路板和设备的安全。
