11号板适用于便捷充电设备，5V为输入电压,可以用来充电 3.7V 的 锂电池组

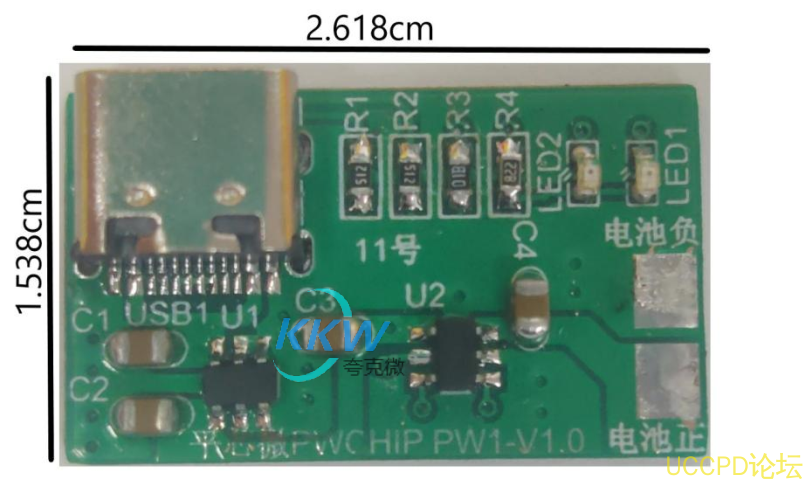

这个电路板是一个 USB 输入充电管理板，适用于便捷充电设备等。 它可以用来充电 3.7V 的
锂电池组（可以是多个并联或单个串联） ， 充电后电压为 4.35V。 输入电压为 5V， 当充电时
会亮灯，充满后会灭灯。 最大充电电流为 0.5A。
锂电池组（可以是多个并联或单个串联） ， 充电后电压为 4.35V。 输入电压为 5V， 当充电时
会亮灯，充满后会灭灯。 最大充电电流为 0.5A。
详情
这个电路板是一个 USB 输入充电管理板，适用于便捷充电设备等。 它可以用来充电 3.7V 的
锂电池组（可以是多个并联或单个串联） ， 充电后电压为 4.35V。 输入电压为 5V， 当充电时
会亮灯，充满后会灭灯。 最大充电电流为 0.5A。
这个电路板里面有两个芯片： PW4065A 和 PW2606B。 PW4065A 是锂电池充电管理芯片，能
够支持单个串联的 4.35V 高压锂电池充电， 最大充电电流可达 0.5A。 PW2606B 是 USB 输入
过压保护芯片， 当输入电压超过 6.1V 时会自动关闭， 能够耐受高达 40V 的输入电压，并且
能够保护电路不受 1A 以下的过电流影响。它的作用是防止误插高压、 USB 热插拔尖峰保护、
以及快充充电器损坏异常高压保护 。
锂电池组（可以是多个并联或单个串联） ， 充电后电压为 4.35V。 输入电压为 5V， 当充电时
会亮灯，充满后会灭灯。 最大充电电流为 0.5A。
这个电路板里面有两个芯片： PW4065A 和 PW2606B。 PW4065A 是锂电池充电管理芯片，能
够支持单个串联的 4.35V 高压锂电池充电， 最大充电电流可达 0.5A。 PW2606B 是 USB 输入
过压保护芯片， 当输入电压超过 6.1V 时会自动关闭， 能够耐受高达 40V 的输入电压，并且
能够保护电路不受 1A 以下的过电流影响。它的作用是防止误插高压、 USB 热插拔尖峰保护、
以及快充充电器损坏异常高压保护 。
深圳市夸克微科技 IC代理 郑R：13528458039

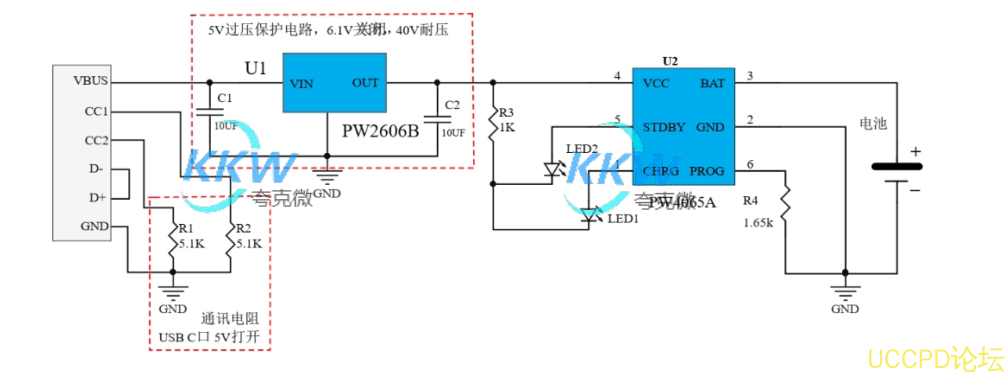

附原理图
