USB 输入带过压关闭， 4.35V/4.2V 很小个芯片锂电池 0.3A 充电管理板 12号 13号

1 电路板 PCB 描述：
1.1 名称： USB 输入带过压关闭， 4.35V/4.2V 很小个芯片锂电池 0.3A 充电管理板
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V 锂电池组， 多并或单串， 可选充满 4.35V（12 号板） /4.2V（13 号板）
1.4 输入电压： 5V （充电亮灯，充转灭灯）
1.5 Max 充电电流(输出)： 0.3A
1.6 芯片功能简介：
1，  锂电池充电电路：  PW4556
PW4556 锂电池充电管理芯片，可达 0.3A 充电电流， DFN1*1-6L 很小封装
2，  过压保护电路：  PW2601
PW2601 是 USB 输入过压保护限流保护芯片， 6.8V 关闭，输出恒压 5.1V，可调过流 1A 保护。
作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护

深圳市夸克微科技  IC代理  郑R：13528458039

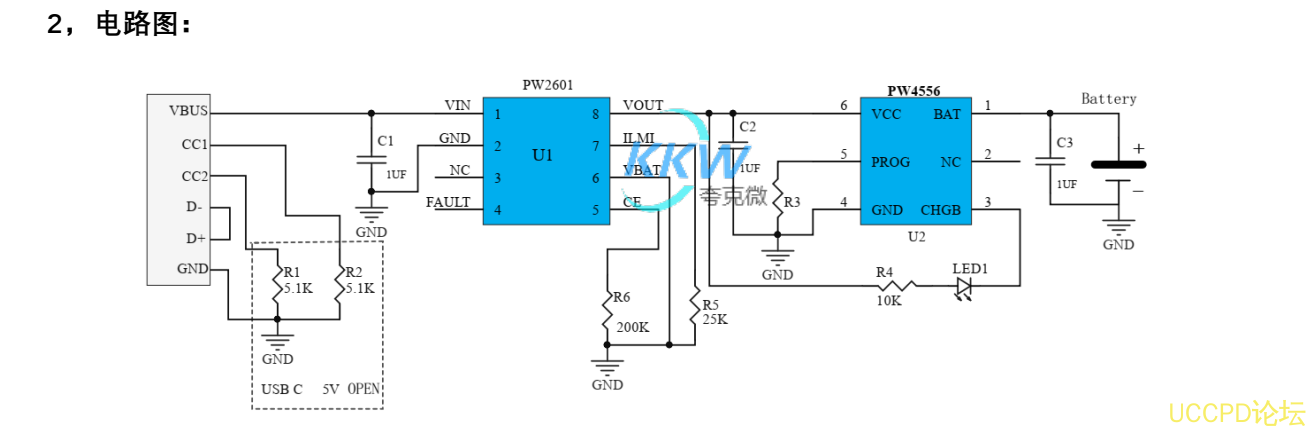

2， 电路图：

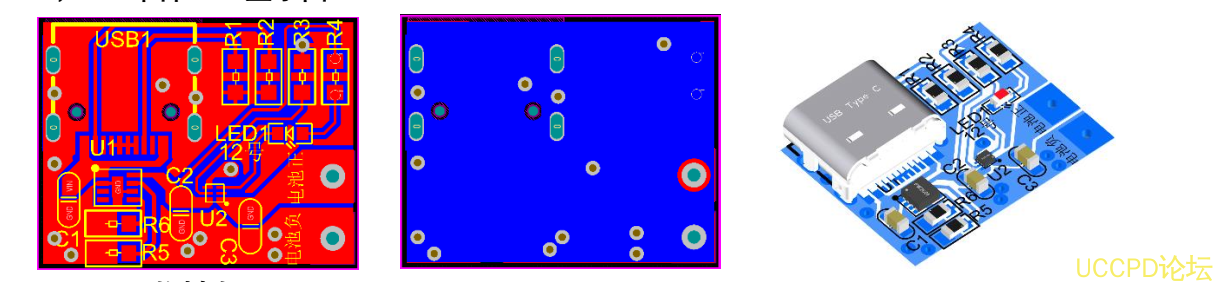

3， PCB 图和 3D 显示图
