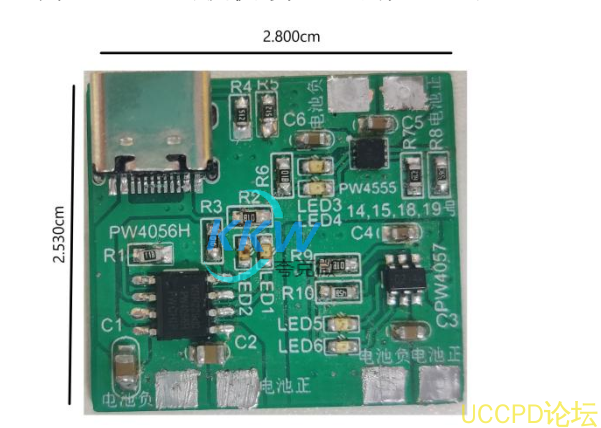

14号 15号 18号 19号电路板集成OVP 过压保护和限流功能，USB C 输入5V
这是一个 USB C 输入的电路板 PCB，可用于便捷充电设备等。 它可以充电 3.7V/3.8V 的锂电
池组，可以多并或单串连接， 并且可选充满 4.35V（ 12 号板） /4.2V（ 13 号板）。
输入电压为 5V， 充电时有亮灯提示， 充满后会转成另一种灯。 最大输出充电电流为 0.5A（使
用 PW4555 或 PW4057 芯片） 或 1A（ 使用 PW4056H 芯片）。
池组，可以多并或单串连接， 并且可选充满 4.35V（ 12 号板） /4.2V（ 13 号板）。
输入电压为 5V， 充电时有亮灯提示， 充满后会转成另一种灯。 最大输出充电电流为 0.5A（使
用 PW4555 或 PW4057 芯片） 或 1A（ 使用 PW4056H 芯片）。
详情
这是一个 USB C 输入的电路板 PCB，可用于便捷充电设备等。 它可以充电 3.7V/3.8V 的锂电
池组，可以多并或单串连接， 并且可选充满 4.35V（ 12 号板） /4.2V（ 13 号板）。
输入电压为 5V， 充电时有亮灯提示， 充满后会转成另一种灯。 最大输出充电电流为 0.5A（使
用 PW4555 或 PW4057 芯片） 或 1A（ 使用 PW4056H 芯片）。

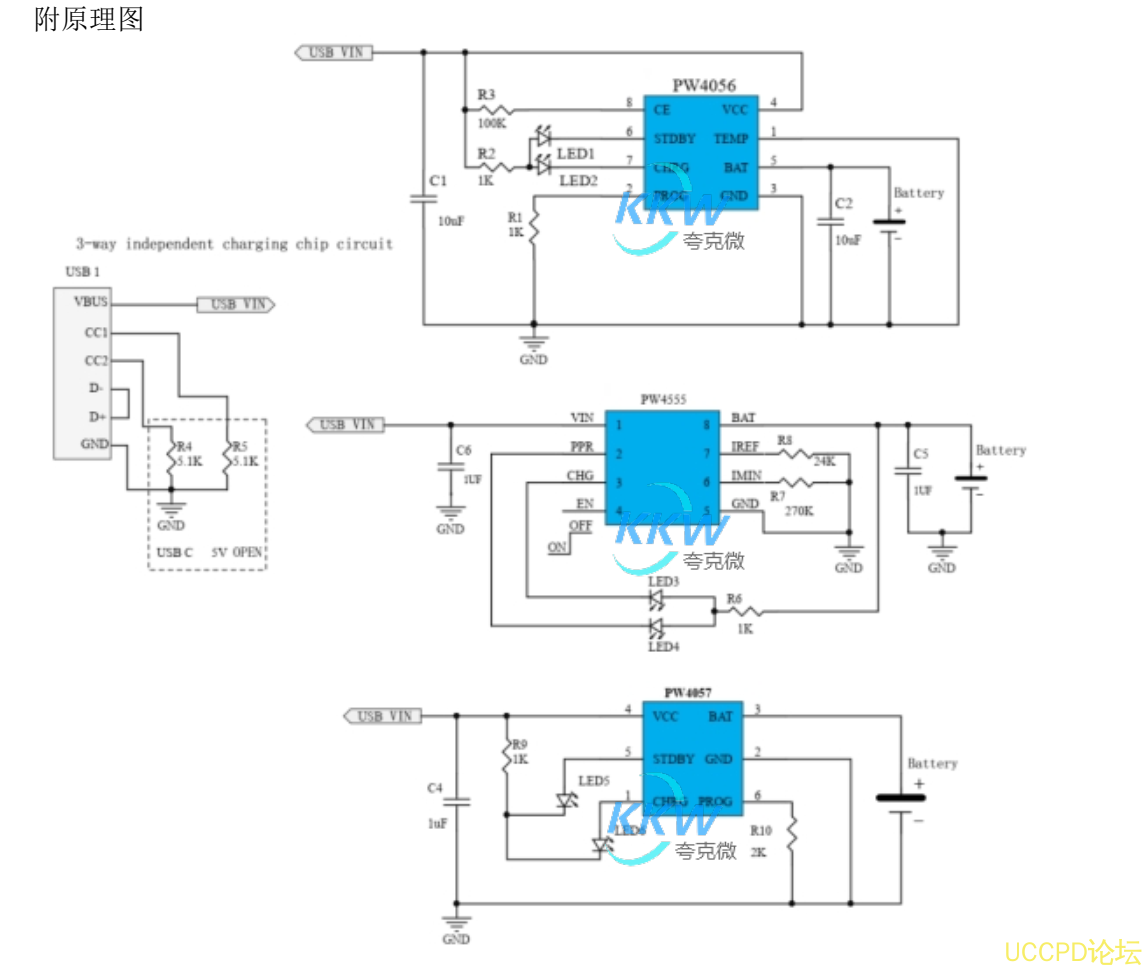

这个电路板使用三种不同的锂电池充电管理芯片： PW4555、 PW4057 和 PW4056H。这些芯
片都集成了 OVP 过压保护和限流功能。 PW4555 芯片封装为 DFN2*2-8L， 可提供最大 0.7A 的
充电电流。 PW4057 芯片封装为 SOT23-6， 可提供最大 0.5A 的充电电流。 PW4056H 芯片封装
为 ESOP8， 可提供最大 1A 的充电电流。
池组，可以多并或单串连接， 并且可选充满 4.35V（ 12 号板） /4.2V（ 13 号板）。
输入电压为 5V， 充电时有亮灯提示， 充满后会转成另一种灯。 最大输出充电电流为 0.5A（使
用 PW4555 或 PW4057 芯片） 或 1A（ 使用 PW4056H 芯片）。
这个电路板使用三种不同的锂电池充电管理芯片： PW4555、 PW4057 和 PW4056H。这些芯
片都集成了 OVP 过压保护和限流功能。 PW4555 芯片封装为 DFN2*2-8L， 可提供最大 0.7A 的
充电电流。 PW4057 芯片封装为 SOT23-6， 可提供最大 0.5A 的充电电流。 PW4056H 芯片封装
为 ESOP8， 可提供最大 1A 的充电电流。
