15V-24V 输入三节串联锂电池 2A 充电管理板 33号 PW4243
1 电路板 PCB 描述:
1.1 名称: 15V-24V 输入三节串联锂电池 2A 充电管理板
1.2 应用:便捷充电设备等
1.3 电池组: 11.1V 锂电池组,三串可多并, 充满 12.6V
1.4 输入电压: 15-24V (充电亮灯,充满转灯)
1.5 Max 充电电流(输出): 2A
1.1 名称: 15V-24V 输入三节串联锂电池 2A 充电管理板
1.2 应用:便捷充电设备等
1.3 电池组: 11.1V 锂电池组,三串可多并, 充满 12.6V
1.4 输入电压: 15-24V (充电亮灯,充满转灯)
1.5 Max 充电电流(输出): 2A
详情
1 电路板 PCB 描述:
1.1 名称: 15V-24V 输入三节串联锂电池 2A 充电管理板
1.2 应用:便捷充电设备等
1.3 电池组: 11.1V 锂电池组,三串可多并, 充满 12.6V
1.4 输入电压: 15-24V (充电亮灯,充满转灯)
1.5 Max 充电电流(输出): 2A
1.6 芯片功能简介:
1, 锂电池充电电路: PW4243
1.1 名称: 15V-24V 输入三节串联锂电池 2A 充电管理板
1.2 应用:便捷充电设备等
1.3 电池组: 11.1V 锂电池组,三串可多并, 充满 12.6V
1.4 输入电压: 15-24V (充电亮灯,充满转灯)
1.5 Max 充电电流(输出): 2A
1.6 芯片功能简介:
1, 锂电池充电电路: PW4243
PW4243 锂电池充电管理芯片, 可达 3.5A 充电电流,开关式高效率,支持三串锂电池充电。
深圳市夸克微科技 IC代理 郑R:13528458039

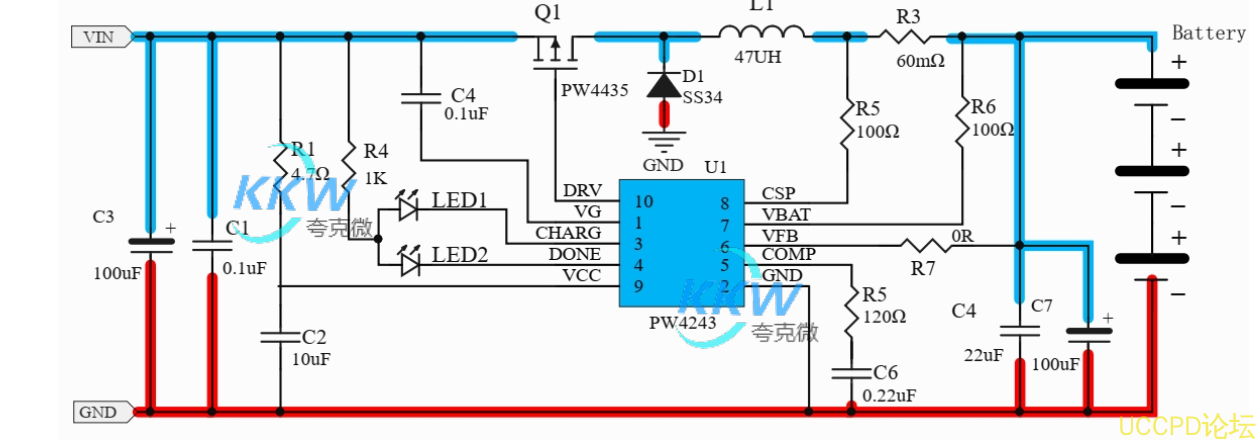

PCB 布局分两部分电路:信号控制电路+功率电路
蓝色粗线功率走线布局宽; SW 部分(Q1,D1,L1 三器件的相接处)因为是功率输出要布局宽,
但还因为是噪声源面积也要小。
红色粗线功率地,画板要点:功率地要宽,各点连接回路距离短,地要多打孔.
(输入,D1,C3,C1,C4,C7 和电池的接地端)

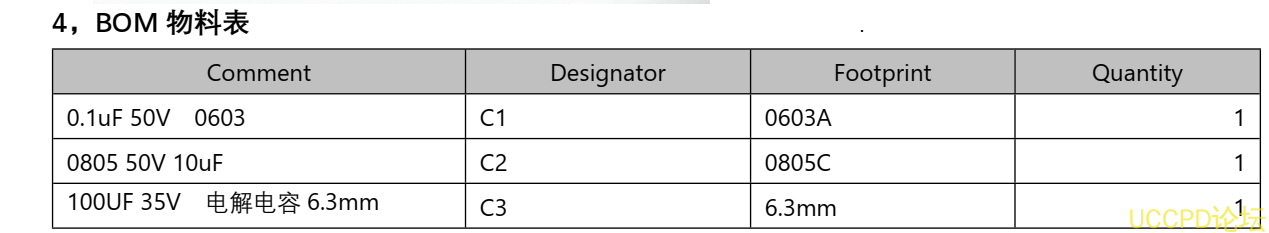

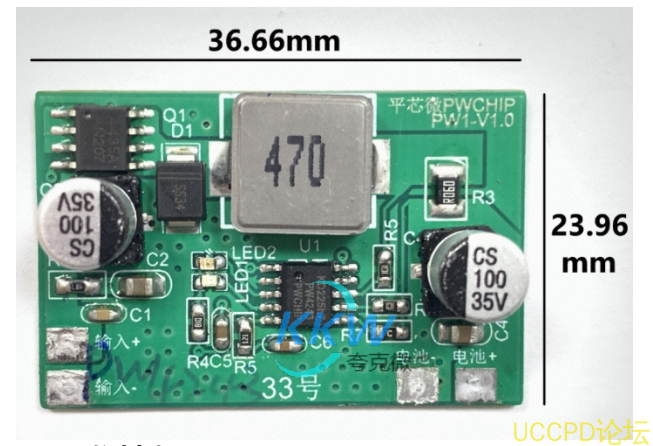

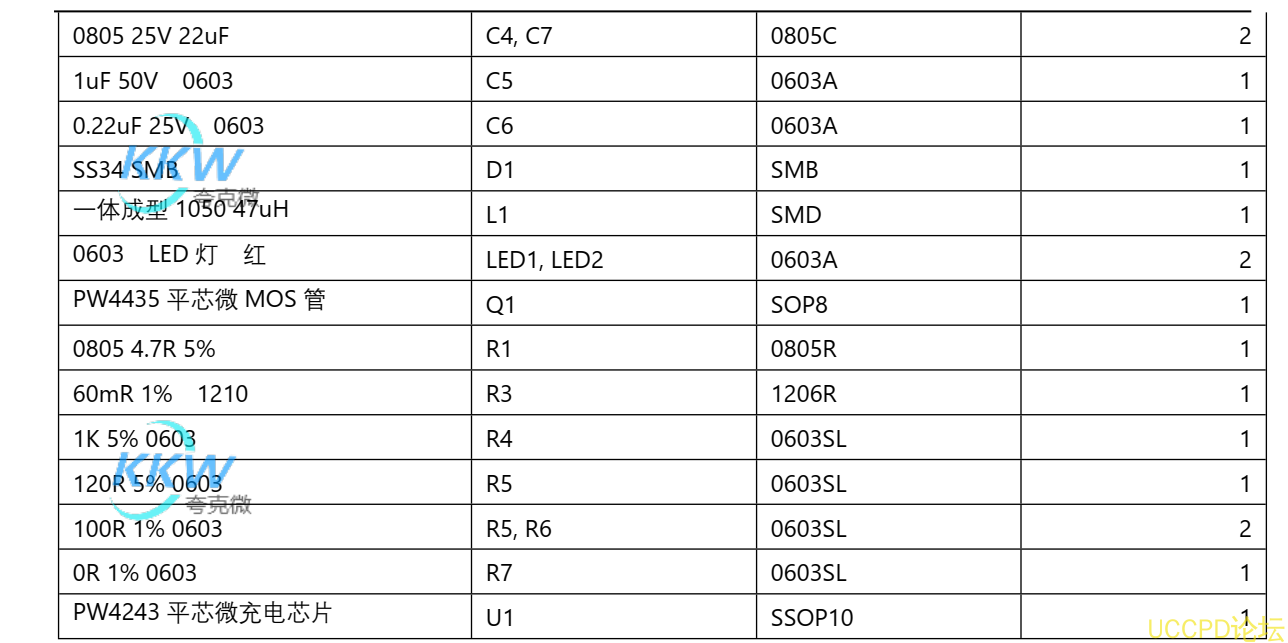

3, PCB 图和 3D 显示图
