36号板 USB C 口 5V 输入, 12.6V 三节串联锂电池充电管理板， PW4053M芯片
1 电路板 PCB 描述：
1.1 名称： USB C 口 5V 输入, 12.6V 三节串联锂电池充电管理板， PW4053M 芯片
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.1 名称： USB C 口 5V 输入, 12.6V 三节串联锂电池充电管理板， PW4053M 芯片
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
详情
1 电路板 PCB 描述：
1.1 名称： USB C 口 5V 输入, 12.6V 三节串联锂电池充电管理板， PW4053M 芯片
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1， 锂电池充电电路： PW4053M
1.1 名称： USB C 口 5V 输入, 12.6V 三节串联锂电池充电管理板， PW4053M 芯片
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
深圳市夸克微科技 IC代理 郑R：13528458039
1， 锂电池充电电路： PW4053M
|

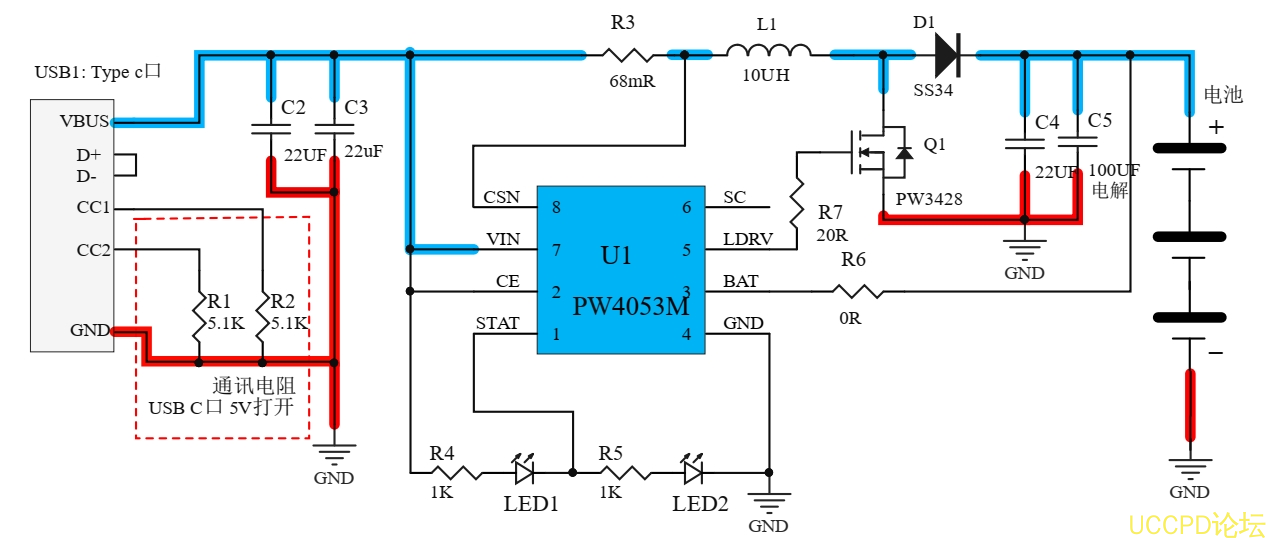

PW4053M 2， 电路图： |
锂电池充电管理芯片， 可达 3A 充电电流， ，支持三串锂电池充电。 |
PCB 布局分两部分电路：信号控制电路+功率电路
蓝色粗线功率走线布局宽； SW 部分（L1,D1,Q1 三器件的相接处）因为是功率输出要布局宽,
但还因为是噪声源面积要小。
红色粗线功率地，画板要点：功率地要宽，各点连接回路距离短，地要多打孔.
（输入,C5,C6, C10,C9,C8,Q1 和电池的接地端）

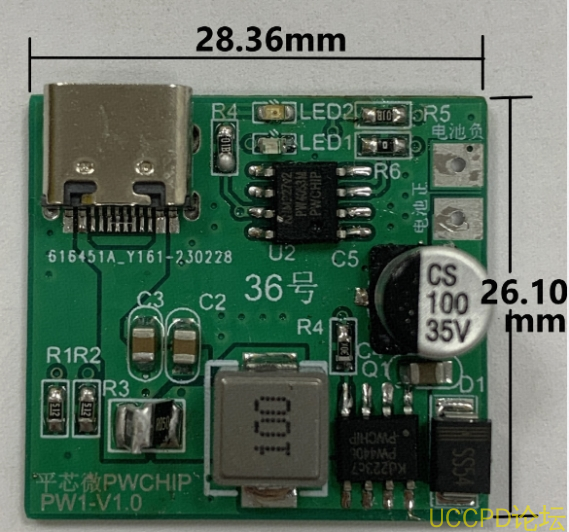

3， PCB 图和 3D 显示图

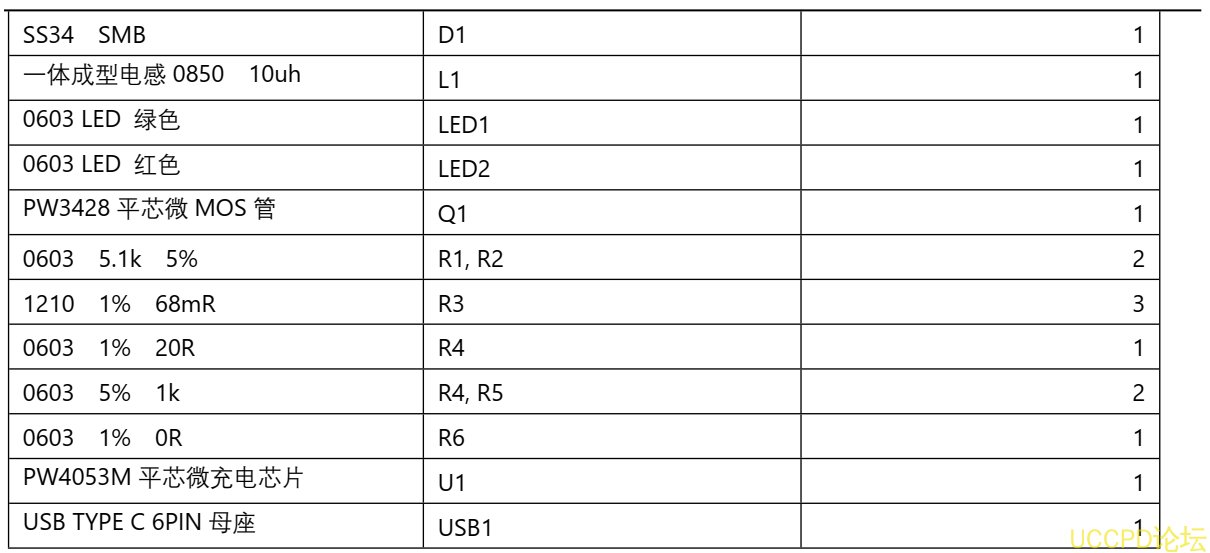

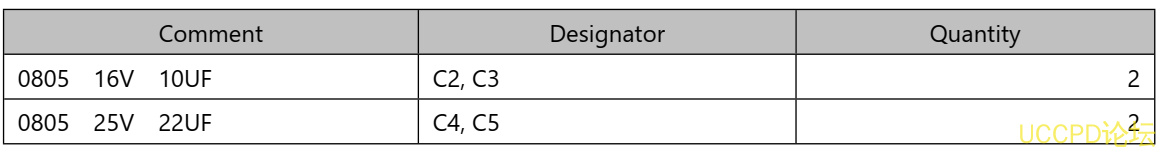

4， BOM 物料表
