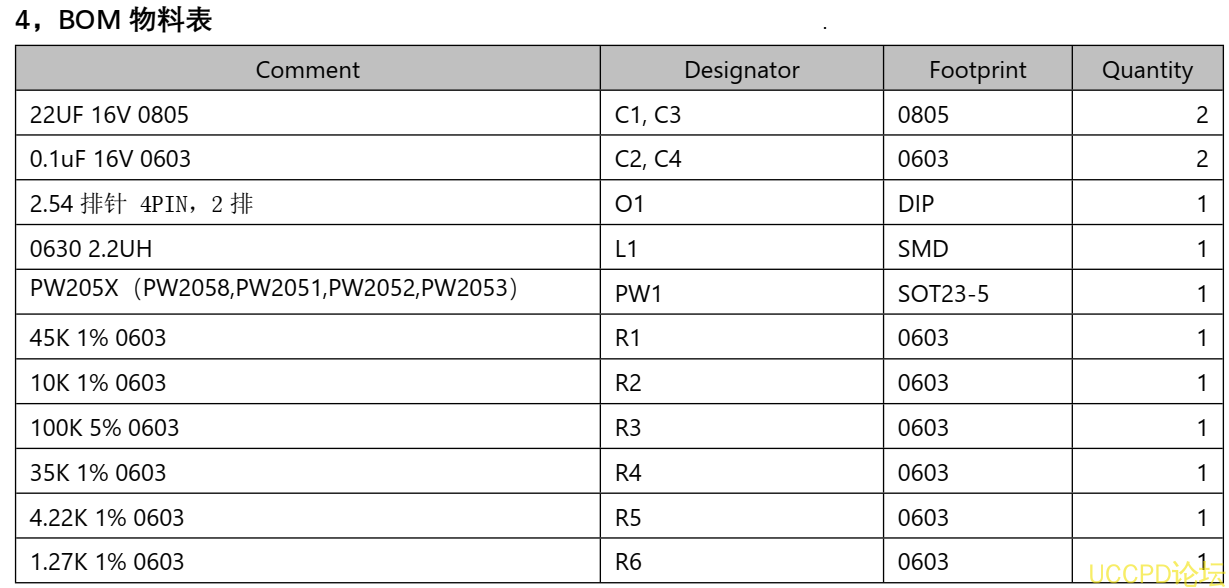

PW2051, PW2052,PW2052B, PW2053, PW2058 降压电路板 39号 40号 41号 42号 43号
1 电路板 PCB 描述:
1.1 名称: PW2051, PW2052,PW2052B, PW2053, PW2058 降压电路板
1.2 应用:电压降压转换板
1.3 VIN 输入电压: 2.5V-5V
1.4 VOUT 输出电压: 1.2V, 2.5V, 3.0V, 3.3V(需满足 VIN>VOUT)
1.1 名称: PW2051, PW2052,PW2052B, PW2053, PW2058 降压电路板
1.2 应用:电压降压转换板
1.3 VIN 输入电压: 2.5V-5V
1.4 VOUT 输出电压: 1.2V, 2.5V, 3.0V, 3.3V(需满足 VIN>VOUT)
详情
1 电路板 PCB 描述:
1.1 名称: PW2051, PW2052,PW2052B, PW2053, PW2058 降压电路板
1.2 应用:电压降压转换板
1.3 VIN 输入电压: 2.5V-5V
1.4 VOUT 输出电压: 1.2V, 2.5V, 3.0V, 3.3V(需满足 VIN>VOUT)
1.5 芯片功能简介:
1, 降压芯片: PW2051
PW2051 输入电压 2.5V~ 6V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 1.5A, 封装 SOT23-5。
2, 降压芯片: PW2052
PW2052 输入电压 2.5V~ 5.5V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 2A, 封装 SOT23-5。
3, 降压芯片: PW2052B
PW2052B 输入电压 2.3V~ 6V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 2A, 封装 SOT23-6。
4, 降压芯片: PW2053
PW2053 输入电压 2.5V~ 5V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 3A, 封装 SOT23-5。
5, 降压芯片: PW2058
PW2058 输入电压 2V~ 6V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 0.8A, 封装 SOT23-5。
1.1 名称: PW2051, PW2052,PW2052B, PW2053, PW2058 降压电路板
1.2 应用:电压降压转换板
1.3 VIN 输入电压: 2.5V-5V
1.4 VOUT 输出电压: 1.2V, 2.5V, 3.0V, 3.3V(需满足 VIN>VOUT)
1.5 芯片功能简介:
1, 降压芯片: PW2051
PW2051 输入电压 2.5V~ 6V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 1.5A, 封装 SOT23-5。
2, 降压芯片: PW2052
PW2052 输入电压 2.5V~ 5.5V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 2A, 封装 SOT23-5。
3, 降压芯片: PW2052B
PW2052B 输入电压 2.3V~ 6V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 2A, 封装 SOT23-6。
4, 降压芯片: PW2053
PW2053 输入电压 2.5V~ 5V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 3A, 封装 SOT23-5。
5, 降压芯片: PW2058
PW2058 输入电压 2V~ 6V, 可通过 R1,R2 设置恒压输出电压值, 电流可高达 0.8A, 封装 SOT23-5。
深圳市夸克微科技 IC代理 郑R:13528458039

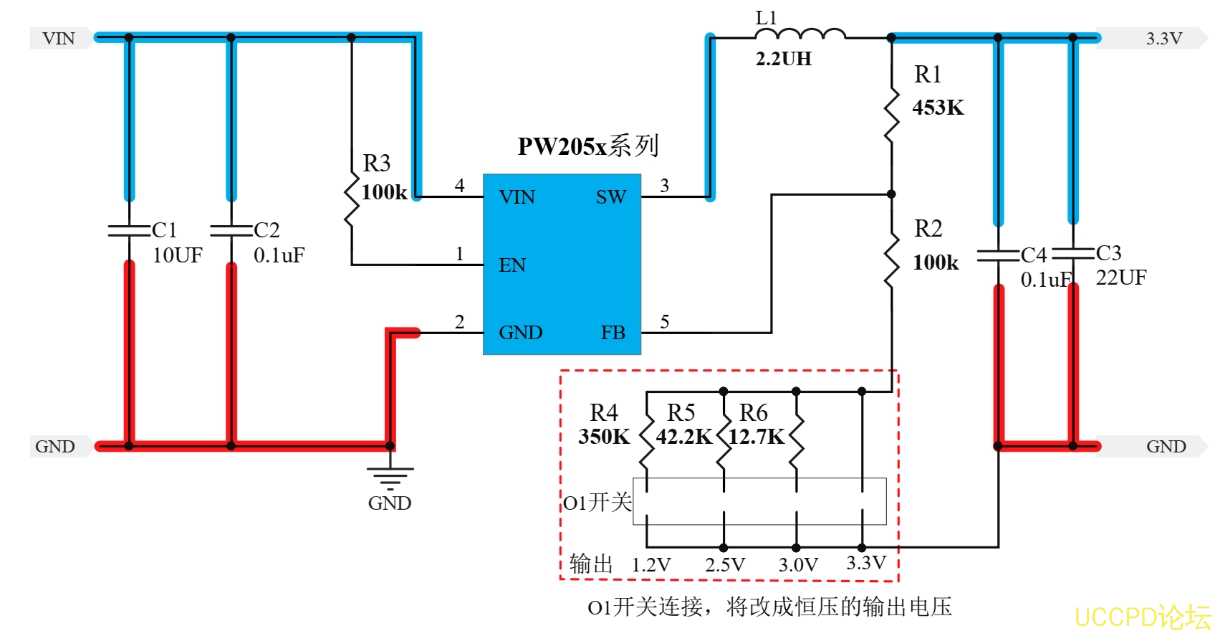

2, 电路图
C1 输入电容和 C3 输出电容,务必不可省掉。 通知 C1,C2 应放着 4 脚旁边,尽量靠近。
地(上图红色部分)的布局要宽,同时各点距离回路要短。

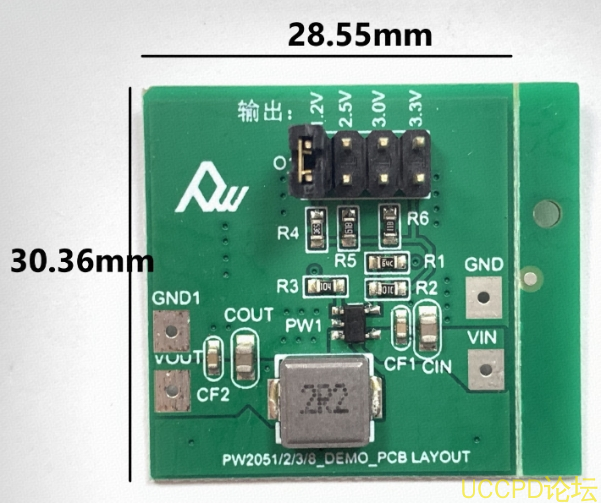

3, PCB 图和 3D 显示图
