49号板 PW2303 降压电路板

1 电路板 PCB 描述：
1.1 名称：  PW2303 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 4.5V-30V
1.4 VOUT 输出电压： 5V（空载 5V 输入， 输出 5V， 随着负载电流加大， 输入和输出压差从 0.03V-
0.15V 左右）属于输入输出低压差降压产品）
1.5 芯片功能简介：
1，  降压芯片：  PW2303
PW2303 输入电压  4.5V～ 30V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 3A， 封装 SOP8。
VOUT： (R1÷R2+1) × 1V

深圳市夸克微科技  IC代理  郑R：13528458039

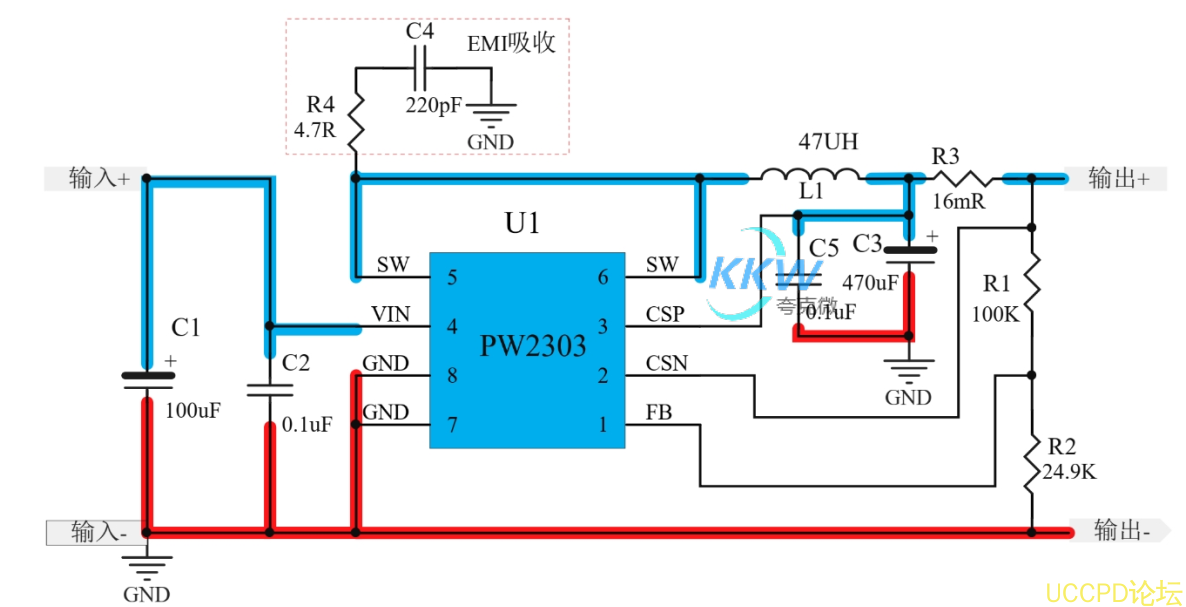

2， 电路图：

C1,C2 输入电容和 C3 输出电容， 务必不可省掉。 同时 C1,C2 应放着 4 脚旁边， 尽量靠近， 不
可远离。 地(上图红色部分)的布局要宽，同时各点距离回路要短。

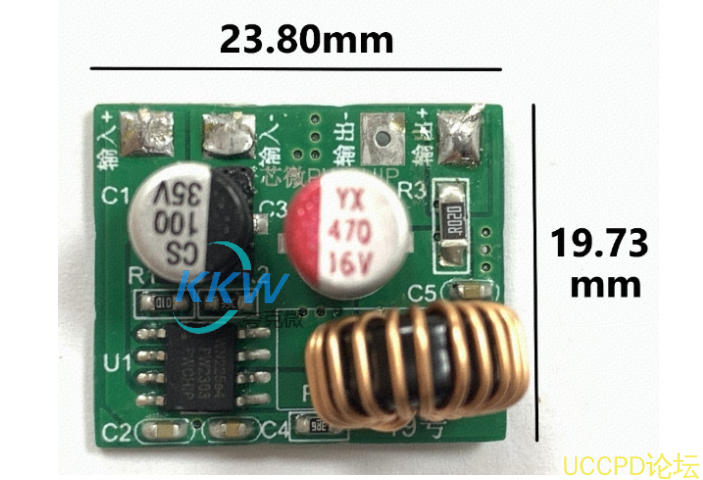

3， PCB 图和 3D 显示图

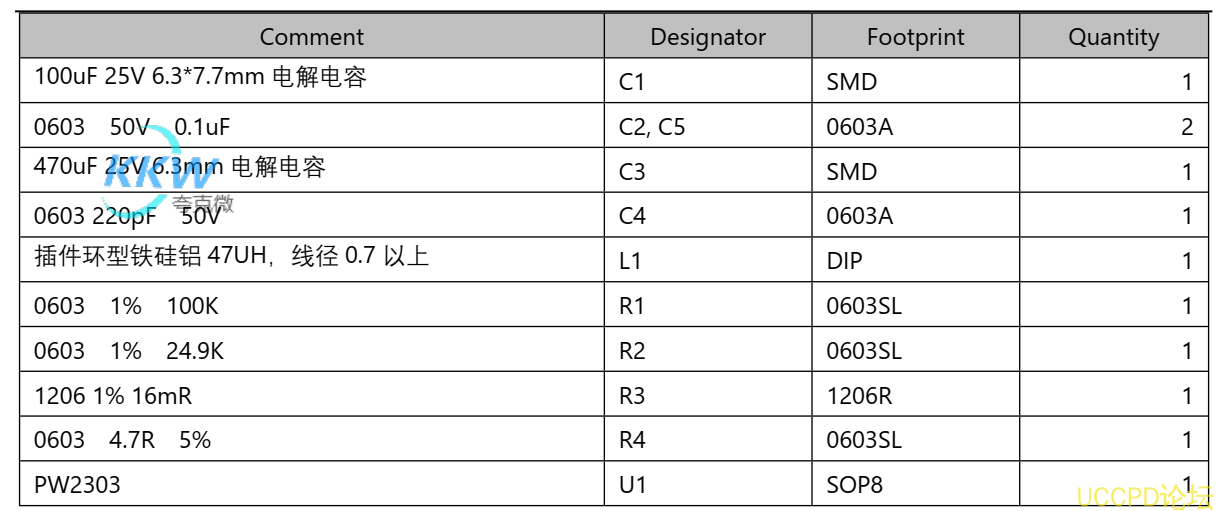

4， BOM 物料表
