PW2224 升降压电路板 60号

1 电路板 PCB 描述：
1.1 名称：  PW2224 升降压电路板
1.2 应用：升压降压转换板
1.3 VIN 输入电压： 2.8V-5.5V
1.4 VOUT 输出电压： 3.3V
1.5 芯片功能简介：
1，  降压芯片：  PW2224
PW2224 输入电压  2.8V～ 5.5V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 3A（降压模式时 3A， 升
压模式推荐 1A 输出应用） ， 封装 DFN14。

深圳市夸克微科技  IC代理  郑R：13528458039

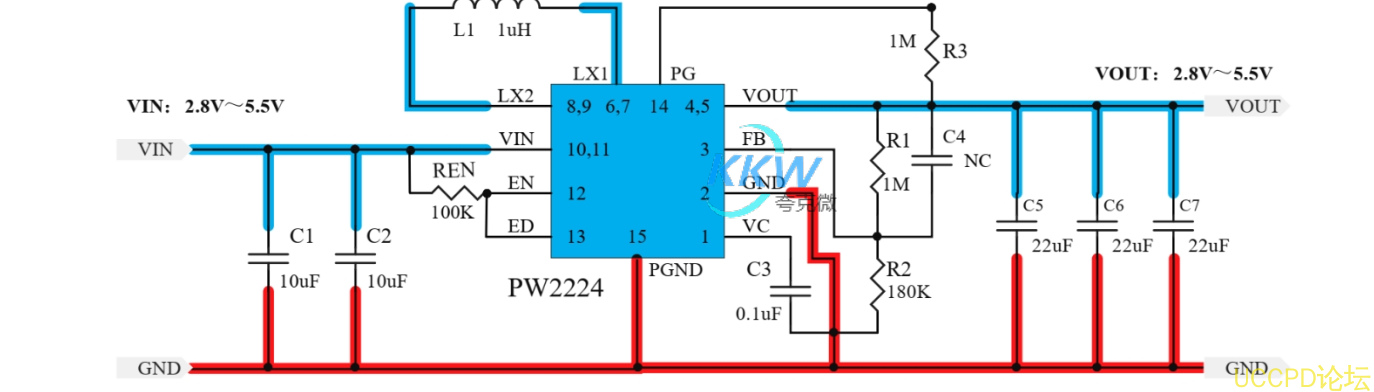

2， 电路图：
