62号 干电池锂电池升降压 3.6V0.2A 恒压输出电路板

1， 电路板 PCB 描述：
1.1 名称：  干电池锂电池升降压 3.6V0.2A 恒压输出电路板
1.2 应用：升压-降压 3.6V 电压转换板
1.3 VIN 输入电压：  0.8V-5V
1.4 VOUT 输出电压： 3.6V 0.2A
1.5 芯片功能简介：
1，  升压电源芯片：  PW5100
PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片， 输入电压  0.7V～ 5V，固定输
出版本选择，  输出电流可达至 500mA， 外围仅 2 个贴片陶瓷电容，一个小电感
2，  LDO 线性降压芯片： PW 6566
PW6566 是一款低静态电流 LDO 稳压芯片，  ， 固定输出版本选择 1.2V， 1.8V， 2.0V， 2.5V， 2.8V，
3V， 3.3V， 3.6V， 4V， 5V，  采用 SOT23-3 封装。

深圳市夸克微科技  IC代理  郑R：13528458039

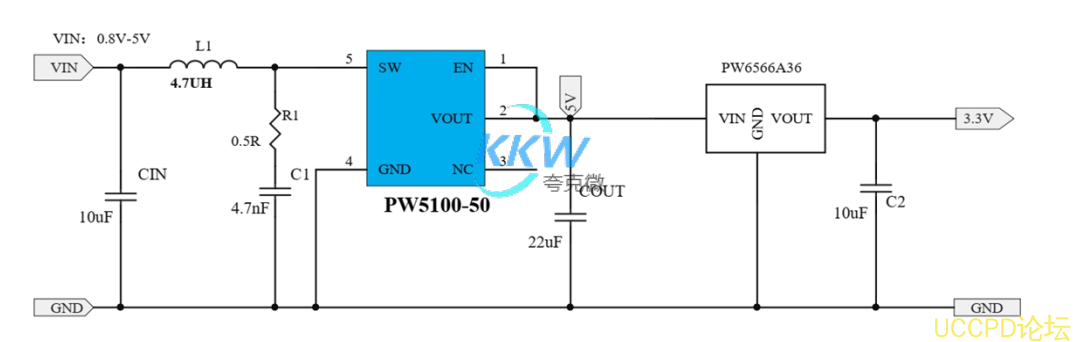

2，电路图：

PW5100 把 0.8V-5V 的输入范围， 恒压输出 5V 给到 PW6566 供电， PW6566 线性恒压 3.3V 固定输出

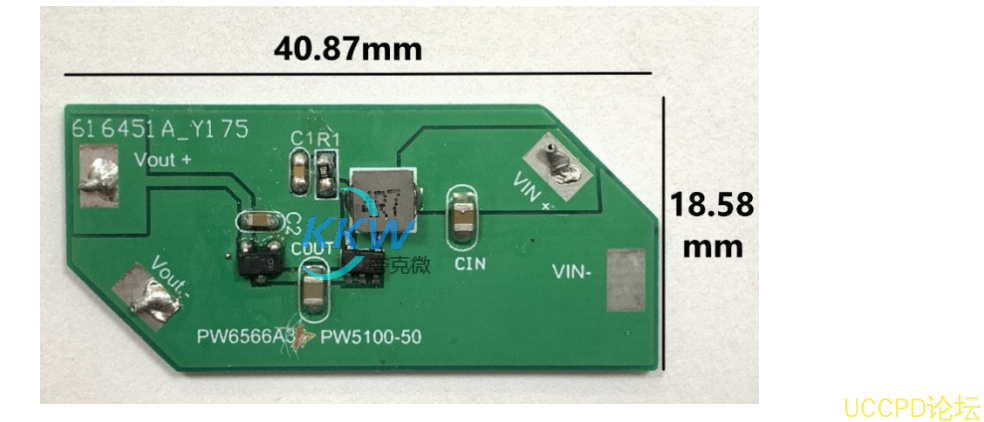

3， PCB 图和 3D 显示图
