64号 2.5V-4.5V 升降压 3.3V1A 恒压输出电路板 PW5300A,PW2051

1， 电路板 PCB 描述：
1.1 名称：  2.5V-4.5V 升降压 3.3V1A 恒压输出电路板
1.2 应用：升压-降压 3.3V 电压转换板
1.3 VIN 输入电压：  2.5V-4.5V
1.4 VOUT 输出电压： 3.3V 1A
1.5 芯片功能简介：
1，  升压电源芯片：  PW5300A
PW5300A 是一款锂电池升压芯片， 输入电压  2.3V～ 10V，可调输出选择， 通过 R1,R2 设置恒压输出
电压  输出电流可达至 1.2A（输出 6W 左右计算）
2，  DC-DC 降压芯片： PW 2051
PW2051 是一款低静态电流低压差的 DC-DC 降压稳压芯片， 输入电压  2.5V～ 6V，可调输出，电
流可达 1.5A，  采用 SOT23-5 封装。

深圳市夸克微科技  IC代理  郑R：13528458039

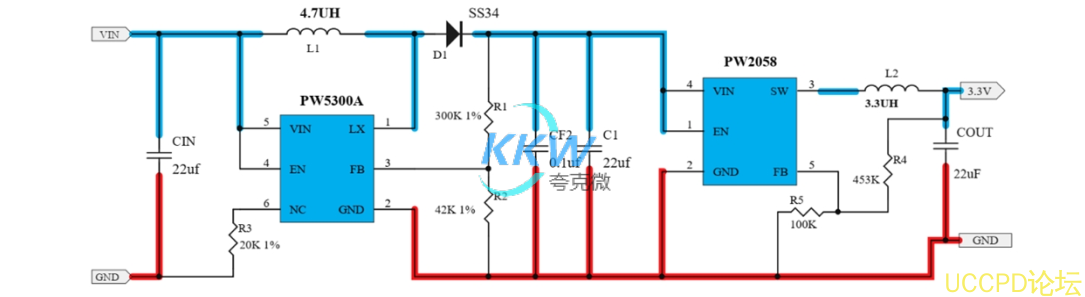

2，电路图：

PW5300A 把 2.5V-4.5V 的输入范围， 恒压输出 4.8V 给到 PW2051 供电， PW2051 恒压 3.3V 固定输出

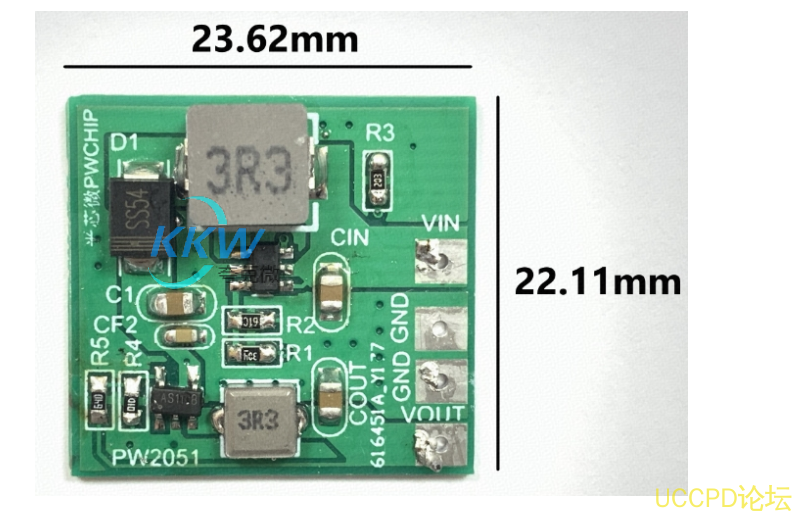

3， PCB 图和 3D 显示图
