干电池升压 3V,3.3V,5V， 锂电池升压 5V0.5A 电路板 66号，67号，68号

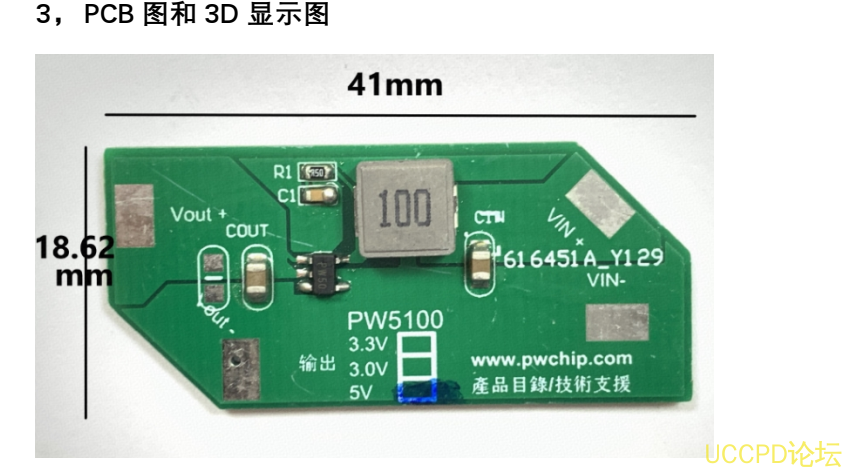

1， 电路板 PCB 描述：
1.1 名称：  干电池升压 3V,3.3V,5V， 锂电池升压 5V0.5A 电路板
1.2 应用：升压电压转换板
1.3 VIN 输入电压：  0.8V-3V (PW5100-3V)， 0.8V-3.3V（PW5100-3.3V） ， 0.8V-5V（PW5100-5V）
1.4 VOUT 输出电压： 3V （PW5100-3V-66 号） ， 3.3V （PW5100-3.3V-67 号） ， 5V（PW5100-
5V-68 号）
1.5 芯片功能简介：
1，  电源芯片：  PW5100
PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片， 输入电压  0.7V～ 5V，固定输
出版本选择，  输出电流可达至 500mA， 外围仅 2 个贴片陶瓷电容，一个小电感
2，  其他电源芯片： PW 5103
PW5103 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片， 输入电压  0.7V～ 5V，固定输
出版本选择，  输出电流可达至 500mA， 外围仅 2 个贴片陶瓷电容，一个小电感， EN 是真关断

深圳市夸克微科技  IC代理  郑R：13528458039

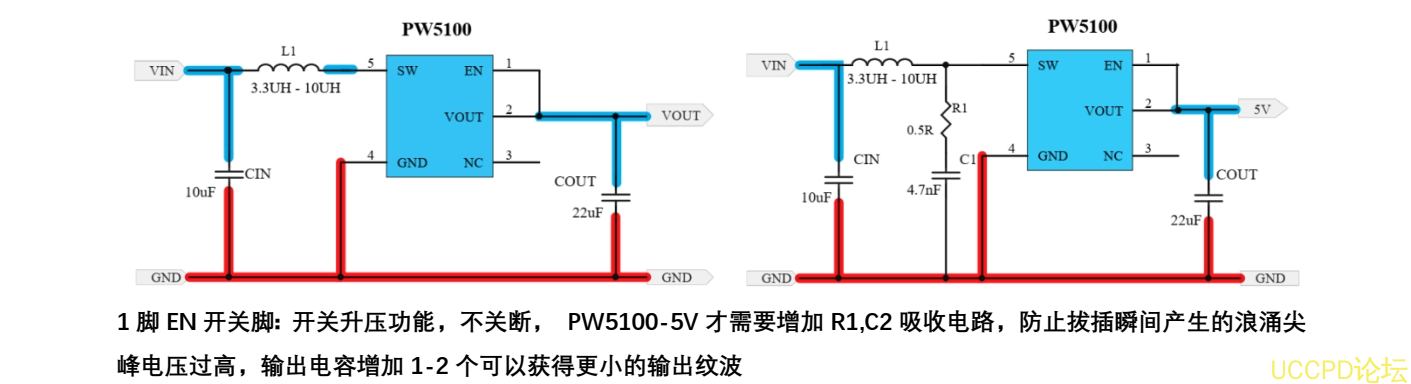

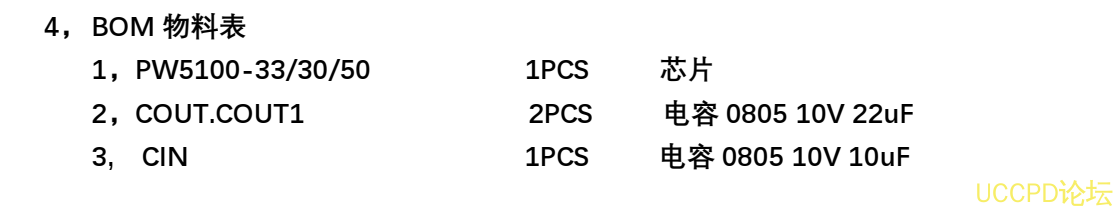

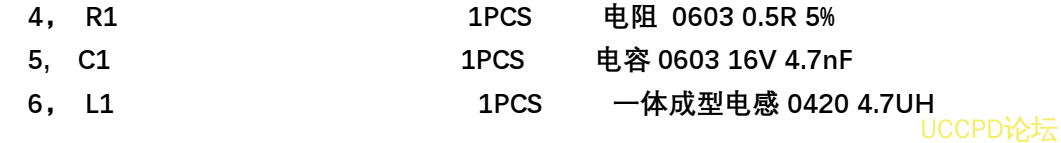

2，电路图：
