锂电池升压 5V1A 电路板 70号

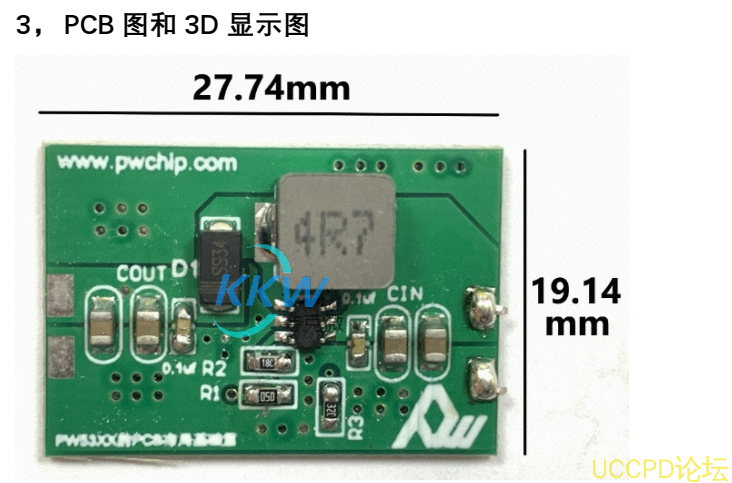

1， 电路板 PCB 描述：
1.1 名称：  锂电池升压 5V1A 电路板， PW5300A
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 2.3V-4.5V
1.4 VOUT 输出电压： 5V 1.2A
1.5 芯片功能简介：
1，  电源芯片：  PW5300A
PW5300A 是一款锂电池升压芯片， 输入电压  2.3V～ 10V，可调输出选择， 通过 R1,R2 设置恒压输出
电压  输出电流可达至 1.2A（输出 6W 左右计算）

深圳市夸克微科技  IC代理  郑R：13528458039

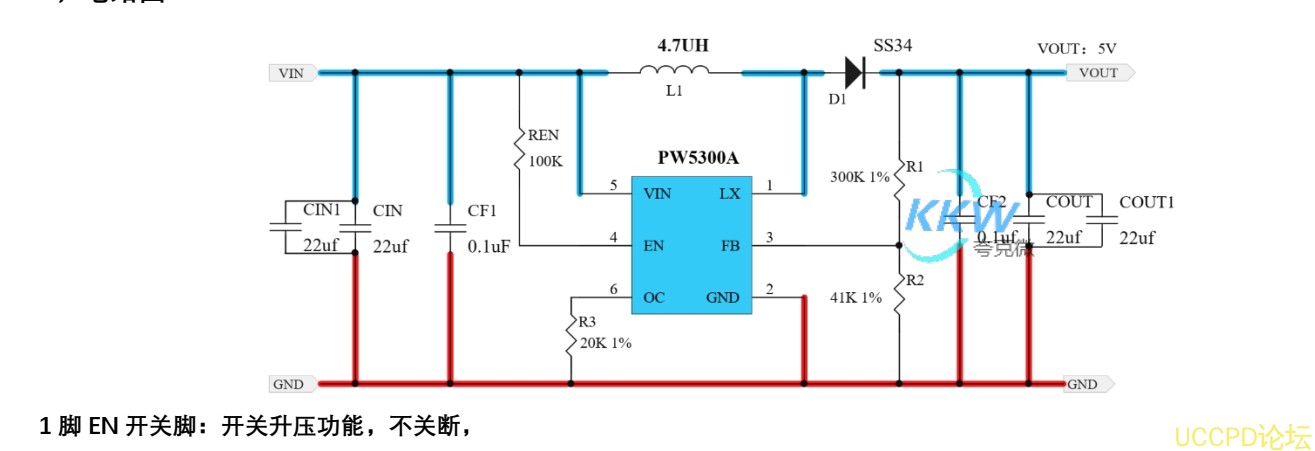

2，电路图：

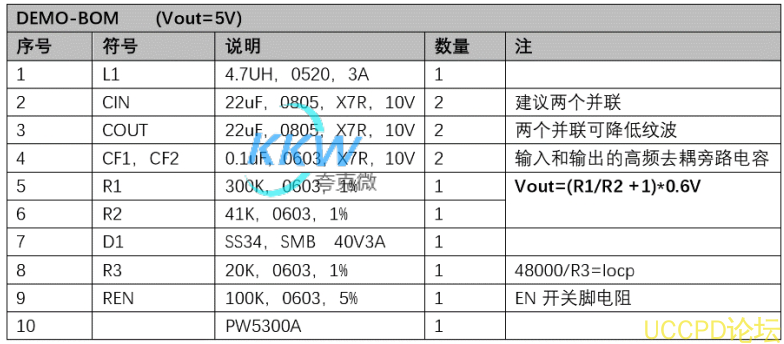

4， BOM 物料表
