3V-5V 升压 12V0.4A 电路板， PW5300 72号 应用于升压电压转换板

1， 电路板 PCB 描述：
1.1 名称： 3V- 5V 升压 12V0.4A 电路板， PW5300
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 3V-5V
1.4 VOUT 输出电压： 12V 0.4A
1.5 芯片功能简介：
1，  电源芯片：  PW5300
PW5300 是一款锂电池升压芯片， 输入电压  2.6V～ 5V， 可调输出选择， 通过 R1,R2 设置恒压输出电压
输出电流可达 12V（输出 6W 左右计算）

深圳市夸克微科技  IC代理  郑R：13528458039

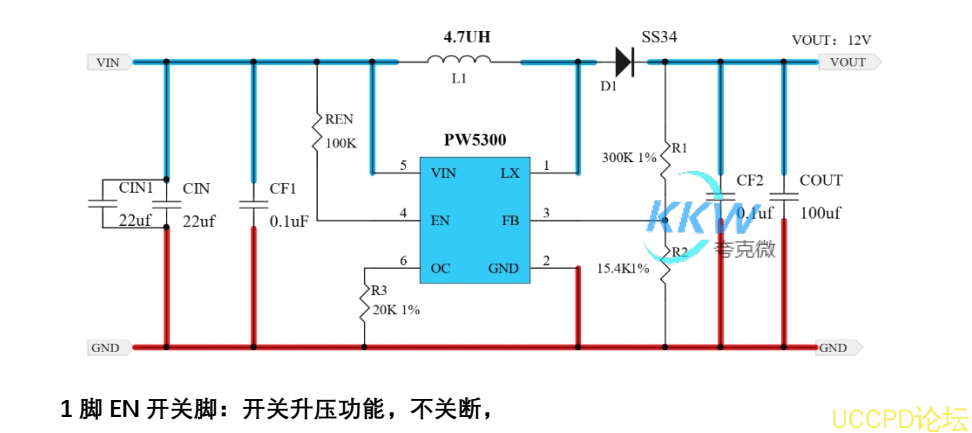

2，电路图：

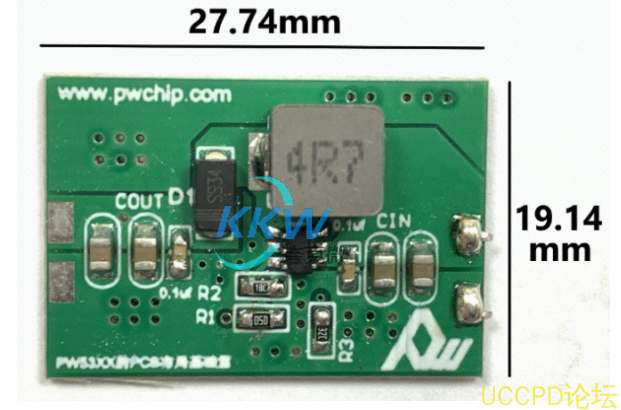

3， PCB 图和 3D 显示图
