锂电池升压 5V2.4A 电路板 73号

1， 电路板 PCB 描述：
1.1 名称：  锂电池升压 5V2.4A 电路板， PW6276
1.2 应用： 升压电压转换板
1.3 VIN 输入电压： 3V-4.4V
1.4 VOUT 输出电压： 5V 2.4A
1.5 芯片功能简介：
1，  电源芯片：  PW6276
PW6276 是一款锂电池升压芯片， 输入电压  3V～ 4.4V， 可调输出至 5.2V， 通过 R1,R2 设置恒压输出
电压  输出电流可达至 2.4A。

深圳市夸克微科技  IC代理  郑R：13528458039

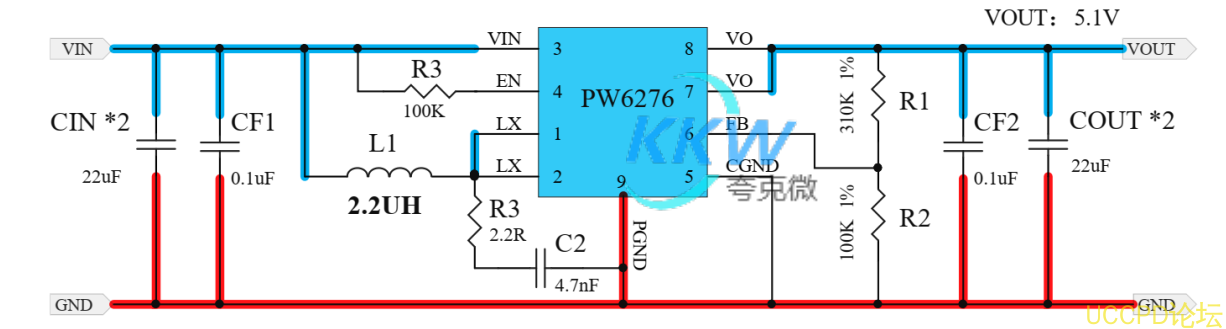

2， 电路图：

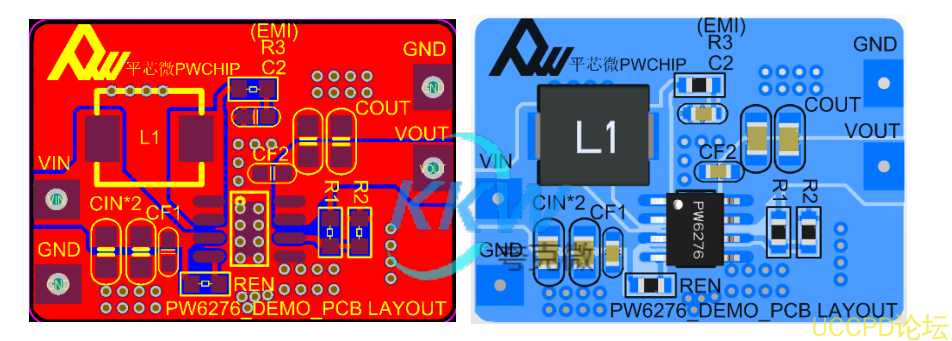

3， PCB 图和 3D 显示图
