单节和两节锂电池升压 12V 或 9V， 1A 至 3A 电路板， PW5012 76号 升压电压转换板
1， 电路板 PCB 描述：
1.1 名称：单节和两节 锂电池升压 12V 或 9V， 1A 至 3A 电路板， PW5012
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 3V-9V
1.4 VOUT 输出电压： 9V 2A（VIN=3.7V） ， 9V3A（VIN=7.4V） ;
12V 1.5A（VIN=3.7V） ， 12V2A（VIN=7.4V）
1.1 名称：单节和两节 锂电池升压 12V 或 9V， 1A 至 3A 电路板， PW5012
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 3V-9V
1.4 VOUT 输出电压： 9V 2A（VIN=3.7V） ， 9V3A（VIN=7.4V） ;
12V 1.5A（VIN=3.7V） ， 12V2A（VIN=7.4V）
详情
1， 电路板 PCB 描述：
1.1 名称：单节和两节 锂电池升压 12V 或 9V， 1A 至 3A 电路板， PW5012
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 3V-9V
1.4 VOUT 输出电压： 9V 2A（VIN=3.7V） ， 9V3A（VIN=7.4V） ;
12V 1.5A（VIN=3.7V） ， 12V2A（VIN=7.4V）
1.5 芯片功能简介：
1， 电源芯片： PW5012
PW5012 是一款锂电池升压芯片， 输入电压 2.7V～ 12V，可调输出至 15V， 通过 R1,R2 设置恒压输出
电压 输出电流可达至 3A。
1.1 名称：单节和两节 锂电池升压 12V 或 9V， 1A 至 3A 电路板， PW5012
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 3V-9V
1.4 VOUT 输出电压： 9V 2A（VIN=3.7V） ， 9V3A（VIN=7.4V） ;
12V 1.5A（VIN=3.7V） ， 12V2A（VIN=7.4V）
1.5 芯片功能简介：
1， 电源芯片： PW5012
PW5012 是一款锂电池升压芯片， 输入电压 2.7V～ 12V，可调输出至 15V， 通过 R1,R2 设置恒压输出
电压 输出电流可达至 3A。
深圳市夸克微科技 IC代理 郑R：13528458039

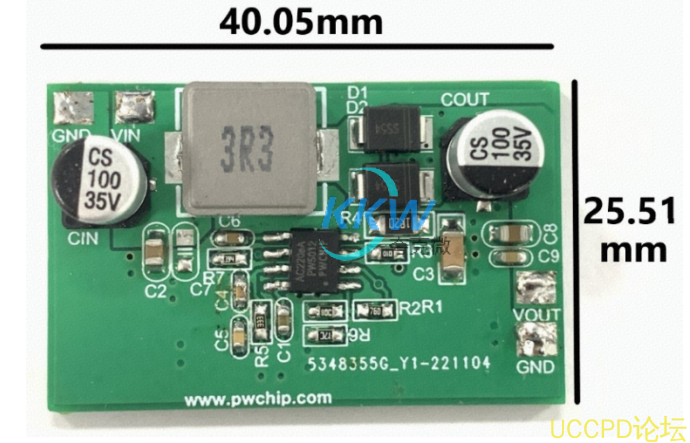

3， PCB 图和 3D 显示图

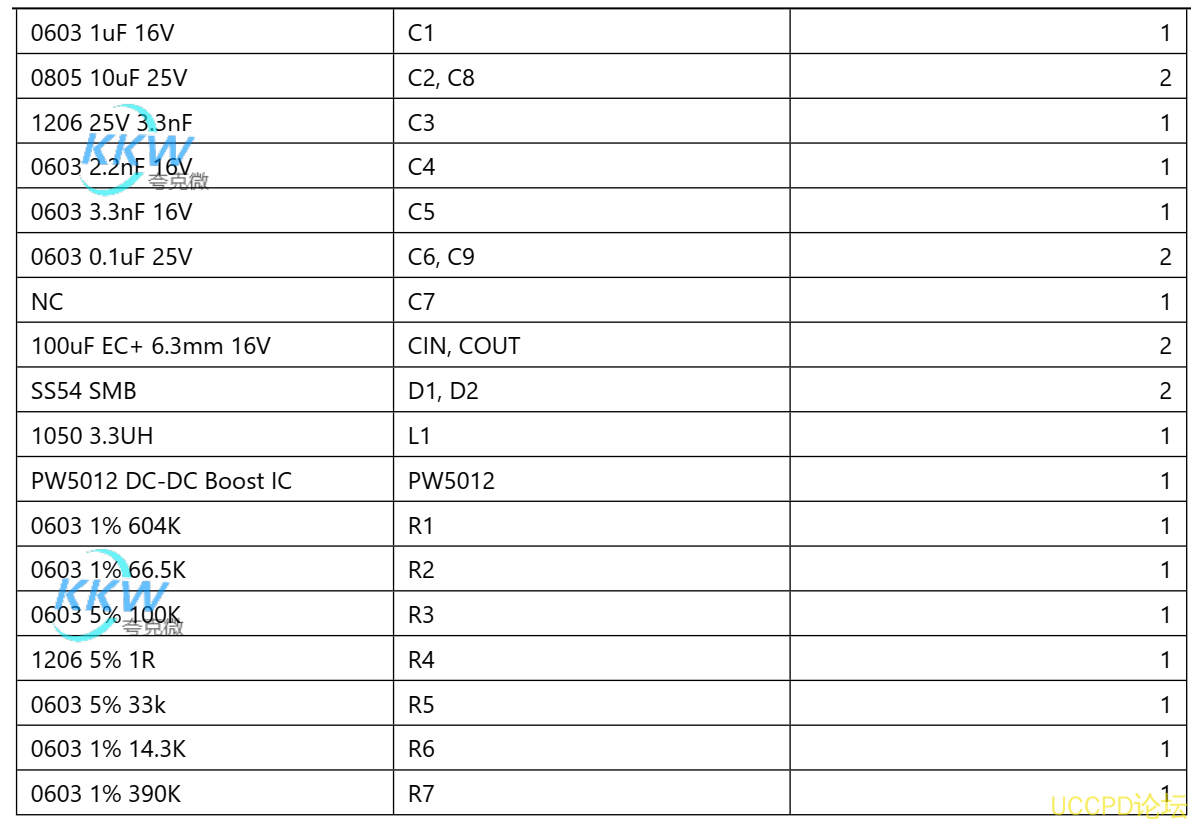

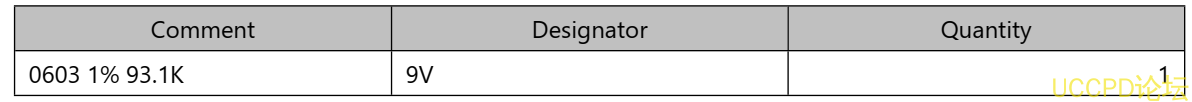

4， BOM 物料表
