单节 4.35V/4.4V 锂电池保护方案板， 4A 过流， 79号 PW7071

1.1 名称：单节 4.35V/4.4V 锂电池保护方案板， 4A 过流，
1.2 应用： 3.8V/3.85V 锂电池组，可多并
1.3 过放电检测电压： 2.5V，过充电检测电压： 4.425V
1.4 （P+/P-）保护板输入电压： 3V-4.35V，锂电池放电电压： 2.5V∽4.35V
1.5 芯片功能简介：
1，  锂电池保护电路： PW 7071
PW7071 单串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。

深圳市夸克微科技  IC代理  郑R：13528458039

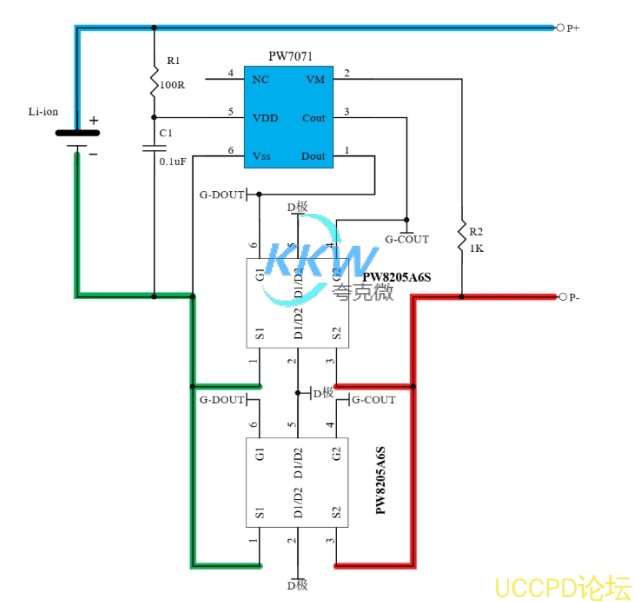

2， 电路图：

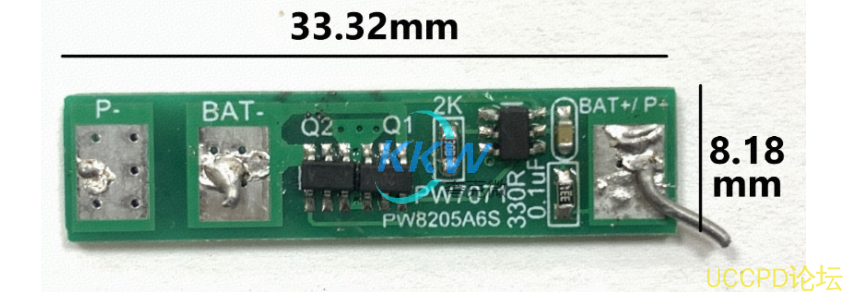

3， PCB 图和 3D 显示图
