这是一个锂电池充放电电路板,可以用来便捷地充电。 它适用于 3.7V 的锂电池组,可以通
过
USB Type-C 口输入 5V 电压, 最大充电电流为 500mA。 输出电压为 5V, 电流最大可达
500mA
详情
这是一个锂电池充放电电路板,可以用来便捷地充电。 它适用于 3.7V 的锂电池组,可以通
过
USB Type-C 口输入 5V 电压, 最大充电电流为 500mA。 输出电压为 5V, 电流最大可达
500mA

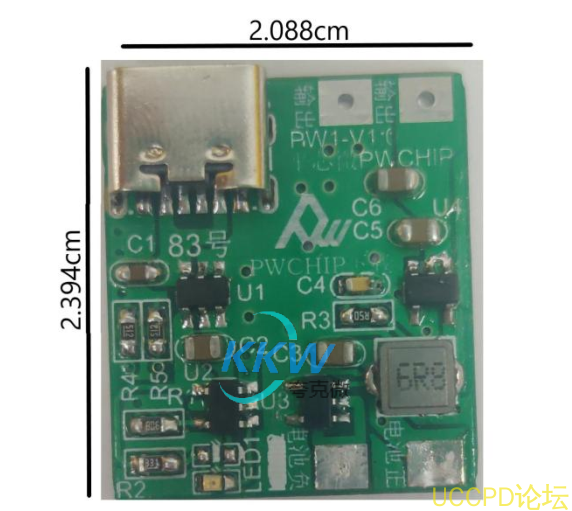

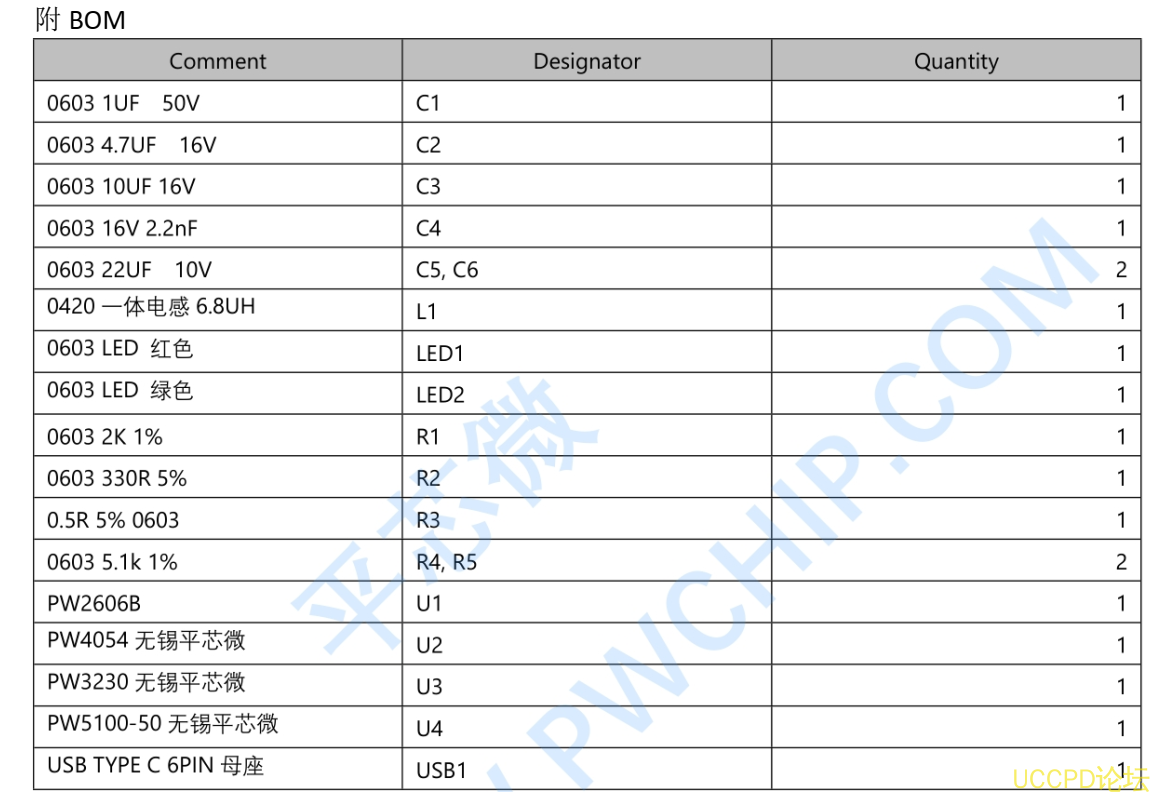

这个电路板有四个芯片:
PW4054, PW2606B, PW5100-50 和 PW3230
1、 PW4054 是锂电池充电管理芯片, 可以实现最大 0.5A 的充电电流,支持单节锂电池充电。
2、 PW2606B 是 USB 输入过压保护芯片, 可以在输入过压 6.1V 时关闭, 耐受最高 40V 的输
入电压, 最大过流保护为
1A。这个芯片的作用是保护电路板,防止误插高压、 USB 热拔插
尖峰和快充充电器损坏等异常高压情况。
3、 PW5100-50 是升压输出芯片, 可以将 0.7V-5V 的输入电压升压至固定的 5V 输出电压, 输
出电流最大可达
500mA, 静态电流为 10uA
4、 PW3230 是锂电池充放电保护板芯片,可以实现充电和放电保护,不需要外围元器件。

深圳市夸克微科技  IC代理  郑R:13528458039

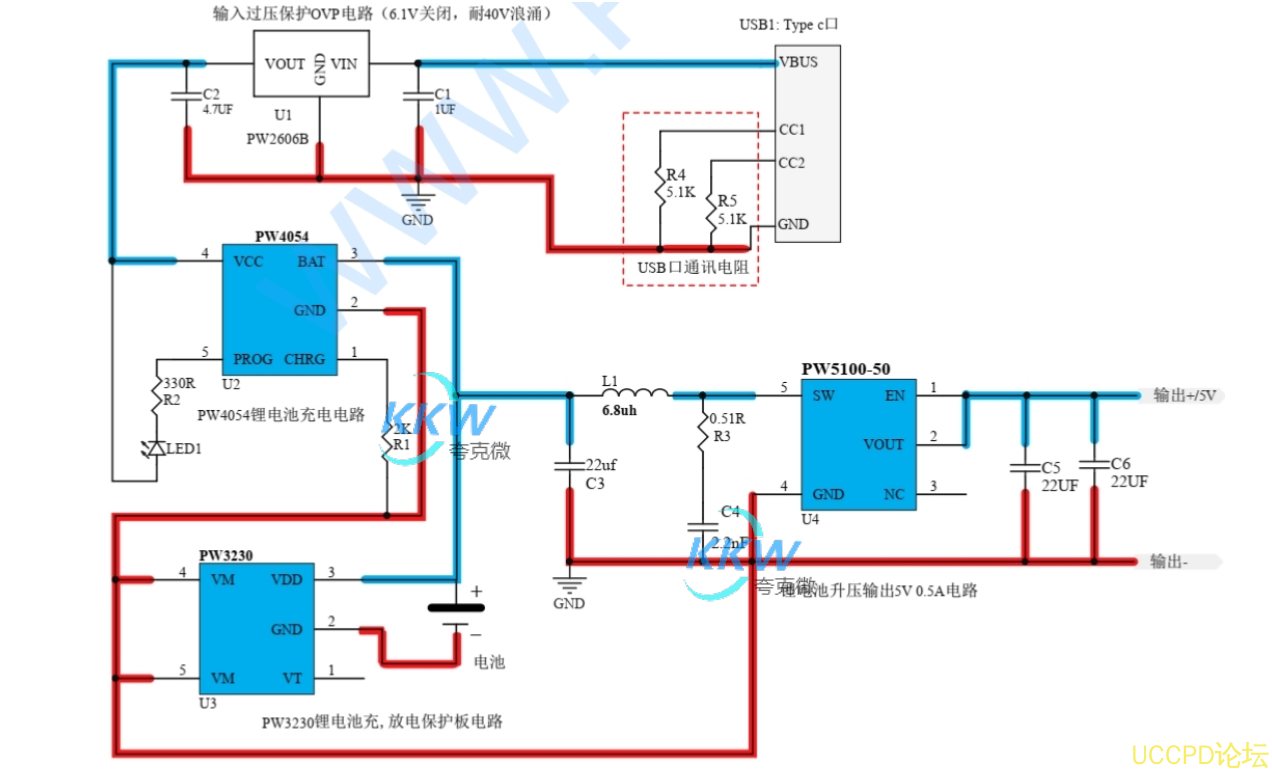

附原理图
