85号板 5V 1A的输出电流，带有过压保护电路

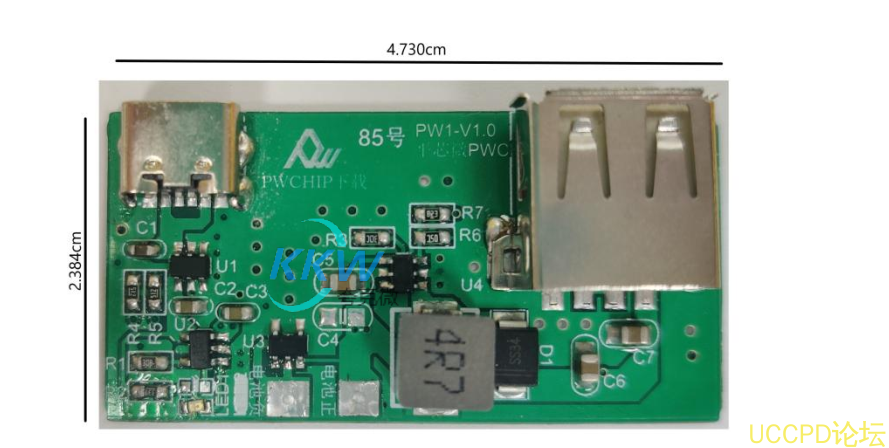

这是一个名为 " 锂电池充放电板 " 的电路板，适用于方便的充电设备等。 它可以充放  3.7V  的
锂电池组， 充满后电池指示灯会熄灭。 电路板有一个  USB Type-C  接口， 可以通过  5V 500mA
的输入电流进行充电， 并提供  5V 1A  的输出电流， 以供使用。 此外， 该电路板还带有过压保
护电路，可以保护充电器和设备。

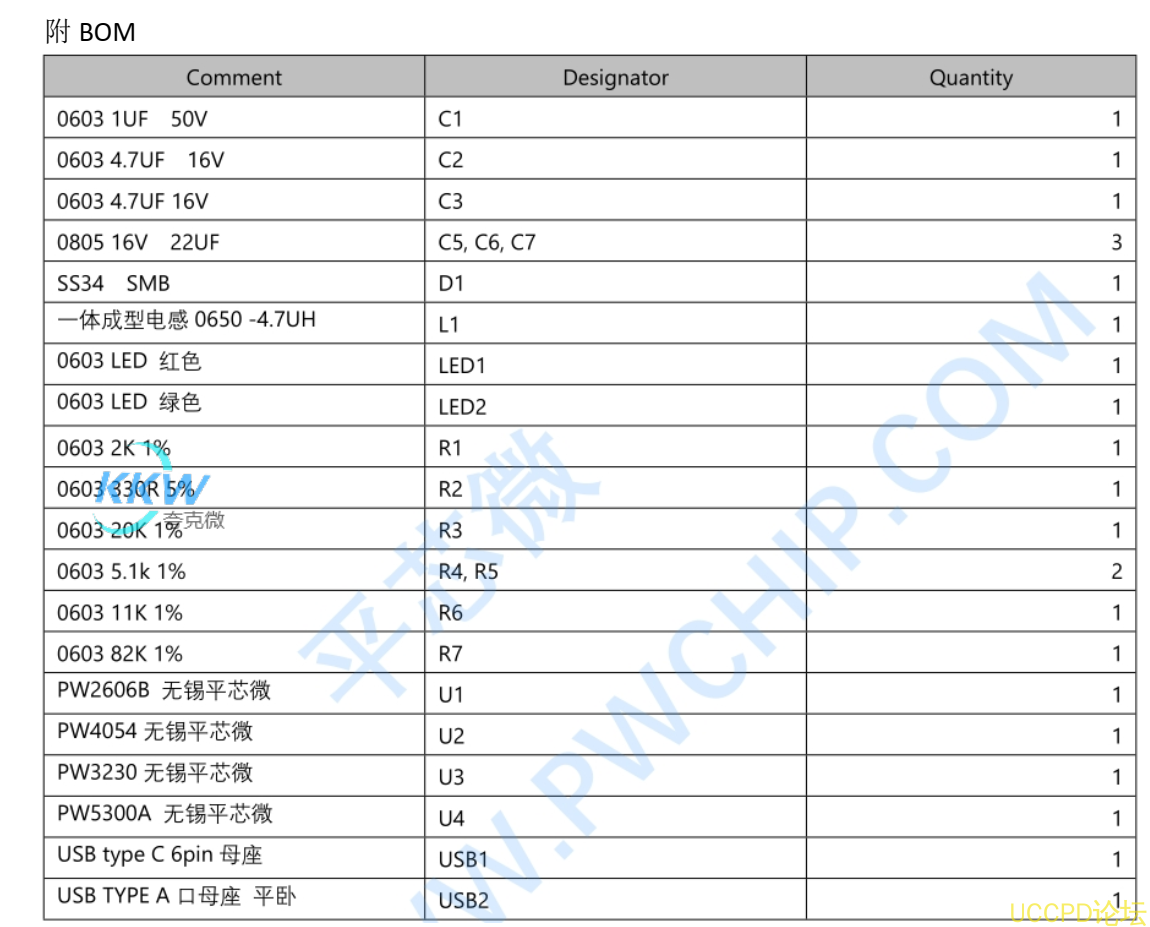

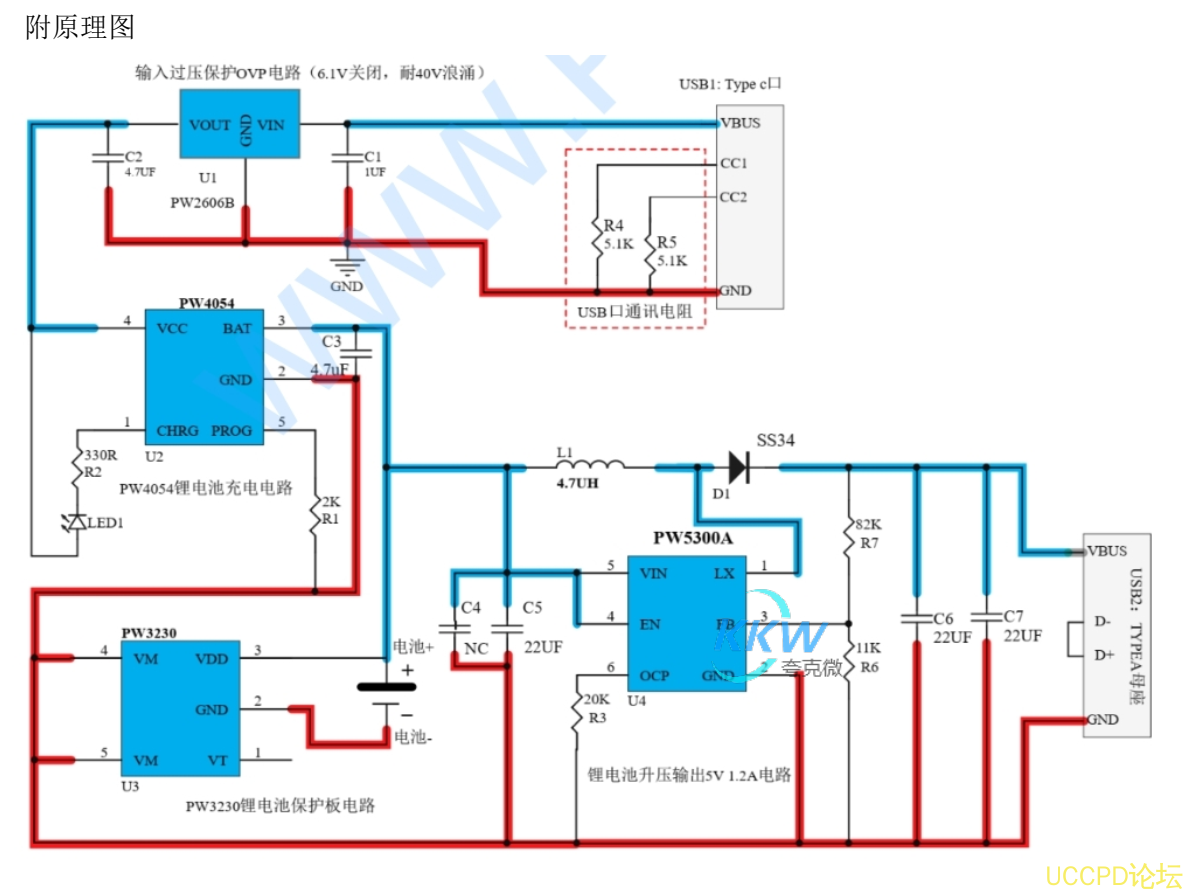

该电路板包含以下芯片：
1 、  PW4054  锂电池充电管理芯片， 可支持最大  0.5A  的充电电流， 支持  1  节锂电池充电。
2 、  PW5300A  升压输出芯片电路， 可以将  2.2V-16V  的输入电压升压至可调的最大  20V ， 电流
可达  1200mA （ 当输入电压为  3.7V ， 输出电压为  5V  时）。
3 、  PW3230  锂电池保护电路，无需外部元器件。
4 、  PW2606B  过压保护芯片， 可以保护电路免受高压、 热插拔或损坏的快速充电器等异常情
况的影响。  PW2606B  过压保护芯片的主要作用有三个方面：  1. 防止错误地插入高电压；  2. 防
止  USB  热插拔尖峰；  3. 保护充电器损坏时的异常高电压。
