86号板 支持多节锂电池5V 0.5A 充电方案 5V 1.2A 升压输出

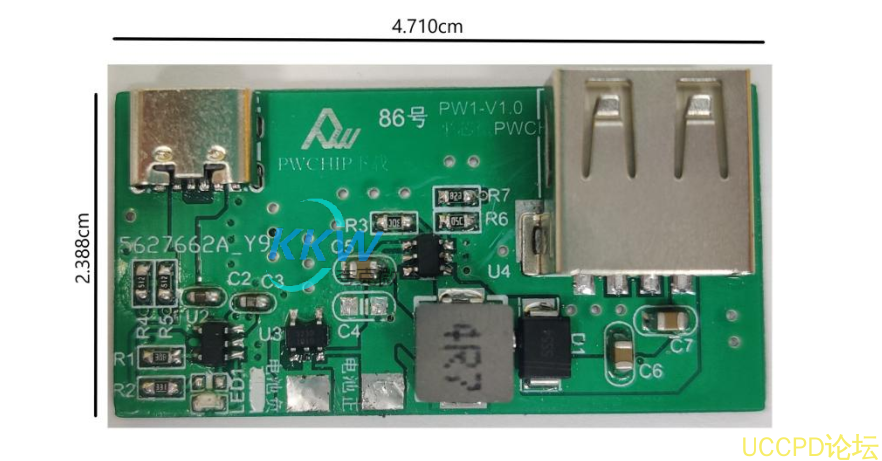

这是一个电路板  PCB ， 用于锂电池的  5V 0.5A  充电和  5V 1.2A  升压输出。它可以用于便携式
充电设备等应用场合。该电路板可支持多节锂电池组（串联或并联） 并充满到  4.2V （充电
时指示灯亮，充满时指示灯灭）。 输入电源是  USB Type-C  口， 电压为  5V ， 充电电流为
500mA 。 输出电压为  5V ， 电流可达  1200mA （ 当输入电压为  3.7V  时）。

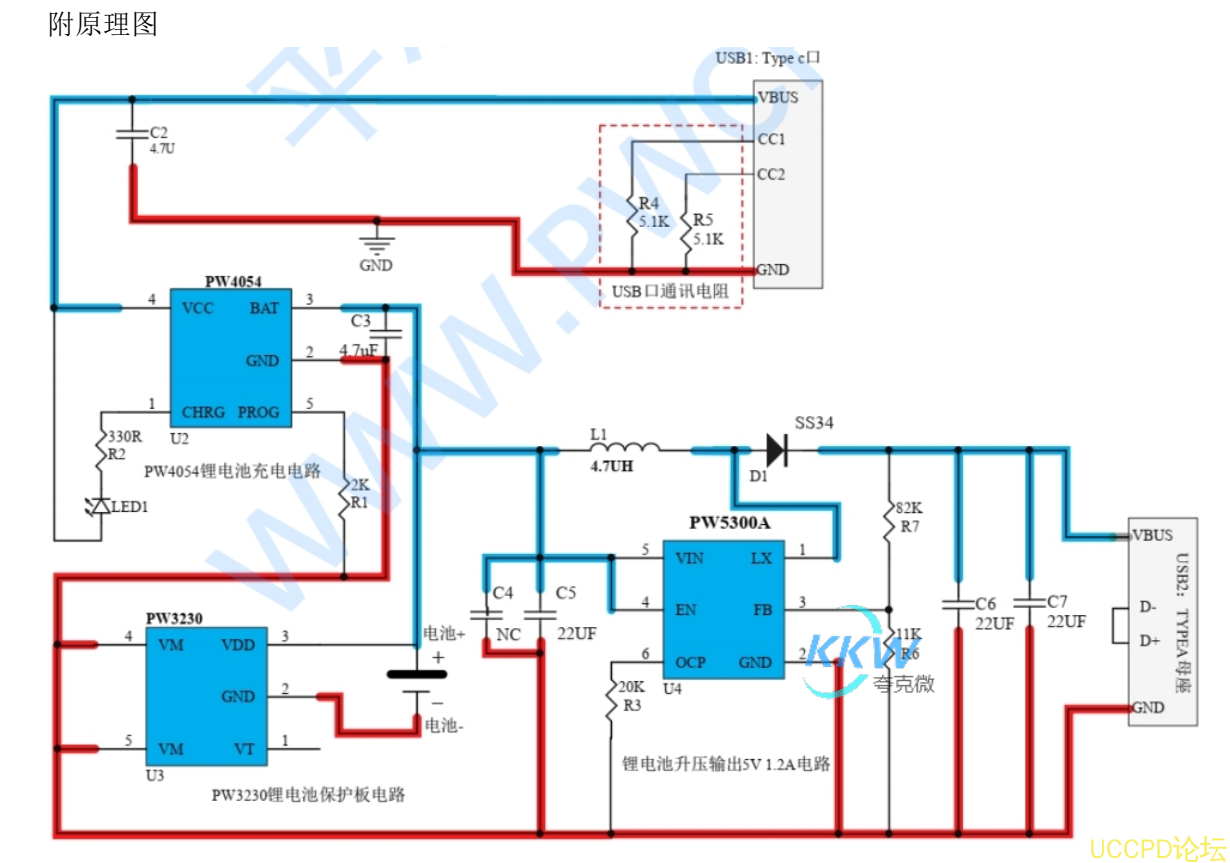

该电路板采用了三种不同的芯片：  PW4054 、  PW5300A  和  PW3230 。  PW4054  是一款锂电池
充电管理芯片， 支持最大充电电流为  0.5A ，适用于单节锂电池充电。  PW5300A  是一款升压
输出芯片电路， 支持输入电压范围为  2.2V-16V ， 输出电压可调至  20V ， 输出电流可达  1200mA
（ 当输入电压为  3.7V  时， 输出电压为  5V ）。  PW3230  是一款锂电池充放电保护板芯片，无
需额外的外围元件。
这个电路板可以方便地为锂电池提供充电和升压输出功能， 非常适合便携式充电设备等应用

场合。
