87号 锂电池充放电板子

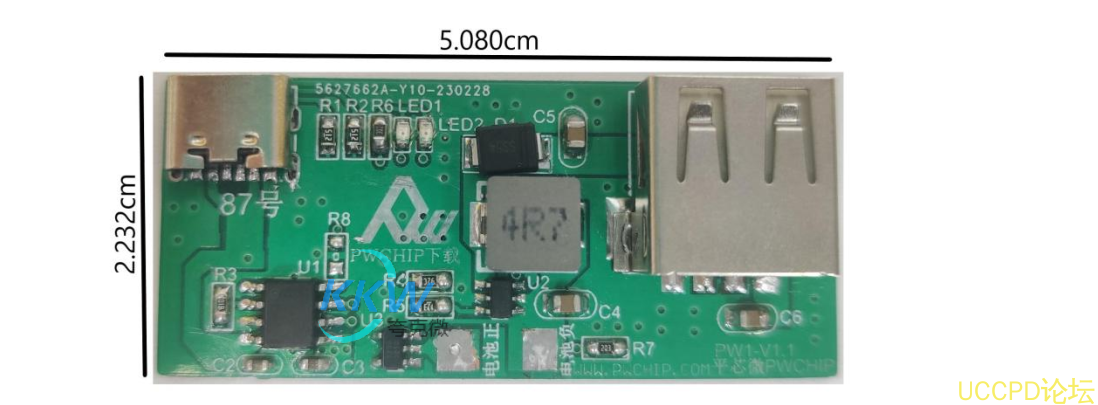

这是一个名为  " 锂电池充放电板子 "  的电路板， 用于便携式充电设备等应用。 它可以用于多
个  3.7V  锂电池并联或单个串联使用， 最高充电电压为  4.2V 。当充电时，  LED1  亮，充满后，
LED2  亮，如果不接电池， 则  LED1  会闪烁。
该电路板通过  USB typeC  口输入  5V  电压， 充电电流可达到  1000mA 。 输出电压为  5V ，电流
可达到  1200mA （ 基于  3.7V  锂电池电压）。

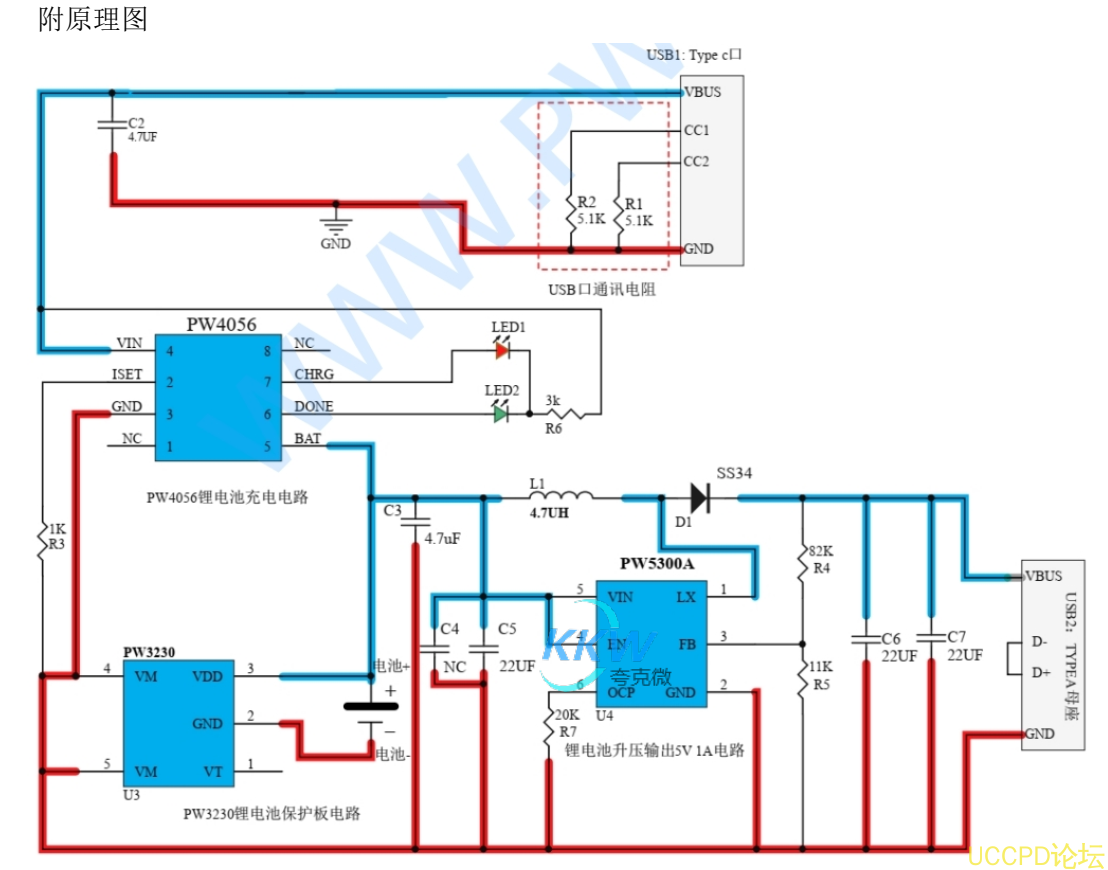

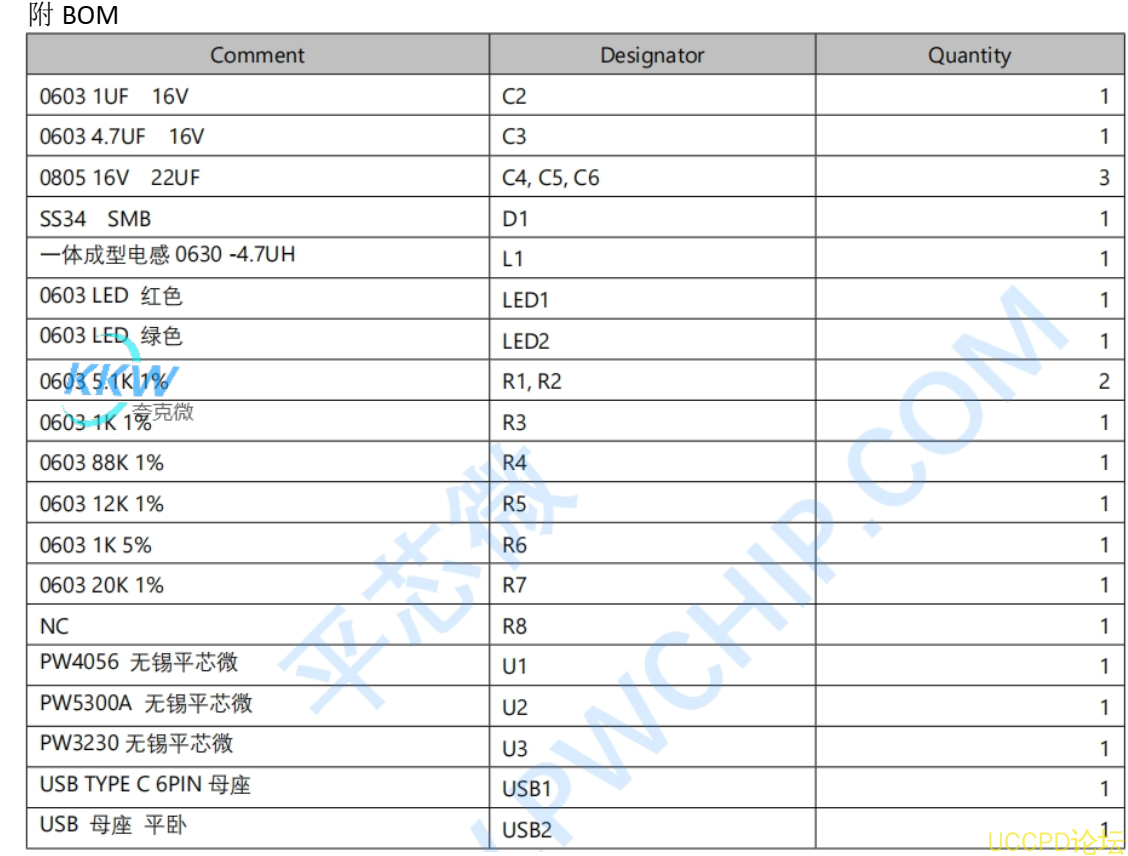

该电路板包含以下芯片：
1 、  PW4056  锂电池充电管理芯片， 可以支持  1A  的充电电流， 同时支持单串和多并的锂电池
充电。
2 、  PW5300A  升压输出芯片电路， 可输入电压范围为  2.2V-16V ， 输出可调至  20V ， 最大输出
电流为  1200mA （ 在  3.7V  输入和  5V  输出时）。
3 、  PW3230  锂电池充电放电保护板芯片，可以保护电池不过充、过放、过流和短路，不需
要外部元件。
