89号 锂电池充放电电路板，可以充电和放电 5V 1A

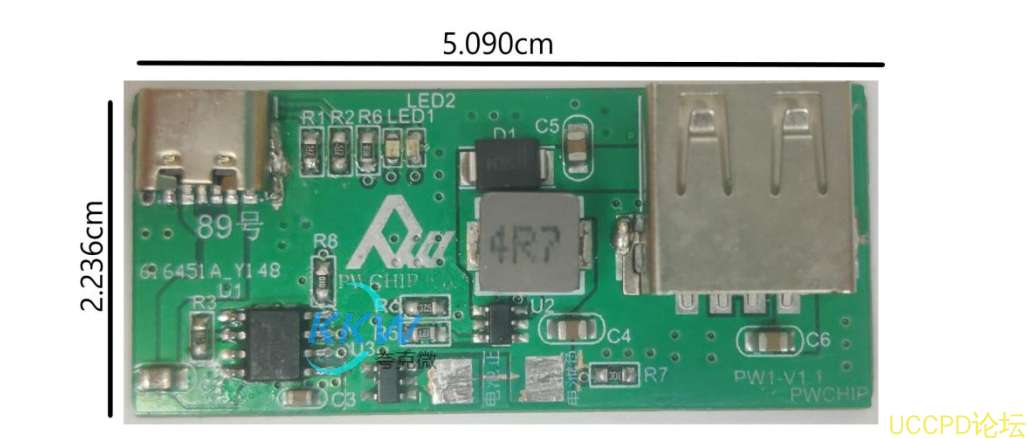

这是一块锂电池充放电电路板， 可以充电和放电  5V 1A ， 输入电压为  6.5V  时自动关闭。 它适
用于便携式充电设备等应用。 它可以使用  3.7V  的锂电池组，可以是多并或单串的组合形式，
充满电后电压为  4.2V 。在充电过程中，  LED1  亮； 充满后，  LED2  亮； 如果没有接电池，  LED1
会闪烁。
它有一个  USB Type-C  接口， 可以提供  5V  电压， 充电电流最高可达  1000mA 。 它还可以输出  5V
电压， 电流可达  1200mA ， 适用于  3.7V  的锂电池电压。

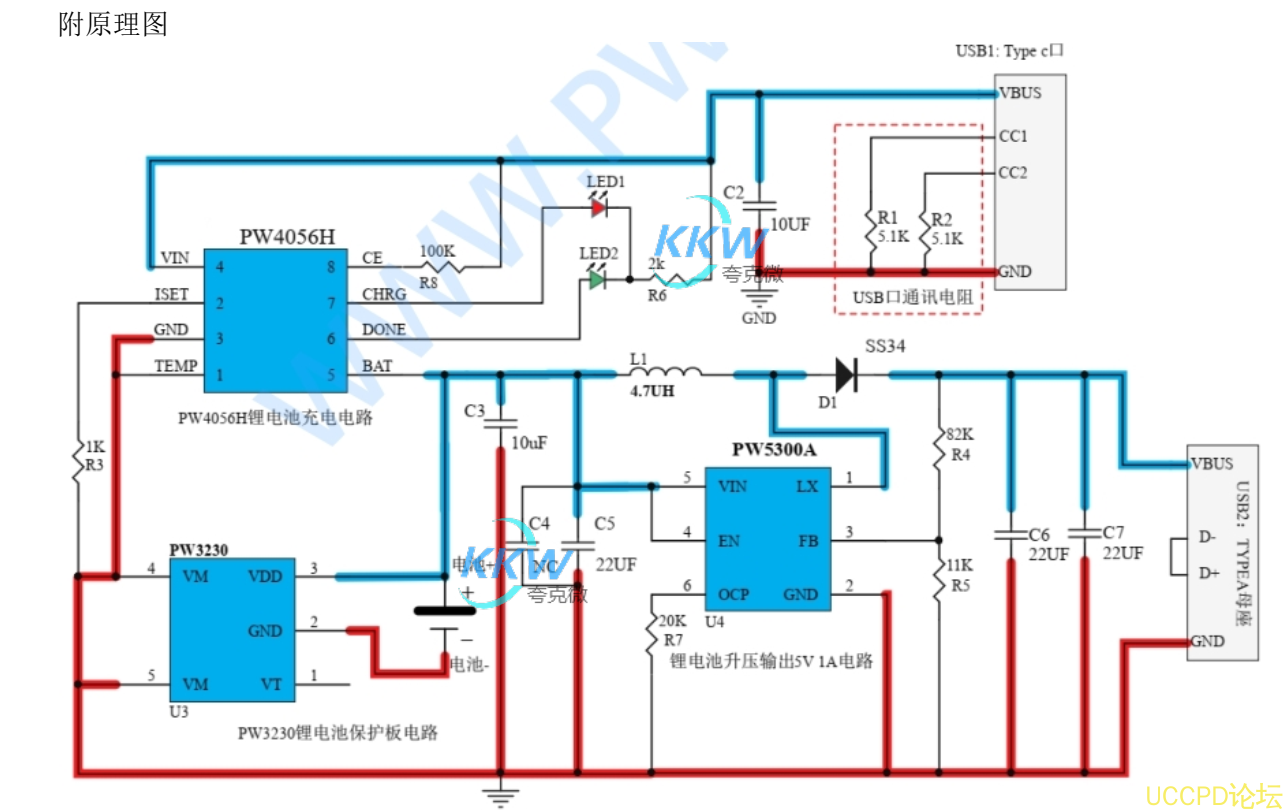

它的芯片功能包括三个部分：
1 、锂电池充电电路： 使用  PW4056H  芯片，支持多并的锂电池充电， 能够承受高达  28V  的
输入电压，具有过压保护功能， 充电电流可达  1A ，适合质量要求严格的产品使用。
2 、 升压输出芯片电路： 使用  PW5300A  芯片， 输入电压为  2.2V-16V ， 输出可调至  20V ，电流
可达  1200mA （ 在  3.7V  输入和  5V  输出时）。
3 、锂电池保护电路： 使用  PW3230  芯片，可以实现锂电池充放电保护，无需外围元器件。
