90号锂电池充放电板子 5V1A 充电和升压放电 5V2.4A的电路板

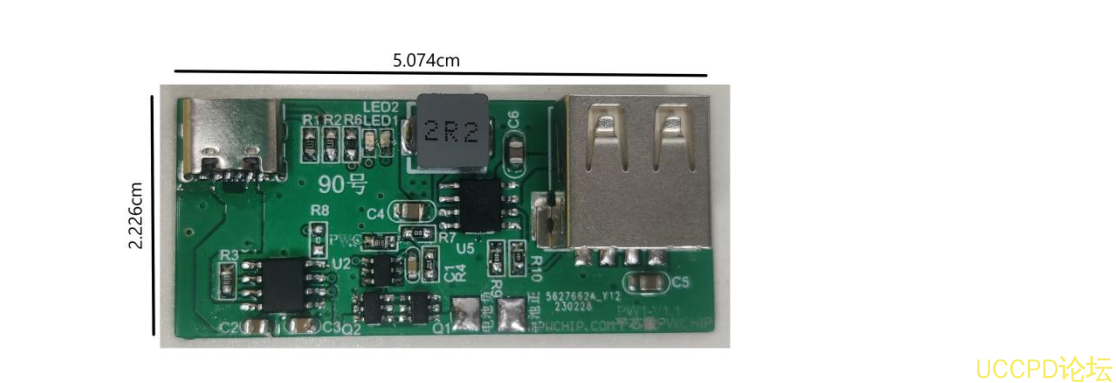

这款产品是“锂电池充放电板子  5V1A  充电和升压放电  5V2.4A ”的电路板， 主要用于便捷
充电设备等。它支持使用多并或单串的  3.7V  锂电池组（充满电压为  4.2V ），在充电中会
亮  LED1 ，充满后会亮  LED2 ，如果不接电池则  LED1  会闪烁。输入接口是  USB Type-C  口，
电压为  5V ， 充电电流可达  2400mA 。 输出电压为  5V ， 电流可达  2400mA ， 适用于  3.7V  锂
电池电压的设备。

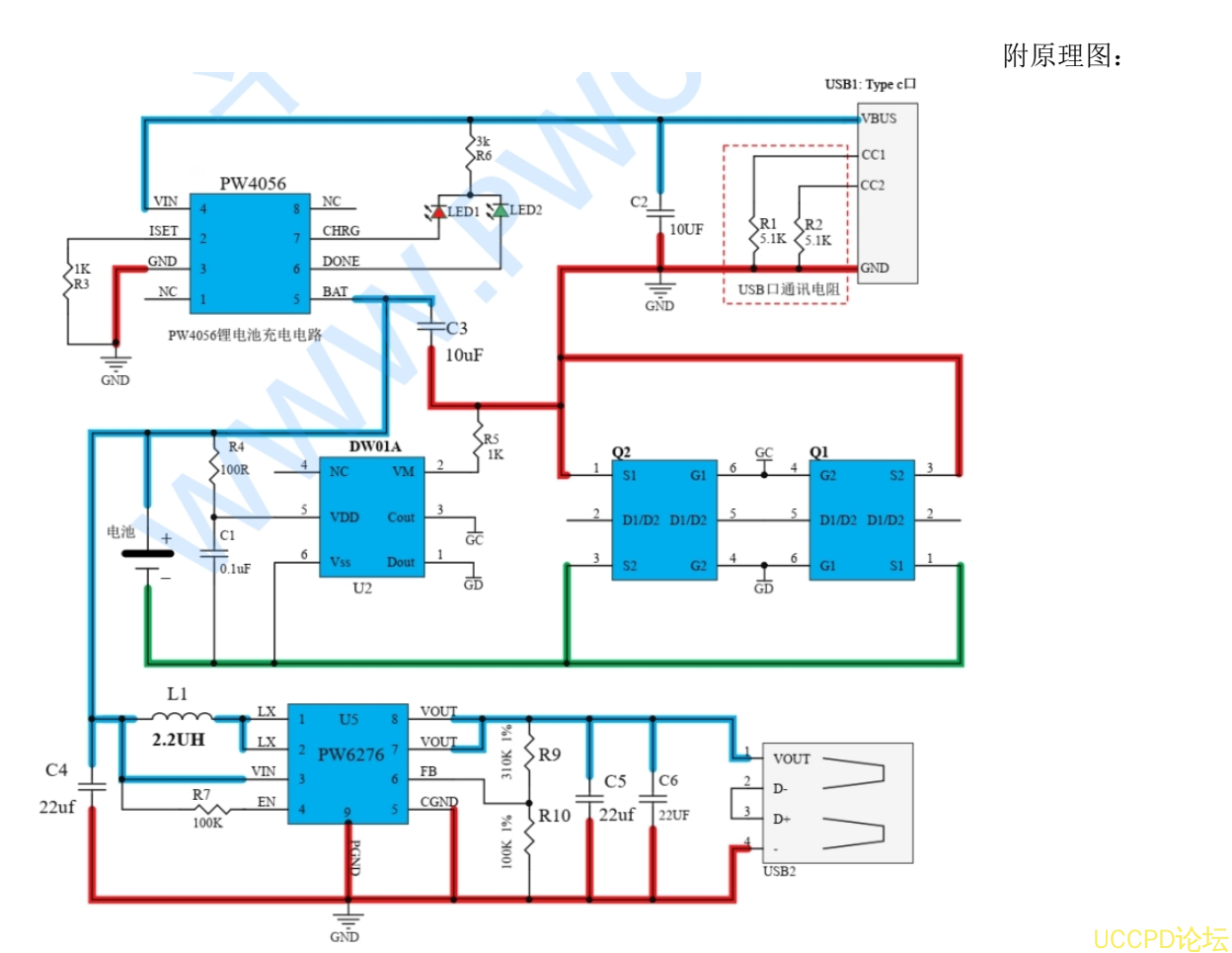

这块电路板采用了三个不同的芯片来实现其功能。首先是  PW4056  锂电池充电管理芯片，
它能够支持多达  1A  的充电电流， 并且支持  1  节多并的锂电池充电。 其次是  PW6276  升压
输出芯片电路，它可以将输入电压从  3V-4.5V  升压至可调的  5.3V ，其最大输出电流为
2400mA 。最后是  DW01A  锂电池充电放电保护板芯片，它能够与  MOS  外围配合使用，以
扩大过流保护电流。
