锂电池充放电板,适用于 3.7V 锂电池电压 91号
是一个锂电池充放电板，用于便捷充电设备等应用。 它支持 3.7V 锂电池组，可以多并或单
串连接， 并可以通过 USB Type-C 接口进行充电， 充电电流可达 2000mA。 当充电中时， LED1
指示灯会亮起，当充电满时， LED2 指示灯会亮起。 输出电压为 5V， 电流可达 2400mA，适
用于 3.7V 锂电池电压。
串连接， 并可以通过 USB Type-C 接口进行充电， 充电电流可达 2000mA。 当充电中时， LED1
指示灯会亮起，当充电满时， LED2 指示灯会亮起。 输出电压为 5V， 电流可达 2400mA，适
用于 3.7V 锂电池电压。
详情
是一个锂电池充放电板，用于便捷充电设备等应用。 它支持 3.7V 锂电池组，可以多并或单
串连接， 并可以通过 USB Type-C 接口进行充电， 充电电流可达 2000mA。 当充电中时， LED1
指示灯会亮起，当充电满时， LED2 指示灯会亮起。 输出电压为 5V， 电流可达 2400mA，适

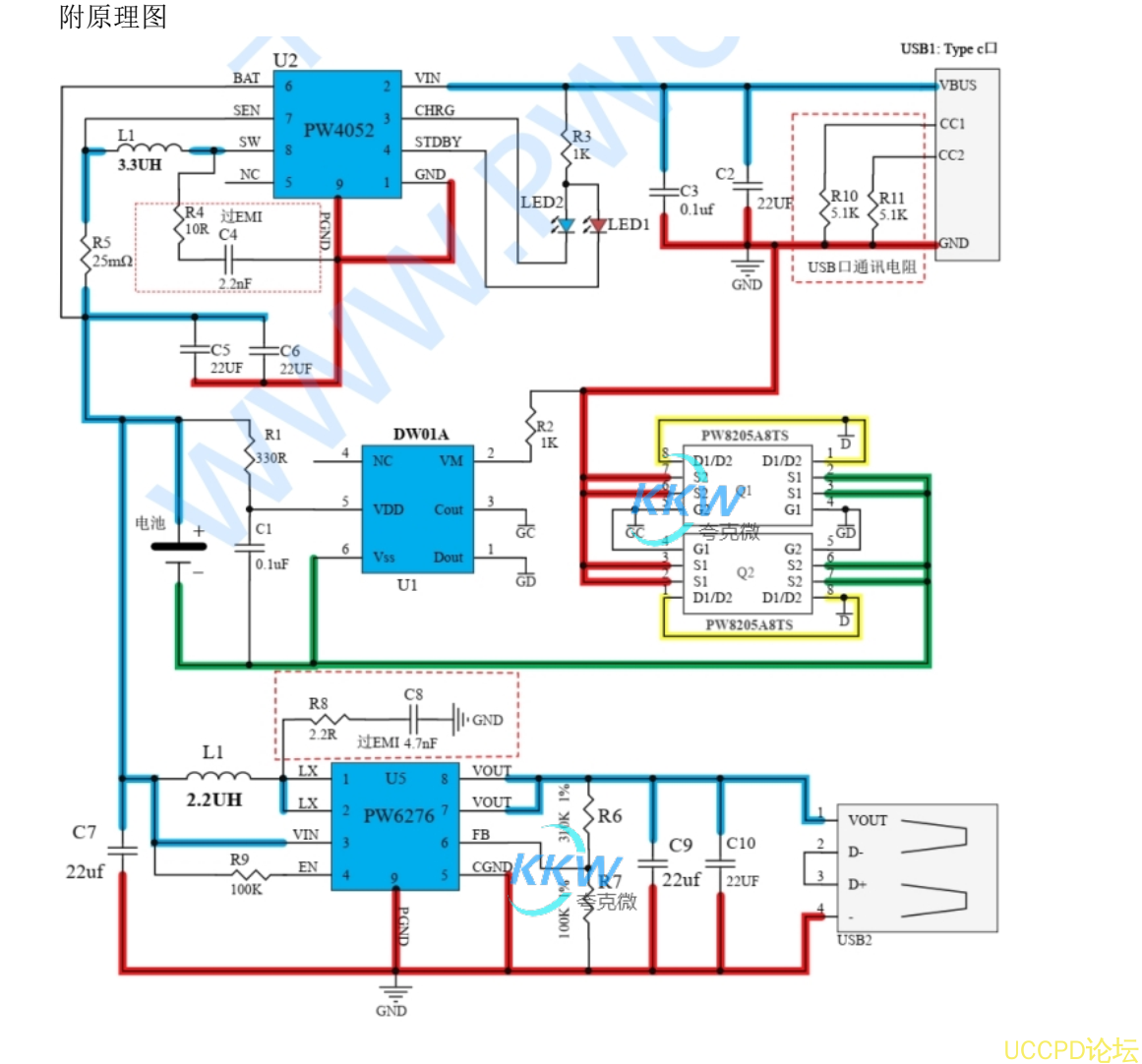

用于 3.7V 锂电池电压。该电路板使用了以下芯片：
1、 PW4052：锂电池充电管理芯片，支持多个并联的锂电池充电， 最高充电电流可达 2A。
2、 PW6276：升压输出芯片， 可以将输入电压从 3V-4.5V 升至可调的 5.3V， 电流可达
2400mA。
3、 DW01A：锂电池充放电保护板芯片， 通过搭配 MOS 管可以扩大过流保护电流，用于保
护锂电池组。
串连接， 并可以通过 USB Type-C 接口进行充电， 充电电流可达 2000mA。 当充电中时， LED1
指示灯会亮起，当充电满时， LED2 指示灯会亮起。 输出电压为 5V， 电流可达 2400mA，适
用于 3.7V 锂电池电压。该电路板使用了以下芯片：
1、 PW4052：锂电池充电管理芯片，支持多个并联的锂电池充电， 最高充电电流可达 2A。
2、 PW6276：升压输出芯片， 可以将输入电压从 3V-4.5V 升至可调的 5.3V， 电流可达
2400mA。
3、 DW01A：锂电池充放电保护板芯片， 通过搭配 MOS 管可以扩大过流保护电流，用于保
护锂电池组。
