93号 USB Type-C 口 5V输入，40V 多并或单串锂电池充放电管理板

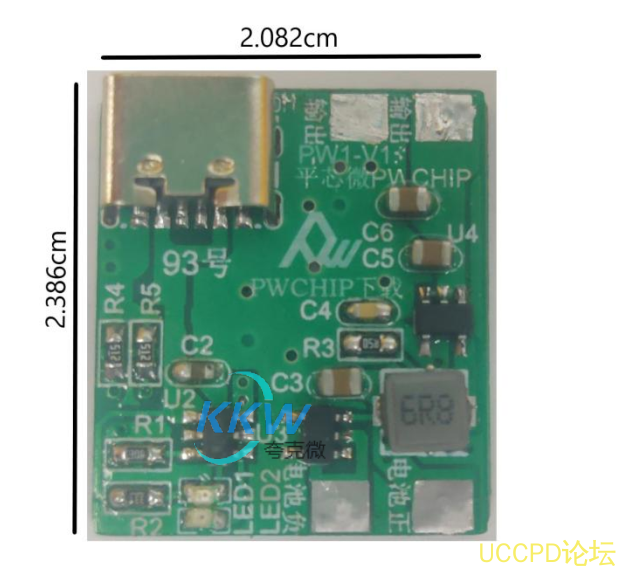

这是一个名为  " 锂电池充放电 "  的电路板， 可用于便捷充电设备等。 它可以充电和放电， 输
入电压可抵抗  40V  浪涌。 该电路板适用于  3.7V  锂电池组，可以多并或单串， 充满电压为
4.2V 。 充电时，  LED2  会亮灯， 当电池充满时，  LED1  会亮灯。 输入为  USB Type-C  口， 电压为
5V ， 充电电流为  500mA 。 输出电压为  5V ， 电流可达  500mA （  3.7V  锂电池电压）。

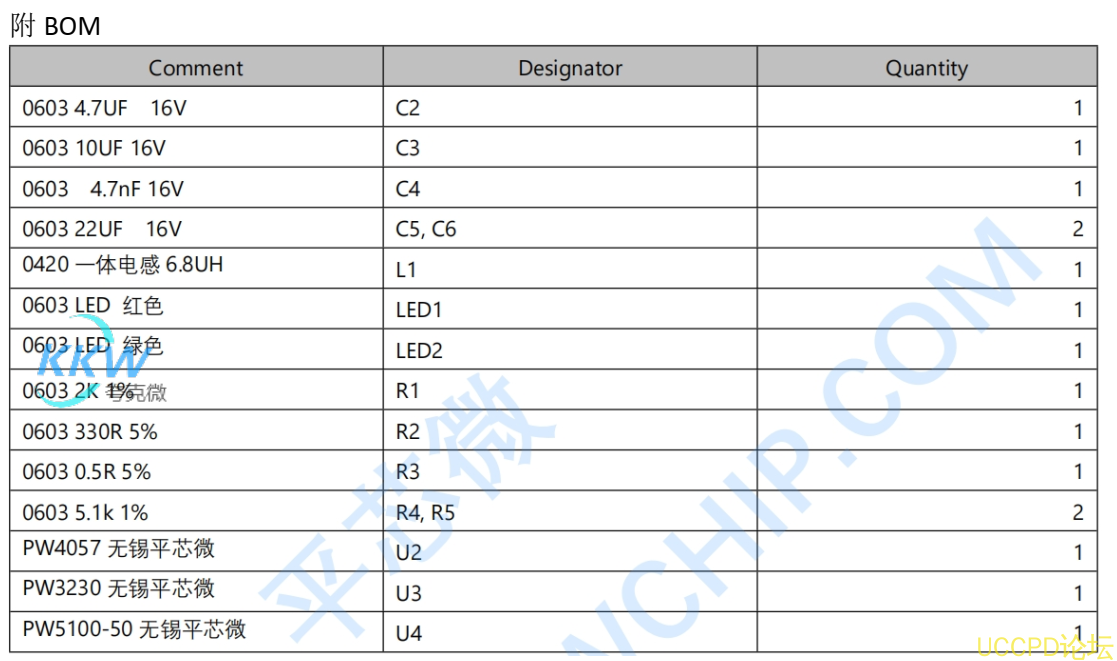

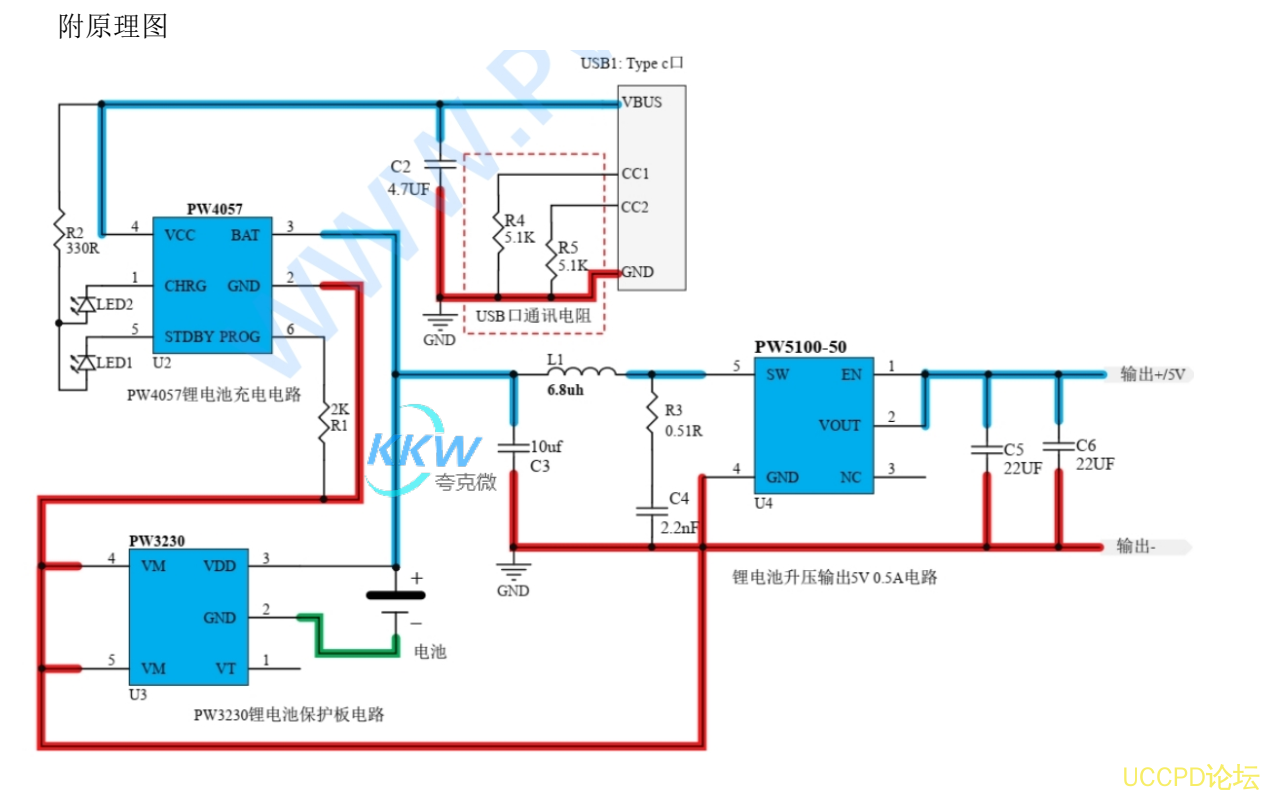

电路板使用了三个芯片：  PW4057 、  PW5100-50  和  PW3230 。
1 、  PW4057  是一个单节锂电池充电管理芯片， 集成了过压保护， 输入电压可达  28V ， 充电电
流可达  0.5A 。它的过压保护可防止误插高压， 保护  USB  热插拔，以及损坏异常高压保护。
2 、  PW5100-50  是一个升压输出芯片电路， 输入电压为  0.7V-5V ， 输出固定为  5V ，输出电流
可达  500mA （  3.7V  输入）， 静态电流为  10uA 。
3 、  PW3230  是一个锂电池充电放电保护板芯片，无需外围元器件。
