锂电池充放电板 94号

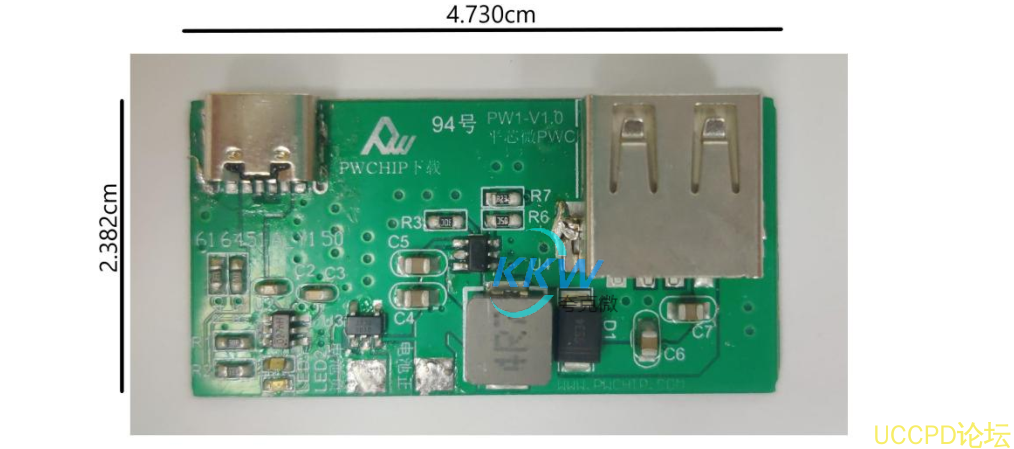

这是一款锂电池充放电板，适用于便携式充电设备等。 该电路板可支持多并或单串的  3.7V
锂电池组， 充满后电压为  4.2V （ 充电中  LED2  亮灯， 充满  LED1  亮灯） 。 输入口为  USB typeC
口  5V ， 充电电流为  500mA ， 输出口为  5V  电压， 电流可达  1000mA （ 使用  3.7V  锂电池电压

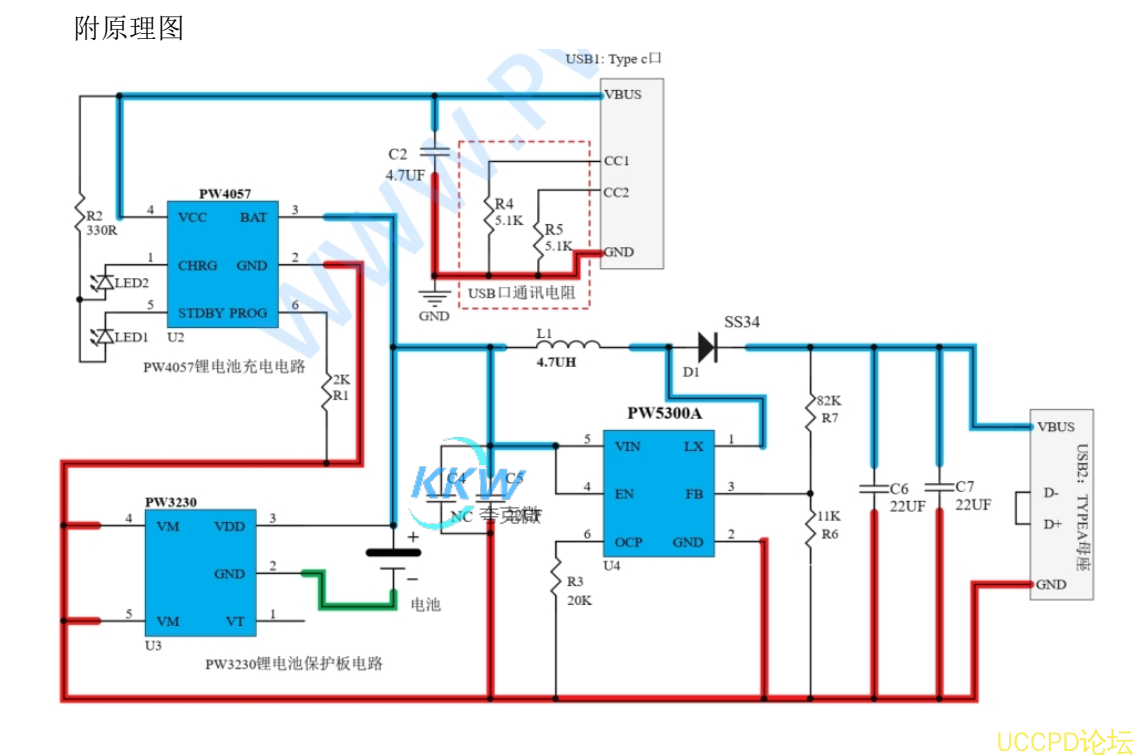

时）。该电路板使用三种芯片实现以下功能：
1 、锂电池充电电路：  PW4057
PW4057  是一种单节锂电池充电管理芯片， 可支持  0.5A  充电电流， 并集成了输入高耐压  OVP
过压保护。  OVP  的作用是保护电路免受误插高压、  USB  热拔插尖峰和快充充电器损坏异常高
压的影响。
2 、升压输出芯片电路：  PW5300A
PW5300A  是一种升压输出芯片， 输入电压为  2.2V-16V ， 输出可调至  20V ， 电流可达  1200mA
（ 在  3.7V  输入、  5V  输出时）。
3 、锂电池保护电路：  PW3230
PW3230  是一种锂电池充电放电保护芯片， 无需外围元器件。 它的作用是保护锂电池免受过
充、过放和短路等故障的影响。
