95号电路板适用于 3.7V 锂电池电压，输出5V

这是一款锂电池充放电板， 可实现  5V 1A  的充电和集成  OVP  和升压放电  5V 2.4A  的功能。 适
用于便携式充电设备等。 该电路板可与  3.7V  锂电池组配合使用，电池组可为多个并联或单
个串联， 当充满电时，  LED2  亮起， 充电时  LED1  亮起， 未连接电池时  LED1  会闪烁。 输入为  USB
Type-C  接口， 电压为  5V ， 充电电流可达  1000mA 。 输出为  5V  电压， 电流可达  2400mA ，适
用于  3.7V  锂电池电压。

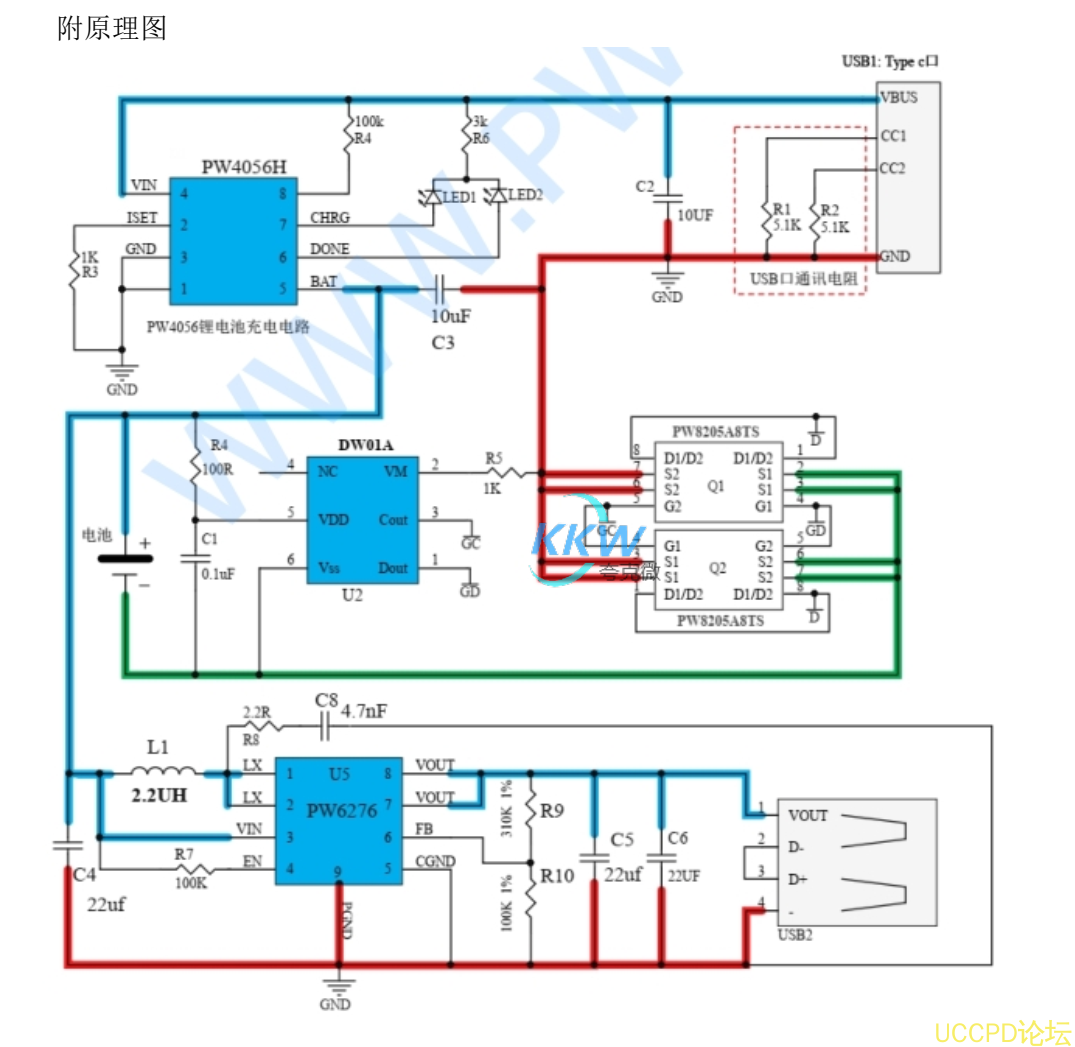

该电路板包括三个芯片， 分别是  PW4056H 、  PW6276  和  DW01A 。  PW4056H  是锂电池充电管
理芯片， 集成了  28V  电压抗性和  6.5V  输入  OVP  保护， 最大充电电流可达  1A ， 并支持多个锂
电池并联充电。  PW6276  是升压输出芯片， 输入电压范围为  3V-4.5V ， 输出电压可调至  5V ，
最大输出电流为  2400mA 。  DW01A  是锂电池充放电保护板芯片， 可以与  MOS  组合使用，扩
大过流保护电流。
