96号锂电池充放电板 5V 2.4A充和放电

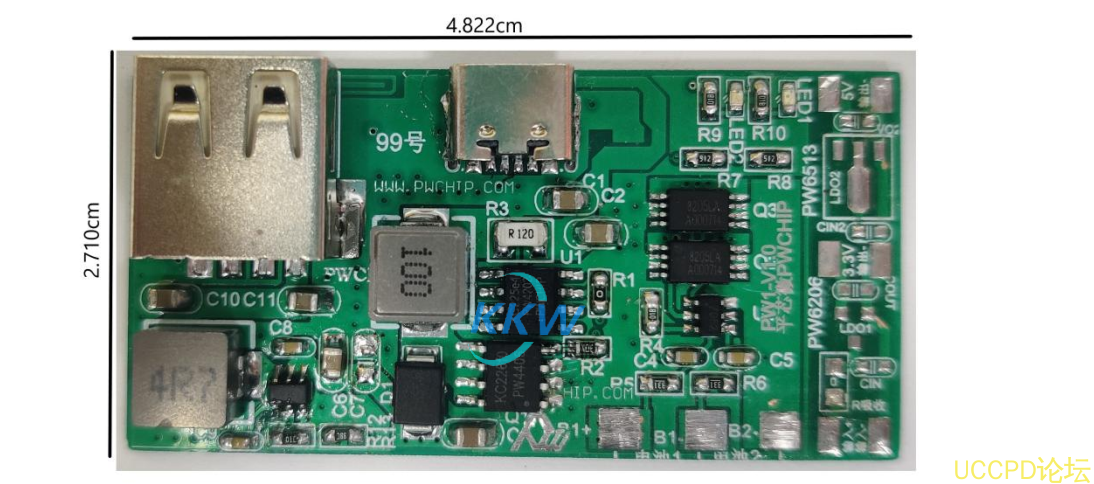

这是一款名为“锂电池充放电板”的电路板，可用于方便的充电设备等。 它支持多个  3.7V
锂电池的充电和升压放电， 以输出  5V 2.4A  电流。 该电路板采用  USB Type-C  接口进行  5V  的
输入充电， 并且可提供高达  2000mA  的充电电流。 充电过程中，  LED1  会亮， 当充满后，  LED2
会亮。

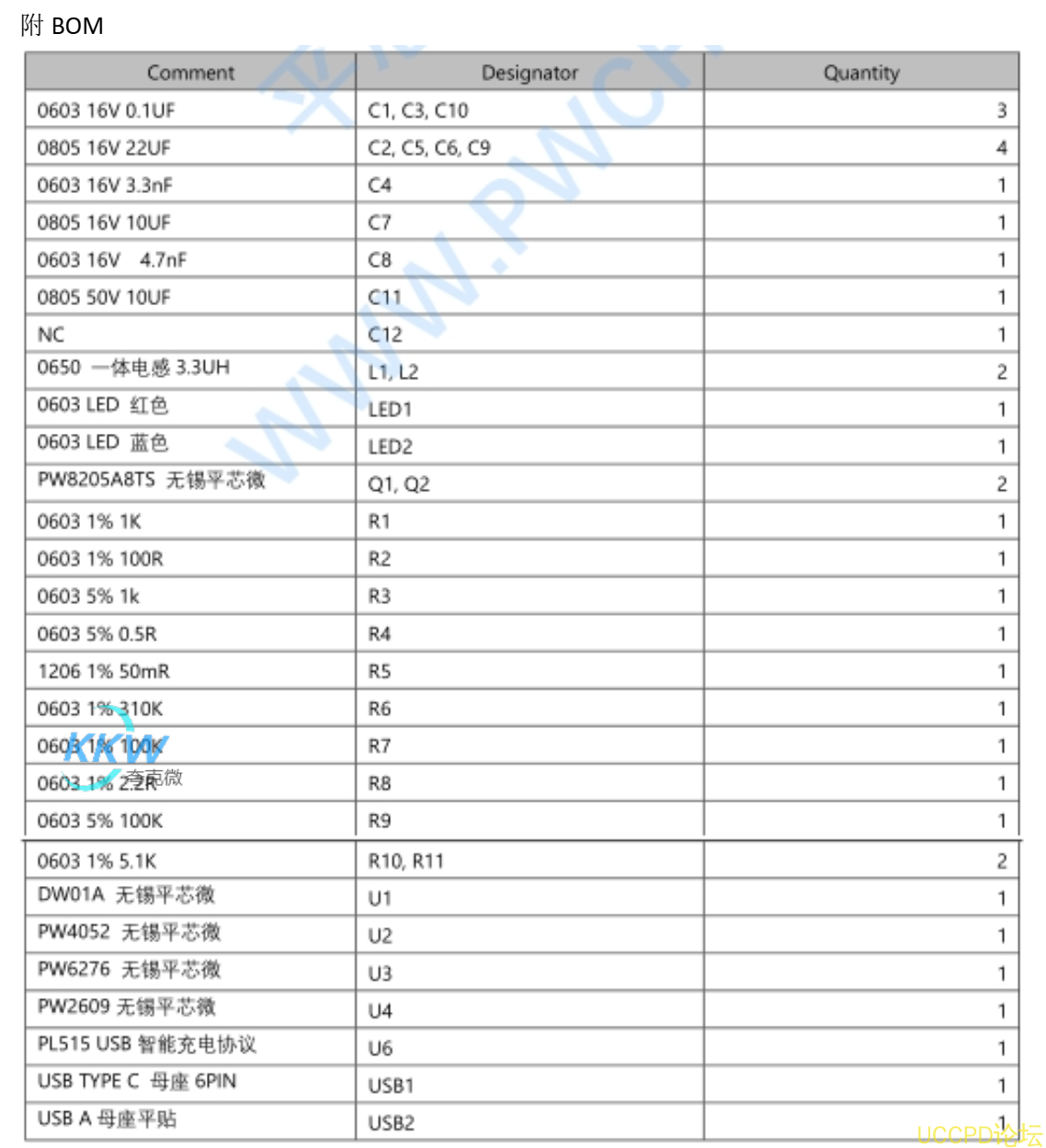

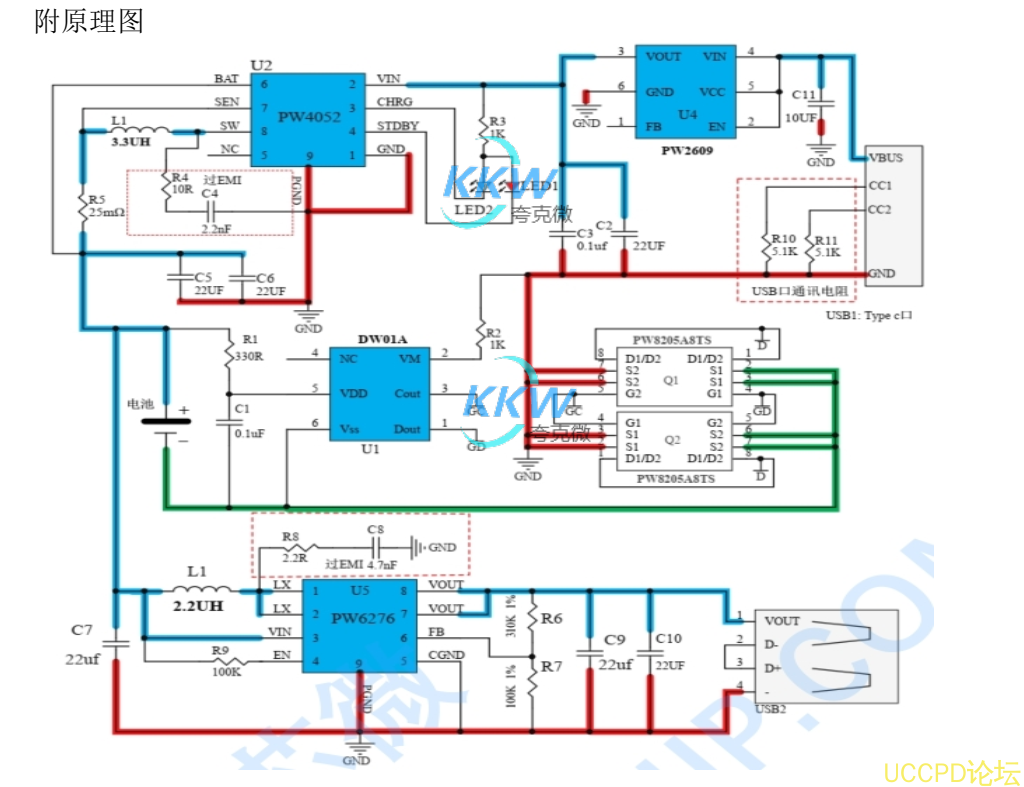

该电路板采用了几种不同的芯片，包括：
1 、  PW4052  芯片：用于锂电池充电管理， 支持  2A  的充电电流， 并支持多个  3.7V  锂电池的
充电。
2 、  PW6276  芯片：用于升压输出电路， 可将输入电压从  3V-4.5V  升压至可调的  5V  输出，最
大电流可达  2400mA 。
3 、  DW01A  芯片：用于锂电池充电放电保护， 外围搭配  MOS  管，可以扩大过流保护电流。
4 、  PW2609  芯片：用于输入过压保护， 它是一个可调的  OVP  过压关闭保护芯片，可调范围
为  3V-20V ， 采用  SOT23-6  封装， 输入耐压可达  36V ， 并能抵御  36V  以下的输入峰值电压。
这个电路板可用于快速方便地充电， 并提供一个稳定的  5V  输出，适用于各种便携式设备。
