锂电池充放电板 97号

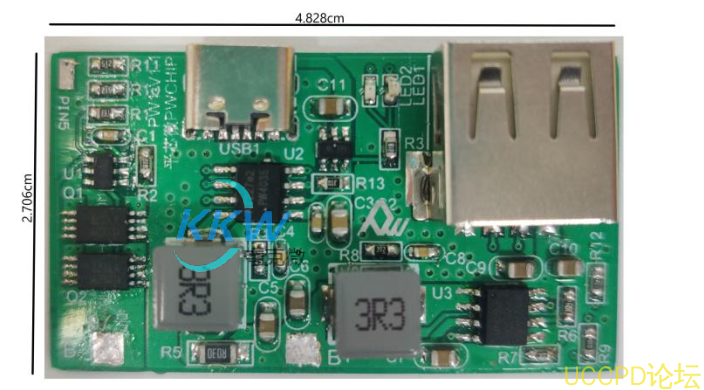

这是一个名为 " 锂电池充放电板 " 的电路板，可以充电和放电锂电池组， 电压为  5V ，电流可
达  3A 。它适用于便携充电设备等场景。
该电路板支持使用多节并联的  3.7V  锂电池组或单节串联的锂电池组。当电池充满时，  LED2
亮；正在充电时，  LED1  亮。 输入端口是  USB typeC  口， 支持  5V  电压， 充电电流可达
3000mA 。 输出电压为  5V ， 电流可达  300mA ， 与  3.7V  锂电池电压匹配。

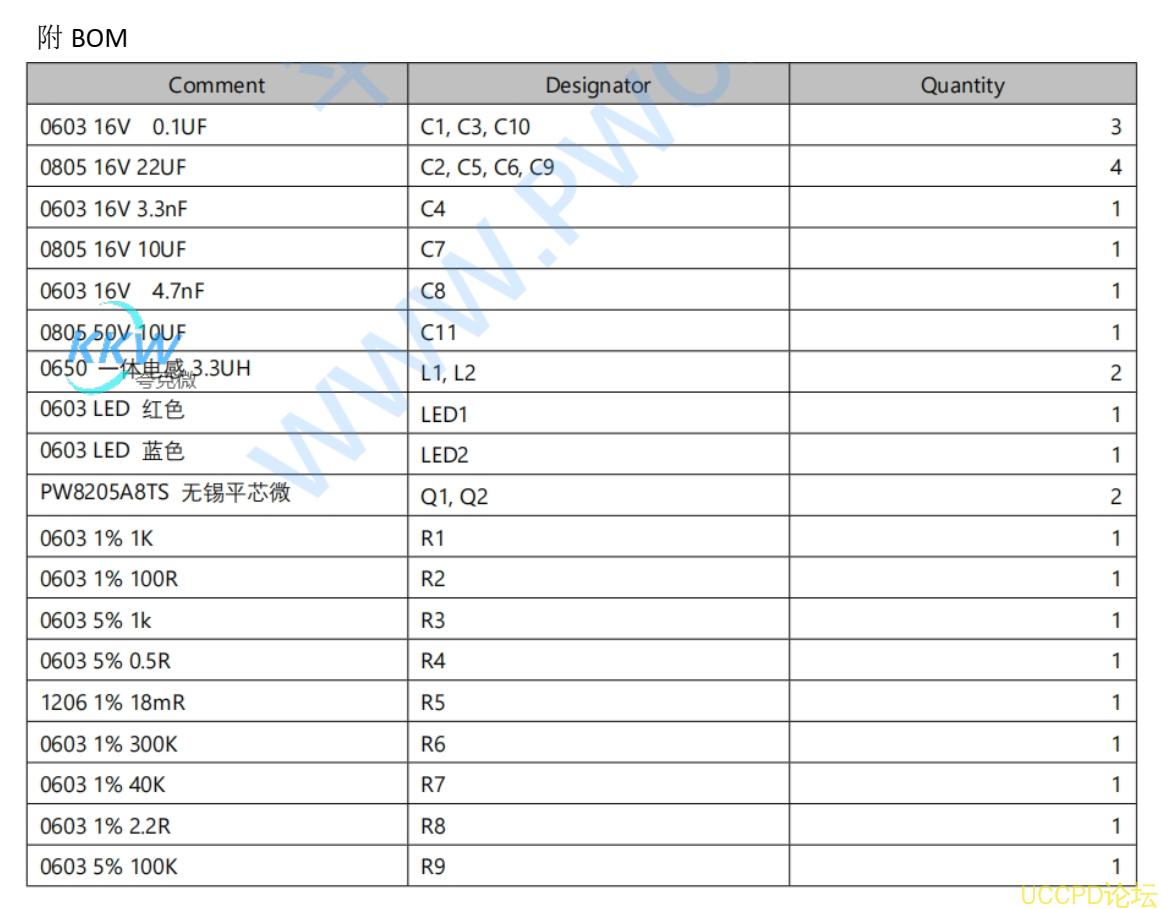

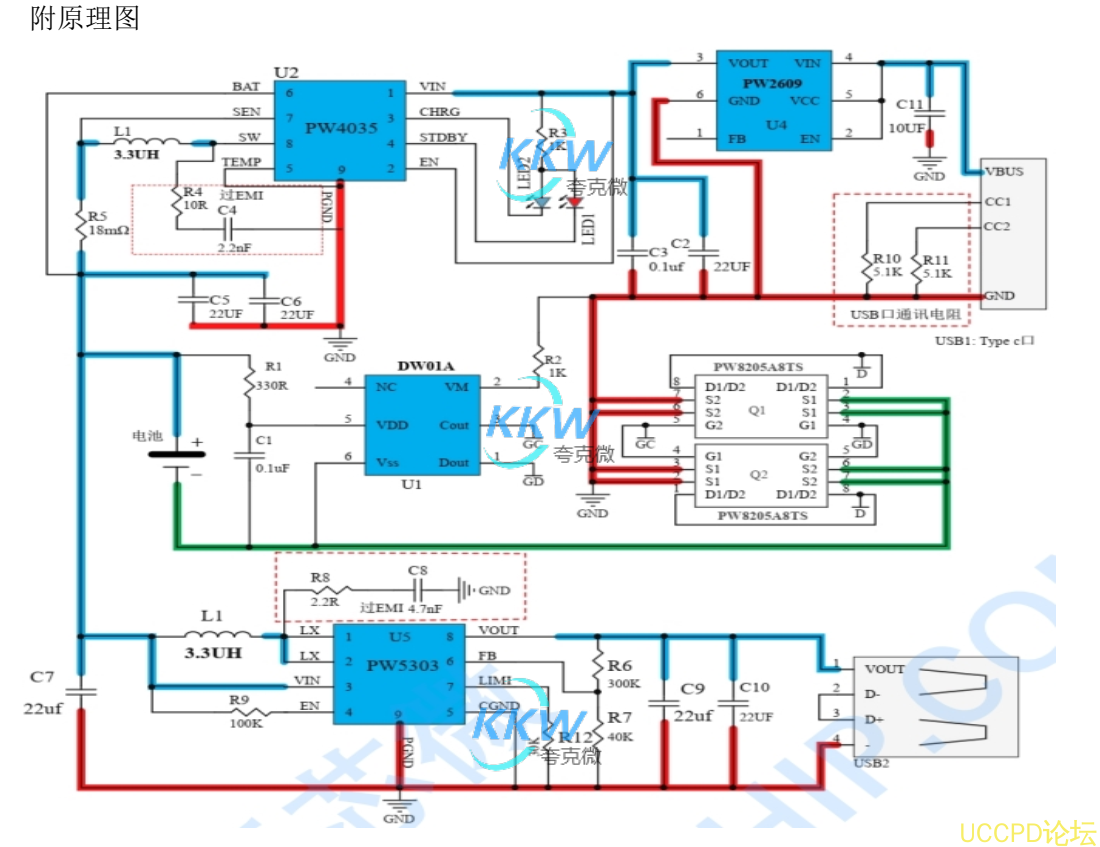

它使用了以下芯片：
PW4035: B  型锂电池充电电路芯片， 支持最大  3A  的充电电流， 并且支持多个  3.7V  锂电池组
并联充电。
PW5303: C  型升压输出芯片电路， 输入电压范围为  2.5V  至  4.5V ， 输出电压可调至  5V ，电流
可达  3000mA 。
DW01A: A  型锂电池保护电路芯片， 与  MOS  外围配合使用，可以扩大过流保护电流。
PW2609:  输入过压  OVP  保护电路芯片， 可调  OVP  过压关闭保护阈值， 可调范围为  3V  至
20V ， 采用  SOT23-6  封装。 它可以支持最大  36V  的输入电压， 同时抵御  36V  以下的输入峰值
电压，保护电路安全。
