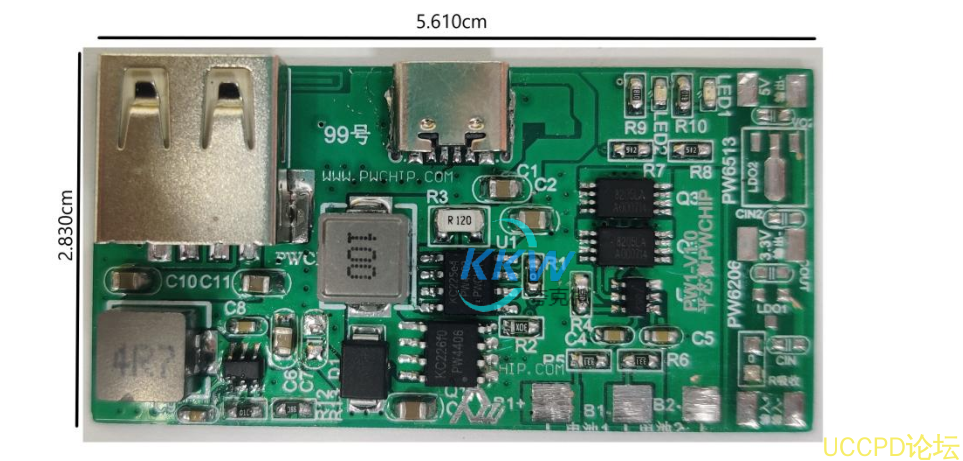

99号给5V1A 输入两节串联锂电池的充电方案的电路板

这是一个名为 "5V1A  输入两节串联锂电池充电 , 电池稳压  5V1A  输出 " 的电路板， 用于便捷充
电设备等。它适用于由两节串联的锂电池组成的电池组， 充满电压为  8.4V ， 输入电压为
5V1A 。

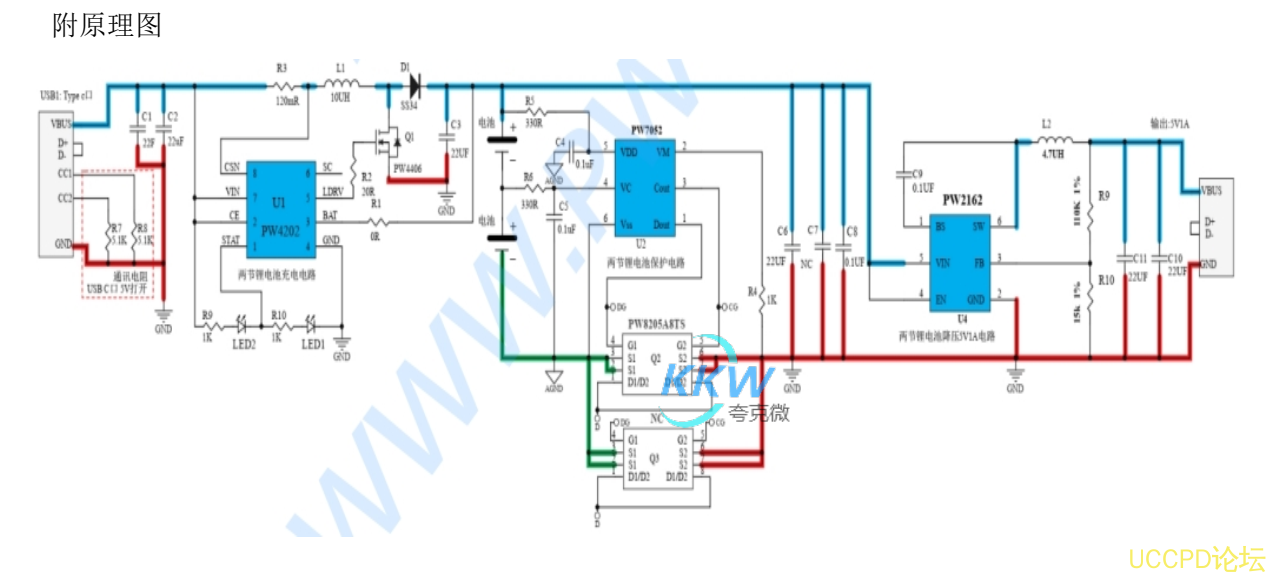

这个电路板的工作原理是将  5V1A  的输入电压通过  PW4202  锂电池充电管理芯片升压为  8.4V
并充电到锂电池， 同时  PW7052  芯片用于保护电路， 保证电池的安全使用。 在需要输出电压
时，  PW2162  芯片将  8.4V  的电压降压为  5V1A  输出。

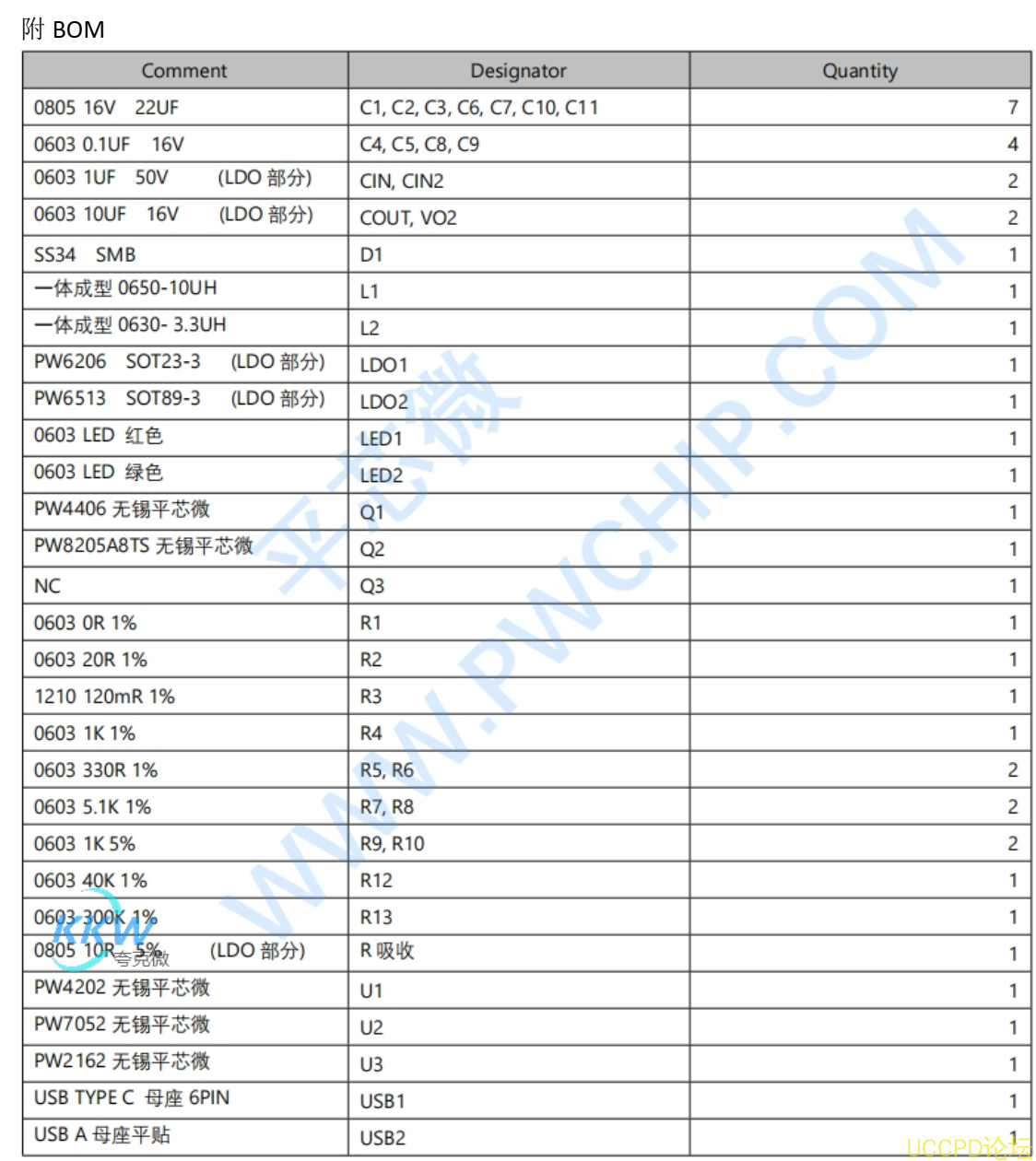

电路板上的芯片有三个：
1 、  PW4202  芯片是一个锂电池充电管理芯片，它带有外置  MOS ， 可以支持  3A  的充电电流，
并且可以使用  5V  输入电压升压两节串联的锂电池进行充电。
2 、  PW7052  芯片是一个保护电路芯片，可用于检测两串锂电池的过充、过放和过流，并通
过并联  MOS  来增加过流保护值。
3 、  PW2162  芯片是一个  DC-DC  降压恒压芯片， 可以接受  3.5V-16V  的输入电压， 可以调节恒
定输出电压， 输出电流可达  2A ，用于锂电池输出电路。
