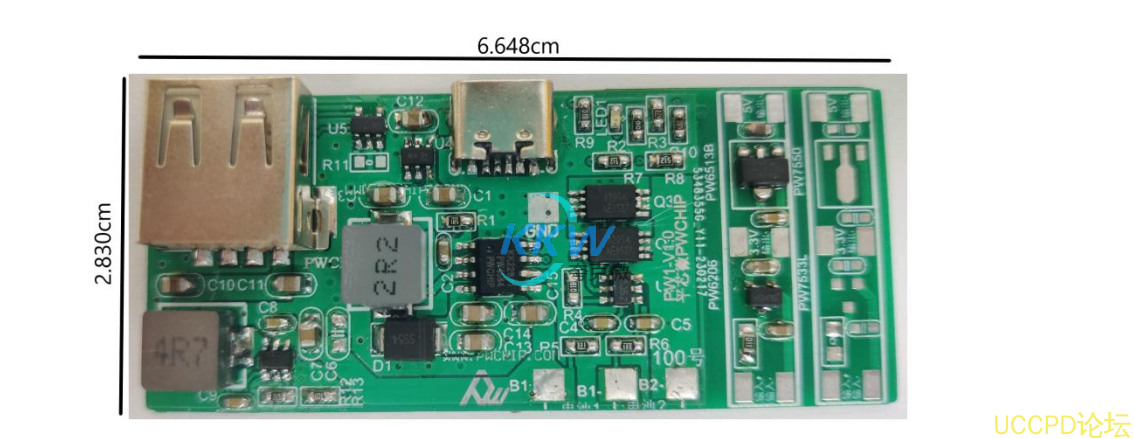

100号两节串联锂电池充放电板
这是一款叫做"两节串联锂电池充放电板"的电路板， 主要用于便捷充电设备等领域。 它适用
于 7.4V 的锂电池组，由两串多并联组成， 充满后电压为 8.4V。
它由一个 USB 输入口（ USB1） ， 可以接受 5V2A 的输入电压， 并具有以下状态指示灯： 充电
时亮灯， 充满时转灯， 没有电池时闪灯。 另一个 USB 输出口（ USB2） 可以输出 5V2.4A 的电
流。
于 7.4V 的锂电池组，由两串多并联组成， 充满后电压为 8.4V。
它由一个 USB 输入口（ USB1） ， 可以接受 5V2A 的输入电压， 并具有以下状态指示灯： 充电
时亮灯， 充满时转灯， 没有电池时闪灯。 另一个 USB 输出口（ USB2） 可以输出 5V2.4A 的电
流。
详情
这是一款叫做"两节串联锂电池充放电板"的电路板， 主要用于便捷充电设备等领域。 它适用
于 7.4V 的锂电池组，由两串多并联组成， 充满后电压为 8.4V。
它由一个 USB 输入口（ USB1） ， 可以接受 5V2A 的输入电压， 并具有以下状态指示灯： 充电
时亮灯， 充满时转灯， 没有电池时闪灯。 另一个 USB 输出口（ USB2） 可以输出 5V2.4A 的电
流。

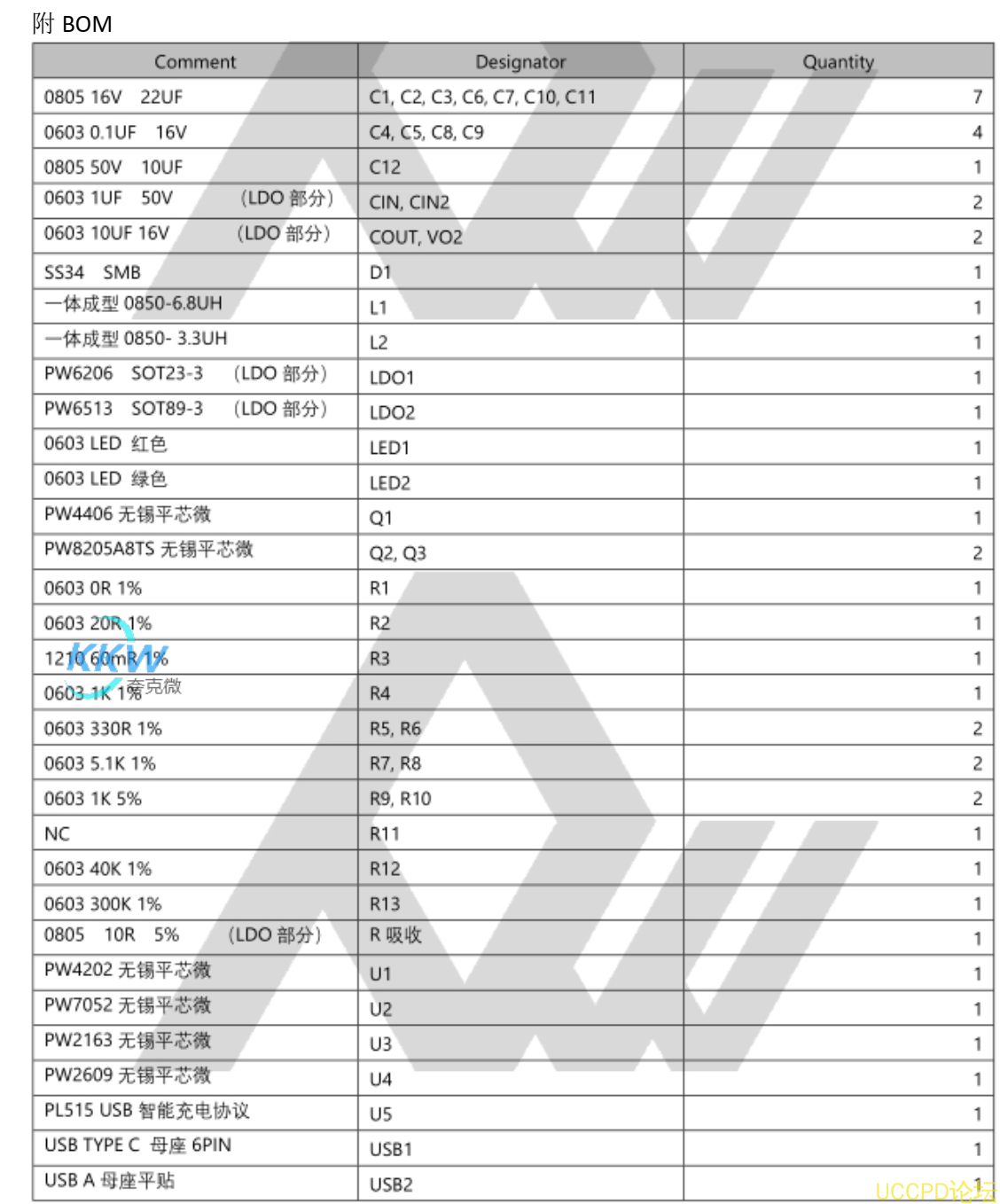

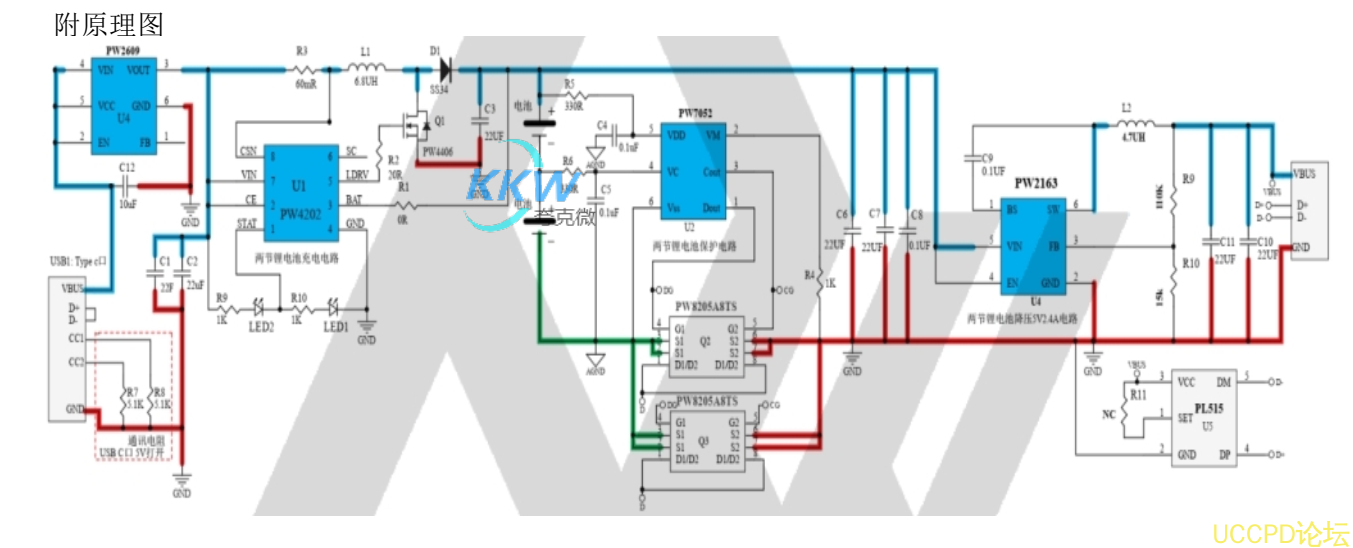

该电路板包括以下芯片：
1、 锂电池充电电路芯片： PW4202， 可支持 3A 的充电电流， 可外接 MOS 管， 支持 5V 输入
升压两串锂电池充电。
2、 锂电池保护电路芯片： PW7052， 可以检测到两串锂电池的过充、 过放和过流等异常情况，
并联接 MOS 管以增加过流保护值。
3、锂电池输出电路芯片： PW2163， 是一款 DC-DC 降压恒压芯片， 输入电压范围为
4.5V-18V， 输出电流可达 3A。
4、输入过压保护阈值电路芯片： PW2609， 可以保护 USB 输入端免受过压的损坏。它具有
可调阈值的输入过压保护，可以关闭输入电压过高的情况， 而 36V 的高耐压水平则可以保
护设备不受过高的电压损坏， 主要作用有： 1、防止错误插入高电压导致的保护， 2、 USB 热
插拔尖峰保护， 3、防止快充充电器损坏异常高压保护。
于 7.4V 的锂电池组，由两串多并联组成， 充满后电压为 8.4V。
它由一个 USB 输入口（ USB1） ， 可以接受 5V2A 的输入电压， 并具有以下状态指示灯： 充电
时亮灯， 充满时转灯， 没有电池时闪灯。 另一个 USB 输出口（ USB2） 可以输出 5V2.4A 的电
流。
该电路板包括以下芯片：
1、 锂电池充电电路芯片： PW4202， 可支持 3A 的充电电流， 可外接 MOS 管， 支持 5V 输入
升压两串锂电池充电。
2、 锂电池保护电路芯片： PW7052， 可以检测到两串锂电池的过充、 过放和过流等异常情况，
并联接 MOS 管以增加过流保护值。
3、锂电池输出电路芯片： PW2163， 是一款 DC-DC 降压恒压芯片， 输入电压范围为
4.5V-18V， 输出电流可达 3A。
4、输入过压保护阈值电路芯片： PW2609， 可以保护 USB 输入端免受过压的损坏。它具有
可调阈值的输入过压保护，可以关闭输入电压过高的情况， 而 36V 的高耐压水平则可以保
护设备不受过高的电压损坏， 主要作用有： 1、防止错误插入高电压导致的保护， 2、 USB 热
插拔尖峰保护， 3、防止快充充电器损坏异常高压保护。
