101号两节串联锂电池充放电板,5V2A 输入和输出， 输入抗 36V 保护

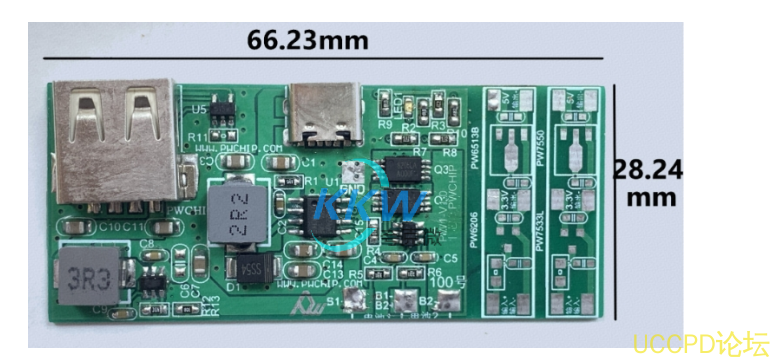

1 电路板 PCB 描述：
1.1 名称：两节串联锂电池充放电板,5V2A 输入和输出， 输入抗 36V 保护
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 5V2.4A （最大 3A）
1.6 芯片功能简介：
1，  B 锂电池充电电路：  PW4584
PW4584 锂电池充电管理芯片， 内置 MOS， 可达输出 8.4V 1A 充电， 支持 5V 输入升压两串锂
电池充电。
2， A 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片， 输入 4.5V-18V，可调恒压输出， ， 输出可达 5A3A 电流。
4， 输入过压保护阈值电路： PW2609A
PW2609A 是 USB 输入过压保护芯片芯片，输入过压可调阈值关闭， 36V 得输入高耐压，
作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护

深圳市夸克微科技  IC代理  郑R：13528458039

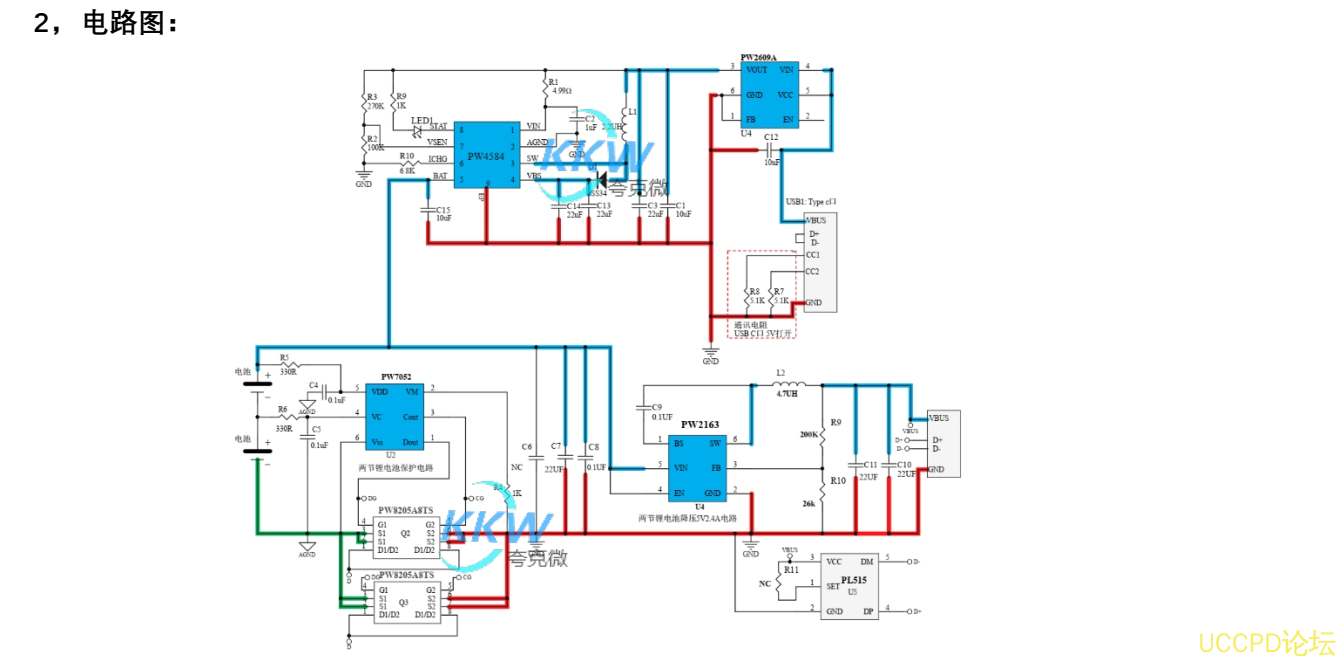

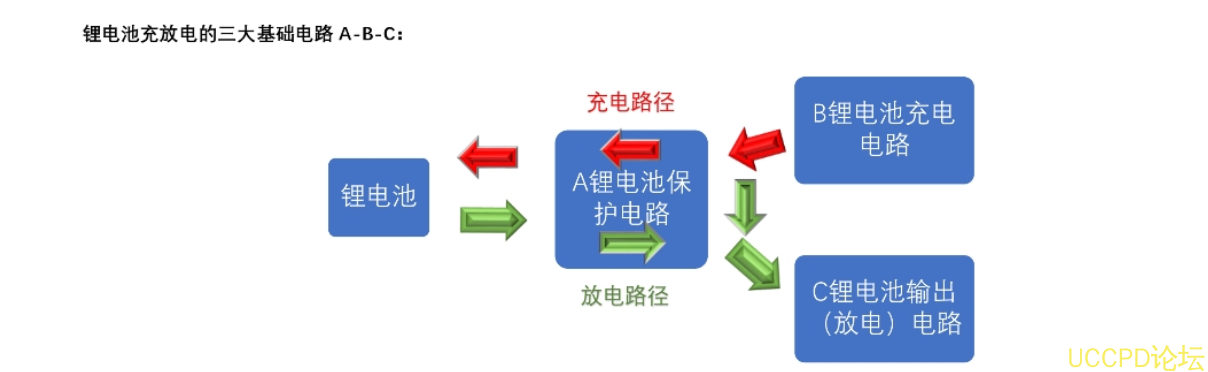

PCB 布局分两部分电路：信号控制电路+功率电路
蓝色粗线功率走线布局宽； SW 部分（PW2163 的 PIN 脚 6 和 L1,D1,Q1 三器件的相接处）因
为是功率输出要布局宽,但还因为是噪声源面积要小。
红色粗线功率地，画板要点：功率地要宽，各点连接回路距离短，地要多打孔.

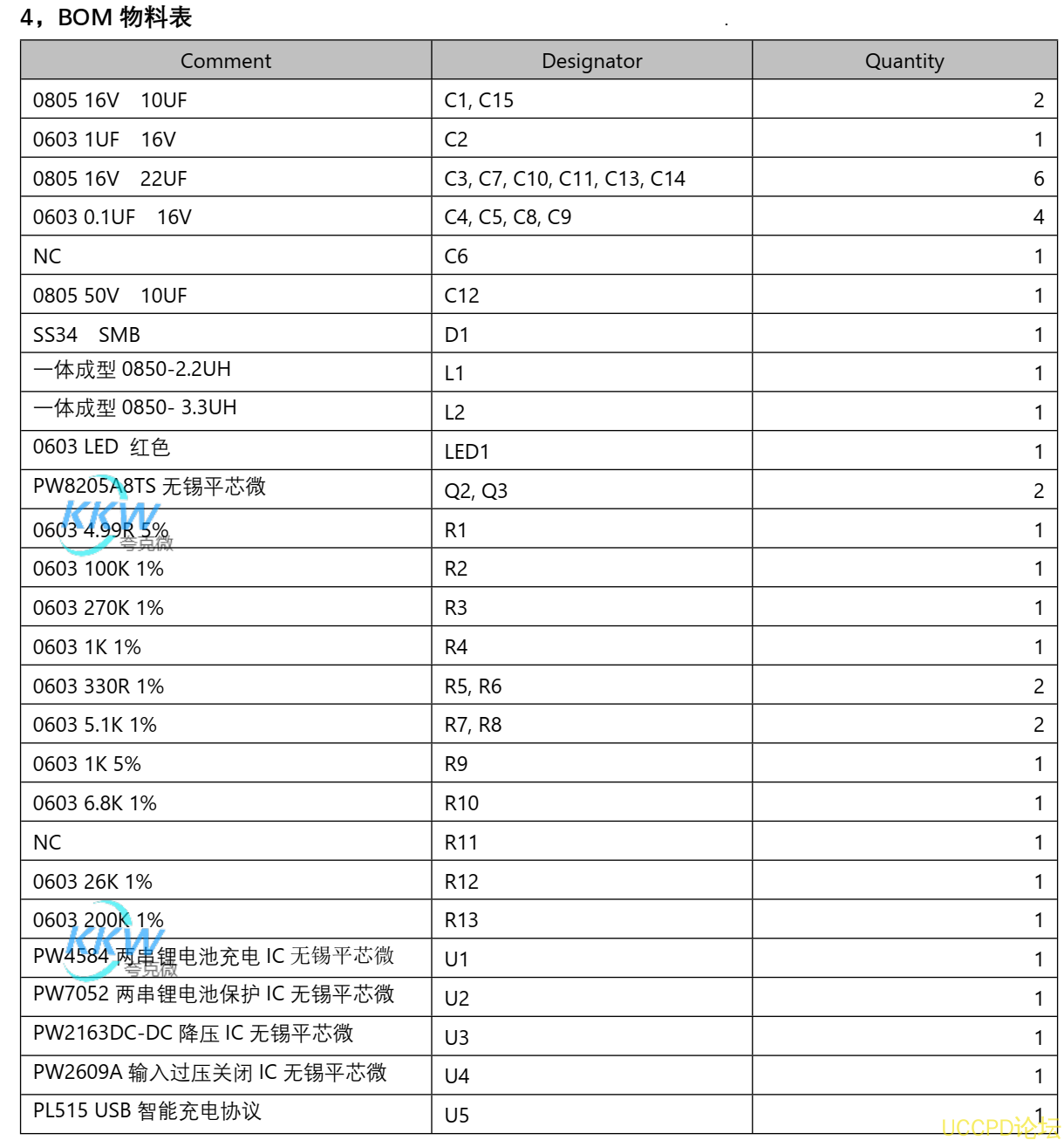

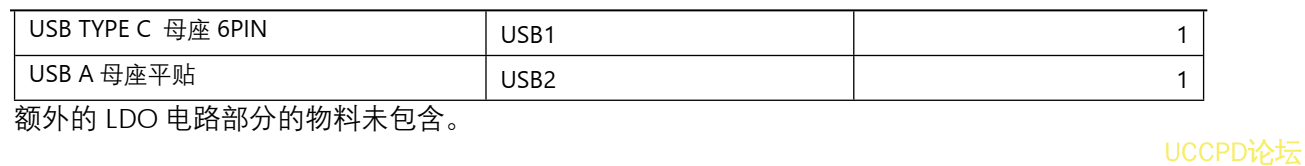

3， PCB 图和 3D 显示图
